电子入门基础知识之二极管本文章主要介绍二极管的特性及使用方法，属于电子行业的基础知识，希望能对初学者和电子爱好者起到一定的帮助作用，介绍的内容可能比较浅，还希望大神和前辈多提指导意见。
二极管是电子设计中经常用的电子元器件，二极管有哪些特性、该怎么使用？今天简单介绍一下。
1. 什么是二极管二极管属于半导体，是由N型半导体和P型半导体构成的，这两种半导体相交的界面上形成PN结。
一个PN结就是一个二极管，P区的引线称为阳极，N区的引线称为阴极。
2. 二极管的特性二极管具有单向导电特性，可以整理为：正向导通，反向截至。
正向导通：当PN结加上正向电压，即P区接电源正级，N区接电源负极时，PN结处于导通状态。
要注意的是二极管正向导通时存在压降。
二极管导通之后，如果用万用表测量二极管的两端，就会发现二极管的两端存在电压，电压的降取决于二极管采用的是锗管还是硅管：锗管的电压降是0.2V左右；而硅管的电压降是0.5V左右。
如果电路上的电压低于二极管正常导通的电压降，则二极管将不能导通。
反向截至：当PN结加上反向电压，即P区接电源负级，N区接电源正极时，PN结处于截至状态。
二极管接反向电压时，存在着一个耐压的问题：如果加在二极管的反向电压过高，二极管受不了，就会击穿，此时二极管不再处于截止状态，而是处于导通状态。
二极管的伏安特性曲线如下：有如下几个参数需要介绍：死区电压：当二极管加正向电压时，电压低于死区电压时，二极管相当于还处于截止状态；电压降：当二极管加正向电压时，且电压高于死区电压时，二极管导通，此时二极管上的电压大小；反向漏电流：当二极管加反向电压时，二极管截止，但是也有部分漏电流通过二极管，称为反向漏气流，这个电流希望越小越好；击穿电压：当二极管加反向电压达到一定时，二二极管由反向截止状态而被击穿导通，此时的反向电压称为击穿电压。
电子元器件的方向及极性辨识请点这里。

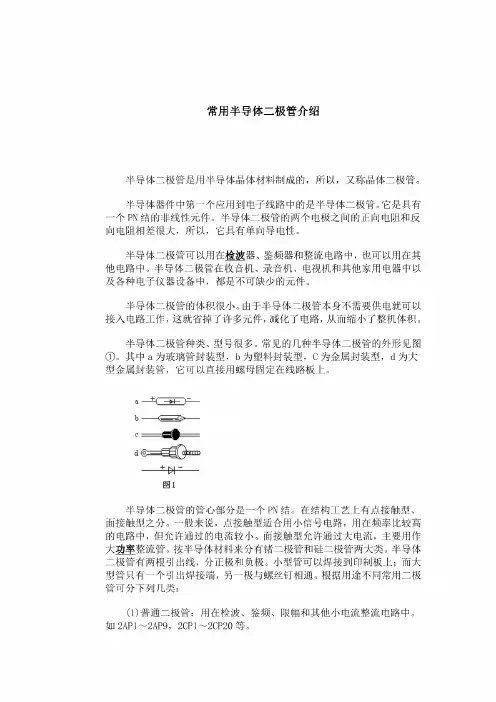

晶体二极管概念什么是晶体二极管？晶体二极管（Diode）是一种半导体器件，由P型半导体和N型半导体组成。
它具有正向导通和反向截止的特性，是电子学中最基本的元件之一。
晶体二极管的主要功能是将电流限制在一个方向上，从而实现电流的整流和开关控制。
晶体二极管的结构晶体二极管的结构由P型半导体和N型半导体的结合构成。
P型半导体具有正电荷载流子（空穴），而N型半导体具有负电荷载流子（电子）。
当P型半导体和N型半导体连接在一起时，形成了PN结。
PN结上的电子会从N区域向P区域扩散，而空穴则从P区域向N区域扩散。
这种扩散会导致PN结上形成一个电势垒，阻止了进一步的扩散。
晶体二极管的工作原理晶体二极管的工作原理可以分为正向偏置和反向偏置两种情况。
正向偏置当晶体二极管的正端连接到正电压，负端连接到负电压时，即为正向偏置。
在这种情况下，电势垒会变窄，使得电子和空穴能够克服电势垒，通过PN结流动。
这时晶体二极管呈现出低电阻状态，称为正向导通。
正向偏置时，电流从P区域注入到N区域，形成电流流动的闭合回路。
反向偏置当晶体二极管的正端连接到负电压，负端连接到正电压时，即为反向偏置。
在这种情况下，电势垒会变宽，阻止电子和空穴通过PN结。
这时晶体二极管呈现出高电阻状态，称为反向截止。
反向偏置时，只有极小的反向漏电流通过晶体二极管。
晶体二极管的应用晶体二极管由于其独特的电流特性，广泛应用于各种电子设备中。
整流器晶体二极管的最基本应用是作为整流器，将交流电转换为直流电。
在正向偏置的情况下，晶体二极管只允许电流在一个方向上流动，实现了电流的单向传输。
信号检测晶体二极管还可以用作信号检测器。
当信号电压超过晶体二极管的正向电压阈值时，晶体二极管开始导通，将信号提取出来。
光电二极管晶体二极管的一种特殊类型是光电二极管。
光电二极管可以将光能转换为电能，常用于光电探测器和光通信中。
晶体二极管的特性晶体二极管具有以下特性：1.正向电压阈值：晶体二极管在正向偏置时需要一定的电压才能开始导通。
什么是二极管二极管（Diode）是一种常见的电子元件，它具备只允许电流单向通过的特性。
在电子电路中，二极管被广泛应用于整流、塑性逻辑门、电压调节器等多个领域。
本文将介绍二极管的工作原理、类别及应用，并探讨其在电子技术中的重要性。
一、二极管的工作原理二极管由P型半导体和N型半导体材料构成。
P型半导体含有富余的正电荷载流子，称为空穴（holes）；而N型半导体含有富余的负电荷载流子，称为电子（electrons）。
当P型和N型半导体通过特殊工艺相连接时，形成PN结。
在PN结的两端形成了电势差，即电场。
这个电场会抵御电子或空穴的移动，直到两侧电势差消除为止。
在PN结的正向偏置情况下（即P端连接到正电源，N端连接到负电源），电子会受到电场的排斥，空穴会受到电场的吸引，从而在PN结处形成一个耗尽层。
当外加电压达到某一临界电压（正向电压），耗尽层将逐渐变窄。
如果此时外加电压增大，耗尽层最终消失，电子与空穴将通过耗尽层并通过PN结。
而在PN结的反向偏置情况下（即P端连接到负电源，N端连接到正电源），外加电压迫使电子向耗尽层运动，耗尽层进一步加宽。
当外加电压达到耗尽层扩展的极限（反向电压），电流将仅仅由少量载流子隧穿通过，这个过程称为反向击穿。
因此，在理想情况下，二极管的反向电流非常小。
总之，二极管的工作原理是通过正、反向偏置形成耗尽层和电场来控制载流子的流动，从而实现单向导通电流。
二、二极管的类别基于二极管的不同特性和工作方式，可分为多种类别，包括普通二极管、肖特基二极管、Zener二极管等。
下面将对常见的几种类别进行简要介绍。
1. 普通二极管普通二极管又称正向偏置二极管，用于整流电压、保护电路以及信号检测等。
它具备很高的正向电压丢弃特性，通常用于将交流电转化为直流电。
2. 肖特基二极管肖特基二极管由金属和半导体PN结构组成。
它的正向压降较低，开关速度快，适用于高频电子设备和功率开关。
3. Zener二极管Zener二极管是一种特殊的二极管，其主要特点是在反向击穿时能够维持稳定的电压。
半导体器件与二极管半导体器件是现代电子技术中至关重要的组成部分，而二极管则是最基本的半导体器件之一。
本文将深入探讨半导体器件的概念、分类以及二极管的结构、原理和应用。
一、半导体器件概述半导体器件是利用半导体材料的导电性能制造的电子器件。
半导体材料是一类介于导体和绝缘体之间的材料，其导电性能可以通过控制材料中的激活载流子来实现。
常见的半导体材料有硅、锗和砷化镓等。
根据半导体器件的功能和用途不同，可以分为放大器件和控制器件两大类。
常见的放大器件包括晶体管和集成电路，而控制器件则包括二极管和三极管等。
二、二极管的结构和原理二极管是一种双层半导体器件，由一个N型半导体和一个P型半导体组成。
N型半导体的材料中带有过量的自由电子，而P型半导体的材料中则带有过量的空穴。
当N型半导体和P型半导体接触时，自由电子和空穴会发生复合，形成一个耗尽区域。
在二极管的正向偏置状态下，即在P端连接正电源、N端连接负电源时，耗尽区域变窄，自由电子从N端流向P端，空穴从P 端流向N端，形成电流通过的通道。
这种状态被称为正向偏置，二极管表现出导电的特性。
而在二极管的反向偏置状态下，即在P端连接负电源、N端连接正电源时，耗尽区域变宽，阻止电流通过。
这种状态被称为反向偏置，二极管表现出绝缘的特性。
三、二极管的应用二极管作为一种简单而可靠的器件，广泛应用于各个领域的电子设备中。
下面列举几个常见的应用场景：1. 整流器：二极管可以将交流电转化为直流电，常用于家庭电器和电子设备的电源部分。
2. 稳压器：二极管的反向击穿电压特性使其可以作为稳压器件，稳定电路中的电压。
3. 发光二极管（LED）：利用半导体材料的发光特性，二极管可以发光，被广泛用于指示灯、显示屏等领域。
4. 激光二极管：激光二极管是一种半导体激光器件，可以产生高强度、单色、相干性好的激光光束，被广泛应用于激光打印机、激光指示器等。
5. 保护器件：二极管的快速开关特性使其可以用于保护其他器件免受电压过高或过低的影响。
