中央空调工作原理图

中央空调工作原理-三种类型中央空调原理详解

很多人对中央空调都不陌生，即使没有安装中央空调但是一定使用过，因为大部分商业 住宅和公共住宅基本都采用中央空调进行室内温控，还有一些中高端家庭用户也会选择中 央空调，但家庭用户主要选择小型中央空调，即我们常说的家用中央空调。其实家用中央 空调和中央空调工作原理是一样的，只不过家用中央空调是中央空调小型化的一种，在功 能和使用效果上并没有太大的区别，下面将为大家详细介绍三种不同类型中央空调工作原 理，让大家了解中央空调是如何工作的。

中央空调工作原理-冷/热水型机组

室外机组对冷（热）媒水进行制冷降温（或加热升温），然后由水泵将降温后的冷媒 （热）水 输送到安装在室内的风机盘管机组中，由风机盘管机组采取就地回风的方式与室内空气进 行热交换实现对室内空气处理的目的。

定频冷热水机或变频冷热水机中央空调是大型中央空调的缩小，冷凝器由水冷变成风 冷，用水泵将冷热水送至风机盘管。引入新风、检修孔、吊顶冷凝水排放、噪声指标与多 联机相同，但又增加了冷热水管；由于温度差很大，密封问题突出，出现漏水对装潢的破 坏较大。另外大型中央空调蒸发器都定时清理和酸洗，家用冷热水机对此还无良策，长期 使用冷热交换器的效率将大打折扣。如能与中央水处理系统相结合，可克服上述难点。

单独房间使用空调，其它房间风机盘管有冷热水管流过，也会产生能耗，现较流行采 用电磁水阀来关闭水路，除去造价上的因素外，还会使局部水流速过高，产生噪声的问题。

中央空调原理图

中央空调工作原理-定、变频一拖多型

制热时，室外机组吸收来自冷凝器的制冷剂蒸气经压缩后向各室内机组输送汽体制冷 剂。各室内机组通过安装的方式布置在天花板上。通过其回风口将空气吸入，进行热交换 后送入，再从送风口将处理后的空气采取就地回风的方式送回室内。

制冷时，室外机组吸收来自室内机组的制冷剂蒸气经压缩、冷凝后向各室内机组输送 液体制冷剂。机组在能量调节方式上由微电脑控制，室外机组的变频式压缩机根据室内冷 热负荷的变化，自动调节压缩机的工作状态，以满足室内冷热负荷的要求。

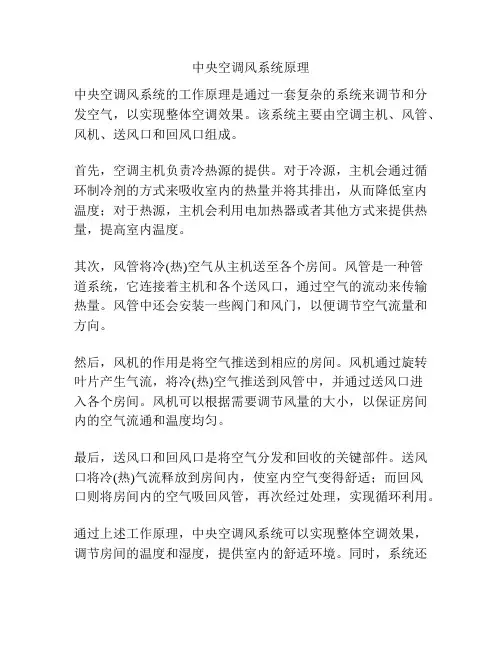

中央空调风系统原理

中央空调风系统的工作原理是通过一套复杂的系统来调节和分发空气，以实现整体空调效果。该系统主要由空调主机、风管、风机、送风口和回风口组成。

首先，空调主机负责冷热源的提供。对于冷源，主机会通过循环制冷剂的方式来吸收室内的热量并将其排出，从而降低室内温度；对于热源，主机会利用电加热器或者其他方式来提供热量，提高室内温度。

其次，风管将冷(热)空气从主机送至各个房间。风管是一种管道系统，它连接着主机和各个送风口，通过空气的流动来传输热量。风管中还会安装一些阀门和风门，以便调节空气流量和方向。

然后，风机的作用是将空气推送到相应的房间。风机通过旋转叶片产生气流，将冷(热)空气推送到风管中，并通过送风口进入各个房间。风机可以根据需要调节风量的大小，以保证房间内的空气流通和温度均匀。

最后，送风口和回风口是将空气分发和回收的关键部件。送风口将冷(热)气流释放到房间内，使室内空气变得舒适；而回风口则将房间内的空气吸回风管，再次经过处理，实现循环利用。

通过上述工作原理，中央空调风系统可以实现整体空调效果，调节房间的温度和湿度，提供室内的舒适环境。同时，系统还可以进行个别房间的温度控制，满足不同房间的需求，提高空调的灵活性和节能效果。

第一部分 中央空调基础知识

一、有关空调的基础知识

1 、空调的基本概念

2 、空调的分类

3 、有关空调的常用术语

4 、常用空调计量单位及换算

5、几种常见空调主机形式

6中央空调机组分类

二、中央空调工作原理

1 、空调的制冷工作原理

2 、空调的制热工作原理

3 、空调系统的组成部分

第二部分 中央空调方案设计基础知识介绍

一、 各类建筑物空调负荷估算值

二、 空调方案比较确定

三、 制冷主机选型

四、 末端设备选型

1、 风机盘管选型

2、 空调机组选型

五、 空调水系统设计

1、 空调水系统的设计原则

2、 各种空调水系统的优缺点比较

3、 冷却水系统设计

4、 冷冻水系统设计

5、 冷凝水系统设计

六、 空调风系统设计

1、 空调风系统设计原则 2、 空调气流组织分布

3、空调风管管径及风口尺寸计算

第三部分 中央空调工程造价

第四部分 中央空调施工简介

第五部分 净化空调简介

第六部分 采暖工程简介

第七部分 部分经典案例介绍

第一部分 中央空调基础知识

一、有关中央空调的基础知识

1空调的基本概念

1.1什么是空调？

答：对空气进行适当的处理，使室内空气的温度、相对湿度、压力、洁净度和气流速度 等参数能保持在一定范围内。这种制造室内气候环境的技术措施，称为空气调节，简称空调。 1.2空气调节的任务？

I

答：在一定的范围内保持室内的温度和相对湿度，是空调最基本的任务。空调环境要求 的最佳温度和最佳相对湿度，分别称为温度基数和相对湿度基数。空调环境允许的温度和相 对湿度的波动值，称为空调精度。舒适性空调对空调精度无严格的规定，工艺性空调、净化 性空调对空调精度则有明确规定。

1.3什么是制冷剂，其工作原理是什么？

答：在被冷却对象和环境介质之间传递热量，并最终把热量从被冷却对象传给环境介质 的制冷机中进行制冷循环的工作物质。

其工作原理是制冷剂在蒸发器内吸收被冷却物质的热量而蒸发， 在冷凝器中将所吸收的

中央空调系统组成及工作原理

中央空调系统一般主要由制冷压缩机系统、冷媒(冷冻和冷热)循环水系统、冷却循环水系统、盘管风机系统、冷却塔风机系统等组成。中央空调系统是由一系列驱动流体流动的运动设备(如水泵、风机及压缩机)、各种型式的热交换器(如风机盘管、蒸发器、冷凝器及中间热交换器等)及连接各种装置的管道(如风管、水管及冷媒管)和阀件所组成。系统一般可分下列五个循环 ：（1）室内空气循环；（2）冷水循环；（3）冷媒循环；（4）冷却水循环；（5）室外空气循环。

图：中央空调系统的组成

注：T为环境温度，即室外温度，四季不同，夏天可达35℃。

工作过程及工作原理：

制冷压缩机组通过压缩机将空调制冷机(冷 媒介质如R134a、R22等)压缩成液态后送蒸发器中，冷冻循环水系统通过冷冻水泵将常温水泵入蒸发器盘管中与冷媒进行间接热交换，这样原来的常温水就 变成了低温冷冻水，冷冻水被送到各风机风口的冷却盘管中吸收盘管周围的空气热量，产生的低温空气由盘管风机吹送到各个房间，从而达到降温的目的。冷媒在蒸发器中被充分压缩并伴随热量吸收过程完成后，再被送到冷凝器中去恢复常压状态，以便冷媒在冷凝器中释放热量，其释放的热量正是通过循环冷却水系统的冷却水 带走。冷却循环水系统将常温水通过冷却水泵泵入冷凝器热交换盘管后，再将这已变热的冷却水送到冷却塔上，由冷却塔对其进行自然冷却或通过冷却塔风机对其进 行喷淋式强迫风冷，与大气之间进行充分热交换，使冷却水变回常温，以便再循环使用。在冬季需要制热时，中央空调系统仅需要通过冷热水泵(在夏季称为冷冻水 泵)将常温水泵入蒸汽热交换器的盘管，通过与蒸汽的充分热交换后再将热水送到各楼层的风机盘管中，即可实现向用户提供供暖热风。

制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻泵将冷冻水送到各风机风口的冷却盘管中，由风机吹送达到降温的目的。经蒸发后的制冷剂在冷凝器中释放出热量成气态，冷却泵将冷却水送到冷却塔上由水塔风机对其进行喷淋冷却，与大气之间进行热交换，将热量散发到大气中去。
