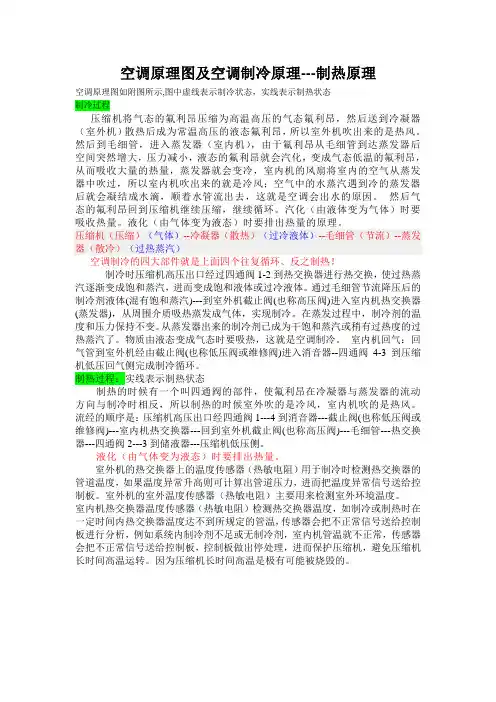

空调原理图及空调制冷原理---制热原理空调原理图如附图所示,图中虚线表示制冷状态，实线表示制热状态制冷过程压缩机将气态的氟利昂压缩为高温高压的气态氟利昂，然后送到冷凝器（室外机）散热后成为常温高压的液态氟利昂，所以室外机吹出来的是热风。

然后到毛细管，进入蒸发器（室内机），由于氟利昂从毛细管到达蒸发器后空间突然增大，压力减小，液态的氟利昂就会汽化，变成气态低温的氟利昂，从而吸收大量的热量，蒸发器就会变冷，室内机的风扇将室内的空气从蒸发器中吹过，所以室内机吹出来的就是冷风；空气中的水蒸汽遇到冷的蒸发器后就会凝结成水滴，顺着水管流出去，这就是空调会出水的原因。

然后气态的氟利昂回到压缩机继续压缩，继续循环。

汽化（由液体变为气体）时要吸收热量。

液化（由气体变为液态）时要排出热量的原理。

压缩机（压缩）（气体）--冷凝器（散热）（过冷液体）--毛细管（节流）--蒸发器（散冷）（过热蒸汽）空调制冷的四大部件就是上面四个往复循环、反之制热！制冷时压缩机高压出口经过四通阀1-2到热交换器进行热交换，使过热蒸汽逐渐变成饱和蒸汽，进而变成饱和液体或过冷液体。

通过毛细管节流降压后的制冷剂液体(混有饱和蒸汽)---到室外机截止阀(也称高压阀)进入室内机热交换器(蒸发器)，从周围介质吸热蒸发成气体，实现制冷。

在蒸发过程中，制冷剂的温度和压力保持不变。

从蒸发器出来的制冷剂已成为干饱和蒸汽或稍有过热度的过热蒸汽了。

物质由液态变成气态时要吸热，这就是空调制冷。

室内机回气：回气管到室外机经由截止阀(也称低压阀或维修阀)进入消音器--四通阀4-3到压缩机低压回气侧完成制冷循环。

制热过程：实线表示制热状态制热的时候有一个叫四通阀的部件，使氟利昂在冷凝器与蒸发器的流动方向与制冷时相反，所以制热的时候室外吹的是冷风，室内机吹的是热风。

流经的顺序是：压缩机高压出口经四通阀1---4到消音器---截止阀(也称低压阀或维修阀)---室内机热交换器---回到室外机截止阀(也称高压阀)---毛细管---热交换器---四通阀2---3到储液器---压缩机低压侧。

空调自动控制原理图
以下是空调自动控制的原理图，没有标题的文字。

1. 室内温度传感器：将室内温度转化为电信号。

2. 室外温度传感器：测量室外温度情况。

3. 室内湿度传感器：将室内湿度转化为电信号。

4. 室外湿度传感器：测量室外湿度情况。

5. 温度控制器：接收室内温度传感器的信号并与设定温度进行比较，根据比较结果控制空调开关或调整温度。

6. 湿度控制器：接收室内湿度传感器的信号并与设定湿度进行比较，根据比较结果控制空调开关或调整湿度。

7. 控制面板：提供操作界面，用户可以通过控制面板设置温度和湿度等参数。

8. 冷凝器：通过制冷剂的循环和传热，将室内热量排出去，降低室内温度。

9. 蒸发器：通过制冷剂的循环和传热，从室内吸收热量，提高室内温度。

10. 电风扇：控制室内空气的流动，使冷热空气均匀分布。

11. 压缩机：提供制冷剂的压缩和循环，实现室内空气的冷却。

12. 膨胀阀：控制制冷剂的流量，调节制冷效果。

以上是空调自动控制的原理图。

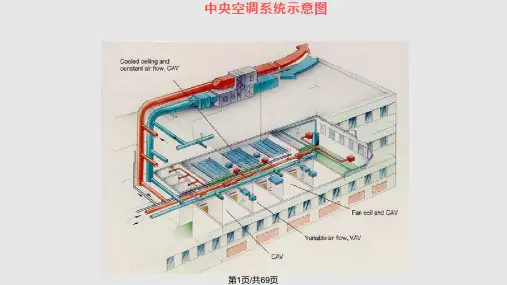

中央空调系统的工作原理
中央空调系统是一种集中供暖、制冷和通风于一体的空调系统。

它由室内机、室外机、管道系统和控制系统组成。

下面是中央空调系统的工作原理：
1. 制冷循环
中央空调系统采用了蒸发冷凝循环，类似于冰箱的工作原理。

室内机通过蒸发器将室内空气冷却并除湿，冷却后的空气通过风管系统分配到各个房间。

蒸发冷凝器从室内机到室外机之间通过压缩机、冷凝器和膨胀阀构成封闭的制冷回路。

压缩机负责压缩制冷剂，使其升温并流向冷凝器。

冷凝器中的制冷剂通过散热器与室外空气进行热交换，并变成液体。

膨胀阀将高压液体制冷剂调节为低压液体，然后重新进入蒸发器，循环往复。

2. 供暖循环
中央空调系统的供暖循环与制冷循环类似，主要通过制热泵来实现。

室外机从室外空气中吸收热量，经过压缩和换热，将热能传送到室内机，再通过管道系统将热量分配到各个房间。

室内机通过风道将热空气送至各个房间，实现供暖效果。

3. 通风与新风
中央空调系统还可以实现通风和新风功能。

通过风管和风阀，将新鲜空气引入室内，并将室内污浊空气排出。

这样可以保持室内空气的流通，提高空气质量。

4. 控制系统
中央空调系统配备了控制系统，可通过温度传感器、压力传感
器等监测室内外环境的状态，并自动调节制冷、供暖和通风功能，以维持舒适的室内环境温度和湿度。

用户可以通过控制面板或遥控器对系统进行操作和调节。

总之，中央空调系统通过制冷循环、供暖循环和通风循环，利用制冷剂和热泵来调节室内温度和湿度，实现舒适的室内环境。

控制系统可以监测和调节系统的运行，使其更加智能和便捷。

空调电路原理图硬件电路如图4 1所示。

根据工作电压的不同，整个系统可以分为三部分：微控系统、继电器控制和强电控制，分别工作于DC5V、DC12V和AC220V。

图4-1系统电路原理图3.2芯片特性简介SPMC65P2408A3.3供电系统分析整个主控板上有三种电压：AC220V、DC12V和DC5V。

AC220V直接给压缩机、室外风机、室内风机和负离子产生器供电；AC220V经过降压，变为DC12V和DC5V，用于继电器和微控系统供电。

供电系统如图4-3所示，AC220V先经过变压器降压，然后从插座J1输入，经过整流桥进行全波整流，通过电容C2滤波，得到DC12V，再经过稳压片7805稳压，得到DC5V。

图中的采样点ZDS用于过零点的检测，二极管D1防止滤波电容C2对采样点ZDS的影响。

图4-3供电系统4.4过零检测电路过零检测电路如图4-4所示，用于检测AC220V的过零点，在整流桥路中采样全波整流信号，经过三极管及电阻电容组成整形电路，整形成脉冲波，可以触发外部中断，进行过零检测。

采样点和整形后的信号如图4-5所示。

过零检测的作用是为了控制光耦可控硅的触发角，从而控制室内风机风速的大小。

Zero—Detect图4-4过零检测电路图4_5采样点和整形后的信号3.5室内风机的控制图4-6为内风机控制电路，U1为光耦可控硅，用于控制AC220V的导通时间，从而实现内风机风速的调节°U3的3脚为触发脚，由三极管驱动°AC220V从管脚11输入，管脚13输出，具体导通时间受控于触发角的触发。

室内风机风速具体控制方法：首先过零检测电路检测到AC220V的过零点，产生过零中断；然后，在中断处理子程序中，打开Timer的定时功能，比如定时4ms，4ms后由CPU产生一个触发脉冲，经三极管驱动，从U3的3脚输入，触发U3的内部电路，从而使U3的管脚11和 13的导通，AC220V给室内风机供电。

空调工作原理以及安装1、制冷和制热的基本原理一个物质从一种形态转化成另一种形态的过程中，会有能量交换。

汽化吸热，液化放热。

氟利昂的临界点是负30度，由液态挥发成气态会吸收周围热量，由气态变成液态会散发出热量。

2、如何液气态转换那么，气化很容易，释放就行了；液化则需要借助压缩机，用高压加冷凝的方式。

这是一个封闭的回路，里面不能进空气。

打开应用保存高清大图3、工作过程首先从储液罐开始说下制冷过程。

液态氟经过细铜管扩散到室内机的毛细管中，汽化过程中吸收周围热量。

室内机的风机负责空气对流，把冷风从前方的调节板处吹出来，从上方的栅格把室内热气吸进去，跟毛细管接触。

接下来挥发过的低压接近室温的气态氟经过粗铜管后被压缩机吸进去，气体被压缩一定会释放出热量，再经过室外机风机的吹风散热，氟被压缩冷凝成了液体，再次进入储液罐。

可以看出，在室内机的蒸发器上，室内温度被带走，然后在室外机的压缩机和风机的共同作用下，热量被排放到外环境中。

制热的流程跟制冷恰好相反，外机里面有个四通阀，负责在把上面的顺序反过来。

所以说蒸发器和冷凝器结构原理都一样，不同模式下名字要互换。

打开应用保存高清大图4、空调安装之排空内外机分离的时候，铜管和内机的毛细管里面都是空气。

回路中掺进去空气会大大影响效果，所以第一步必须是把空气排净。

用什么排？当然是氟利昂了！打开应用保存高清大图上面是个加氟的图，借用来讲排空。

a）首先把粗细两根铜管接到阀门上拧紧；b）然后把细管的外螺帽拧开，用内六角扳手把里面的截止阀打开一圈，再拧上螺帽，让氟从外机充入内机；c）粗管是个3通阀，拧开边侧的螺帽，顶住里面的顶针，让其开始放气；d）大概10秒钟后，感到放出的气带有凉意，说明排空完成，松开顶针；然后把粗管的螺帽拧开，用内六角完全打开截止阀，然后再拧紧螺帽；再把细管的截止阀完全打开，拧紧螺帽；e）放一些带泡沫的肥皂水在接头上面，观察下有没有漏气的地方，有漏气一定要处理，否则氟都漏掉了。
