单片机实验报告
学院: 物电学院
专业: 电子科技与技术
班级: 2013级2班
学号: 201310530229
姓名: xxx
指导老师: xx
实验一 IO开关输入输出实验
1.实验目的
目的：学习单片机读取IO引脚状态的的方法。
2.试验环境及设备
EL-EMCU-I试验箱、EXP-89S51/52/53 CPU板。
3.实验内容
ORG 0000H
LJMP MAIN
ORG 30H
MAIN: MOV P0，#0FFH
MOV A ,P0
SWAP A
MOV P0，A
NOP
SJMP MAIN
DEALY:MOV R7，#20H
D1：MOV R6，#0F0H
DJNZ R6，0
DJNZ R7，D1
RET
END
4.实验结果：
用导线将试验箱上的IO接口（I0~I8）与拨码开关输出端（K1~K8）相连，通过拨码开关来控制发光二极管。
运行程序，并使程序处于不断运行状态，开关都打开是，二极管全发光，关闭一些开关后，I0~I3上的开关开对应K4~K7的二极管灯亮,I4~I7上相对应的开光开对应K4~K7的二极管亮。
5.实验结论
在运行程序后，单片机实现了用输入与输出之间高地位的转换。

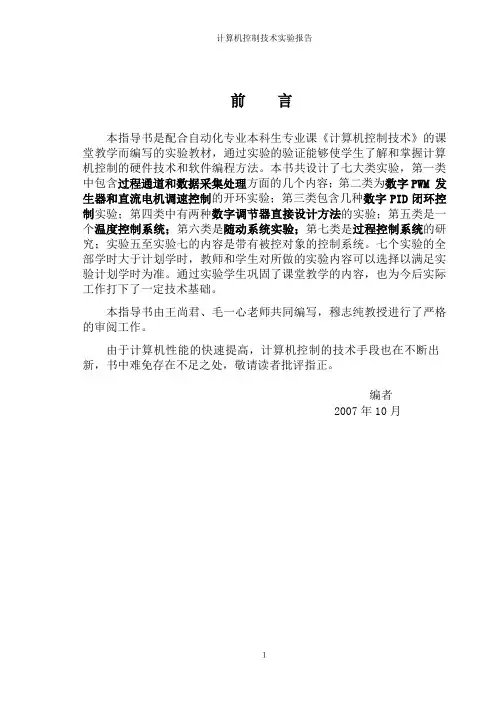

前言本指导书是配合自动化专业本科生专业课《计算机控制技术》的课堂教学而编写的实验教材，通过实验的验证能够使学生了解和掌握计算机控制的硬件技术和软件编程方法。
本书共设计了七大类实验，第一类中包含过程通道和数据采集处理方面的几个内容；第二类为数字PWM 发生器和直流电机调速控制的开环实验；第三类包含几种数字PID闭环控制实验；第四类中有两种数字调节器直接设计方法的实验；第五类是一个温度控制系统；第六类是随动系统实验；第七类是过程控制系统的研究；实验五至实验七的内容是带有被控对象的控制系统。
七个实验的全部学时大于计划学时，教师和学生对所做的实验内容可以选择以满足实验计划学时为准。
通过实验学生巩固了课堂教学的内容，也为今后实际工作打下了一定技术基础。
本指导书由王尚君、毛一心老师共同编写，穆志纯教授进行了严格的审阅工作。
由于计算机性能的快速提高，计算机控制的技术手段也在不断出新，书中难免存在不足之处，敬请读者批评指正。

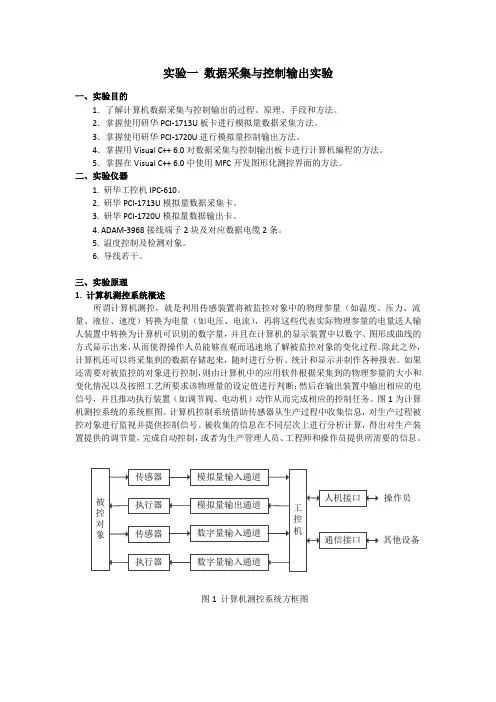

编者2007年10月目录前言 (1)目录 (2)实验一过程通道和数据采集处理 (4)一、输入与输出通道 (4)1. AD 转换实验` (5)2. DA 转换实验` (7)二、信号的采样与保持` (9)1. 零阶保持实验` (9)2. 直线插值实验*` (11)3. 二次曲线插值实验*` (11)三、数字滤波 (15)1. 一阶惯性实验 (16)2. 四点加权实验* (16)实验二开环系统的数字程序控制 (19)数字PWM 发生器和直流电机调速控制 (19)一、实验目的 (19)二、实验内容` (19)三、实验所用仪表及设备 (19)四、实验原理及步骤 (20)五、思考题 (21)六、实验报告内容及要求 (21)实验三数字PID闭环控制 (22)数字PID控制算法 (22)积分分离法PID控制 (23)带死区的PID控制* (27)简易工程法整定PID 参数 (30)扩充临界比例度法 (30)扩充响应曲线法 (32)实验四数字调节器直接设计方法 (36)最小拍控制系统 (36)一、实验目的 (36)二、实验所用仪表及设备` (36)三、实验原理及内容 (36)有纹波最小拍控制系统 (37)无纹波最小拍控制系统 (38)四、实验步骤 (40)五、思考题 (41)六、实验报告内容及要求 (41)实验一过程通道和数据采集处理为了实现计算机对生产过程或现场对象的控制，需要将对象的各种测量参数按要求转换成数字信号送入计算机；经计算机运算、处理后，再转换成适合于对生产过程进行控制的量。
实验一基于RS485和牛顿模块的A/D、D/A实验一、实验目的和要求（1）熟悉RS485总线与牛顿模块的结构组成，了解其工作过程，认识其结构形式。
（2）熟悉牛顿模块的基本工作原理。
（3）掌握应用RS485和牛顿模块进行电压输出和电压采集的方法。
二、主要仪器设备计算机、R-8017、R-8024、R-8043D、R-8053、RS232转RS485模块、24V稳压源三、实验内容和原理（1）RS485网络分析RS485采用差分信号负逻辑，＋2V～＋6V表示“0”，- 6V～- 2V表示“1”。
RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓扑结构在同一总线上最多可以挂接32个结点。
在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。
很多情况下，连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来。
而忽略了信号地的连接，这种连接方法在许多场合是能正常工作的，但却埋下了很大的隐患，这有二个原因：1>.共模干扰问题：RS-485接口采用差分方式传输信号方式，并不需要相对于某个参照点来检测信号，系统只需检测两线之间的电位差就可以了。
但人们往往忽视了收发器有一定的共模电压范围，RS-485收发器共模电压范围为-7～+12V，只有满足上述条件，整个网络才能正常工作。
当网络线路中共模电压超出此范围时就会影响通信的稳定可靠，甚至损坏接口。
2>.EMI问题：发送驱动器输出信号中的共模部分需要一个返回通路，如没有一个低阻的返回通道（信号地），就会以辐射的形式返回源端，整个总线就会像一个巨大的天线向外辐射电磁波。
由于PC机默认的只带有RS232接口，有两种方法可以得到PC上位机的RS485电路：1>.通过RS232/RS485转换电路将PC机串口RS232信号转换成RS485信号，对于情况比较复杂的工业环境最好是选用防浪涌同时带隔离栅的产品。
实验一LabVIEW编程环境与基本操作一、实验目的1．了解LabVIEW的编程与运行环境.2．掌握LabVIEW的基本操作方法，并编制简单的程序。
3．掌握使用调试工具调试VI程序。
二、实验原理虚拟仪器系统的概念不仅推进了以仪器为基础的测控系统的改造，同时也影响了以数据采集为主的测控系统的传统构造方法。
过去独立分散、互不相干的许多传统仪器，在虚拟仪器系统的概念之下，正在逐渐靠拢、相互影响，并形成新的技术方法和技术规范。
虚拟仪器系统的概念是测控系统的抽象。
不管是传统的还是虚拟的仪器,它们的功能都是相同的：采集数据，对采集来的数据进行分析处理,然后显示处理的结果。
它们之间的不同主要体现在灵活性方面.虚拟仪器由用户自己定义，这意味着用户可以自由地组合计算机平台、硬件、软件以及各种完成应用系统所需要的附件。
而这种灵活性在由制造商定义、功能固定、独立的传统仪器上是达不到的。
常用的数字万用表、示波器、信号发生器、数据记录仪以及温度和压力监控器就是传统仪器的代表。
基于计算机的虚拟仪器得益于PC技术的发展.由于直接将仪器模块插入到计算机中,我们就可以直接享用到台式或便携式计算机上出众的处理能力、显示、数据存储以及连接性能等方面的优势，使测量以最有效的方式从使用传统的仪器过渡到使用通用计算机.基于计算机的仪器不仅继承了传统仪器的标准测量能力，更增加了扩展仪器概念的灵活性，使我们能够更加直接、更加有效地面对当今测量应用的挑战。
更有意义的是，利用诸如LabVIEW、LabWindows/CVI等应用开发环境，可以方便地使多台仪器的测量能力结合并同步工作，以建立功能强大的仪器系统。
更进一步，我们也可以开发自己的分析程序，实现那些有别于其它仪器或系统的功能。
虚拟仪器系统技术的基础是计算机系统，核心是软件技术。
因此,美国国家仪器公司（NI）提出其著名的口号：The Software is the Instrument。
为了使“软件就是仪器”这句口号成为现实，NI公司在软件体系结构的各个层次上,形成了完整的设备驱动程序、系统开发平台、实用支持软件、应用软件包相互支撑的格局，使虚拟仪器系统的概念不再“虚拟”。
