PLC模拟量的采集
现在自动化控制过程中，一些简单的控制用IO点就能将所有的动作实现，而复杂一点的工程项目，都会有模拟量采集或者通信这样的需求，我做项目的时候，需要使用模拟量采集的信号，查了很多相关的资料，最终我选择使用指令中的标准与缩放两个指令来实现这个控制的，这里贴出我的程序，希望能给大家一点点帮助。
以前我还使用过S7-200这款plc，还有欧姆龙CJ1M中也使用过，下面这些图片大家先看下，有的可能以后你们使用中会遇到一些，是可以直接套用的。
面这个图是S7-1200，采集的是0-5V的模拟量信号，对应的压力是-5WC到5WC，因为是第一次使用，而我在测试的过程中并没有发现问题，所以贴出来，如果大家发现错误，希望指导下。
上面的图，是我最早使用的模拟量采集方式，电流信号是4到20mA 的，转换的频率是0-50HZ的，而这里对应的数值是6400到32000，后面有频率转换，我就没有贴出来了。
这两个是欧姆龙CJ1M模拟量采集的图片，如果看到熟悉，可能会发现我之前写的一个PID调节中，有用到这个图，因为PID调节，是肯定需要模拟量采集的，所以我就又把这个图放在这里了，欧姆龙模
拟量采集需要设置的地方会多点，在硬件模块中都需要设置好，当然三个PLC中涉及到接线也是，这里都要看下原本说明书中的介绍接线的内容，不要将线接错。

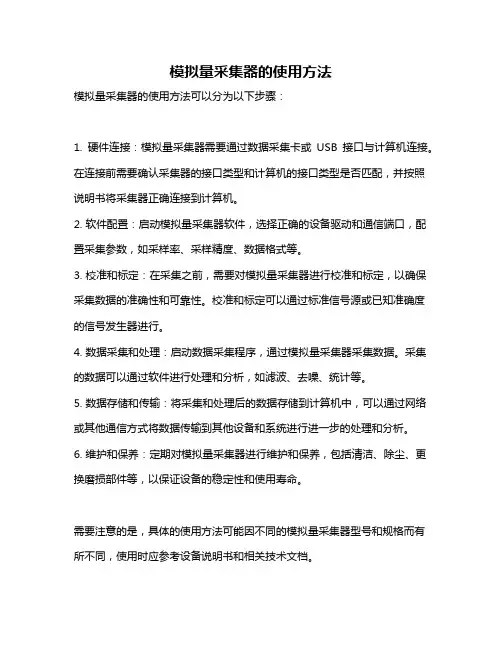

模拟量采集器的使用方法
模拟量采集器的使用方法可以分为以下步骤：
1. 硬件连接：模拟量采集器需要通过数据采集卡或USB接口与计算机连接。
在连接前需要确认采集器的接口类型和计算机的接口类型是否匹配，并按照说明书将采集器正确连接到计算机。
2. 软件配置：启动模拟量采集器软件，选择正确的设备驱动和通信端口，配置采集参数，如采样率、采样精度、数据格式等。
3. 校准和标定：在采集之前，需要对模拟量采集器进行校准和标定，以确保采集数据的准确性和可靠性。
校准和标定可以通过标准信号源或已知准确度的信号发生器进行。
4. 数据采集和处理：启动数据采集程序，通过模拟量采集器采集数据。
采集的数据可以通过软件进行处理和分析，如滤波、去噪、统计等。
5. 数据存储和传输：将采集和处理后的数据存储到计算机中，可以通过网络或其他通信方式将数据传输到其他设备和系统进行进一步的处理和分析。
6. 维护和保养：定期对模拟量采集器进行维护和保养，包括清洁、除尘、更换磨损部件等，以保证设备的稳定性和使用寿命。
需要注意的是，具体的使用方法可能因不同的模拟量采集器型号和规格而有所不同，使用时应参考设备说明书和相关技术文档。
S7-1200PLC模拟量数据采集及调试作为一名自动化工程师，在工控维修或者工控调试中，经常会碰到模拟量信号采集与处理问题。
那什么是模拟量？又该如何采集并处理，结合最近处理一个案例，跟大家分享一下。
模拟量是指一些连续变化的物理量，如电压、电流、压力、速度、流量等信号量。
模拟信号是幅度随时间连续变化的信号，通常电压信号为0~10V，电流信号为4~20mA，可以用PLC的模拟量模块进行数据采集，其经过抽样和量化后可以转换为数字量。
本次分享的是，利用西门子PLC采集压力传感器信号，从安装到调试的全过程。
硬件清单如下：1.西门子PLC一块CPU1214C DC/DC/DC 如下图：2.模拟量输入模块是SM1231 4AIX16 BIT（模拟量4通道）：模拟量输入模块是SM1231 4AIX16 BIT 四线制度压力传感器3.四线制度压力传感器1个，DC24V 4-20MA：压力传感器数据采集，大致需要经过以下5个步骤:（1）压力传感器正确安装，并正常接线：四线压力传感器，24V供电（2线）+2信号线（2线），如下图所示：四线压力传感器接线PLC模块接线传感器插头（2）模拟量通道配置：定义模拟量0通道，IW112采集数据，模拟量配置如下：模拟量0通道配置（3）PLC程序编写：PLC模拟量功能块，西门子博途有现场的功能块，NORM_X和SCALE_X 直接调用就行，如下图，需要注意数据类型.PLC程序（4）现场调试：现场监控PLC程序如调试中，出现了以下情况，压力变送器IW112，采集的数据，超范围太多，需要检查一下压力传感器是否有断线？我这个就是断线，采集的数据不对，如下图：检查线路后，发现有虚接，重新接线后，信号采集正常：如下图：。
传感器原理及应用实验
传感器是一种能够感知和测量环境变量的装置或设备，它能够将环境中的物理量转换为电信号或其他方便处理的形式。
传感器原理及应用的实验是为了研究和验证某种传感器的工作原理以及应用场景。
在实验中，我们通常会使用模拟传感器或数字传感器来进行测量和控制。
模拟传感器是指将物理量转换为模拟电压或电流信号的传感器，如温度传感器、压力传感器等。
数字传感器是指将物理量转换为数字信号的传感器，如光电传感器、加速度传感器等。
实验的第一步通常是准备实验装置和所需材料，如传感器、电源、电路板等。
接下来，我们需要按照实验步骤连接电路，并将传感器与电路板相连接。
在实验过程中，我们需要根据传感器的工作原理合理地选择信号放大电路、滤波电路等辅助电路。
同时，对于数字传感器，我们还需要使用单片机或其他数字处理器对信号进行处理和分析。
实验中，我们可以通过改变环境条件或操控实验装置来模拟不同的应用场景。
例如，在温度传感器实验中，可以通过改变热源的温度来观察传感器输出的电信号变化；在光电传感器实验中，可以调节光源的强度或改变测试物体与光源之间的距离来观察传感器的反应。
进行实验后，我们可以通过观察和记录传感器输出的电信号或其他相应数据来分析传感器的性能，并根据实验结果来判断传
感器的可行性、精度和稳定性。
在实验结束后，如果有必要，我们还可以根据实验结果对传感器进行调整和优化，以适应更广泛的应用场景。
传感器的原理及应用实验对于探索和理解传感器的工作原理和应用具有重要意义。
通过实验，我们可以深入了解传感器的特性和性能，为传感器应用领域的研究和开发提供实验数据和依据。

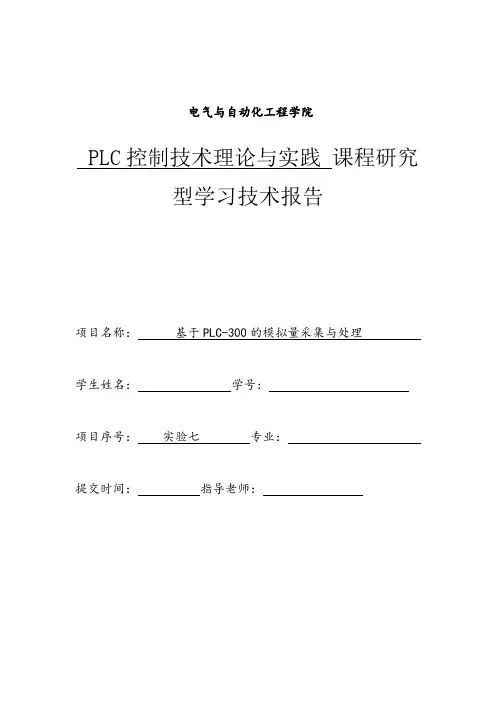

电气与自动化工程学院PLC控制技术理论与实践课程研究型学习技术报告项目名称：基于PLC-300的模拟量采集与处理学生姓名：学号：项目序号：实验七专业：提交时间：指导老师：目录一、项目概述 0项目任务 0总体方案 0工作流程图 (1)项目分组 (1)二、硬件设计 (1)输入输出点数分析 (1)输入点数： (1)输出点数： (2)I/O地址分配 (2)外部硬件接线图 (2)硬件组态 (3)三、程序设计 (3)四、程序代码 (6)五、运行结果 (9)程序运行结果记载表 (9)程序运行结果效果图 (9)六、讨论 (10)遇到的问题及改进方法 (10)体会及收获 (10)七、参考文献 (10)一、项目概述项目任务1、用模拟量输入模块3081400模拟温度测量变送器，假设当温度是0℃时，对应电位器输出0V电压，假设当温度是100℃时，对应电位器输出电压10V电压。
用PLC模拟量输入模块采集电位器电压，用编写FC块的方法采集温度数据，并进行标度变换，存储在共享DB中。
2、用模拟量输出模块8模拟电动执行器，电压为0V时，执行器开度为0%，电压为10V 时执行器开度为100%。
用PLC模拟量输出模块控制执行器，用编写FC块的方法控制执行器。
总体方案本项目是通过模拟量输入模块3081400模拟温度测量变送器，通过旋钮电位器，改变测量值，并通过输入模块将测量的模拟量转换为数字量存放到AI的CH0通道，其地址为PIW288，然后将PIW288中保存的数字量，经过FC1的数模转换，将结果存放到中，并在触摸屏上显示出测量的温度值。
模拟量输出模块8模拟电动执行器，在上位机触摸屏上手动输入开度值，并将该值连接到中，通过FC2的模数转换得到数字量送给模拟量输出通道CH0，其地址为PQW288，最终通过模拟量输出模块将PQW288中的数字量转换为模拟量并在数字电压表上显示出来。
此外，对于触摸屏的使用，我们使用WinCC flexible进行触摸屏设置。
模拟量采集的仿真设计报告姓名：公昊学号：201000111025同组者：马振玢实现功能设计一个模拟量采集系统，将所采集的直流电压模拟量显示在LED显示器上，并设置报警上限，当电压超过或等于3V时产生报警信号，并在显示器上闪烁显示电压量大小。
报警信号可以通过按键消除，再次按下时恢复报警。
设计分析该设计就是采集模拟量，通过A/D转换，经过数据处理，用LED 显示器显示数值。
所谓模拟量，可以是温度、光亮度、声音响度、压力等量度，但经感应器转换后，这些模拟量通通能装换成电子量度，如电阻。
所以，为了简单广泛起见，我们统一用电阻所分的电压大小来代表模拟量。
最终的输出量，也就是显示在LED显示器上的量，可以是电压，电流，电阻，功率等，这可以根据不同的计算和转化来调整。
我们采集多路模拟信号，通过扫描用数码管循环显示采集的信号值，并且显示这是第几个采集量。
程序设计设计的软件部分由Keil uVision软件编程和Protues软件模拟仿真。
软件编程我们用了比较熟悉的C语言。
以下介绍我们的编程：程序流程图启动0808进行模拟量采集 采集量转换成电压显示格式 判断是否报警（电压大于等于3V 时报警） 外部键盘产生中断，停止报警初始化中断T0while （1）采集四路信号 for （i=0；i<=3；i++） 选择采集通道IN0~IN3打开0808输出使能，P2口读入存入数组判断转换是否结束（EOC 标志）显示四路信号for （i=0；i<=3；i++）采集结束结束闪烁显示约1秒持续显示约1秒大于3V未结束#include<reg52.h>#include<intrins.h>#include <stdio.h>#define uchar unsigned char#define uint unsigned int#define addo (5.0/255.0)uchar code table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};//字符码uchar ad[4];uint i,j,flag,k;bit flag1;uint ge[4],shif[4],baif[4],qianf[4],ad1[4];sbit start=P3^6; //ADC0808工作触发sbit oe=P1^1; //ADC0808输出使能sbit eoc=P3^0; //ADC0808转换结束信号sbit adda=P1^5; //采集信号地址选择sbit addb=P1^6;sbit addc=P1^7;sbit ale=P1^4; //0808地址锁存sbit abc=P3^4; //字符码锁存器锁存控制端sbit led1=P3^5; //led片选码锁存器锁存控制端sbit oe1=P1^2; //led片选码锁存器使能sbit speak=P3^3; //蜂鸣器控制sbit oe2=P3^1; //字符码锁存器使能//延时1微秒程序void delay(int t1){unsigned int i;for(i=0;i<t1;i++){;}}//初始中断void initT0(){EA=1;EX0=1;IT0=1;flag1=1;flag=0;}//中断程序void temp() interrupt 0{speak=0;flag1=!flag1;}//信号采集程序void signalacq() //四路信号采集{oe1=1; //led显示器使能关闭oe2=1;for(i=0;i<=3;i++){ale=0;start=0; //ADC0808地址锁存关闭switch(i) //选择采集信号的地址{case 0:{adda=0;addb=0;addc=0;break;}case 1:{adda=1;addb=0;addc=0;break;}case 2:{adda=0;addb=1;addc=0;break;}case 3:{adda=1;addb=1;addc=0;break;}}ale=1;start=1; //ADC0808在START下降沿触发启动start=0;while(!eoc); //等待转换结束信号oe=1; //ADC0808允许输出ad[i]=P2; //保存采集的模拟量oe=0; //ADC0808允许输出关闭}}//采集信号量转换成显示数字void bd(){for(i=0;i<=3;i++){ad1[i]=(uint)(ad[i]*addo*10000); //将采集信号转化为电压值（乘以1000）ge[i]=(uint)(ad1[i]/10000); //个位和小数点shif[i]=(uint)(ad1[i]/1000%10); //十分位baif[i]=(uint)(ad1[i]/100%10); //百分位qianf[i]=(uint)(ad1[i]/10%10); //千分位}}//报警程序，flag为报警标志，为1时报警void warning(){flag=0;for(i=0;i<=3;i++) //判断是否报警{if(ge[i]>=3)flag=1;}if(flag==0)speak=0;else if(flag1==1)speak=1;}//显示程序void disp1(int k){abc=0;oe1=0; //oe低电平有效led1=1; //led显示器锁存透明P0=0x01; //送入片选码led1=0;oe2=0; //led显示器锁存片选码abc=1; //字符码锁存器透明P0=(table[ge[k]])-128; //显示个位和小数点abc=0; //字符码锁存delay(30);oe2=1;//以下程序内容类似led1=1;P0=0x02;led1=0;oe2=0;abc=1;P0=table[(uint)(shif[k])]; //显示十分位abc=0; delay(30);oe2=1;led1=1;P0=0x04;led1=0;oe2=0;abc=1;P0=table[(uint)(baif[k])]; //显示百分位abc=0; delay(30);oe2=1;led1=1;P0=0x08;led1=0;oe2=0;abc=1;P0=table[(uint)(qianf[k])]; //显示千分位abc=0; delay(30);oe2=1;led1=1;P0=0x20;led1=0;oe2=0;abc=1;P0=table[k]; //显示第几路abc=0; delay(30);oe2=1;oe1=1;}void main() //主程序{initT0();while(1){signalacq(); //信号采集bd(); //采集信号量转换成显示数字warning(); //电压高于或等于3V时产生报警for(i=0;i<=3;i++){ for(k=0;k<=5;k++){for(j=0;j<=50;j++) //重复显示以实现滞留disp1(i);if(ge[i]>=3){oe2=1;delay(10000);k=k+1;oe2=0;}}}}}程序介绍：我们的程序主要包括端口定义、延时、中断、信号采集、采集信号转换、报警、显示等模块组成。
模拟量传感数据采集的实训方法和步骤一、实训目的和背景模拟量传感数据采集是电子信息工程专业中的重要实训内容之一。
通过这个实训，学生可以深入了解模拟量传感器的原理和应用，掌握基本的数据采集方法和技巧，提高自己的实践能力和创新思维。
二、实训设备和材料1.硬件设备：主机、数据采集卡、模拟量传感器、电源线、信号线等。
2.软件工具：LabVIEW软件，或其他支持模拟量数据采集的编程工具。
3.其他材料：电池、万用表等。
三、实训步骤1.硬件连接将模拟量传感器与主机连接。
首先将传感器上的电源线接入电源插座，并将信号线接入主机上的数据采集卡。
注意信号线的连接顺序必须与传感器上标示的顺序一致。
此外，还需要将主机与万用表等其他测试仪器连接起来，以便后续调试和测试。
2.软件配置打开LabVIEW或其他编程软件，并进行相关配置。
首先需要选择正确的数据采集卡型号，并设置相应参数（如采样率、分辨率等）。
然后需要添加相应的模拟量输入通道，并进行校准和测试。
3.编程实现根据实际需求，编写相应的数据采集程序。
在LabVIEW中，可以使用图形化编程工具快速搭建数据采集系统。
首先需要创建一个新的VI （Virtual Instrument），并添加相应的控件和功能模块。
然后需要配置输入通道和采样参数，并将数据存储到文件或数据库中。
4.调试测试在完成程序编写后，需要进行调试和测试。
首先可以使用万用表等测试仪器验证传感器输出是否正确。
然后可以运行程序进行实时数据采集，并对采集结果进行分析和处理。
5.实验报告最后需要撰写实验报告，记录实验过程、结果和分析。
报告应包括以下内容：实验目的、设备材料、方法步骤、数据分析及结论等。
四、注意事项1.硬件连接时要小心谨慎，避免出现接错线或短路等问题。
2.软件配置时要选择正确的设备型号和参数设置，以确保数据采集精度和稳定性。
3.编程实现时要注意代码规范和可读性，以便后续维护和升级。
4.调试测试时要仔细观察并记录各种异常情况，及时排除故障并调整程序。

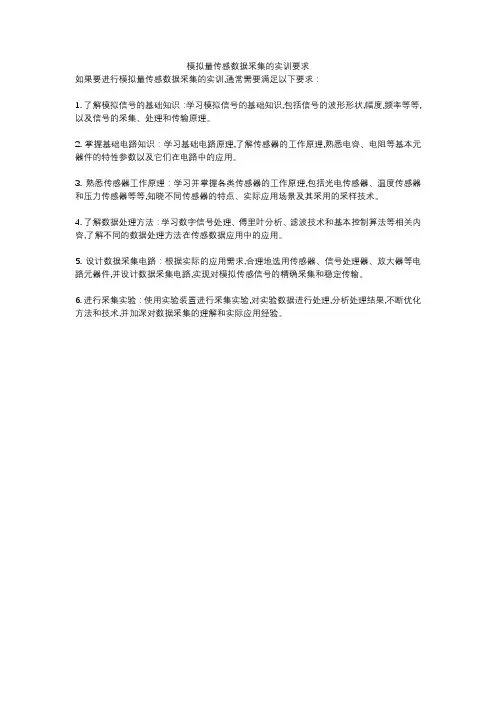

模拟量传感数据采集的实训要求
如果要进行模拟量传感数据采集的实训,通常需要满足以下要求：
1. 了解模拟信号的基础知识：学习模拟信号的基础知识,包括信号的波形形状,幅度,频率等等,以及信号的采集、处理和传输原理。
2. 掌握基础电路知识：学习基础电路原理,了解传感器的工作原理,熟悉电容、电阻等基本元器件的特性参数以及它们在电路中的应用。
3. 熟悉传感器工作原理：学习并掌握各类传感器的工作原理,包括光电传感器、温度传感器和压力传感器等等,知晓不同传感器的特点、实际应用场景及其采用的采样技术。
4. 了解数据处理方法：学习数字信号处理、傅里叶分析、滤波技术和基本控制算法等相关内容,了解不同的数据处理方法在传感数据应用中的应用。
5. 设计数据采集电路：根据实际的应用需求,合理地选用传感器、信号处理器、放大器等电路元器件,并设计数据采集电路,实现对模拟传感信号的精确采集和稳定传输。
6. 进行采集实验：使用实验装置进行采集实验,对实验数据进行处理,分析处理结果,不断优化方法和技术,并加深对数据采集的理解和实际应用经验。
电气与自动化工程学院PLC控制技术理论与实践课程研究型学习技术报告项目名称：基于PLC-300的模拟量采集与处理学生姓名：学号：项目序号：实验七专业：提交时间：指导老师：目录一、项目概述................................................. 错误!未定义书签。
项目任务................................................. 错误!未定义书签。
总体方案................................................. 错误!未定义书签。
工作流程图............................................... 错误!未定义书签。
项目分组................................................. 错误!未定义书签。
二、硬件设计................................................. 错误!未定义书签。
输入输出点数分析......................................... 错误!未定义书签。
输入点数：........................................... 错误!未定义书签。
输出点数：........................................... 错误!未定义书签。
I/O地址分配............................................. 错误!未定义书签。
外部硬件接线图........................................... 错误!未定义书签。
硬件组态................................................. 错误!未定义书签。
《虚拟仪器设计》课程实验 测控技术与仪器专业1/1 实验1： 模拟量的输入一、实验目的1、了解数据采集器的结构和使用方法。
2、 掌握使用DAQ 采集卡实现数据采集及处理功能。
二、 实验步骤及要求1、由信号发生器产生正弦、三角、方波信号，用Labview 设计虚拟信号采集器，对波形进行测量。
输出频率1Hz ～ 10KHz ，幅值0～5V 。
要求采集器能够显示：采集通道号、采样点数、采集频率、信号的频率、相位、直流值、均方根值。
在采集器中进行波形的测量。
2、数据采集卡连接。
数据采集卡的1脚（通道0）接信号发生器的输出，3脚接信号发生器的地端。
也可以2脚（通道1）接信号发生器输出。
选择单通道输入方式3、数据采集卡的测试。
对于Measurement Computing Corporation USB-1208FS DAQ 卡，则选择软件进行测试。
测试系统后，说明采集卡硬件正常，进行采集。
4、利用数据采集卡 DAQ 中的，模块编程。
注意！当 USB-1208FS 和计算机正在通信时，请不要拔出 USB 连接线，否则会丢失数据或损坏 USB-1208FS 。
如果 LED 指示灯从长亮状态突然熄灭，表示计算机和 USB-1208FS 之间的通信链路已经断 开了。
要重建计算机和 USB-1208FS 之间的通信连接，只需要从计算机拔除 USB 连接线，重新 插入 USB 连接线，LED 将会处于长亮状态。
三、 实验报告要求1、 画出连接线路。
2、 设计前面板。
3、 设计程序框图。
4、 设计结果分析。
注意：图表的标注要规范。
“六职口袋”之传感器与自动检测技术综合实训套件实训指导书目录教学情境一光学量的检测与控制 (3)教学情境二温度量的检测与控制 (9)教学情境三气体量的检测与控制 (15)教学情境四磁学量的检测与控制 (21)教学情境五位移量的检测与控制 (27)教学情境六模拟数据采集与控制 (35)教学情境一光学量的检测与控制一、情景目的：1、了解光学量的检测方法；2、掌握光敏电阻的工作原理；3、掌握光学量控制系统编程方法；4、能够实现光学量自动控制系统创新设计二、模块电路：光线亮度检测,光线亮度传感器，智能小车寻光模块模块特色：1、采用灵敏型光敏电阻传感器2、比较器输出，信号干净，波形好，驱动能力强，超过15mA。
3、配可调电位器可调节检测光线亮度4、工作电压3.3V-5V5、输出形式：DO 开关量输出（0 和1）和AO 模拟量输出（电压）6、设有固定螺栓孔，方便安装7、小板PCB 尺寸：3.2cm x 1.4cm8、使用宽电压LM393 比较器模块使用说明1、光敏电阻模块对环境光线最敏感，一般用来检测周围环境的光线的亮度，触发单片机或继电器模块等；2、模块在环境光线亮度达不到设定阈值时，DO 端输出高电平，当外界环境光线亮度超过设定阈值时，DO 端输出低电平；3、DO 输出端可以与单片机直接相连，通过单片机来检测高低电平，由此来检测环境的光线亮度改变；4、DO 输出端可以直接驱动本店继电器模块，由此可以组成一个光控开关。
5、小板模拟量输出AO 可以和AD 模块相连，通过AD 转换，可以获得环境光强更精准的数值三、电路连接：①将光敏电阻和四脚弯针焊接在传感器通用模块上②将传感器通用模块直接连接到开发板传感器通用模块接口或者采用排线将传感器通用模块与开发板P7接口相连。
③接通电源④按下按键S1⑤屏幕显示光照强度⑥减弱光照强度，报警指示灯点亮，蜂鸣器报警。
四、测试程序：***************************************************************** *********** 文件名: 光学量的检测与控制————光敏电阻GL5528传感器* 描述: 实现光照度检测与控制* 创建人：天之苍狼，2015年9月1日* 版本号：SHD_JY_ 1.04***************************************************************** *********** 1.通过本例程了解光敏电阻的工作原理，了解光学量检测方法* 2.了解掌握比较放大器的工作原理及对开关量的一般编程方法。
课程设计模拟量采集一、课程目标知识目标：1. 理解模拟量采集的基本概念，掌握模拟量传感器的工作原理；2. 学会使用常见的模拟量传感器进行数据采集，并能进行简单的数据转换和处理；3. 掌握模拟量采集在现实生活中的应用，了解其在不同行业的重要性和价值。
技能目标：1. 能够正确连接和使用模拟量传感器进行数据采集；2. 掌握使用编程软件对模拟量数据进行读取、转换和处理的方法；3. 能够运用所学的模拟量采集知识解决实际问题，进行简单的项目设计和实施。
情感态度价值观目标：1. 培养学生对模拟量采集技术的兴趣，激发其探索精神和创新意识；2. 增强学生对团队合作和问题解决的重视，培养其良好的沟通能力和协作精神；3. 提高学生对科技与生活的紧密联系的认识，使其能够关注社会问题，具备社会责任感。
分析课程性质、学生特点和教学要求：本课程为信息技术课程，适用于高年级学生。
学生已具备一定的电子技术基础和编程能力。
课程旨在通过模拟量采集的学习，提升学生的实践操作能力和创新能力。
教学要求注重理论与实践相结合，强调学生的动手实践和问题解决能力。
二、教学内容1. 模拟量采集基本概念：介绍模拟量、模拟信号、模拟量传感器等基本概念，结合教材第二章第一节内容，让学生理解模拟量采集的基础知识。
2. 模拟量传感器工作原理：讲解温度传感器、光强传感器、声音传感器等常见模拟量传感器的工作原理，结合教材第二章第二节内容，让学生掌握传感器的工作机制。
3. 模拟量数据采集与转换：学习使用Arduino等开发板读取模拟量传感器数据，并进行数据转换和处理。
参考教材第二章第三节，让学生学会编程实现模拟量数据的读取和处理。
4. 模拟量采集应用实例：分析模拟量采集在智能家居、环境监测、物联网等领域的应用，结合教材第二章第四节，让学生了解模拟量采集技术的实际应用。
5. 项目实践：设计一个简单的模拟量采集项目，如温度监测系统，要求学生分组合作，运用所学知识完成项目设计和实施，提升实践操作能力。
模拟量传感数据采集的实训方法和步骤
1. 引言
模拟量传感器是一种用于测量实际物理量的传感器，例如温度、压力、湿度等。
模拟量传感器通常输出一个连续变化的电压或电流信号，因此需要采集和处理这些模拟量数据。
实训方法和步骤的探讨将有助于学生更好地理解和应用传感器技术，并提高其在实际工程项目中的实践能力。
2. 实训准备
在进行模拟量传感数据采集的实训之前，需要进行一些准备工作，以确保实训的顺利进行。
2.1 设备准备
•一台计算机：用于数据采集和处理。
•模拟量传感器：根据实训需求选择合适的传感器。
•信号调理模块：用于将模拟信号转换为数字信号，通常采用模数转换器。
•数据采集器：用于接收并记录模拟量数据。
2.2 软件准备
•数据采集和处理软件：例如LabVIEW、MATLAB等，用于对采集到的数据进行处理和分析。
•数据采集接口：一般由设备提供商提供的软件接口，用于与数据采集器进行通信。
2.3 环境准备
•实验室环境：确保实验室安全，并提供所需设备和材料。
•实验仪器校准：确保传感器和仪器的测量准确性。
3. 数据采集过程
一般而言，模拟量数据采集的过程包括以下几个步骤：传感器连接、信号调理、数据采集和数据处理。
3.1 传感器连接
第一步是将传感器与数据采集系统正确连接。
通常，传感器会产生一个模拟量信号，需要通过信号线连接到信号调理模块的输入端口。
确保连接正确并固定可靠，避免信号干扰。
3.2 信号调理
模拟量信号通常需要经过信号调理模块进行处理，使其符合数据采集系统的输入要求。
主要包括以下几个方面： 1. 信号放大：有时候传感器输出的信号较小，需要经过放大才能达到数据采集系统的输入范围。
放大倍数需要根据具体传感器和应用而确定。
2. 信号滤波：在数据采集过程中，存在各种噪声源，例如电磁干扰和传感器本身的噪声。
信号滤波可以消除或减小这些噪声，以提高测量信号的准确性。
3. 信号线性化：某些传感器输出的模拟量信号不是线性的，需要进行线性化处理，使得输出信号与被测量之间保持一定的关系。
3.3 数据采集
数据采集是模拟量传感实训的核心部分。
借助数据采集器，可以将经过信号调理的模拟量信号转换为数字信号，并记录下来。
以下是数据采集的一般步骤： 1. 配置采样率：根据所需的采样精度和实验条件，选择合适的采样率。
过高的采样率会导致数据量过大，增加处理复杂度。
2. 启动数据采集器：使用相应的软件接口，启动数据采集器开始采集模拟量数据。
3. 数据记录：数据采集器会记录所采集到的模拟量数据，并存储在计算机中的指定位置。
3.4 数据处理
数据处理是对采集到的模拟量数据进行分析、展示和存储的过程。
以下是一些常见的数据处理方法： 1. 数据分析：使用数据采集和处理软件，对采集到的数据进行统计分析、频谱分析、滤波器设计等操作，以获取更多的信息。
2. 数据展示：通过绘制曲线图、柱状图等方式，将数据以可视化的形式展示出来，便于分析和展示。
3. 数据存储：将处理后的数据存储至本地计算机或云端，便于长期保存和后续研究。
4. 实训注意事项
在进行模拟量传感数据采集的实训时，需要注意以下几个方面：
4.1 安全性
模拟量传感器通常需要与不同的电压和电流进行连接，因此在操作过程中需要注意电气安全，并遵循实验室的相关安全规定。
4.2 仪器校准
为了保证实验结果的准确性，需要定期对传感器和仪器进行校准。
校准可以通过专业的仪器校准机构或者按照厂家提供的校准方法进行。
4.3 数据质量
在数据采集过程中，需要注意信号的有效性和准确性。
调试和修复可能出现的故障，确保采集到的数据具有一定的可信度。
5. 结论
通过模拟量传感数据采集的实训，学生将能够熟悉传感器的连接和信号调理、掌握数据采集和处理的基本步骤。
这将为他们未来在工程项目中应用传感器技术提供有力支持，并提高他们的实践能力。
同时，实训过程中需要注意安全和数据质量的问题，以确保实验顺利进行并获得可靠结果。
