篇一：精馏法分离乙醇—水报告
化工基础实验报告
精馏法分离乙醇—水体系
姓名：李伟峰
学号：
系别：_____化学工程系______
专业：石油加工生产技术
年级：20XX级
同组人：_赖仪凤,周春丹,陈茂飞,李伟勇
指导教师：_____陈少峰，梁燕，________
20XX年11月13
一、实验目的
(1)熟悉板式塔的结构及精馏流程；
(2)理论联系实际，掌握精馏塔的操作；
(3)学会精馏塔塔效率的测定方法。
(4)了解填料精馏塔的基本结构，熟悉精馏的工艺流程。
(5)掌握精馏过程的基本操作及调节方法。
(6)掌握测定塔顶、塔釜溶液浓度的实验方法。
(7)掌握精馏塔性能参数的测定方法，并掌握其影响因素。
(8)掌握用图解法求取理论板数的方法。

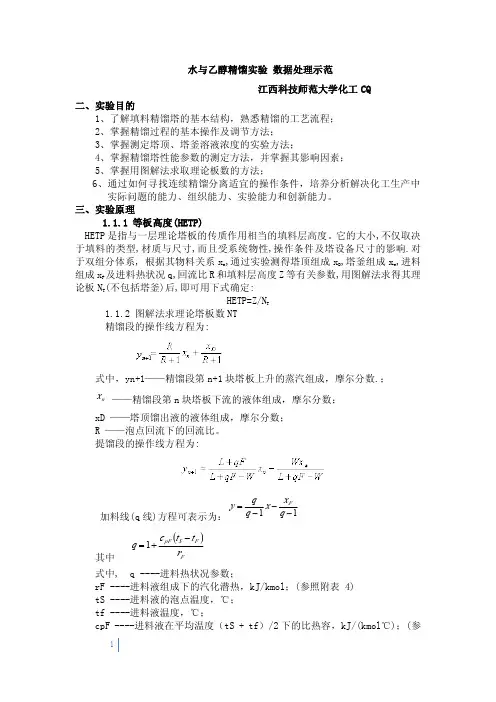

二．实验方法
本实验采用精馏法对乙醇—水混合液进行分离提纯，通过对全回流和部分回流条件下各参数的测定，进而由图解法求取其理论塔板数，确定出最适宜的精馏分离操作条件，并采用等板高度（heTp）来表示其分离能力。
1.实验装置与流程
本实验装置的主体设备是填料精馏塔，配套的有加料系统、回流系统、产品出料管路、残液出料管路、进料泵和一些测量、控制仪表。
精馏装置由板式精馏塔主体(包括塔釜、塔身和塔顶冷凝器)、加料系统，产品贮槽及测量仪表所组成。本精馏装置所采用的精馏塔为筛板塔，塔内径为50mm，塔板15块，板间距为100mm，开孔率4-6%、降液管管径φ14*2；塔釜以2支1kw的电加热棒进行加热，其中一支是常加热，而另一支通过自耦变压器可在0～1kw范围内调节；塔顶为盘管式冷凝器，上升蒸汽在盘管外冷凝，冷凝液流至分配器储槽，一部分回流至塔内，一部分作为产品输出。料液由泵输送，
经转子流量计计量后加入塔内。
本实验料液为乙醇溶液，由进料泵打入塔内，釜内液体由电加热器加热汽化，经填料层内填料完成传质传热过程，进入盘管式换热器管程，壳层的冷却水全部冷凝成液体，再从集液器流出，一部分作为回流液从塔顶流入塔内，另一部分作为产品馏出，进入产品贮罐；残液经釜液转子流量计流入釜液贮罐。
填料塔主要结构参数：塔内径D=68mm，塔内填料层总高Z=2m(乱堆)，填料为θ环。进料位置距填料层顶面1.2m处。塔釜为内电加热式，加热功率4.5Kw，有效容积为9.8L。塔顶冷凝器为盘管式换热器。
2实验步骤
全回流操作：
1）配料：在料液桶中配制浓度10%~20%的料液。将其装入原料罐中。
2)进料：常开所有料罐放空阀，打开泵出口的旁路阀，打开进料阀和管路阀，关闭部分回流进料阀阀，启动泵，把料液打入塔中。为了加快进料速度可以把旁路阀关闭。液位至容积的2/3处时，打开旁路阀，停泵，关闭管路阀。
料液浓度以塔运行后取样口分析为准。
3）加热：关闭进料阀、塔釜出料流量计阀门、塔顶出料流量计阀门，全开回流液流量计阀门，启动电加热管电源。
4）调节冷却水流量，建立全回流：当塔釜温度缓慢上
升至窥视节内有液体回流，即可观察到窥视节中有液体下流，开冷却水水源，打开冷却水进出口阀门，调节冷却水流量，进行全回流操作。建议冷却水流量为40-60m3/h左右。
5）读数、取样分析：当塔顶温度、回流量和塔釜温度
稳定后，记录加热电压、电流、冷凝水流量、回流量、塔顶温度和塔釜温度，并分别取塔顶样品、塔底样品送分析仪分析其塔顶浓度xD和塔釜浓度xw。
部分回流操作:
1）检查原料储罐中的料液是否够用。
2）待塔全回流操作稳定时，打开上部进料阀，在旁路
阀开通状态下，启动泵。再慢慢打开进料阀，调节进料量至适当的流量，建议7-8L/h左右，然后打开塔出料流量计至
某个流量，此时仍然关闭塔顶产品流量计的阀门，待系统稳定后，打开塔顶产品流量计的阀门，调节一回流比(R=1~4)，进行部分回流操作。操作中要使进料、出料量基本平衡，釜液残液出料量的调节要维持釜内液位不变。
3)当塔顶、塔釜温度稳定，各转子流量计读数稳定后，记录加热电压、电流、各流量计流量、塔顶温度和塔釜温度，并分别取塔顶样品、塔底样品、原料液送分析仪分析浓度。
4）实验结束时，先关掉加热电源，关闭进料泵、进料阀。待塔内没有回流液时，关闭冷凝水进水阀、冷却水水源
和精塔仪表电源。清理实验装置。
取样操作：
1）进料、塔顶、塔釜从各相应的取样阀放出。
2）取样前应先放空取样管路中残液，再用取样液润洗
试剂瓶，最后取10ml左右样品，并给该瓶盖标号以免出错，各个样品尽量可能同时取样。
3）将样品进行用液体比重计分析。
分析
在实验过程中，我们要保证塔釜的液面处于稳定状态，因为塔釜液面的稳定是保证精馏塔的平稳操作的重要条件
之一。只有塔釜液面稳定时，才能保证塔釜传热稳定以及由此决定的塔釜温度、塔内的上升蒸汽流量、塔釜液组成稳定等的稳定，从而确保塔的正常生产。釜液面的调节，多半是用釜液的排除量来控制的。釜液
面增高，排出量增大，釜液面降低，排出量减少
结论
本实验通过乙醇—水系统在板式精馏塔中各种分离条
件的优化,确定了一些分离参数。首先通过全回流（在工业
操作中，全回流并没有多大的用途，一般适用于开车）确定加热电压与电流,再在部分回流下确定回流比,从而得出一
组优化后的分离参数,主要结论如下：
1.影响塔板效率的因素主要有：气相与液相交换的快慢；
