1.MS主叫流程 MS主叫流程图如下所示。
Airbridge用户接口跟踪主叫信令流程： FCH SetupFCH Aquiredji
abcd
fg
e
h
MSBSCMSCBTSNull TrafficExtended Channel AssgnmentAssignment Request
Assignment CompletePreamble
CM Service RequestMS OriginationBS Ack Order
Service NegotiationBS Ack OrderMS Ack Order
klmVoice Conversation
Ring Back Tone MS主叫流程说明如下： 动作 动作描述 a 移动台发起呼叫（MS Origination）。 b 基站证实（BS Ack Order）。 c 基站向MSC发送业务请求消息（CM Service Request）。 d 同时基站开始建立业务信道（FCH Setup）。 e MSC向基站发送指配请求消息（Assignment Request）。 f 基站向移动台发送扩展信道指配消息（Extended Channel Assignment Message）。 g 基站捕获移动台（FCH Aquired）。 h 基站证实（BS Ack Order）。 i 移动台证实（MS Ack Order）。 j 业务协商过程（Service Negotiation）。 k 基站向MSC发送指配完成消息（Assignment Complete）。 l MSC通过业务信道向MS发送回铃音（Ring Back Tone）。 m 被叫方摘机，MS进入话音通话状态。 具体流程如下： 1. MS在空中接口的接入信道上向BSS发送Origination Message（起呼消息），并要求BSS应答。
2. BSS收到Origination Message（起呼消息）后向MS发送BS Ack Order（基站证实指令）。 3. BSS构造CM Service Request（业务请求消息）消息，封装后发送给MSC。对于需要电路交换的呼叫，BSS可以在该消息中推荐所需地面电路，并请求MSC分配该电路。
4. MSC向BSS发送Assignment Request（指配请求消息）消息，请求分配无线资源。如果MSC能够指配BSS在CM Service Request消息中推荐的地面电路，那么MSC将在Assignment Request消息中指配该地面电路。否则将指配其他地面电路。 5. BSS为MS分配业务信道后，在寻呼信道上发送Channel Assignment Message或Extended Channel Assignment Message（扩展信道指配消息），开始建立无线业务信道。
6. MS在指定的反向业务信道上发送Traffic Channel preamble （TCH Preamble）。 7. BSS捕获反向业务信道后，在前向业务信道上发送BS Ack Order（基站证实），并要求MS应答。
8. MS在反向业务信道上发送MS Ack Order（移动台证实），应答BSS的BS Ack Order。 9. BSS向MS发送Service Connect Message（业务连接消息）或Service Option Response Order（业务响应指令），以指定用于呼叫的业务配置。
10. MS收到Service Connect Message或Service Option Response Order后，开始根据指定的业务配置处理业务，并以Service Connect Completion Message（业务连接完成消息）作为响应。
11. 无线业务信道和地面电路均成功连接后，BSS向MSC发送Assignment Complete Message（指配完成消息），并认为该呼叫进入通话状态。
12. 在业务信道帧内提供呼叫进程音的情况下，回铃音将通过话音电路向MS发送。
2.MS被叫流程 MS被叫流程图如下所示。 Airbridge用户接口跟踪被叫信令流程：
FCH SetupFCH Aquiredji
abcd
fg
e
h
MSBSCMSCBTSNull TrafficExtended Channel AssgnmentAssignment Request
Assignment CompletePreamble
Paging ResponseMS Page ResponseBS Ack Order
Service NegotiationBS Ack OrderMS Ack Order
klm
Voice ConversationAlert With Information
MS PagePaging RequestMS Ack OrderConnect OrderBS Ack OrderConnect
nopqr MS被叫流程说明如下：
动作 动作描述 a MSC发起寻呼移动台（MS Page） b 移动台发寻呼响应消息（MS Page Response）。 c 基站证实（BS Ack Order）。 d 基站向MSC发送寻呼响应消息（Page Response）。 e 同时基站开始建立业务信道(FCH Setup)。 f MSC向基站发送指配请求消息(Assignment Request)。 g 基站向移动台发送扩展信道指配消息(Extended Channel Assignment Message)。 h 基站捕获移动台(FCH Aquired)。 i 基站证实(BS Ack Order)。 j 移动台证实(MS Ack Order)。 k 业务协商过程(Service Negotiation)。 l 基站向MSC发送指配完成消息(Assignment Complete )。 m MSC通过业务信道向MS发振铃音(Alert With Information)。 n 移动台证实(MS Ack Order)。 o 移动台摘机(Connect Order) p 基站证实(BS Ack Order) q 基站向MSC转发移动台摘机消息 r 通话双方进入通话状态

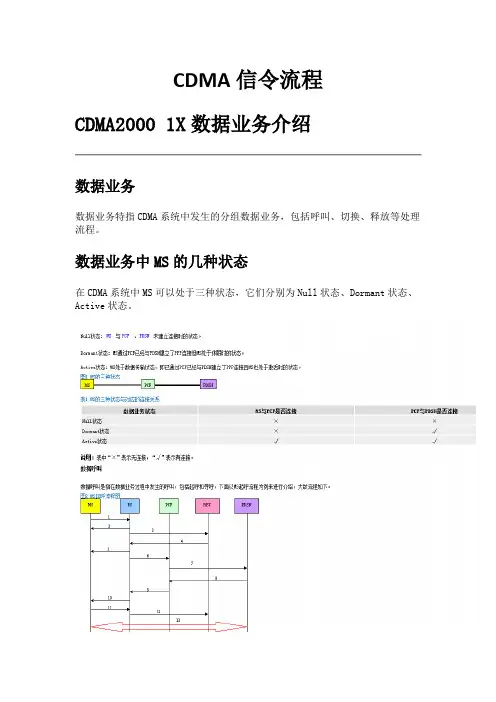

3.CDMA2000 1X数据业务流程 1X数据业务存在三种状态：空状态（Null）、激活态 （Active）、休眠态 （Dormant） 激活态（Active）：AT 和AN 之间存在空中业务信道，两边可以发送数据，A8、A10 连接保持。 休眠状态（Dormant）：AT 和AN 站之间不存在空中业务信道，但是AT 与PDSN之间存在PPP链接，A8 连接释放，A10 连接保持。 空状态（NULL）：AT 和AN 之间不存在空中业务信道，AT 与PDSN 之间也不存在PPP 链接， A8、A10 连接释放。
1X数据业务始呼流程图如下所示。 1X数据业务始呼流程说明如下。 1. MS在空中接口的接入信道上向BSS发送Origination Message（起呼消息）。 2. BSS收到Origination Message后向MS发送BS Ack Order（基站证实指令）。 3. BSS构造CM Service Request（业务请求消息）消息发送给MSC。 4. 鉴权通过, 并且户具有数据业务使用权限此用当HLR, MSC向BSS发送Assignment Request（指配请求）消息，要求BSS分配无线资源。
5. BSS向PCF发送A9-Setup-A8消息，请求建立A8连接。 6. PCF向PDSN发送A11-Registration-Request消息，请求建立A10连接。 7. PDSN接受A10连接建立请求，向PCF返回A11-Registration-Reply消息，建立A10连接。 8. PCF向BSS返回A9-Connect-A8消息，A8与A10连接建立成功。 9. BSS将在空中接口的寻呼信道上发送Extended Channel Assignment Message（ECAM）建立空口信道。
10. MS在指定的反向业务信道上发送Traffic Channel preamble （TCH Preamble）。 11. BSS捕获反向业务信道后，在前向业务信道上发送BS Ack Order，并要求MS应答。 12. MS在反向业务信道上发送MS Ack Order，应答BSS的BS Ack Order。并且在反向业务信道上传送空的业务帧。
13. BSS向MS发送Service Connect Message或Service Option Response Order，以指定用于呼叫的业务配置。
14. MS收到Service Connect Message后，MS开始根据指定的业务配置处理业务，并以Service Connect Completion Message作为响应，完成空口信道的建立。
15. 无线业务信道和地面电路均建立并且完全互通后，BS向MSC发送Assignment Complete Message。
16. MS与PDSN之间协商建立PPP连接，Mobile IP接入方式还要建立Mobile IP连接，PPP消息与Mobile IP消息在业务信道上传输。
17. PPP连接建立完成后，数据业务进入连接态。 4.EVDO数据业务流程
EVDO存在三种用户状态：激活态（Active）、休眠态（Dormant）和空闲态（Idle） 激活态：AT与PDSN之间存在空口连接、A8连接、A10连接和PPP连接，可以进行数据传送。休眠态：AT与PDSN之间仅存在A10连接和PPP会话，没有空口连接和A8连接，此时要传输数据必须重建空口连接和A8连接转入激活态。
空闲态：没有空口连接、A8连接、A10连接和PPP连接和会话。
（1） AT始发的数据业务呼叫流程
