主被叫整个呼叫流程信令列表解析

VOLTE-SIP完整信令解析1.主叫与被之间的SIPSIPSIP呼叫业务流程如下：呼叫业务流程如下：2. SIP信令完整解析：(1). 用户 A ，摘机对用户 B 发起呼叫，用户 A 首先向 AS 服务器发起 INVITE 请求。

(2). AS 服务器回复 100 Trying 给用户 A 说明收到 INVITE 请求。

(3). AS 服务器通过认证确认用户认证已通过后，向被叫终端 B 转送 INVITE 请求。

(4). 用户 B 向 AS 服务器送呼叫处理中的应答消息， 100 Trying 。

(5). 用户 B 向 AS 服务器送 183 Session Progress 消息，提示建立对话的进度信息。

（此时被叫 QCI1 专用承载建立）(6). AS 服务器向主叫终端 A 转送 183 Session Progress 消息，终端 A 了解到整个 Session 的建立进度消息。

(7). 终端A 向AS 服务器回复临时应答消息PRACK ，表示收到183 Session Progress 消息。

（此时主叫 QCI1 专用承载建立）(8). AS 服务器向被叫终端 B 转送临时应答消息 PRACK ，终端 B 了解到终端 A 收到 183 Session Progress 消息。

(9). 被叫终端B 向AS 服务器发送200 OK 消息，表示183 Session Progress 请求已经处理成功。

(10). AS 服务器向主叫终端 A 转送 200 OK 消息。

(11). 主叫终端 A 向 AS 服务器发送 UPDATE 消息，意在与被叫终端 B 协商相关 SDP 信息。

(12). AS 服务器向被叫终端 B 转送 UPDATE 消息。

(13). 被叫终端 B 向 AS 服务器发送 200 OK 消息，表示 UPDATE 请求已经处理成功。

( 14). AS 服务器向主叫用户 A 转送 200 OK 消息，通知用户 AUPDATE 请求已经处理成功。

一次完整GSM主被叫通话的信令流程1.一次完整主叫通话的信令流程Mobile Station NetworkSystem information type 1Channel RequestImmediate AssignmentCM Service RequestClassmark Change控制参数更改CM Service AcceptAuthentication Request鉴别请示Authentication ResponseCiphering Mode Command 计算类型命令Ciphering Mode CompleteSetupCall ProceedingAssignment CommandAssignment CompleteAlerting 发信号ConnectConnect acknowledge 确认DisconnectReleaseRelease CompleteChannel Release2 需要注意的几点信令（1）在被叫时的Paging Request 与Idle时的Paging Request 的区别在于前者在寻呼时包含有TMSI（临时用户识别码），如果为主叫起呼，则从Channel Request信令开始计算（2）Ciphering Mode 为加密模式（3）在Setup之后若手机为主叫则是Call Proceeding,手机为被叫则是Call Confirmed(证实)。

一次完整被叫通话的信令流程MobileStation NetworkPaging RequestChannel RequestImmediate AssignmentPaging ResponseClassmark ChangeAuthentication RequestAuthentication ResponseCiphering Mode CommandCiphering Mode CompleteSetupCall ConfirmedAssignment CommandAssignment CompleteAlertingConnectConnect acknowledgeDisconnectReleaseRelease CompleteChannel Release2 需要注意的几点信令（1）在被叫时的Paging Request 与Idle时的Paging Request 的区别在于前者在寻呼时包含有TMSI。

主叫信令细解✓1、CHANNEL_REQUEST–Channel request信息包含3bits的建立原因，5bits手机随机选取的Random Reference–建立原因包含呼叫响应、紧急呼叫或其他业务如主叫、短消息或位置更新–Random Reference 用来区分同时请求接入网络的手机✓2、CHANNEL_REQUIRED–包含Channel request的所有信息、TDMA frame number 、Access Delay–Access Delay 是BTS预估的第一次timing advance✓3、CHANNEL_ACTIVATION–收到channel-required 后BSC要分配给该呼叫SDCCH–信息包含DTX control, channel description, mobile allocation, 手机和基站的最大power levels ,BSC计算出的timing advance✓4、CHANNEL_ACTIVATION_ACK–channel activation 的响应–BTS收到该消息后收发就用SACCH✓5、IMMEDIATE_ASSIGNMENT_COMMAND–BSC告知BTS要用的SDCCH信道特征✓6、IMMEDIATE_ASSIGNMENT–BTS在AGCH上通知手机SDCCH信道特征–参数包括the page mode, SDCCH channel 描述, SACCH, hopping indicator, 初始timing advance, mobile allocation (假如开启了跳频)–还包括手机原先发送的request reference (random reference和TDMA frame number)，用来识别相应的手机–手机可以开始启用SDCCH✓7、CM_SERVICE_REQUEST–手机在SDCCH发送layer2信令SABM (Set Asynchronous Balanced Mode)给BTS–SABM包括一个layer3服务请求信息，用来向网络侧指示服务类型✓8、ESTABLISH_INDICATION–BTS通过Establish Indication消息应答Immediate Assignment Command–Establish Indication有两个用处，一是在本阶段通过BTS表明手机已经占用上了SDCCH,二是BTS识别主信令信道，以便加入layer3信息✓9、CM_SERVICE_REQUEST–送到MSC✓10、UA–BTS应答手机发送的SABM✓11、PROCESS_ACCESS_REQUEST–把手机的接入请求向VLR发送✓12、AUTHENTICATE–VLR发起鉴权请求✓13、AUTHENTICATION_REQUEST–MSC在DT1 (Data Form 1)上发送Authentication Request ，消息包含RAND✓14、AUTHENTICATION_REQUEST–BSC经BTS发送给手机✓15、AUTHENTICATION_RESPONSE–手机应答Authentication Request ，包含SRES–鉴权有两种算法A3和A8，算法和32位密钥Ki存在SIM卡中，鉴权中心(AuC) 也有相同的信息。

主叫：1、rrc连接请求（UE—RNC、RACH）可看出业务类型（speech（12.2k）、video（64k））；包含UE标识：TMSI、LAI=MCC+MNC+LAC；请求原因：主叫会话、被叫会话、短信发送、短信接收、FTP下载、注册；UE能力：是否支持GSM等。

2、RNC要求NODEB建立无线链路，准备无线资源（建立在DCH上才有）RL建立请求、RL建立响应、DL SYNC、UL SYNC。

3、rrc连接建立（RNC—UE、FACH）包含rrc建立的链路消息（建立在公共信道或DCH）、频点、上行最大发射功率等；RNC侧还可以看到UE的IMSI、TMSI、P-TMSI，功率步长等。

4、rrc连接建立完成（UE—RNC、DCCH）UE上报自己的能力：功率支持等级、是否支持GSM、多载波、FDD/TDD。

5、CM服务请求（初始直传消息、RNC—UE、DCCH）业务请求：呼叫、紧急呼叫、短消息等。

6、初始化UE消息（RNC—UE）7、直传消息（鉴权请求消息、CN—RNC）8、直传消息（鉴权请求消息、RNC—UE）9、直传消息（鉴权响应、UE—RNC—CN）10、安全模式建立过程，同鉴权过程11、身份认证请求（RNC—UE）12、身份认证响应（UE—RNC）13、SETUP（UE—RNC）包含UE支持的语音编码及被叫号码。

14、呼叫进程启动（RNC—UE）表明请求的呼叫已被接受。

15、Rab指派请求（CN—RNC）Rab建立是为了UE与CN间传送语音、数据及多媒体业务，rrc建立则是为了建立UE—RNC—CN之间的信令连接。

16、无线链路重配置准备（RNC—NODEB）NODEB建立DCH来承载rab。

17、无线链路重配置完毕（NODEB—RNC）18、rb建立（RNC—UE）建立一个新的物理承载，包含扩频因子信息。

19、rb建立完成（UE—RNC）表明请求的呼叫已被接受。

20、rab指派响应（RNC—CN）表明rab建立完成。

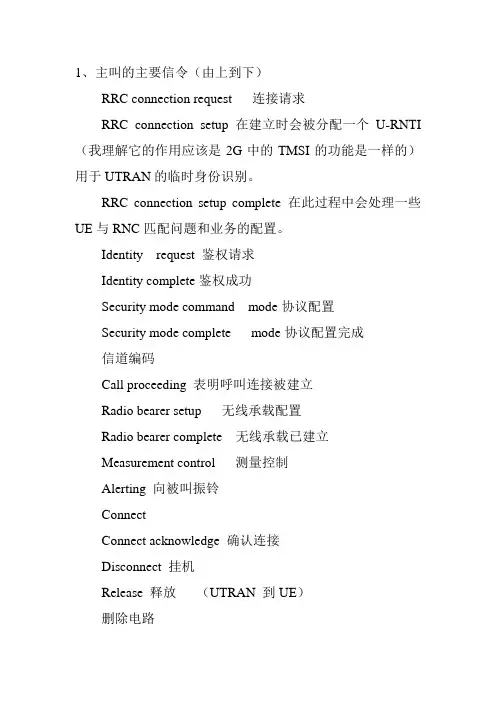

1、主叫的主要信令（由上到下）
RRC connection request 连接请求
RRC connection setup在建立时会被分配一个U-RNTI （我理解它的作用应该是2G中的TMSI的功能是一样的）用于UTRAN的临时身份识别。

RRC connection setup complete 在此过程中会处理一些UE与RNC匹配问题和业务的配置。

Identity request 鉴权请求
Identity complete鉴权成功
Security mode command mode协议配置
Security mode complete mode协议配置完成
信道编码
Call proceeding 表明呼叫连接被建立
Radio bearer setup 无线承载配置
Radio bearer complete 无线承载已建立
Measurement control 测量控制
Alerting 向被叫振铃
Connect
Connect acknowledge 确认连接
Disconnect 挂机
Release 释放（UTRAN 到UE）
删除电路
释放成功（UE到UTRAN）
RRC connect release complete 释放成功（释放过程中一般由CN发起，首先释放UE的连接后，在释放与NodeB的连接，RRC释放就是呼叫的结束）。

2、被叫主要信令（由上到下）
Paging type 寻呼
Paging response 被叫响应寻呼
Call confirmed 呼叫建立被确认。

手机作主叫的信令流程：手机作被叫的信令流程：MOC第3层信令过程：Uplink Channel Request---------------RACH Downlink Immediate Assignment-------AGCHUplink CM Service Request-----------SDCCH Downlink Authentication Request--------SDCCH Uplink Authentication Request--------SDCCH Downlink Ciphering Mode Command----SDCCH Uplink Ciphering Mode Complete-----SDCCH Uplink Setup----------------------------SDCCH Downlink Assignment Command--------SDCCH Uplink Assignment complete-----------FACCH(TCH) Downlink Alerting-------------------------FACCH Downlink Connect-------------------------FACCH Uplink Connect Acknowledge--------FACCH--------------------通话------------------------------Uplink Disconnect---------------------FACCH Downlink Release--------------------------FACCH Uplink Release Complete--------------FACCH Downlink Channel Release----------------FACCHMTC第3层信令过程：Downlink Paging request type 1--------PCHUplink Channel Request---------------RACH Downlink Immediate Assignment-------AGCHUplink Paging response----------------SDCCH Downlink Authentication Request--------SDCCH Uplink Authentication Request--------SDCCH Downlink Ciphering Mode Command----SDCCH Uplink Ciphering Mode Complete-----SDCCH Uplink Setup----------------------------SDCCH Downlink Assignment Command--------SDCCH Uplink Assignment complete-----------FACCH(TCH) Uplink Alerting-------------------------FACCHUplink Connect-------------------------FACCH Downlink Connect Acknowledge--------FACCH--------------------通话------------------------------Uplink Disconnect---------------------FACCH Downlink Release--------------------------FACCH Uplink Release Complete--------------FACCHDownlink Channel Release----------------FACCH请详细说一下位置更新的流程及每一步所传送的消息当手机发现当前小区的位置区识别码LAC与SIM卡中存储的LAC值不一致时就发起一次位置更新请求。

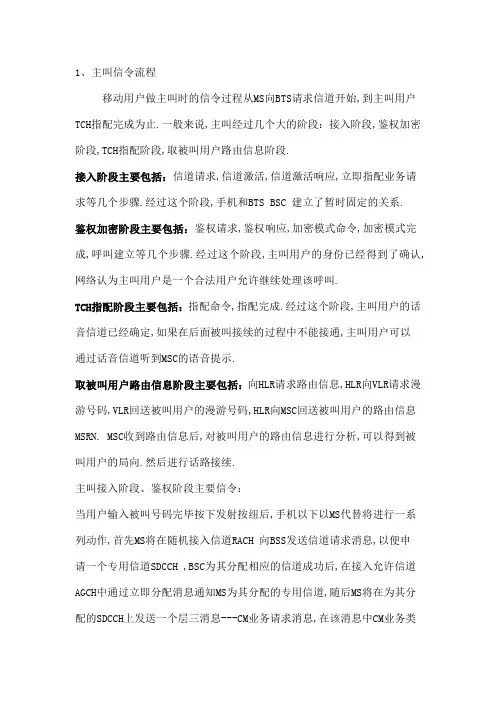

1、主叫信令流程移动用户做主叫时的信令过程从MS向BTS请求信道开始,到主叫用户TCH指配完成为止.一般来说,主叫经过几个大的阶段：接入阶段,鉴权加密阶段,TCH指配阶段,取被叫用户路由信息阶段.接入阶段主要包括：信道请求,信道激活,信道激活响应,立即指配业务请求等几个步骤.经过这个阶段,手机和BTS BSC 建立了暂时固定的关系.鉴权加密阶段主要包括：鉴权请求,鉴权响应,加密模式命令,加密模式完成,呼叫建立等几个步骤.经过这个阶段,主叫用户的身份已经得到了确认,网络认为主叫用户是一个合法用户允许继续处理该呼叫.TCH指配阶段主要包括：指配命令,指配完成.经过这个阶段,主叫用户的话音信道已经确定,如果在后面被叫接续的过程中不能接通,主叫用户可以通过话音信道听到MSC的语音提示.取被叫用户路由信息阶段主要包括：向HLR请求路由信息,HLR向VLR请求漫游号码,VLR回送被叫用户的漫游号码,HLR向MSC回送被叫用户的路由信息MSRN. MSC收到路由信息后,对被叫用户的路由信息进行分析,可以得到被叫用户的局向.然后进行话路接续.主叫接入阶段、鉴权阶段主要信令：当用户输入被叫号码完毕按下发射按纽后,手机以下以MS代替将进行一系列动作,首先MS将在随机接入信道RACH 向BSS发送信道请求消息,以便申请一个专用信道SDCCH ,BSC为其分配相应的信道成功后,在接入允许信道AGCH中通过立即分配消息通知MS为其分配的专用信道,随后MS将在为其分配的SDCCH上发送一个层三消息---CM业务请求消息,在该消息中CM业务类型为移动发起呼叫,该消息被BSS透明的传送至MSC,MSC收到CM业务请求消息后,通过处理接入请求消息通知VLR处理此次MS的接入业务请求,同时,由于在BSC和MSC之间用到了SCCP有连接服务,为建立SCCP连接,MSC还将向BSC回连接确认消息,收到业务接入请求后,VLR将首先查看在数据库中该MS是否有鉴权三参组,如果有将直接向MSC下发鉴权命令,否则向相应的HLR/AUC请求鉴权参数,从HLR/AUC得到三参组,然后再向MSC下发鉴权命令.MSC收到VLR发送的鉴权命令后,通过BSS向MS下发鉴权请求,在该命令中含有鉴权参数,MS收到鉴权请求后,利用SIM卡中的IMSI和鉴权算法,得出鉴权结果,通过鉴权响应消息送达MSC, MSC将鉴权结果回送VLR, 由VLR 核对MS上报的鉴权结果和从HLR取得的鉴权参数中的结果,如果二者不一致拒绝此次接入请求,此次呼叫失败,如果二者一致,则鉴权通过,鉴权通过后,VLR将首先向MSC下发加密命令,然后通知MSC,该MS此次接入请求已获通过,MSC通过BSS通知MS业务请求获得通过,然后MSC向MS下发加密命令,该命令内含加密模式,MS收到此命令并完成加密后回送加密完成消息,到此MS完成了整个接入阶段的工作.TCH指配阶段、取被叫漫游号码阶段主要信令经过接入阶段和鉴权加密过程后,主叫用户的合法身份已经得到确认,已经接入了网络,为继续进行呼叫,需要更为详细的信息,按照规范,此时MS将发送一个set up消息,在此消息中携带有被叫号码和主叫标识等更为详细的信息,MSC收到此消息后,首先通过消息向VLR查询该用户的相关业务信息,VLR根据此次业务类别和开户时MS已经申请的业务信息,决定此次呼叫是否可以继续,如果可以继续,通过完成呼叫消息向MSC回送该用户数据,MSC收到该信息后,通过呼叫继续消息经BSS通知MS呼叫在继续处理之中,然后,根据A接口电路情况,向BSC发送指配请求消息,在该消息中选定某条A接口电路,BSC收到该指令后向BTS、 MS指定无线资源,MS收到该指令后,占用成功回送分配完成消息,到此TCH指配阶段完成,本局的无线资源和A接口电路均已成功分配.MSC收到MS上报的指配完成消息后,进行被叫分析,根据被叫号码寻址到HLR,发送路由信息请求消息,HLR收到该消息后,根据被叫IMSI查询得到被叫所在的VLR,向被叫所在的VLR请求漫游号码,被叫所在的VLR在受到请求漫游号码消息后,为对应的MS分配MSRN ,然后在请求漫游号码响应消息中回送给HLR, HLR得到该MSRN后,向主叫所在MSC发送路由信息响应消息,MSC从该消息中得到被叫的MSRN, 根据MSRN进行局间中继选路,并向被叫所在的MSC发送IAI消息.至此主叫信令流程基本结束.2、被叫信令流程对移动用户来说,被叫的过程从MSC向BSC发起对被叫用户的寻呼开始,到主叫和被叫通话为止.一般来说,被叫流程经过几个大的阶段：接入阶段、鉴权加密阶段、TCH指配阶段、通话阶段.接入阶段主要包括：手机收到BTS的寻呼命令后,信道请求,信道激活,信道激活响应,立即指配,寻呼响应.经过这个阶段,手机和BTS、BSC 建立了暂时固定的关系.鉴权加密阶段主要包括：鉴权请求,鉴权响应,加密模式命令,加密模式完成,呼叫建立.经过这个阶段,被叫用户的身份已经得到了确认,网络认为被叫用户是一个合法用户.TCH指配阶段主要包括：指配命令,指配完成.经过这个阶段,被叫用户的话音信道已经确定,被叫振铃,主叫听回铃音.如果这时被叫用户摘机,主被叫用户进入通话状态.当一个端局MSC收到它局发送的IAI消息后,为了确定被叫用户是否能够接受此次呼叫,MSC会首先通过消息向相应的VLR查询有关该被叫用户的用户信息,如果VLR通过查询用户信息,发现该用户可以接受此次呼叫未关机且允许接受呼叫,会向MSC发送寻呼命令消息,在该消息中,在该消息中含有用户的位置信息LAI,MSC收到此信息后,查询数据,得到控制此位置区的BSC的信令点编码,向相应的BSC下发寻呼命令,BSC通知所控制的BTS在寻呼信道PCH 下发寻呼消息.手机一直在侦听该信道,当收到寻呼自身的消息后,在随机接入信道RACH 上报寻呼响应消息由于在A接口用到了SCCP的有连接服务所以寻呼响应同时被视为SCCP的连接建立请求消息MSC的SCCP 层对应的应该回一个连接证实消息,同时MSC向VLR发送处理接入请求消息,VLR首先启动鉴权流程,查看该用户的鉴权参数组,如果VLR中没有该用户的鉴权三参组,VLR会发起向HLR取鉴权参数的过程详细过程可以参见主叫用户的接入过程中的鉴权过程,否则VLR会直接向MSC发送启动鉴权消息,在启动鉴权消息中含有该用户的一个鉴权三参组RAND 、KC、 SERS,MSC收到该消息后,MSC收到该消息后,会继续通知对应的BSC、BTS下发鉴权命令,MS收到鉴权请求后,根据SIM卡中的KI, 计算出对应的SERS,之后,将SERS在鉴权响应消息中上报MSC,MSC回送至VLR VLR收到鉴权响应消息后,核对上报的SERS和从HLR得到的三参组中的SERS是否一致,如果一致,向MSC发送接入请求接受消息,通知MSC该用户的此次接入请求被接受.并通过完成呼叫消息向MSC回送被叫的用户信息；如果不一致,此次呼叫将被拒绝.被叫TCH指配阶段通话阶段主要信令流程：MSC收到完成呼叫消息后,向BSS侧发送SETUP消息,提示将建立呼叫,MS收到该消息后,回送呼叫证实消息,之后,MSC选择相应的A接口电路,向对应的BSC发送指配请求消息,BSC根据资源情况分配相应的无线资源,并通知MS,MS占用成功后回送指配完成消息,同时被叫MS开始震铃,向其所在MSC 回震铃消息,该MSC向主叫所在MSC回地址全消息,主叫所在MSC向MS发送被叫震铃消息,此时主机用户可以听到回铃音；被叫用户如果决定接受此次呼叫,按应答按纽,此动作被手机翻译成为CONNECT消息,向MSC发送,MSC收到该消息后,向主叫MSC发送应答消息ANC,主叫MSC收到此消息后,向主叫MS发送连接建立请求消息,主叫MS相应的向主叫所在MSC回连接证实消息,此消息经被叫MSC传送至被叫MS,于是,本此呼叫开始通话双方进行通话.3、切换信令流程1小区内切换2小区间切换3外部切换。

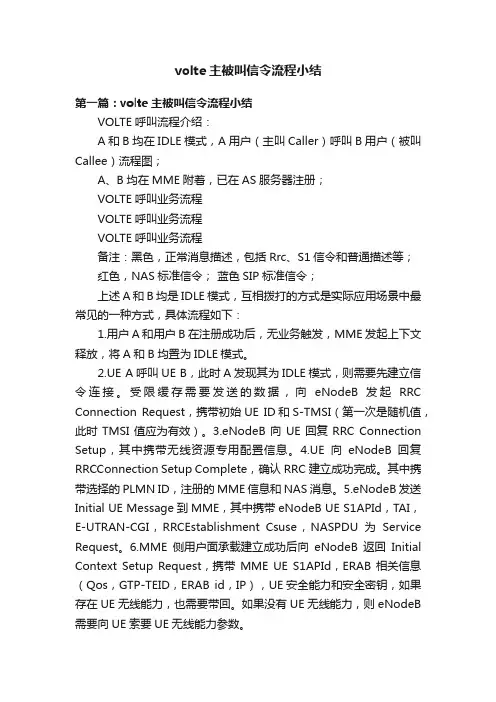

volte主被叫信令流程小结第一篇：volte主被叫信令流程小结VOLTE呼叫流程介绍：A和B均在IDLE模式，A用户（主叫Caller）呼叫B用户（被叫Callee）流程图；A、B均在MME附着，已在AS服务器注册；VOLTE呼叫业务流程VOLTE呼叫业务流程VOLTE呼叫业务流程备注：黑色，正常消息描述，包括Rrc、S1信令和普通描述等；红色，NAS标准信令；蓝色SIP标准信令；上述A和B均是IDLE模式，互相拨打的方式是实际应用场景中最常见的一种方式，具体流程如下：1.用户A和用户B在注册成功后，无业务触发，MME发起上下文释放，将A和B均置为IDLE模式。

2.UE A呼叫UE B，此时A发现其为IDLE模式，则需要先建立信令连接。

受限缓存需要发送的数据，向eNodeB发起RRC Connection Request，携带初始UE ID和S-TMSI（第一次是随机值，此时TMSI值应为有效）。

3.eNodeB向UE回复RRC Connection Setup，其中携带无线资源专用配置信息。

4.UE向eNodeB回复RRCConnection Setup Complete，确认RRC建立成功完成。

其中携带选择的PLMN ID，注册的MME信息和NAS消息。

5.eNodeB发送Initial UE Message到MME，其中携带eNodeB UE S1APId，TAI，E-UTRAN-CGI，RRCEstablishment Csuse，NASPDU为Service Request。

6.MME侧用户面承载建立成功后向eNodeB返回Initial Context Setup Request，携带MME UE S1APId，ERAB相关信息（Qos，GTP-TEID，ERAB id，IP），UE安全能力和安全密钥，如果存在UE无线能力，也需要带回。

如果没有UE无线能力，则eNodeB 需要向UE索要UE无线能力参数。

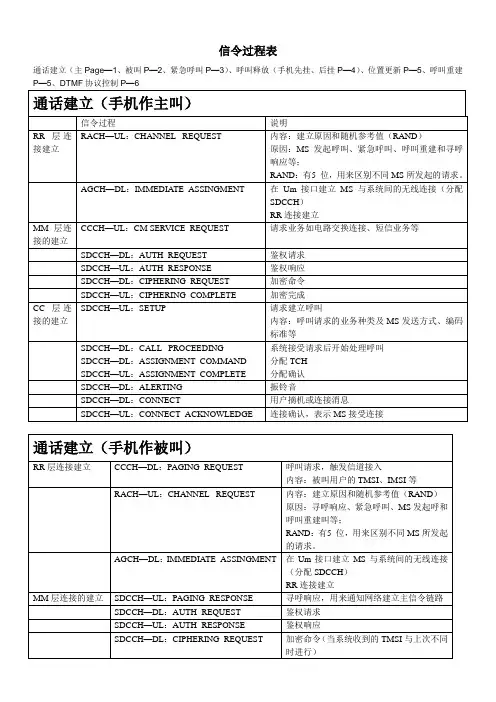

信令过程表通话建立（主Page—1、被叫P—2、紧急呼叫P—3）、呼叫释放（手机先挂、后挂P—4）、位置更新P—5、呼叫重建P—5、DTMF协议控制P—6通话建立（手机作主叫）信令过程说明RR层连接建立RACH—UL：CHANNEL _REQUEST内容：建立原因和随机参考值（RAND）原因：MS发起呼叫、紧急呼叫、呼叫重建和寻呼响应等；RAND：有5 位，用来区别不同MS所发起的请求。

AGCH—DL：IMMEDIA TE_ASSINGMENT 在Um接口建立MS与系统间的无线连接（分配SDCCH）RR连接建立MM层连接的建立CCCH—UL：CM SERVICE_REQUEST 请求业务如电路交换连接、短信业务等SDCCH—DL：AUTH_REQUEST 鉴权请求SDCCH—UL：AUTH_RESPONSE 鉴权响应SDCCH—DL：CIPHERING_REQUEST 加密命令SDCCH—UL：CIPHERING_COMPLETE 加密完成CC层连接的建立SDCCH—UL：SETUP 请求建立呼叫内容：呼叫请求的业务种类及MS发送方式、编码标准等SDCCH—DL：CALL _PROCEEDINGSDCCH—DL：ASSIGNMENT_COMMANDSDCCH—UL：ASSIGNMENT_COMPLETE系统接受请求后开始处理呼叫分配TCH分配确认SDCCH—DL：ALERTING 振铃音SDCCH—DL：CONNECT 用户摘机或连接消息SDCCH—UL：CONNECT_ACKNOWLEDGE 连接确认，表示MS接受连接通话建立（手机作被叫）RR层连接建立CCCH—DL：PAGING_REQUEST 呼叫请求，触发信道接入内容：被叫用户的TMSI、IMSI等RACH—UL：CHANNEL _REQUEST内容：建立原因和随机参考值（RAND）原因：寻呼响应、紧急呼叫、MS发起呼和呼叫重建叫等；RAND：有5 位，用来区别不同MS所发起的请求。

1、主叫信令流程移动用户做主叫时的信令过程从MＳ向BTS请求信道开始,到主叫用户TCＨ指配完成为止。

一般来说,主叫经过几个大的阶段：接入阶段，鉴权加密阶段，TCH指配阶段,取被叫用户路由信息阶段。

接入阶段主要包括：信道请求，信道激活，信道激活响应,立即指配业务请求等几个步骤。

经过这个阶段，手机和BＴS ＢSC建立了暂时固定的关系。

鉴权加密阶段主要包括:鉴权请求，鉴权响应，加密模式命令,加密模式完成，呼叫建立等几个步骤。

经过这个阶段,主叫用户的身份已经得到了确认,网络认为主叫用户是一个合法用户允许继续处理该呼叫。

TCH指配阶段主要包括：指配命令，指配完成。

经过这个阶段,主叫用户的话音信道已经确定,如果在后面被叫接续的过程中不能接通，主叫用户可以通过话音信道听到MSC的语音提示。

取被叫用户路由信息阶段主要包括:向ＨLＲ请求路由信息,HLR向VＬR请求漫游号码，VLＲ回送被叫用户的漫游号码，HLR向MＳC回送被叫用户的路由信息(MSRN）。

MSＣ收到路由信息后,对被叫用户的路由信息进行分析，可以得到被叫用户的局向。

然后进行话路接续。

主叫接入阶段、鉴权阶段主要信令:当用户输入被叫号码完毕按下发射按纽后,手机(以下以ＭS代替)将进行一系列动作,首先MS将在随机接入信道(RACH ）向BＳS发送信道请求消息，以便申请一个专用信道（SDCC Ｈ），BSC为其分配相应的信道成功后,在接入允许信道(AGCH）中通过立即分配消息通知MＳ为其分配的专用信道，随后MS将在为其分配的SDCCH上发送一个层三消息---CＭ业务请求消息，在该消息中CＭ业务类型为移动发起呼叫,该消息被ＢSＳ透明的传送至MSC,ＭSC收到ＣM业务请求消息后,通过处理接入请求消息通知VLR处理此次MS的接入业务请求，（同时，由于在BSC和MSＣ之间用到了ＳＣCＰ有连接服务,为建立SCCP连接，ＭSC 还将向BSＣ回连接确认消息），收到业务接入请求后,ＶLR将首先查看在数据库中该MS是否有鉴权三参组,如果有将直接向MＳC下发鉴权命令，否则向相应的HＬR/AＵＣ请求鉴权参数,从HLR／AUＣ得到三参组,然后再向MSC下发鉴权命令。

主叫与被叫之间的SIP呼叫业务流程如下：2. SIP信令完整解析：(1).用户A ，摘机对用户B发起呼叫，用户A首先向AS服务器发起INVITE请求。

(2).AS服务器回复100 Trying给用户A说明收到INVITE请求。

(3).AS服务器通过认证确认用户认证已通过后，向被叫终端B转送INVITE请求。

(4).用户B向AS服务器送呼叫处理中的应答消息，100 Trying。

(5).用户B向AS服务器送183 Session Progress消息，提示建立对话的进度信息。

（此时被叫QCI1专用承载建立）(6).AS服务器向主叫终端A转送183 Session Progress消息，终端A了解到整个Session的建立进度消息。

(7).终端A向AS服务器回复临时应答消息PRACK，表示收到183 Session Progress消息。

（此时主叫QCI1专用承载建立）(8).AS服务器向被叫终端B转送临时应答消息PRACK，终端B了解到终端A收到183 Session Progress 消息。

(9).被叫终端B向AS服务器发送200 OK消息，表示183 S essi o n Progre ss请求已经处理成功。

(10).AS服务器向主叫终端A转送200 OK消息。

(11).主叫终端A向AS服务器发送UPDATE消息，意在与被叫终端B协商相关SDP信息。

(12).AS服务器向被叫终端B转送UPDATE消息。

(13).被叫终端B向AS服务器发送200 OK消息，表示UPDATE请求已经处理成功。

(14).AS服务器向主叫用户A转送200 OK消息，通知用户A UPDATE请求已经处理成功。

(15).被叫用户B振铃，用户振铃后，向AS服务器发送180 Ringing振铃信息。

(16).AS服务器向主叫终端A转送180 Ringing振铃信息。

(17).被叫终端B向AS服务器发送200O K消息，表明主叫最初的I N V I T E请求已经处理成功。

信令流程详解1 信令分析在分析问题时，请参照正确的流程，逐步检查到底哪一条消息没有收到，并且分析上一条消息里面携带的内容，从而定位原因所在。

1.1 主被叫呼叫建立流程1.1.1正常信令在分析接入问题时，请参照上图所示正确的流程，逐步检查到底哪一条消息没有收到，且分析上一条消息里面携带的内容，从而定位原因所在【注】Abis-BTS setup消息里面，携带了接入的小区、扇区、walsh码、频点。

关键点1：BSC向MSC发送CM Service Request后，是否收到Assignment Request。

如果没有收到MSC发的Assignment Request,等到6s后定时器超时，基站会给手机发送release order.这种情况是A1接口失败。

关键点2：BTS是否向BSC发送Abis-BTS Setup Ack。

Abis如有问题，如误码高、信令链路带宽不足等，将会体现为Abis无法建链成功，话统原因“指配资源失败”关键点3：是否发送ECAM（扩展信道指配消息）消息。

如Abis 正常建链，但却没有发送ECAM消息，在话统里面会体现为“指配资源失败”，可能原因是walsh、CE、power不足。

关键点4：是否在F-DSCH发送order message，如没有收到，说明捕获业务信道前导帧失败。

关键点5：是否发送Assignment complete。

如发送表明呼叫建立成功。

如没有收到，在话统里面体现为“信令交互失败”。

被叫流程与主叫几乎完全一致，被叫中的Paging Response相当于主叫的origination message。

1.1.2典型异常信令1、A1接口失败。

2、传输误码率高导致指配资源失败3、信令交互失败引起信令交互失败一般是空口原因，本案例比较特殊，该基站下面呼叫全部失败，通过结合CSL分析，发现存在大量0x0c8b （SDU_ADD_LINK_FAIL）接入失败，怀疑FMR 板有故障，在征得客户同意基础上复位IP框后（该框下仅有这一个基站）解决。

VoLTE基本信令流程解析⽬录41VoLTE介绍及演进2VoLTE协议栈与关键技术3TD-LTEVoLTE及SRVCC参数配置VoLTE基本流程及信令解析VoLTE基本流程与信令解析VoLTE呼叫业务流程VoLTE基本流程与信令解析VoLTE呼叫业务流程VoLTE基本流程与信令解析VoLTE呼叫业务流程VoLTE基本流程与信令解析上述A和B均是IDLE模式，互相进⾏拨打的⽅式是实际应⽤场景中最常见的⼀种⽅式了，具体流程如下。

1.⽤户A和B在注册成功后，⽆业务触发，MME发起上下⽂释放，将A和B均置为IDLE模式。

2.UEA呼叫UEB，此时A发现其为IDLE模式，则需要先建⽴信令连接。

⾸先缓存需要发送的数据，向eNodeB发起RRCConnectionRequest，携带初始UEID和S-TMSI（第⼀次是随机值，此时TMSI值应为有效）。

3.eNodeB向UE回复RRCConnectionSetup，其中携带⽆线资源专⽤配置信。

4.UE向eNodeB回复RRConnectionSetupComplete，确认RRC建⽴成功完成。

其中携带选择的PLMNID，注册的MME信息（plmn-id、mmegi、mmec），NAS消息（ServiceRequest）。

5.eNodeB发送InitialUEMessage到MME，其中携带eNodeBUES1APId，TAI，E-UTRAN-CGI，RRCEstablishmentCause，NASPDU为ServiceRequest。

6.MME侧⽤户⾯承载建⽴成功后向eNodeB返回InitialContextSe tupRequest，携带MMEUES1APId，ERAB相关信息（QOS，GTP-TEID，ERABId，IP），UE安全能⼒和安全密钥，如果存在UE⽆线能⼒，也需要带回。

如果没有UE⽆线能⼒，则eNodeB需要向UE所要UE⽆线能⼒参数。

7.⽆线承载的建⽴，对上下⽂进⾏处理，eNodeB向UE发送RRCConnectionReconfiguration消息，其中包含测量配置，移动性配置，⽆线资源配置（RBs，MAC主要配置，物理信道配置），NAS信息和安全配置等信息。

主叫、被叫信令流程今天我和大家一起探讨一下关于网优掉话的相关问题，但是在讲解掉话问题之前，我想首先给大家介绍一下简单的通话过程和手机作为被叫和主叫的信令接续过程，然后再和大家探讨一下怎样处理掉话方面的问题。

MSISDN IMSI MSCIMSI MSRN下例是一个北京的固定电话用户拨打广州的一个移动用户的呼叫接续过程中各种识别码的应用过程。

1、主叫拨号。

北京市话用户A拨打广州GSM用户B的MSISDN号码，PSTN网络的交换机分析MSISDN号码，得知B用户为移动用户，它把呼叫转到GSM网络上距它最近的一个具有入口功能的移动业务交换中心GMSC。

2、GMSC分析被叫号码。

GMSC分析该号码为广州位置寄存器HLR的用户后将MSISDN号码送至广州HLR，要求查询有关该被叫用户目前所在的位置信息。

3、HLR申请漫游号码MSRN。

HLR把MSISDN号码转换成IMSI后查出用户目前处于哪个MSC并将该IMSI发至该MSC，向该MSC申请分配一个漫游号码。

4、选定漫游号码MSRN。

MSC收到IMSI后临时给被叫用户B分配一个漫游号码并将此号码送回HLR，再由HLR发给GMSC使用。

5、连接呼叫至被叫所在的MSC。

GMSC收到MSRN后，用此号码选择一条出中继路由至MSC。

MSC将负责本次呼叫的建立和计费功能。

6、令被叫所在位置区内的所有基站发寻呼信息。

被叫MSC发出寻呼命令到MS所在位置区内的所有无线基站，再由基站向被叫用户B发呼叫信号。

7、基站寻呼被叫用户B。

基站收到寻呼命令后，将该寻呼消息（含有MS的IMSI）通过无线控制信道发射。

MS接收到寻呼后向基站发回响应信号。

8、呼叫连接。

MS响应信号经BTS、BSC送回MSC，经鉴权、设备识别后认为合法，则令BSC给该MS分配一条TCH，接通MSC至BSC的路由，并向主叫送回铃音，向被叫振铃。

当被叫摘机应答，则系统开始计费。

以上的只是比较简单的粗略的说明了一下我们大家在打电话的时候所经过的过程。
