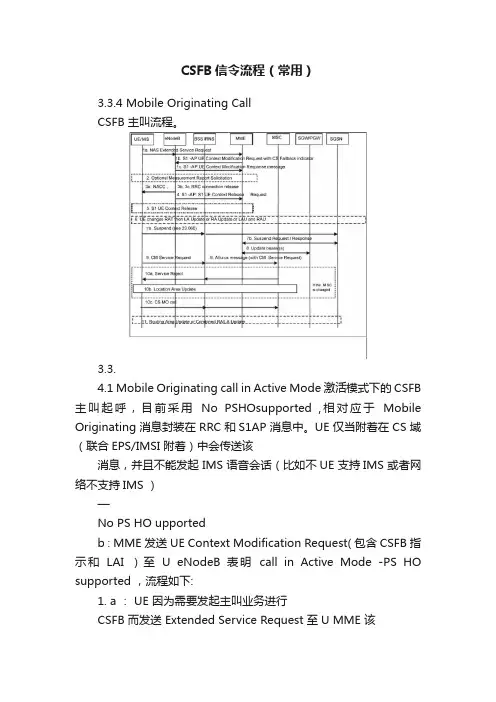

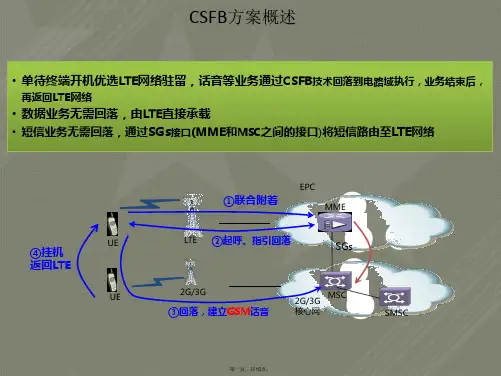

CSFB信令流程(常用)3.3.4 Mobile Originating CallCSFB 主叫流程。
3.3.4.1 Mobile Originating call in Active Mode 激活模式下的 CSFB 主叫起呼,目前采用No PSHOsupported ,相对应于Mobile Originating 消息封装在 RRC 和S1AP 消息中。
UE 仅当附着在 CS 域(联合EPS/IMSI 附着)中会传送该消息,并且不能发起 IMS 语音会话(比如不UE 支持IMS 或者网络不支持IMS )—No PS HO upportedb : MME 发送 UE Context Modification Request( 包含CSFB 指示和LAI )至U eNodeB 表明call in Active Mode -PS HO supported ,流程如下:1. a : UE 因为需要发起主叫业务进行CSFB 而发送 Extended Service Request 至U MME 该络。
如果MME觉得CSFB有必要优先处理,则在发到eNodeB 的消息中将设置优先级参数比如CSFB High Priority 。
c: eNodeB 响应上下文修改,发送Con text Modification Respo nse 消息。
2. eNodeB可选性请求UE发送测量报告来决定回落的目标GERAN/UTRAN网络只会执行3a、3b、3c 中的一个。
3. a:如果UE和网络支持异系统切换CCO(cell change order)到GERAN并且目标小区是GERAN:eNodeB可以通过发送RRC消息给UE触发异系统间小区改变命令( NACE选)至U GERAN 的相邻小区。
异系统间小区改变命令可能包含CSFB指示符给UE小区更换命令表明是CSFB触发的。
如果异系统间小区改变(inter-RAT cell change order) 命令包含CSFB指示符,并且UE无法建立连接到目标RAT贝U UE认为CSFB已经失败。

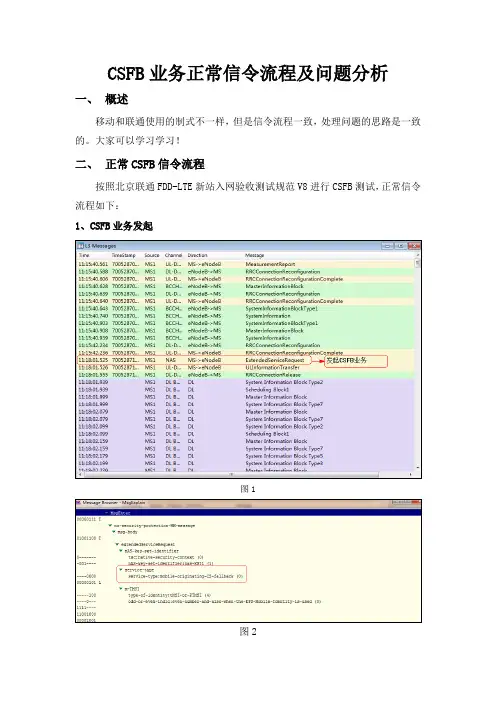

CSFB业务正常信令流程及问题分析一、概述移动和联通使用的制式不一样,但是信令流程一致,处理问题的思路是一致的。
大家可以学习学习!二、正常CSFB信令流程按照北京联通FDD-LTE新站入网验收测试规范V8进行CSFB测试,正常信令流程如下:1、CSFB业务发起图1图2UE向eNodeB发起ExtendServiceRequest,此时说明开始发起CSFB业务。
双击ExtendServiceRequest信令也可以看到此时服务类型是service-type:mobile-originating-cs-fallback即手机主叫CSFB(如图2红框所示)。
2、LTE重定向图3如果CSFB业务可以正常进行,那么eNodeB会向UE发从RRCConnectionRelese信令,此时将进行LTE向WCDMA的重定向。
双击此条信令,在msg中给定要重定向的频点,进行测量,如果符合重定向的条件,上报测量报告,实行重定向。
图4图5如图4与图5所示,UE已从LTE重定向至WCDMA,频点为10713。
3、重定向WCDMA后正常语音业务UE重定向至WCDMA后能够按正常语音呼叫流程进行,而ExtendServiceRequest至Alerting信令之间的间隔即为此次CSFB业务时延。
图64、通话结束后返回LTE网络占用WCDMA通话结束后,应直接返回LTE网络。
由于此时正处于LTE建站初期,WCDMA如没有向LTE开启Fast Return开关,手机不会自动返回至LTE网络。
三、 CSFB问题排查通过这几天对新开站进行CSFB业务测试,发现部分基站CSFB业务存在问题,主要出现两种问题:1、LTE基站TAC配置与WCDMA邻区的LAC不一致如果LTE基站TAC配置与WCDMA邻区的LAC不一致,容易导致UE无法找到对应的WCDMA服务小区,导致CSFB无法做业务。
图7图8如图7所示,由于LTE基站TAC配置与WCDMA邻区的LAC不一致,UE无法进行CSFB业务,一直在重复做附着与分离。

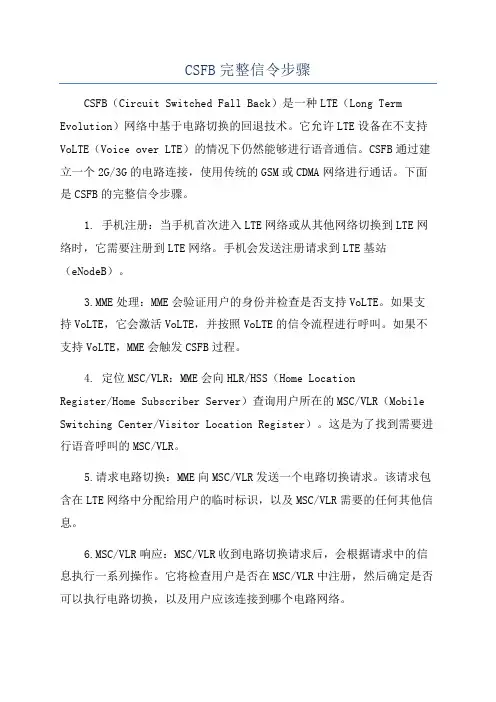

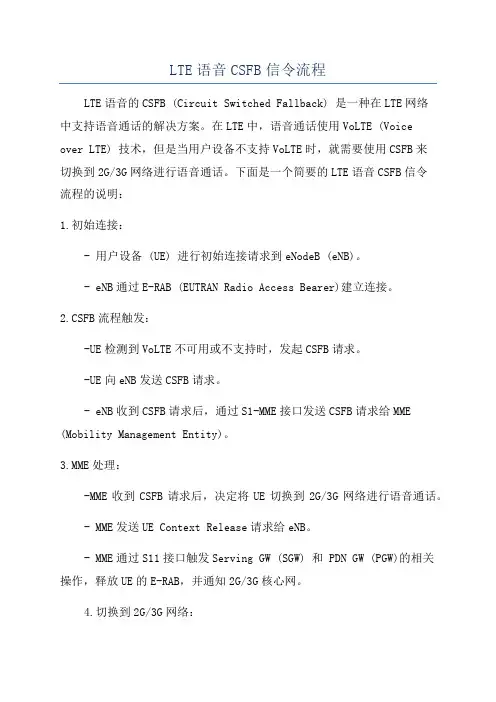

CSFB完整信令步骤CSFB(Circuit Switched Fall Back)是一种LTE(Long Term Evolution)网络中基于电路切换的回退技术。
它允许LTE设备在不支持VoLTE(Voice over LTE)的情况下仍然能够进行语音通信。
CSFB通过建立一个2G/3G的电路连接,使用传统的GSM或CDMA网络进行通话。
下面是CSFB的完整信令步骤。
1. 手机注册:当手机首次进入LTE网络或从其他网络切换到LTE网络时,它需要注册到LTE网络。
手机会发送注册请求到LTE基站(eNodeB)。
3.MME处理:MME会验证用户的身份并检查是否支持VoLTE。
如果支持VoLTE,它会激活VoLTE,并按照VoLTE的信令流程进行呼叫。
如果不支持VoLTE,MME会触发CSFB过程。
4. 定位MSC/VLR:MME会向HLR/HSS(Home LocationRegister/Home Subscriber Server)查询用户所在的MSC/VLR(Mobile Switching Center/Visitor Location Register)。
这是为了找到需要进行语音呼叫的MSC/VLR。
5.请求电路切换:MME向MSC/VLR发送一个电路切换请求。
该请求包含在LTE网络中分配给用户的临时标识,以及MSC/VLR需要的任何其他信息。
6.MSC/VLR响应:MSC/VLR收到电路切换请求后,会根据请求中的信息执行一系列操作。
它将检查用户是否在MSC/VLR中注册,然后确定是否可以执行电路切换,以及用户应该连接到哪个电路网络。
7.电路网络请求:MSC/VLR向GSM或CDMA电路核心网络发送一个电路网络请求。
该请求包含用户的临时标识和所需的电路网络信息。
8.电路网络建立:电路核心网络接收到电路网络请求后,会根据请求中的信息建立电路连接。
这涉及到分配用户一个临时电路号码,并确保与呼叫目的地的网络进行通信。

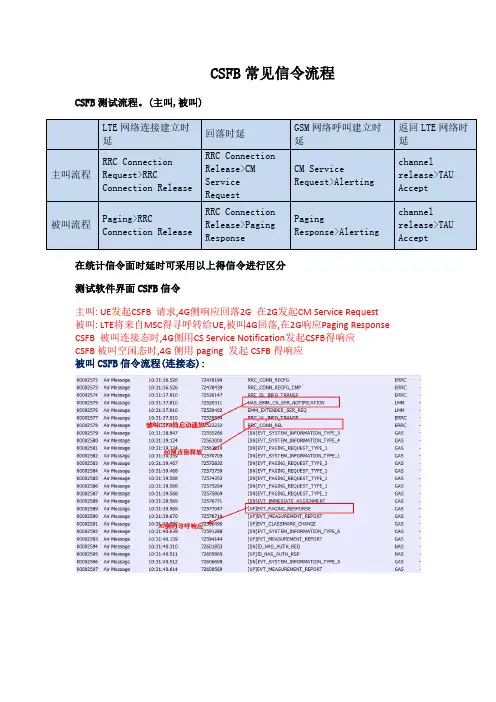

CSFB常见信令流程CSFB测试流程。
(主叫,被叫)LTE网络连接建立时延回落时延GSM网络呼叫建立时延返回LTE网络时延主叫流程RRC ConnectionRequest>RRCConnection ReleaseRRC ConnectionRelease>CMServiceRequestCM ServiceRequest>Alertingchannelrelease>TAUAccept被叫流程Paging>RRCConnection ReleaseRRC ConnectionRelease>PagingResponsePagingResponse>Alertingchannelrelease>TAUAccept 在统计信令面时延时可采用以上得信令进行区分测试软件界面CSFB信令主叫: UE发起CSFB 请求,4G侧响应回落2G 在2G发起CM Service Request被叫: LTE将来自MSC得寻呼转给UE,被叫4G回落,在2G响应Paging ResponseCSFB 被叫连接态时,4G侧用CS Service Notification发起CSFB得响应CSFB被叫空闲态时,4G侧用paging 发起CSFB得响应被叫CSFB信令流程(连接态):被叫CSFB信令流程(空闲态):主叫CSFB信令流程:CSFB在不同无线环境下得差异跨LA: UE在2G发起CM Service Request或Paging response时需要事先做LAU同LA: UE在2G发起CM Service Request或Paging response不需要做LAU。

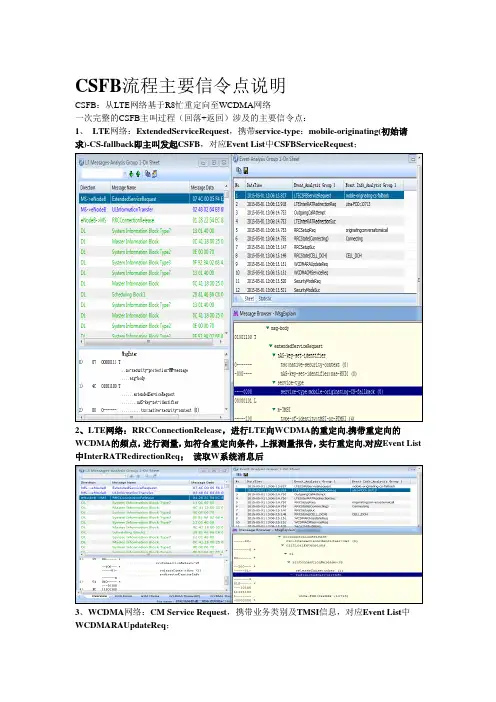

CSFB流程主要信令点说明CSFB:从LTE网络基于R8忙重定向至WCDMA网络一次完整的CSFB主叫过程(回落+返回)涉及的主要信令点:1、LTE网络:ExtendedServiceRequest,携带service-type:mobile-originating(初始请求)-CS-fallback即主叫发起CSFB,对应Event List中CSFBServiceRequest;2、LTE网络:RRCConnectionRelease,进行LTE向WCDMA的重定向,携带重定向的WCDMA的频点,进行测量,如符合重定向条件,上报测量报告,实行重定向,对应Event List 中InterRATRedirectionReq;读取W系统消息后3、WCDMA网络:CM Service Request,携带业务类别及TMSI信息,对应Event List中WCDMARAUpdateReq;4、WCDMA网络:Alerting,表示核心网给主叫回振铃音,被叫已接通,对应Event List中LTECSFBServiceSuc;(另通过Setup消息可以查看被叫号码)5、WCDMA网络:RRC Connection Release,对应Event List(另用户主动挂机对应Disconnect 消息,方向为UL,RRC Connection Release消息为网络侧下发,DL)6、LTE网络:TrackingAreaUpdateRequest,携带TAU类别(combined-TA)、TAL对应的WCDMA侧LAC信息,对应Event List中TAUpdateSuc。
被叫区别于主叫在于:1、LTE网络中ExtendedServiceRequest前还有Paging消息(与主叫类似的是ExtendedServiceRequest中也携带CS Fallback指示字段,主叫为MO,被叫为MT);2、WCDMA网络中Paging Response消息取代CM Service Request消息。

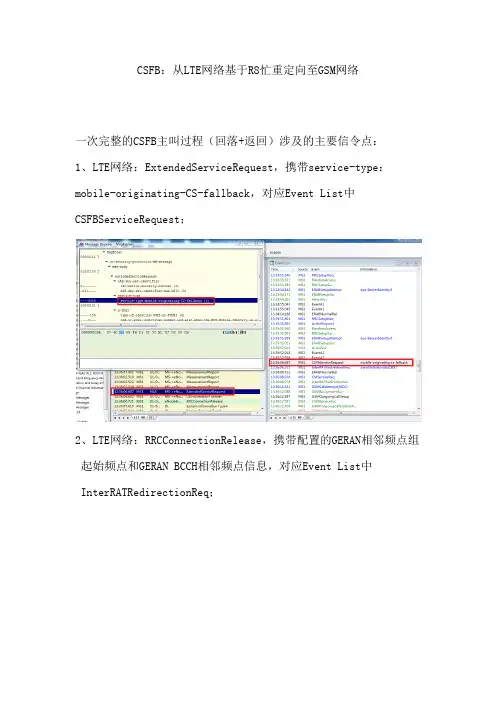

CSFB:从LTE网络基于R8忙重定向至GSM网络一次完整的CSFB主叫过程(回落+返回)涉及的主要信令点:1、LTE网络:ExtendedServiceRequest,携带service-type:mobile-originating-CS-fallback,对应Event List中CSFBServiceRequest;2、LTE网络:RRCConnectionRelease,携带配置的GERAN相邻频点组起始频点和GERAN BCCH相邻频点信息,对应Event List中InterRATRedirectionReq;3、GSM网络:CM Service Request,携带业务类别及TMSI信息,对应Event List中InterRATRedirectionSuc;4、GSM网络:Alerting,表示核心网给主叫回振铃音,被叫已接通,对应Event List中CSFBServiceSuc;(另通过Setup消息可以查看被叫号码)5、GSM网络:Channel Release,对应Event List中目前版本显示有误(GSMCallDropped);(另用户主动挂机对应Disconnect消息,方向为UL,Channel Release消息为网络侧下发,DL)6、LTE网络:TrackingAreaUpdateAccept,携带TAU类别(combined-TA)、TAL对应的GSM侧LAC信息,对应Event List中TAUpdateSuc。
被叫区别于主叫在于:1、LTE网络中ExtendedServiceRequest前还有Paging消息(与主叫类似的是ExtendedServiceRequest中也携带CS Fallback指示字段,主叫为MO,被叫为MT);2、GSM网络中Paging Response消息取代CM Service Request消息。
如下为一次完整的CSFB被叫流程主要信令截图:1、LTE网络:Paging,无对应Event;2、LTE网络:ExtendedServiceRequest,携带service-type:mobile-terminating-CS-fallback,对应Event List中CSFBServiceRequest;3、LTE网络:RRCConnectionRelease,对应Event List中InterRATRedirectionReq;4、GSM网络:Paging Response,对应Event List中GSMCallAttempt (MTC);5、GSM网络:Alerting,对应Event List中CSFBServiceSuc;6、GSM网络:Channel Release,无对应Event;7、LTE网络:TrackingAreaUpdateAccept,对应Event List中TAUpdateSuc。

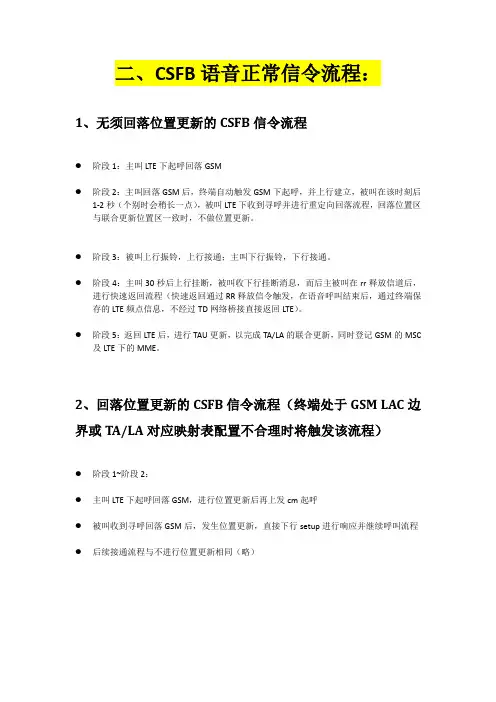

二、CSFB语音正常信令流程:
1、无须回落位置更新的CSFB信令流程
●阶段1:主叫LTE下起呼回落GSM
●阶段2:主叫回落GSM后,终端自动触发GSM下起呼,并上行建立,被叫在该时刻后
1-2秒(个别时会稍长一点),被叫LTE下收到寻呼并进行重定向回落流程,回落位置区与联合更新位置区一致时,不做位置更新。
●阶段3:被叫上行振铃,上行接通;主叫下行振铃,下行接通。
●阶段4:主叫30秒后上行挂断,被叫收下行挂断消息,而后主被叫在rr释放信道后,
进行快速返回流程(快速返回通过RR释放信令触发,在语音呼叫结束后,通过终端保存的LTE频点信息,不经过TD网络桥接直接返回LTE)。
●阶段5:返回LTE后,进行TAU更新,以完成TA/LA的联合更新,同时登记GSM的MSC
及LTE下的MME。
2、回落位置更新的CSFB信令流程(终端处于GSM LAC边界或TA/LA对应映射表配置不合理时将触发该流程)
●阶段1~阶段2:
●主叫LTE下起呼回落GSM,进行位置更新后再上发cm起呼
●被叫收到寻呼回落GSM后,发生位置更新,直接下行setup进行响应并继续呼叫流程●后续接通流程与不进行位置更新相同(略)
CSFB语音事件分析类型:
