定位轴线基本概念演示教学

定位放线是施工前对建筑物进行 位置和轴线的确定，是施工中的
重要环节
通过测量和定位技术，将设计图 纸上的建筑物在实地进行定位和
放样
需要综合考虑设计要求、施工条 件、地形地貌等多方面因素，确
保定位放线的准确性和可靠性
02
定位放线的依据
设计图纸
规划部门提供的规划红线 施工场地的现状
施工合同和规划许可证
《建筑物定位放线》PPT课件
目录
• 引言 • 定位放线的依据 • 定位放线的实施步骤 • 定位放线的注意事项 • 定位放线的工具与技术 • 定位放线的案例分析
01
引言
定位放线的重要性
确保建筑物按照设计 要求准确建造
提高施工效率，减少 不必要的损失和浪费
保证工程质量，避免 返工和安全隐患
定位放线的概念
其他相关要素的确定应遵循符合设计要求、考虑地形 条件、施工误差小的原则，并应与定位点、定位轴线 和建筑物外轮廓相配合，共同确定建筑物的位置和形 状。
04
定位放线的注意事项
保证精度
1
定位放线是建筑物施工中的重要环节，精度要求 高，需使用专业测量设备和方法，确保测量数据 的准确性和可靠性。
2
在定位放线过程中，应采取有效措施减小误差， 如多次测量、取平均值等，以提高定位精度。
施工场地的地下管线
施工场地的地上障碍物和 构筑物
施工场地的地下障碍物和 构筑物
03
定位放线的实施步骤
确定定位点
定位点是建筑物在地面上的基准 点，用于确定建筑物的位置和方
向。
在确定定位点时，需要考虑建筑 物的设计要求、地形条件、施工 条件等因素，以确保定位点的准ห้องสมุดไป่ตู้

• 结构标高：楼地层结构表面的标高
14
15
尺寸之间的差数，应由允许偏差值加以限制。
定位轴线
定位轴线：用来确定建筑物主要结构构件位置及其标志尺寸的基准线 ，同时也是施工放线的基线。用于平面时称平面定位轴线；用于竖向时称 为竖向定位轴线。
（１）平面定位轴线编号。 （２）竖向定位轴线。
（1）平面定位轴线
平面定位轴线应设横向定位轴线和纵向定位轴线。
（如跨度、柱距、层高等），以及建筑制品、构配件、有关设备位置界限之 间的尺寸。 （2）构造尺寸
构造尺寸是建筑制品、构配件等生产的设计尺寸。 一般情况下，构造尺 寸加上缝隙尺寸等于标志尺寸。缝隙尺寸的大小，宜符合模数数列的规定。
（3）实际尺寸 实际尺寸是建筑制品、建筑构配件等的实有尺寸。实际尺寸与构造
底层墙体与顶层墙体厚度相同
底层墙体与顶层墙体厚度不相同
11
2)承重内墙定位轴线
12
２ （１）标高的种类。 （２）建筑构件的竖向定位。
13
（１）标高的种类。
• 绝对标高：又称绝对高程或海拔高度，绝对标高为72，26.
• 相对标高：又称假定标高，一般将建筑物底层地面定位相对标
•
高零点，一般用
表示
• 建筑标高：楼地层装修面层的标高
四、 建筑模数协调统一标准及定位轴线
建筑模数
１.基本 模数
２.导出 模数
1
建筑模数是选定的标准尺度单位，作为建筑空间建筑构配件、建筑 制品以及有关建筑设备等尺寸相互间协调的基础和增值单位。
1、 基本模数 基本模数是模数协调中选用的基本尺寸单位。其数值定为100mm，符
号为M. 1M＝100mm。
2、 导出模数 扩大模数：扩大模数是基本模数的整倍数,有3M、6M、12M、15M、30M、60M

定位轴线的画法
定位轴线的画法
1，打开格式点击图层界限。

每次绘图首先都要做这一步，不要忘了。

2，再看命令工具栏如果显示的是《0，0》，则直接点击回车键，如果不是，则在命令工具栏输入《0,0》。

3，再输入《42000，29700》回车。

4，再输入Z回车，然后输入A回车。

5，然后打开格式工具栏点击图层，新建一个图层《新建图层直接点击回车键即可》，并命名为定位轴线或是ZX也可以。

然后点击线型的颜色，对颜色进行设置，定位轴线为红色，直接点击红色即可，然后对线型进行设置，定位轴线为点画线，点击线型，会出现一个对话框，然后点击加载，会出现很多线型，将鼠标放在左侧的线型上并点击《随便那条线就行》，然后输入C即可找到你想要的线型了，找到线型后点击即可，然后又会出现一个对话框，再点击你刚才选的线型即可，然后双击刚才新建的图层前面会出现一个对勾，若没有在点击知道有对勾为止，最后点击确定即可。

6，然后点击格式工具栏点击线型，会出现一个对话框，再对话框的右上角《删除下面》会一个显示细节，点击它《若是隐藏细节则不需要点击》，将全局比例因子改为100即可。

7，然后打开命令工具栏上的正交，打开对象捕捉，并对对象捕捉进行设置，右击对象捕捉点击设置，会出现一对话框，
将对话框的左侧的全部打钩，右侧只勾选垂足。

然后点击确定即可
8，最后点击直线或是直接输入L回车。

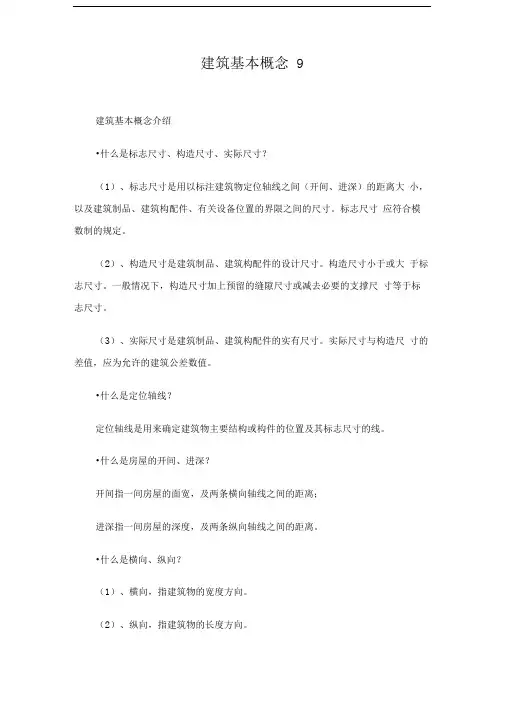

建筑基本概念9建筑基本概念介绍•什么是标志尺寸、构造尺寸、实际尺寸？（1）、标志尺寸是用以标注建筑物定位轴线之间（开间、进深）的距离大小，以及建筑制品、建筑构配件、有关设备位置的界限之间的尺寸。

标志尺寸应符合模数制的规定。

（2）、构造尺寸是建筑制品、建筑构配件的设计尺寸。

构造尺寸小于或大于标志尺寸。

一般情况下，构造尺寸加上预留的缝隙尺寸或减去必要的支撑尺寸等于标志尺寸。

（3）、实际尺寸是建筑制品、建筑构配件的实有尺寸。

实际尺寸与构造尺寸的差值，应为允许的建筑公差数值。

•什么是定位轴线？定位轴线是用来确定建筑物主要结构或构件的位置及其标志尺寸的线。

•什么是房屋的开间、进深？开间指一间房屋的面宽，及两条横向轴线之间的距离；进深指一间房屋的深度，及两条纵向轴线之间的距离。

•什么是横向、纵向？（1）、横向，指建筑物的宽度方向。

（2）、纵向，指建筑物的长度方向。

（3）、沿建筑物宽度方向设置的轴线叫横向轴线。

其编号方法采用阿拉伯数字从左至右编写在轴线圆内。

（4）、沿建筑物长度方向设置的轴线叫纵向轴线。

其编号方法采用大写字母从上至下编写在轴线圆内（其中字母I、O、Z 不用）。

•什么是横墙？什么是纵墙？（1）、横墙是沿建筑物宽度方向布置的墙。

（2）、纵墙是沿建筑物长度方向布置的墙。

•什么是横墙承重、纵墙承重、纵横墙混合承重？各有什么优、缺点？（1）、横墙承重就是把梁或板搁置在横墙上。

优点是横墙较密使横向刚度大，抗震性高，外墙开窗灵活性大，容易组织穿堂风；缺点是用材量较多，开间尺寸不够灵活。

（2）、纵墙承重就是把梁或板搁置在纵墙上。

优点是建筑物分间灵活，材料用量少；缺点是刚度较差，外墙开窗局限性大。

（3）、纵横墙混合承重就是把梁或板同时搁置在纵墙和横墙上。

优点是房间布置灵活，整体刚度好；缺点是所用梁、板类型较多，施工较为麻烦•什么是层高？层高指建筑物的层间高度，及本层楼面或地面至上一层楼面或地面的高度；净高指房间的净空高度，及地面至天花板下皮的高度建筑总高度指室外地坪至檐口顶部的总高度。
