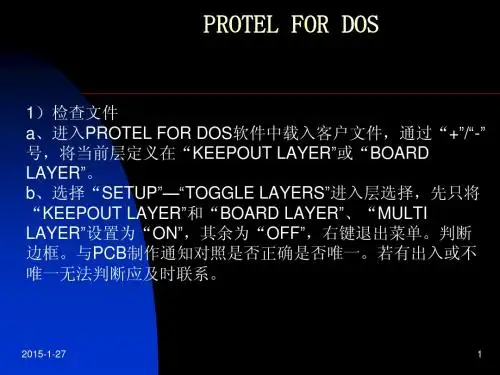

Protel for DOS转换GERBER步骤

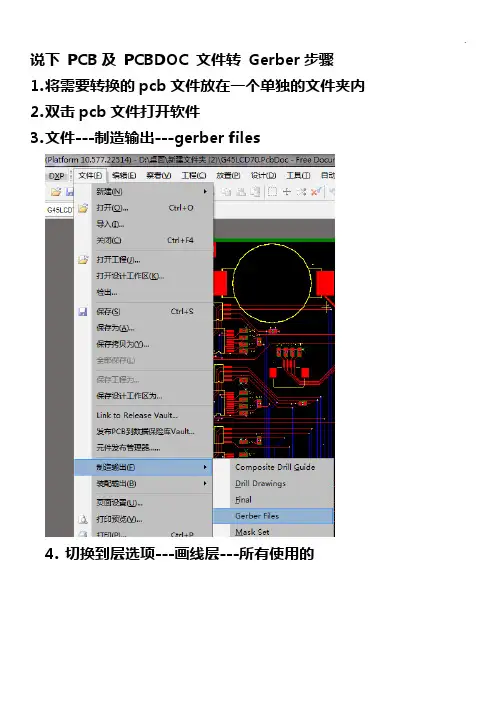

说下PCB及PCBDOC 文件转Gerber步骤
1.将需要转换的pcb文件放在一个单独的文件夹内
2.双击pcb文件打开软件
3.文件---制造输出---gerber files
4.切换到层选项---画线层---所有使用的
5.
6.切换到钻孔图选项按照箭头所指打钩---最后点击确定这样Gerber文件就转出来了，接下转换钻孔文件
转出钻孔文件
1.文件---制造输出---NC Drill files
2.选择2:4 确定
3.在弹出的对话框中单击确定即可
至此gerber文件及钻孔文件转换完毕。

下面说一下其他转换技巧。

有时我们还需要转出分孔表（即：分孔图中的表格）步骤在转换gerber时的第2步到第3步之间
1.点击工具栏中的A 放置字符串
2.在板件单子的右下角单击鼠标左键放置
3.完成放置后右键单击取消放置功能，并左键双击该字符串在弹出的窗口中
文本处通过下拉菜单选择 .Legend
层处选择Drill Drawing
确定
然后按照转gerber步骤3继续转换即可得到分孔表！
有时可能还需要将文件中的NPTH孔与PTH孔分离成两个不同的钻带，在该软件中也带有此功能！
步骤在转换钻孔文件的第一步到第二步之间
只要在箭头处打钩即可将NPTH孔与PTH孔分离成两个不同的钻带
下图即是转换完成的文件，包含NPTH孔与PTH孔两个不同的钻带
现在可以使用CAM350读取这些文件了~。

常用 CAD 软件转换 GERBER 的方法及技巧
钻孔文件；双面板含：线路（双面）、阻焊（双面）、字符（无或单面或双面）、分孔图、钻孔文 件；多层板含：除了双面板的层外，另加多几层内层线路。
2.1.14 转换线路（见图 2.1.13）：
图 2.1.13 2.1.14.1 在 Document Name 选项中输入该层的名称（此名称可随意输入，通常 TOP 线路为 1， BOTTOM 线路为 2）。 2.1.14.2 在 Document 选项中选择 Routing 后，会弹出另一个对话框 （见图 2.1.14）。

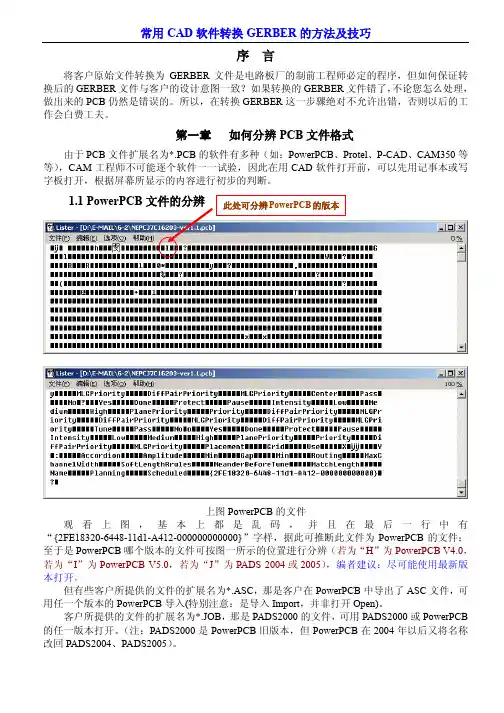

常用 CAD 软件转换 GERBER 的方法及技巧 1.2 Protel 文件的分辨
上图为 PROTEL V2.8 的文件 观看上图，在第一行中有“PCB FILE 6 VERSION 2.80”字样，由此推断此文件是 Protel V2.8 的文件，可用 Protel V2.5、Protel V2.8、Protel 98、Protel 99SE、Protel DXP 或以上新版本打开。 如果在第一行中有“PCB FILE 6 VERSION 2.50”字样，则为 Protel V2.5 的文件，同样可用上述 软件打开。
图 2.1.19
常用 CAD 软件转换 GERBER 的方法及技巧
2.1.15.6 选择 Advanced 后，会弹出一个对话框（见图 2.1.20）
图 2.1.20 对话框说明如下： Units：此选项设置 GERBER 的单位，一般设为 Englis。 Number of Digits：此选项设置 GREBER 的整数位及小数位的精度，通常没为 3.5。 Coordinates：此选项设置坐标系，一般设为 Absolut。 Zero Suppress：此选项设置导零方式，一般设为 Leading（前省零或后导零）。 Output Format：此选项设置输出 GREBER 的格式，RS-274-D（标准 GERBER），RS-274-X （扩展 GERBER）；通常选用 RS-274-X。 警告：其他选项请勿乱动，否则会出现问题！！ 2.1.16 转换字符 2.1.16.1 在 Document Name 选项中输入该层的名称（此名称可随意输入，通常 TOP 字符为 5， BOTTOM 字符为 6）。 2.1.16.2 在 Document 选项中选择 Silkcreen 后，会弹出另一个对话框。

以DXP2004 SP4为例:1：画好PCB后，在PCB 的文件环境中，左键点击文件-输出制造文件-Gerber Files,进入Gerber setup 界面.在“一般” 里面，“单位”选择“英寸”，格式选择2:5 ,这个尺寸精度比较高，当然，也要先和制板加工厂协商确定精度。

此主题相关图片如下：在“层”里面，选中“包含未连接中间层焊盘”,在“绘制层” 下拉菜单里面选择“选择使用过的” 要检查一下，不要丢掉层,在“镜像层” 下拉菜单里面选择“所有的取消” ,右边的机械层都不要选上!!!此主题相关图片如下：~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~在“光圈”里面，选中“嵌入的光圈(RS274X) ”(在方格里打勾)在“高级”里面，在“前导/殿后零字符” 区域，选中“抑制前导零字符”(这个选项可以和加工厂商量的) 左键点击“确认”按键，进行第一次输出。

（生成的*.cam可不用保存）此主题相关图片如下：此主题相关图片如下：~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~2：在PCB 的文件环境中，再次进入Gerber setup 界面，在“层”里面，在左边的“绘制/镜像层” 都不选中，“包含未连接中间层焊盘”也不选中, 只选中有关板子外框的机械层。

此主题相关图片如下：在“钻孔制图” 里面，选择你要导出的层对。

一般选择“绘制全部使用的层对” ，“镜像绘制” 不用选中。

（钻孔统计图钻孔向导图两个区里面设置要一致）！！！！此主题相关图片如下：左键点击“确认”按键，进行第二次输出。

(生成的*.cam可不用保存）~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~3：在PCB 的文件环境中，左键点击文件-输出制造文件-NC Drill Files,进入NC Drill Setup 界面，单位选择“英寸”，格式选择2:5 ,尺寸精度比较高，当然，也要和加工厂协商确定精度。

DXP如何生成GERBER文件DXP是一款用于电路板设计的软件。

GERBER文件是一种用于制造电路板的标准格式，用于描述电路板的布局、铜层、钻孔等信息。

生成GERBER文件是电路板设计的最后一步，下面将详细介绍DXP如何生成GERBER文件。

1.打开DXP软件，打开您想要生成GERBER文件的电路板设计文件。

2.确认设计文件中包含了所有必需的图层，如顶层铜层、底层铜层、丝印层、焊接层等。

如果有需要，可以使用DXP的图层管理功能来添加或删除图层。

3. 在DXP的菜单栏中选择文件->输出->制图输出。

这将打开DXP的Gerber Designer窗口。

4. 在Gerber Designer窗口中，单击"新建"按钮以创建一个新的Gerber制图输出对象。

5. 在创建的Gerber对象中，可以设置输出的图层，包括顶层和底层铜层、丝印层、焊接层等。

确保勾选需要输出的图层，并设置每个图层的输出格式、文件名和目录路径。

6. 在Gerber Designer窗口中，单击"输出"按钮，选择一个输出目录来保存生成的Gerber文件。

7. 在输出目录中，将生成多个Gerber文件，分别对应不同的图层和内容。

通常，顶层和底层铜层会分别生成一个Gerber文件，丝印层和焊接层也会分别生成Gerber文件。

8. 查看生成的Gerber文件，确保每个文件对应正确的图层和内容。

在生成Gerber文件之前，还可以对电路板设计进行一些准备工作，以确保生成的Gerber文件符合制造要求：1. 确保电路板设计符合制造厂商的要求。

不同制造厂商可能会有不同的要求，如最小材料线宽、孔径等。

在进行设计时，应该遵循这些要求，以保证生成的Gerber文件能够被制造商正确理解和生产。

2. 检查电路板设计文件的完整性。

确保没有缺失图层或元素，以防止生成的Gerber文件出现问题。

3. 对于需要形成孔洞的元件或连接点，如焊盘、过孔等，在设计时应该正确定义孔洞的尺寸和位置，并确保生成的Gerber文件中包含了这些信息。
