隧道测量坐标与施工坐标换算程序

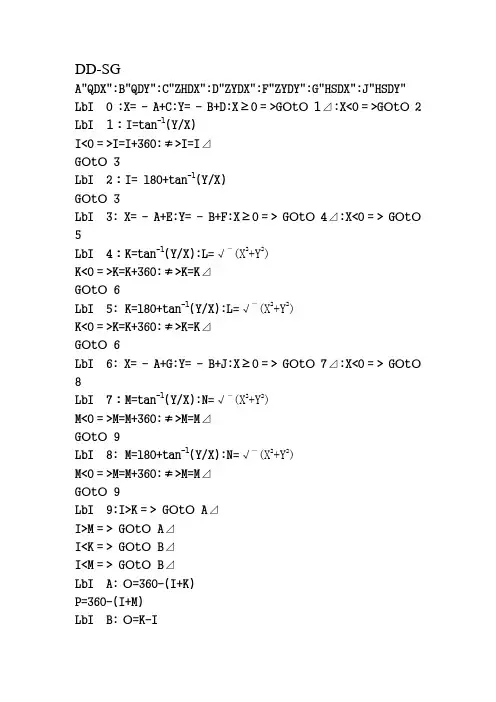

DD-SGA"QDX":B"QDY":C"ZHDX":D"ZYDX":F"ZYDY":G"HSDX":J"HSDY" LbI 0 :X= - A+C:Y= - B+D:X≥0＝>G O t O1⊿:X<0＝>G O t O 2 LbI 1：I=tan-1(Y/X)I<0＝>I=I+360:≠>I=I⊿G O t O 3LbI 2：I= 180+tan-1(Y/X)G O t O 3LbI 3: X= - A+E:Y= - B+F:X≥0＝> G O t O 4⊿:X<0＝> G O t O 5LbI 4：K=tan-1(Y/X):L=√－(X2+Y2)K<0＝>K=K+360:≠>K=K⊿G O t O 6LbI 5: K=180+tan-1(Y/X):L=√－(X2+Y2)K<0＝>K=K+360:≠>K=K⊿G O t O 6LbI 6: X= - A+G:Y= - B+J:X≥0＝> G O t O 7⊿:X<0＝> G O t O 8LbI 7：M=tan-1(Y/X):N=√－(X2+Y2)M<0＝>M=M+360:≠>M=M⊿G O t O 9LbI 8: M=180+tan-1(Y/X):N=√－(X2+Y2)M<0＝>M=M+360:≠>M=M⊿G O t O 9LbI 9:I>K＝> G O t O A⊿I>M＝> G O t O A⊿I<K＝> G O t O B⊿I<M＝> G O t O B⊿LbI A: O=360-(I+K)P=360-(I+M)LbI B: O=K-IP=M-IG O t O CLbI C:Q"ZYX1"=0+Lcos O▲R"ZYY1"=0+Lsin O▲T"HSX1"=0+NcosP▲U"HSY1"=0+NsinP▲pr O g"SDLK"SDLK{ACRB}A"JC": C"ZP":RW=1600+AC+B"H1"K"JDGC"=1600+AC▲D=W+RLbI 0:{H}H<K＝> G O t O 3: ≠>H<D＝> G O t O 3: ≠>H≤W＝> G O t O1: ≠>H>W＝> G O t O2⊿⊿⊿⊿LbI 1:Z"JZ"=R+0▲G O t O 0LbI 2:Z"JZ"=√－((R2-(H-W)2)▲G O t O 0LbI 3:Z"CHAO WA"=0.01-0.00999▲G O t O 0DD-SG说明:QDX:起点x坐标QDY: 起点y坐标ZHDX:终点x坐标ZHDY: 终点y坐标ZYDX:置仪点x坐标ZYDY: 置仪点y坐标HSDX:后视点x坐标HSDY: 后视点y坐标结果ZYX1:置仪点施工坐标xZYY1: 置仪点施工坐标yHSX1: 后视点施工坐标xHSY1: 后视点施工坐标ySDLK说明JC:进尺(实测桩号减去隧道起点桩号) ZP:纵坡R:隧道圆弧半径H1:隧道两侧下部直线部分高度结果:JDGC:测点设计基地高程H?:实测高程JZ:该高程处设计隧道轮廓线距中线距离CHAO WA:超出设计轮廓线。

施工坐标和测量坐标转换代码引言在建筑施工和土木工程中，经常需要进行施工坐标和测量坐标之间的转换。

施工坐标是指在实际施工现场上建立的坐标系，而测量坐标是指在设计图纸或者测量仪器上所表示的坐标。

由于施工现场与设计图纸存在误差，因此需要进行坐标转换以确保施工的准确性。

本文将介绍一种常用的施工坐标和测量坐标转换的代码实现方法。

施工坐标和测量坐标的表示方法施工坐标和测量坐标通常以二维平面坐标系表示，其中横坐标表示x轴，纵坐标表示y轴。

在代码实现中，我们可以使用数组或者结构体来表示坐标点。

例如，使用数组表示一个二维坐标点可以采用以下方式：construction_coordinate = [x, y]measurement_coordinate = [x, y]施工坐标和测量坐标之间的转换施工坐标和测量坐标之间的转换通常涉及到平移、旋转和缩放等操作。

平移平移是指将施工坐标系以某个向量进行移动，使得原点位置发生变化。

在代码实现中，我们可以使用以下方式对施工坐标进行平移：def translate(construction_coordinate, translation_vector):x = construction_coordinate[0] + translation_vector[0]y = construction_coordinate[1] + translation_vector[1] return [x, y]旋转旋转是指将施工坐标系绕某个中心点进行旋转。

在代码实现中，我们可以使用以下方式对施工坐标进行旋转：import mathdef rotate(construction_coordinate, center_coordinate, angle):angle = math.radians(angle)x = center_coordinate[0] + (construction_coordinate[0] - center_coo rdinate[0]) * math.cos(angle) - (construction_coordinate[1] - center_co ordinate[1]) * math.sin(angle)y = center_coordinate[1] + (construction_coordinate[0] - center_coo rdinate[0]) * math.sin(angle) + (construction_coordinate[1] - center_co ordinate[1]) * math.cos(angle)return [x, y]缩放缩放是指将施工坐标系按比例进行缩放。

施工坐标转换测量坐标公式的计算方法施工坐标转换测量坐标公式是在工程测量中常用的一种计算方式，用于将施工现场的坐标转换为测量仪器所测量的坐标。

本文将介绍施工坐标转换测量坐标公式的计算方法。

1. 坐标系的选择在进行施工坐标转换测量时，需要先确定坐标系的选择。

通常情况下，建筑工程中常使用的坐标系有直角坐标系和极坐标系。

直角坐标系是以平面上的两个轴线为基准线，确定坐标点位置的坐标系。

而极坐标系则是以一个中心点和一个角度为基准，确定坐标点位置的坐标系。

2. 施工坐标转换公式施工坐标转换测量坐标公式的计算方法取决于所选择的坐标系。

以下是两种常用的计算方法：2.1 直角坐标系在直角坐标系下，可以使用平面坐标系的转换公式来计算施工坐标转换测量坐标：X测 = X施+ ΔXY测 = Y施+ ΔY其中，X测和Y测表示测量仪器所测量的坐标，X施和Y施表示施工现场的坐标，ΔX和ΔY表示坐标系之间的转换偏移量。

2.2 极坐标系在极坐标系下，可以使用极坐标系的转换公式来计算施工坐标转换测量坐标：R测 = R施+ ΔRθ测= θ施+ Δθ其中，R测和θ测表示测量仪器所测量的坐标，R施和θ施表示施工现场的坐标，ΔR和Δθ表示极坐标系之间的转换偏移量。

3. 转换偏移量的确定转换偏移量的确定是进行施工坐标转换测量的关键步骤。

通常情况下，需要进行相应的测量工作来确定转换偏移量。

下面是一种常用的确定方法：3.1 指向性标志物的测量在施工现场选择几个指向性明确的标志物，使用测量仪器进行测量，以确定其在施工坐标系和测量坐标系中的坐标。

3.2 参考点的建立在施工现场选择几个参考点，并使用测量仪器进行测量，以确定其在施工坐标系和测量坐标系中的坐标。

参考点可以是明显的标志物或者人工设置的点。

3.3 偏移量的计算根据指向性标志物和参考点的测量结果，可以计算出转换偏移量。

具体的计算方法根据选择的坐标系不同而有所差异，可参考2节中的公式进行计算。

4. 实例演算下面通过一个实际例子演示施工坐标转换测量坐标公式的计算方法：已知施工现场的坐标为X施=100m，Y施=200m，转换偏移量为ΔX=10m，ΔY=20m，计算测量仪器所测量的坐标X测和Y测。

施工坐标转换测量坐标软件怎么用在施工行业中，使用坐标转换软件可以简化施工过程中的测量工作，提高效率和准确性。

本文将介绍施工坐标转换测量坐标软件的使用方法。

1. 软件安装与准备首先，确保你的计算机已经安装了施工坐标转换测量坐标软件。

如果没有安装，请根据软件提供商的指示进行安装。

在安装完成后，打开软件并进行相应的设置。

通常，你需要设置工程单位、坐标系以及测量仪器等信息。

这些设置可以根据具体的项目需求进行调整。

2. 创建工程在开始测量之前，你需要创建一个新的工程。

在软件界面上，一般会有一个“新建工程”或类似的按钮。

点击该按钮，然后按照提示输入工程名称和相关信息。

创建工程时，你还需要选择一个合适的坐标系统。

坐标系统通常是根据具体地区和工程要求来选择的。

如果你不确定使用哪个坐标系统，可以向项目负责人或地理测量专家咨询。

3. 导入测量数据在创建工程之后，你可以开始导入测量数据了。

通常，测量数据会保存在一个文件中，比如文本文件、Excel文件等。

在软件界面上，一般会有一个“导入数据”或类似的选项。

点击该选项，然后选择要导入的文件。

在导入数据时，你需要注意文件格式和数据内容的正确性。

确保文件格式与软件兼容，并且数据内容没有错误或缺失。

4. 坐标转换与测量在导入数据后，可以进行坐标转换和测量操作了。

首先，你需要选择要进行坐标转换和测量的点。

软件界面上通常会有一个点选工具，你可以使用该工具在界面上选择特定的点。

然后，选择要进行的操作，比如坐标转换、坐标偏移、坐标旋转等。

根据软件的不同，操作的名称和选项可能会有所不同，但基本原理是相似的。

接下来，按照软件提示，输入所需的参数和转换公式。

这些参数和公式通常是由项目负责人或地理测量专家提供的。

注意在输入过程中要仔细核对，确保准确性。

完成参数输入后，点击执行或类似的按钮，软件将自动进行坐标转换和测量操作。

在操作完成后，软件会生成结果报告并显示在界面上。

5. 导出结果在完成坐标转换和测量后，你可以导出结果以供使用。
