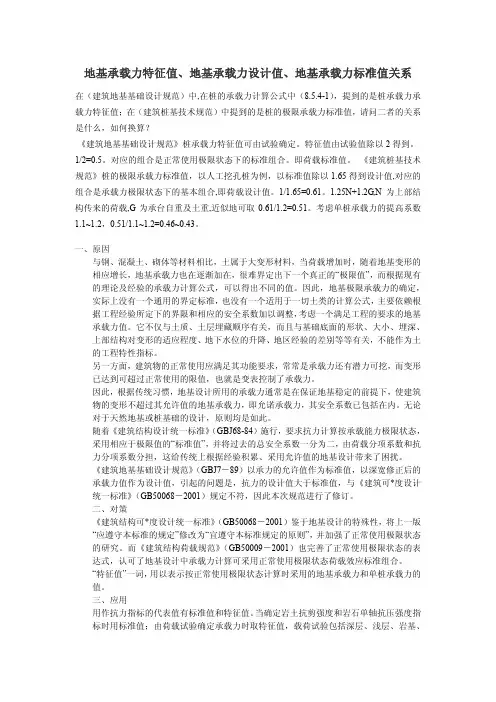

地基承载力特征值、地基承载力设计值、地基承载力标准值关系在（建筑地基基础设计规范）中,在桩的承载力计算公式中（8.5.4-1），提到的是桩承载力承载力特征值；在（建筑桩基技术规范）中提到的是桩的极限承载力标准值，请问二者的关系是什么，如何换算？《建筑地基基础设计规范》桩承载力特征值可由试验确定。
特征值由试验值除以2得到。
1/2=0.5。
对应的组合是正常使用极限状态下的标准组合。
即荷载标准值。
《建筑桩基技术规范》桩的极限承载力标准值，以人工挖孔桩为例，以标准值除以1.65得到设计值,对应的组合是承载力极限状态下的基本组合,即荷载设计值。
1/1.65=0.61。
1.25N+1.2G,N为上部结构传来的荷载,G为承台自重及土重,近似地可取0.61/1.2=0.51。
考虑单桩承载力的提高系数1.1~1.2，0.51/1.1~1.2=0.46~0.43。
一、原因与钢、混凝土、砌体等材料相比，土属于大变形材料，当荷载增加时，随着地基变形的相应增长，地基承载力也在逐渐加在，很难界定出下一个真正的“极限值”，而根据现有的理论及经验的承载力计算公式，可以得出不同的值。
因此，地基极限承载力的确定，实际上没有一个通用的界定标准，也没有一个适用于一切土类的计算公式，主要依赖根据工程经验所定下的界限和相应的安全系数加以调整，考虑一个满足工程的要求的地基承载力值。
它不仅与土质、土层埋藏顺序有关，而且与基础底面的形状、大小、埋深、上部结构对变形的适应程度、地下水位的升降、地区经验的差别等等有关，不能作为土的工程特性指标。
另一方面，建筑物的正常使用应满足其功能要求，常常是承载力还有潜力可挖，而变形已达到可超过正常使用的限值，也就是变表控制了承载力。
因此，根据传统习惯，地基设计所用的承载力通常是在保证地基稳定的前提下，使建筑物的变形不超过其允许值的地基承载力，即允诺承载力，其安全系数已包括在内。
无论对于天然地基或桩基础的设计，原则均是如此。
高压旋喷桩复合地基承载力研究贾剑青;刘杰;赖远明;李明正【摘要】以某铁路枢纽西南环线铁路路基为背景,运用高压旋喷桩桩体低应变动态测试试验、抽芯检测及单桩复合地基承载力静载荷试验,以及理论计算和数值分析,研究高压旋喷桩复合地基承载力.结果表明:该路基的356根高压旋喷桩中,一类桩占95.5％,二类桩占4.5％,桩体强度均大于1.6 MPa;现场试验所得单桩复合地基承载力特征值为169～181 kPa,理论计算所得特征值为248.7 kPa,表明当现场加载未达到极限状态时,所得复合地基承载力特征值偏小;数值模拟所得单桩复合地基承载力为155kPa,其荷载—沉降曲线变化趋势与现场试验结果相同;该复合地基成桩质量及承载力能够满足工程设计要求.【期刊名称】《中国铁道科学》【年(卷),期】2018(039)006【总页数】7页(P1-7)【关键词】铁路路基;高压旋喷桩;复合地基;承载力;加固【作者】贾剑青;刘杰;赖远明;李明正【作者单位】兰州交通大学交通运输学院,甘肃兰州730000;兰州交通大学交通运输学院,甘肃兰州730000;中国科学院西北生态环境资源研究院,甘肃兰州730000;中铁十七局集团有限公司第三工程有限公司,河北石家庄050227【正文语种】中文【中图分类】TU47320世纪70年代以来，高压喷射注浆技术逐渐应用于岩土工程领域。
近年来，随着我国基础设施建设速度的迅猛发展，高压喷射注浆技术广泛应用于软土地基加固处理、基坑支护及边坡防护等工程领域[1-4]，并形成了一系列施工工法和技术[5-6]。
单管高压旋喷桩是利用高压泵喷嘴中喷射出的高压浆液冲击破坏岩土体，同时借助于注浆管的提升和旋转，使浆液与崩落土体混合搅拌并凝结，在土体中形成圆柱状固结体[7-9]。
单管施工法的固结体直径较小，一般桩径为0.4～1.4 m，单桩垂直极限荷载约为500～600 KN[8]。
由于单管高压旋喷桩技术具有适用范围广、施工简便、振动噪音低及加固效果显著等特点，因此在软土地(路)基工程实践中得以广泛应用。
探讨软基处理中旋喷桩的施工技术摘要：伴随着城市建设的发展需求，对于软基处理工程来说，也要求保证好施工质量，下文主要结合旋喷桩在软土地基中的应用，探讨了旋喷桩的高压旋喷参数，介绍了旋喷桩的施工工艺流程，对旋喷桩的质量检验进行了分析，以保证旋喷桩的施工质量，从而确保软基处理的效果，可供同类工程参考借鉴。
关键词：软基处理；高压旋喷桩；施工工艺中图分类号：u443.15 文献标识号：a 文章编号：2306-1499（2013）03-（页码）-页数通常来说，高压旋喷桩主要指的是：首先，以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。
，再利用水泥当做固化剂的主要浆剂，然后，通过相关的高压设备使水泥浆成为压力大于20兆帕的高压流从喷嘴中喷射出来，冲击破坏土体，使注入的浆液和土拌和凝固为新的固结体。
旋喷时，喷嘴一面喷射一面旋转和提升，固结体呈圆柱状，主要用于加固地基，使软土硬结而提高地基抗剪强度、改善土的变形性质，使其在上部结构荷载直接作用下，不产生破坏或过大的变形。
这种方法适用于处理软土，其效果显著，处理后可很快投入使用。
如何有效地控制旋喷桩的成桩质量，确保软基处理的效果是工程实践中需要探索的一个课题。
1.高压旋喷参数旋喷桩适用于处理淤泥、淤泥质土、泥炭土和粉土。
当用于处理泥炭土或地下水具有侵蚀性时，应通过试验确定其适用性。
冬季施工时应注意低温对处理效果的影响。
旋喷桩采用单管法施工。
单管法的高压水泥浆液流的压力需大于20 mpa，可取用20 mpa～25 mpa。
旋喷桩的主要材料为水泥，采用425号普通硅酸盐水泥，若为煤系发育地层，还应考虑采用抗硫酸盐的水泥。
水灰比采用1∶1或1.5∶1。
高压旋喷桩的喷浆量因受地基土的性质、浆液渗透性的影响而变化较大，故在进行大量喷浆施工前，应先试桩确定水泥浆的水灰比、泵送时间、泵送压力、旋转及提升速度等参数，以指导下一步旋喷桩的大规模施工。
根据工程实践，旋喷提升速度宜控制在25cm/min～28 cm/min，旋转速度宜控制在20 r/min～28 r/min。
