高压旋喷桩施工方案1.施工技术要求1.本工程采用高压旋喷桩作为围护桩的止水帷幕、通道地基加固。

2.高压旋喷桩采用42.5级以上普通硅酸盐水泥。

桩体28天无侧限极限抗压强度达不小于2.5MPa。

3.打桩前应对处理深度范围内进行探测, 排除有地下管线、防空洞、光缆等物体的可能性。

2.施工组织1.施工准备（1）施工场地内的地上和地下障碍物已清除或拆迁。

（2）平整场地, 挖好排浆沟、排水沟, 设置临时设施。

（3）测量放线, 并设置桩位标志。

（4）取现场大样, 在室内按不同含水量和配合比进行试配试验, 优选出合理的浆液配合比。

2.材料准备高压旋喷桩采用42.5普通硅酸盐水泥, 水泥进场需要材质单、检验合格证, 出场合格证, 厂家资质等必备资料；水泥进场后在监理见证下抽样复试, 复试合格方可使用。

水泥堆码要求整齐, 底部应垫高30cm, 堆码高度不超过十袋并设有防雨、防潮措施；批量水泥使用不得超过三个月, 水泥采用分批量分批次进场, 每批量批次进场由监理工程见证取样, 进行原材料试验合格在使用于工程施工。

水：水源采用自来水, 严禁使用地沟水或污水。

3.测量放样利用高程控制点对每个桩位进行测量放样, 并做好标记。

4.施工机械高压旋喷桩施工采用二重管法, 机械设备主要包括：钻机、高压泵、泥浆泵、空压机、注浆管、喷嘴、流量计、灰浆搅拌机、高压胶管等。

5.劳动力配置每施工班组由8～9人组成。

（1）班长1名, 负责施工指挥, 协调各工序间操作联系, 控制施工质量以及组织力量及时排除施工中出现的故障。

（2）操机工1～2名, 按照施工工艺, 正确操纵钻机的钻进和提升速度, 观察和检查机械运转情况, 做好维修保养。

（3）司泵工1名, 负责指挥泥浆制备和泵送水泥浆液, 进行材料用量统计和记录泵送时间, 负责使用联络信号与前台操机工, 记录员联系, 做好灰浆设备的保养和输浆管路的清洗。

（4）记录员1名, 负责施工记录, 详细记录钻机钻进、提升时间, 高压旋喷桩每米的灌浆量和施工中的各项参数, 配合操机工正确操纵电气控制仪表, 并负责使用联系信号与后台司泵工联系。

高压旋喷桩复合地基的应用浅析1. 引言1.1 高压旋喷桩复合地基的定义高压旋喷桩复合地基是一种结合了高压旋喷桩和其他地基加固技术的综合地基处理方法。

通过将高压旋喷桩与其他地基处理技术相结合，可以充分发挥各自的优点，提高地基的承载能力和稳定性。

高压旋喷桩是一种通过旋转喷孔器，在施工过程中向地层中注入高压水泥浆体的地基加固技术。

其具有施工速度快、适用范围广、效果明显等特点，被广泛应用于地基处理工程中。

与传统地基处理技术相比，高压旋喷桩复合地基具有更高的承载能力和较好的稳定性，能够满足复杂地质条件下的工程需求。

通过对地基进行高压旋喷桩复合处理，可以有效减少地基沉降、边坡滑移等问题，提高工程的安全性和稳定性。

随着地基工程的不断发展和完善，高压旋喷桩复合地基技术将会得到更广泛的应用和推广，为工程建设提供更可靠的地基支撑。

1.2 研究背景随着城市化进程的不断加快和建设用地的日益紧缺，建筑工程往往需要在较短的时间内完成，且在有限的空间内承载更大的荷载。

传统的地基处理方法已经难以满足这些需求，因此需要寻找新的地基处理技术来解决这一问题。

随着科技的不断进步和人们对建筑质量和安全性要求的提高，高压旋喷桩复合地基在工程实践中的应用也逐渐得到了验证和推广。

研究高压旋喷桩复合地基的优势、工程案例以及影响因素，对促进建筑工程的发展具有重要意义。

2. 正文2.1 高压旋喷桩在复合地基中的应用高压旋喷桩是一种新型的地基处理技术，通过高压旋喷设备将水泥浆或其他固化材料喷射到地下土层中，在土体与固化材料的相互作用下形成旋喷桩。

在复合地基工程中，高压旋喷桩的应用具有以下特点：1. 提高地基承载力：高压旋喷桩可以通过固化土体增加地基的承载力和稳定性，使土壤的强度和变形特性得到改善。

2. 改善地基的抗液化性能：高压旋喷桩施工后，固化的土体能够有效地抵抗液化现象的发生，提高地基的抗震性能。

3. 降低地基沉降：在软土地区，高压旋喷桩可以有效地减少地基的沉降，提高地基的整体稳定性。

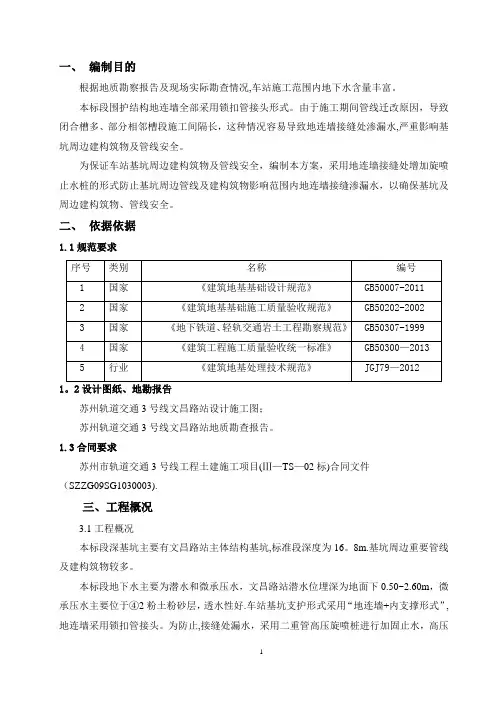

一、编制目的根据地质勘察报告及现场实际勘查情况,车站施工范围内地下水含量丰富。

本标段围护结构地连墙全部采用锁扣管接头形式。

由于施工期间管线迁改原因，导致闭合槽多、部分相邻槽段施工间隔长，这种情况容易导致地连墙接缝处渗漏水,严重影响基坑周边建构筑物及管线安全。

为保证车站基坑周边建构筑物及管线安全，编制本方案，采用地连墙接缝处增加旋喷止水桩的形式防止基坑周边管线及建构筑物影响范围内地连墙接缝渗漏水，以确保基坑及周边建构筑物、管线安全。

二、依据依据1.1规范要求1苏州轨道交通3号线文昌路站设计施工图；苏州轨道交通3号线文昌路站地质勘查报告。

1.3合同要求苏州市轨道交通3号线工程土建施工项目(Ⅲ—TS—02标)合同文件（SZZG09SG1030003).三、工程概况3.1工程概况本标段深基坑主要有文昌路站主体结构基坑,标准段深度为16。

8m.基坑周边重要管线及建构筑物较多。

本标段地下水主要为潜水和微承压水，文昌路站潜水位埋深为地面下0.50~2.60m，微承压水主要位于④2粉土粉砂层，透水性好.车站基坑支护形式采用“地连墙+内支撑形式”,地连墙采用锁扣管接头。

为防止,接缝处漏水，采用二重管高压旋喷桩进行加固止水，高压旋喷桩设计为Φ800＠500，水泥掺量每延米300kg/m,水泥采用42。

5级普通硅酸盐水泥。

每处地连墙接缝处，在墙外做2根旋喷桩止水，旋喷桩桩顶位于冠梁底处，桩底位于基坑底面下3m位置.本次选取加固部位的原则为：基坑周边重要管杆线、重要建筑物及设施处。

详见附件《车站主体结构施工风险分级标准》(建设分公司下发).3。

2二重管旋喷桩位置及工程数量1、文昌路站地连墙接缝旋喷桩止水位置文昌路站地连墙接缝处基坑外二重管旋喷桩止水位置。

在文昌路站北端头东侧，有一条燃气管线距离基坑边很近,基坑开挖地层内有④2粉土粉砂层，透水性很好，容易在地连墙接缝处渗漏水，为了燃气管线安全，防止渗漏水对燃气管线造成影响,在文昌路站基坑东侧地连墙接缝处进行二重管旋喷桩止水,每个缝2根.在1.8m给水管线管廊位置附近，为保护管廊及1.8m上水管线，需要对管廊附近左右的地连墙接缝进行二重管旋喷桩止水，每个缝2根。

目录第1章编制依据 (2)第2章工程概况 (3)2.1工程简介 (3)2.2工程概况 (4)2.3现场自然条件 (4)第3章施工安排 (8)3.1施工组织管理构架 (8)3.3施工资源配置计划 (9)第4章主要施工工艺和施工方法 (11)4.1施工流程 (11)4.2高压旋喷桩机械设备 (11)4.3高压旋喷桩施工方法 (11)4.4技术要求 (15)第5章质量保证措施 (17)5.1 施工质量目标 (17)5.2 施工管理体系 (17)5.3 质量保证措施 (18)第6章安全保证措施 (21)6.1 安全生产措施 (21)6.2 安全技术措施 (21)6.3 机械安全文明施工措施 (22)第7章文明施工和环境保护措施 (24)7.1 文明施工措施 (24)7.2 环境保护措施 (24)第1章编制依据1.《建筑地基处理技术规范》（JGJ79-2012）；2.《建筑桩基技术规范》（JGJ94-2008）；3.《工程测量规范》（GB50026-2007）；4.《建筑地基基础工程施工质量验收规范》（GB50202-2002）；5.《城镇道路工程施工与质量验收规范》CJJ1-2008；6.《施工现场临时用电安全技术规范》JGJ46-2005；7.《建筑施工安全检查标准》JGJ59-2011；8.《广东省公路软土地基设计与施工技术规定》（GDJTG/T E01-2011）；9.广东省标准《建筑地基处理技术规范》（DBJ15-38-2019）；10..设计图纸；11.施工组织设计；12.与本方案相关的法律、法规、文件及技术资料。

13.长期从事类似工程施工所积累的施工经验、现有的施工设备能力及相应的管理水平等。

第2章工程概况2.1工程简介工程名称：***市政道路工程工程地点：珠海市保税区北侧建设单位：****有限公司勘察单位：广东省珠海工程勘察院设计单位：兰州市城市建设设计院监理单位：****有限公司施工单位：***工程有限公司***项目位于珠海保税区北侧生活区、南琴路以北。

地基工程旋喷桩复合地基施工1.加固原理及适用范围旋喷桩复合地基是利用钻机成孔，再把带有喷嘴的注浆管进至土体预定深度后，用高压设备以20~40MPa高压把混合浆液或水从喷嘴中以很高的速度喷射出来,土颗粒在喷射流的作用下（冲击力、离心力、重力），与浆液搅拌混合，待浆液凝固后，便在土中形成一个固结体，与原地基土构成新的地基。

根据使用机具设备的不同，分为单管法、二重管法和三重管法。

旋喷桩法分类表1分类单管法二重管法三重管法喷射方法浆液喷射浆液、空气喷射水、空气喷射、浆液注入硬化剂水泥浆水泥浆水泥浆常用压力（MPa）15.0-20.015.0~20.0高压20.0~40.0⅜三0.5~3.0喷射量（L/min）60~7060-70高压60s70低压80-150压缩空气（kPa）不使用500-700500~700旋转速度（rpm）16**205~165~16桩径(mm)300~600600-1500800~2000旋喷桩适用于处理砂土、粉土、黏性土(包括淤泥和淤泥质土)、黄土、素填土和杂填土等地基。

但对于砾石直径过大,砾石含量高以及含有大量纤维质的腐殖土喷射质量较差。

强度较高的黏性土中喷射直径受到限制。

对于地下水流速过大、无填充物的岩溶地段、永久冻土和对水泥有严重腐蚀的地基，均不宜采用旋喷桩地基。

当土中含有较多的大粒径块石、大量植物根茎或有较高的有机质时，以及地下水流速过大和已涌水的工程,应根据现场试验结果确定其适用性。

旋喷桩法既可用于新建建筑物地基加固，也可用于既有建筑物地基加固。

旋喷桩法不仅仅用于提高地基承载力,还可用于整治局部地基下沉、防止基坑底部隆起、防止小型塌方滑坡、防止地基冻胀、防止砂土液化、减少设备基础振动、止水帷幕等，应用范围很广。

2.iS⅛旋喷桩复合地基的设计应符合下列规定：(1)旋喷桩法分旋喷、定喷和摆喷三种类别。

根据工程需要和土质条件，可分别采用单管法、双管法和三管法。

加固形状可分为柱状、壁状、条状和块状。

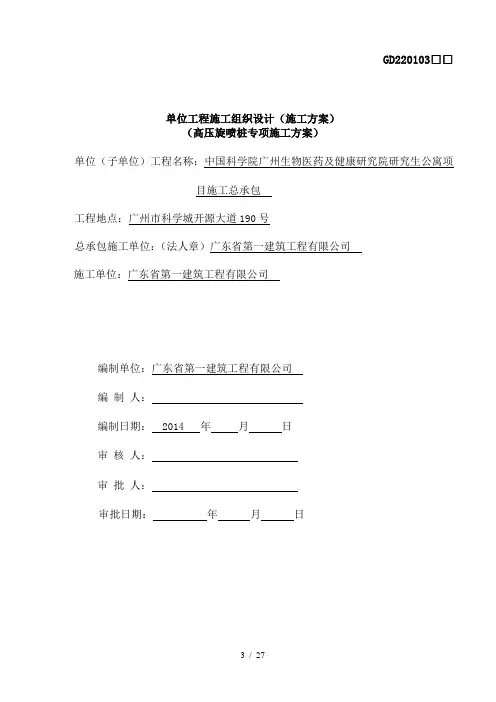

GD220103□□单位工程施工组织设计（施工方案）（高压旋喷桩专项施工方案）单位（子单位）工程名称：中国科学院广州生物医药及健康研究院研究生公寓项目施工总承包工程地点：广州市科学城开源大道190号总承包施工单位：（法人章）广东省第一建筑工程有限公司施工单位：广东省第一建筑工程有限公司编制单位：广东省第一建筑工程有限公司编制人：编制日期： 2014 年月日审核人：审批人：审批日期：年月日目录第一节、编制依据： (1)第二节、工程概况： (1)第三节、工程地质情况 (2)第四节、施工前部署、准备工作 (6)第五节、主要施工工艺及技术措施 (10)第六节、施工进度计划 (13)第七节、质量要求 (13)第八节、避免工程质量通病 (16)第九节、文明安全施工措施 (17)第一节、编制依据1、本工程地质勘查报告及相关招标文件资料；2、设计施工图纸；3、《工程测量规范》（GB50026-2007）；4、《建筑地基处理技术规范》（JGJ79-2012）；5、《建筑地基基础设计规范》（GB50007-2011）；6、《建筑地基基础工程施工质量验收规范》（GB50202-2011）；7、《建筑地基基础设计规范》（DBJ15-31-2003）；8、《建筑地基基础施工及验收规程》（DBJ15-201-91）；9、《建筑工程施工现场供电用电安全规范》（GB50194-93）；10、国家和行业颁布的有关现行施工规范及标准；11、本工程执行的规范、规程；第二节、工程概况1、工程概况中国科学院广州生物医药及健康研究院拟在广州市科学城开源大道190号兴建“研究生公寓”工程，由广东工业大学建筑设计研究院设计，广州中科地化工程勘察有限公司提供工程地质勘察报告。

该地块占地面积3910平方米，总建筑面积23776平方米，地上建筑11层，地下建筑1层，总高37.5m，框剪结构，采用筏板基础，基底标高-5m（绝对标高为16.3）。

2、施工要求根据设计施工图纸，本工程基底土质处理采用二重管高压喷射注浆法，有效桩长约10m，桩顶标高-5.4m，总桩数1958根，桩径0.6m，水泥采用P.O42.5R,水灰比为1.1，每米桩长水泥含量180-220kg（局部淤泥部分220-250kg），高压喷射压力大于30Mpa，流量大于30L/min,气流压力宜取0.7MPa，提取速度可以取0.1-0.2m/min。

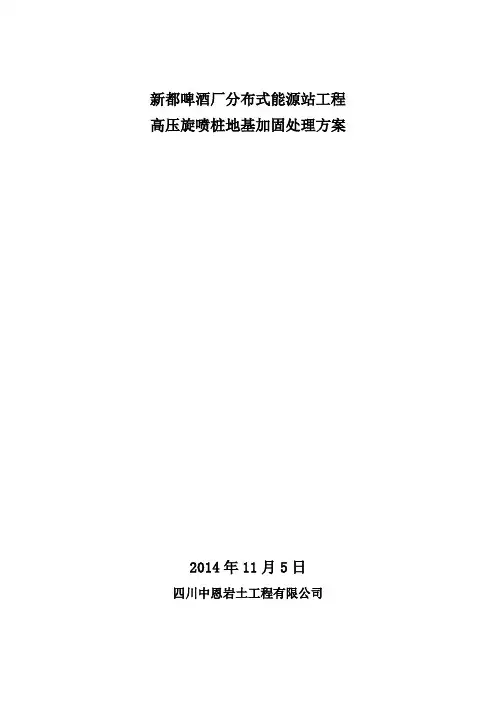

新都啤酒厂分布式能源站工程高压旋喷桩地基加固处理方案2014年11月5日四川中恩岩土工程有限公司新都啤酒厂分布式能源站工程高压旋喷桩地基加固处理方案总经理：总工程师：审定：审核：设计：2014年11月5日新都啤酒厂分布式能源站工程高压旋喷桩地基加固处理方案审定：审核：设计：2014年11月5日四川中恩岩土工程有限公司目录1、工程概况................................................................................................ - 1 -2、场地工程地质条件 ............................................................................... - 1 -3、高压旋喷桩复合地基设计 ................................................................... - 2 -3.1设计依据............................................................................................... - 2 -3.2地基加固技术要求 .............................................................................. - 3 -3.3旋喷桩布置 .......................................................................................... - 3 -3.4旋喷桩桩长 .......................................................................................... - 3 -3.5设计工程量 .......................................................................................... - 3 -3.6旋喷桩施工工艺及施工方法 .............................................................. - 3 -3.7施工控制参数 ...................................................................................... - 4 -3.8施工过程中可能出现的质量问题及处理措施 .................................. - 4 -附：高压旋喷桩桩位平面布置图 (1张)1、工程概况拟建的新都啤酒厂分布式能源站工程位于成都市新都工业园区雪花啤酒厂内，交通十分便利。
