汽车传动系统动态模拟与实时优化控制摘要：本研究旨在探讨汽车传动系统的动态模拟与实时优化控制。
随着汽车技术的不断发展，传动系统的性能和效率对整车性能至关重要。
本研究首先介绍了传动系统的基本原理和关键组成部分，然后详细讨论了动态模拟技术的应用，以模拟不同驾驶条件下的传动系统行为。
随后，研究聚焦于实时优化控制策略，旨在提高传动系统的效率和可靠性。
我们通过数值模拟和实验验证来评估不同控制策略的性能，以优化传动系统的工作。
最后，本研究强调了动态模拟与实时优化控制对汽车性能的重要性，为未来汽车工程的发展提供了有价值的指导。
关键词：汽车传动系统、动态模拟、实时优化控制、效率提升、性能优化引言：随着现代汽车工业的不断发展，汽车传动系统的性能和效率已成为汽车工程领域的热门关注点。
传动系统在车辆性能、燃油经济性和环境友好性方面发挥着关键作用。
本研究旨在探讨动态模拟与实时优化控制对汽车传动系统的重要性。
通过本研究，我们将深入研究传动系统的工作原理以及如何通过模拟和实时控制来提高其性能。
这一研究将为未来汽车工程的发展提供有力支持，有望为驾驶体验和环境保护带来重大改进。
让我们一起探索这个引人入胜的领域，为汽车技术的未来铺平道路。
1、传动系统性能问题的发现传动系统在汽车中扮演着至关重要的角色，它负责将发动机产生的动力传递到车轮上，从而推动汽车前进。
传动系统的性能不仅影响着车辆的加速性能，还关系到燃油经济性、稳定性和驾驶舒适性等多个方面。
一个高效的传动系统能够提供更好的动力输出，降低燃油消耗，减少排放，增强驾驶体验，同时也有助于延长汽车的寿命。
因此，确保传动系统的正常运行和优化至关重要。
尽管传动系统的重要性被广泛认可，但现实中存在许多性能问题。
其中一些问题包括传动系统的效率低下、响应时间较长、振动和噪音问题等。
这些问题可能源自传动系统的设计、材料选择、制造工艺或维护保养等多个方面。
例如，传动系统的机械损耗和摩擦损失可能导致效率下降，而传动系统的响应时间延迟可能影响驾驶的实时性。
内燃机汽车的工作过程模拟与优化研究近年来，随着人们对环保意识的提高和汽车产业的快速发展，内燃机汽车的工作过程模拟与优化研究成为了汽车工程领域的一个热点话题。
如何制造更低排放、更高效率的内燃机汽车成为了汽车厂商和研发人员所面临的重大挑战。
本文将会深入探讨内燃机汽车的工作过程模拟与优化研究的现状，以及相关领域的最新研究成果。
一、内燃机汽车工作过程模拟的意义为什么需要对内燃机汽车的工作过程进行模拟和优化？在众所周知的情况下，内燃机汽车是一种对环境造成污染比较严重的交通工具。
拥有未经净化的废气，会产生一定的噪音污染等环境问题。
如此投放到日益严峻的环保大环境下，其市场空间将会被日益收缩。
而通过对内燃机汽车的工作过程进行模拟和优化，则能够有效地降低废气排放，改善动力性能，同时降低能耗，节约燃料。
因此，内燃机汽车工作过程模拟的研究意义重大，也是工程界的研究热点之一。
二、内燃机汽车工作过程模拟的方法内燃机汽车工作过程模拟的方法多种多样，但其核心在于对内燃机汽车工作过程的分析和计算。
这种分析和计算通常依赖于数学模型和计算机模拟技术。
目前，内燃机汽车工作过程模拟的传统方法主要为基于热力学的方法和基于CFD的方法。
基于热力学的方法以往广泛应用于内燃机汽车的研究和发展。
这种方法是通过建立一系列基于热力学和流体力学相结合的方程式进行模拟。
其中，热力学方程式包括质量连续性方程式、热力学状态方程、化学反应方程式等。
由此，可以得到内燃机汽车工作过程的功率、效率、排放等参数。
基于CFD(Computational Fluid Dynamics)的方法则是一种利用计算机数值计算的方法，实现对内燃机汽车工作过程流场、温度场、压力场等情况的模拟。
该方法与一般数值分析方法不同，其是一种从流体力学的基本原理出发，利用数学方程式来模拟流体的运动。
它通过分离内燃机汽车的几何形状和颗粒交换过程之间的连接,对内部流体运动进行逐步计算模拟。
在这基础上，拟出一系列计量参数用以衡量发动机的性能。
车辆动态仿真技术及其应用试验报告班级：车辆动态仿真技术及其应用专业：学号：姓名：2017年12月试验一：连杆机构的建模与仿真●试验目的通过对曲柄摇杆机构的运动和动力分析，掌握应用Adams软件创建机构虚拟样机模型，对模型的仿真分析及结果后处理。
●试验工具笔记本电脑，Adams2013软件●试验内容创建如图所示曲柄摇杆机构的虚拟样机模型并分析摇杆3的运动，其中曲柄1匀速转动，数据如下。
（l1=120mm,l2=250mm,l3=260mm,l4=300mm,ω1=1rad/s）●试验步骤1.启动adams软件2.创建模型名称及工作环境3.创建曲柄摇杆机构并建立约束4.施加运动，根据ω1=1rad/s的要求，给曲柄施加一个motion，在Rot.Speed 文本框里输入180/PI。
5.保存模型并进行仿真测试，设置End Time为6.283，设置Step为100，运行。
6.模型测试，在大地（350，0，0）位置建立一个Maker点，作为测量摇杆角位移的标记点。
在操作区按照Build,Measure,Angle顺序操作，并逐步拾取Maker点，单击OK按钮，系统将生成三个点测量摇杆角位移曲线，其中曲线的横坐标轴为时间轴，单位是秒，纵坐标轴为角位移轴，单位是°。
相同方法可获得角位移测量结果。
7.角速度和角加速度的测量右键单机摇杆，弹出的快捷菜单中选择Part：Rocker，Measure。
在弹出的对话框中单击Characteristic，在下拉列表中选择CM angular velocity，在Component中选择Z，单击OK。
结果如下图，相同方法测得曲柄角速度。
试验结论通过仿真模拟计算生成摇杆角位移曲线，曲柄角位移曲线如下图所示：摇杆角位移曲线曲柄角位移曲线后处理角位移图后处理摇杆角位移图摇杆角加速度曲线摇杆角速度曲线试验二：麦弗逊式前悬架建模与仿真●试验目的使用ADAMS/CAR的模板界面建立简化的麦弗逊式前悬架模板来熟悉模板的基本使用方法，然后再与标准悬架试验台总成在一起进行仿真。

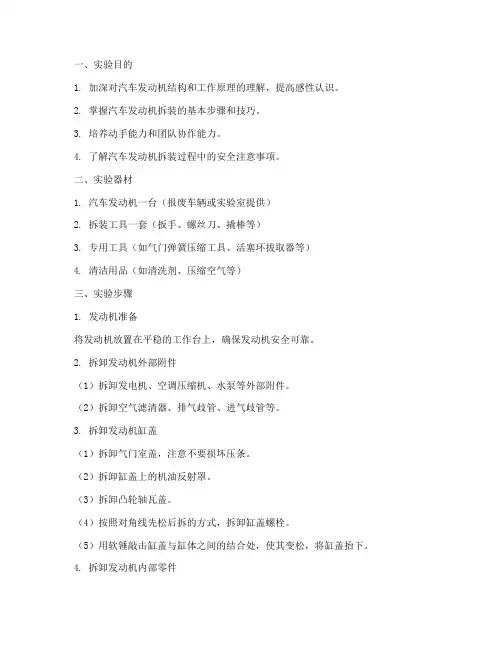

一、实验目的1. 加深对汽车发动机结构和工作原理的理解，提高感性认识。
2. 掌握汽车发动机拆装的基本步骤和技巧。
3. 培养动手能力和团队协作能力。
4. 了解汽车发动机拆装过程中的安全注意事项。
二、实验器材1. 汽车发动机一台（报废车辆或实验室提供）2. 拆装工具一套（扳手、螺丝刀、撬棒等）3. 专用工具（如气门弹簧压缩工具、活塞环拔取器等）4. 清洁用品（如清洗剂、压缩空气等）三、实验步骤1. 发动机准备将发动机放置在平稳的工作台上，确保发动机安全可靠。
2. 拆卸发动机外部附件（1）拆卸发电机、空调压缩机、水泵等外部附件。
（2）拆卸空气滤清器、排气歧管、进气歧管等。
3. 拆卸发动机缸盖（1）拆卸气门室盖，注意不要损坏压条。
（2）拆卸缸盖上的机油反射罩。
（3）拆卸凸轮轴瓦盖。
（4）按照对角线先松后拆的方式，拆卸缸盖螺栓。
（5）用软锤敲击缸盖与缸体之间的结合处，使其变松，将缸盖抬下。
4. 拆卸发动机内部零件（1）拆卸活塞、活塞环、连杆等。
（2）拆卸曲轴、曲轴轴承等。
（3）拆卸凸轮轴、凸轮轴轴承等。
（4）拆卸气门、气门弹簧、气门导管等。
（5）拆卸气缸盖、气缸垫等。
5. 拆卸发动机附件（1）拆卸正时链条、正时链条张紧器等。
（2）拆卸机油泵、机油滤清器等。
（3）拆卸油底壳、油底壳螺栓等。
6. 清洗和检查（1）清洗发动机内部零件，去除油污、杂质等。
（2）检查发动机内部零件的磨损、损坏等情况。
（3）记录检查结果，为后续维修提供依据。
7. 组装发动机（1）按照拆卸的相反顺序组装发动机。
（2）检查各部件的安装是否牢固、正确。
（3）检查发动机的运行状态，确保无异常。
8. 实验总结对实验过程进行总结，分析实验中遇到的问题及解决方法，提高实验技能。
四、实验结果与分析1. 通过本次实验，掌握了汽车发动机的拆装步骤和技巧，提高了动手能力。
2. 对发动机内部结构有了更深入的了解，为后续维修工作奠定了基础。
3. 学会了在拆装过程中注意安全，避免事故发生。
