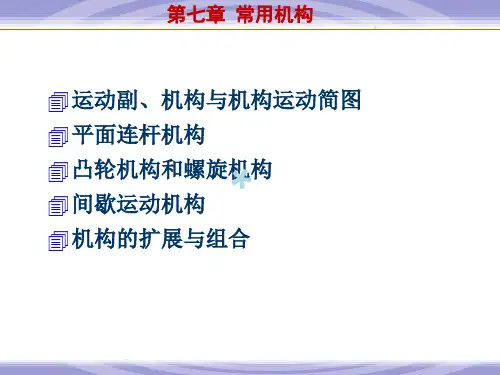

常用机构 凸轮机构

2）运动线图（推程）：表3-1
s
h
3）运动特点：产生刚性冲击
ψ
∵ 从动件在运动开始和终止的瞬
Φ
t
时，因速度有突变，则加速度 v
a在理论上出现瞬时的无穷大，
hω/Φ
ψ
导致从动件突然产生非常大的 a
t
惯性力，因而使凸轮机构受到
ψ
极大的冲击，这种冲击称为刚
t
性冲击。
4）适用场合：低速运动或不宜单独使用。
ψ
点作各自的垂线与水平线，交点
v
Φ
即为s曲线上的点，光滑连接这
些点，得到s图。
ψ a
3）运动特点：产生柔性冲击
∵在首、末两点从动件的加速度
ψ
有突变，因此也有柔性冲击。
4）适用场合：中、低速运动。
4、正弦加速度（摆线）运动规律 从动件在运动过程中加速度呈正弦曲线规律变化。
1）运动方程：表3-1 s=h[ψ/Φ-sin(2πψ/Φ)/2π]
一、压力角α与作用力的关系
（前面已讲过）压力角α（或传动角γ）的大小反映 了机构传动性能的好坏。α↓( 或γ↑)，机构的传动性能越好。
压力角α：作用在从动件上的驱动力 方向（即沿接触点处的法线方向）与该力 作用点的绝对速度方向之间所夹的锐角。 注意：对于滚子从动件，压力角要作在
理论廓线上。
F可分解为：F′= Fcosα——有效分力
4 2 3
1
图3-4
如图所示的靠模车削机 构，工件1转动时，并和靠模 板3一起向右移动，由于靠模 板的曲线轮廓推动，刀架2带 着车刀按一定的运动规律作 横向运动，从而车削出具有 曲线表面的手柄。
如图所示的绕线机构，当 具有凹槽的圆柱凸轮转动时， 迫使从动件作往复移动，从而 均匀地将线绕在轴上。

一、滚子半径的选择
滚子半径 rT 过大，导致实际轮 廓线变尖或交叉，如b、c所示。 ' rT , '实际轮廓曲率半径；
理论轮廓曲率半径； rT 滚子半径；
当 rT， ' 0，实际轮廓线为 光滑连续的曲线，没问 题； 当 rT， ' 0，实际轮廓线交叉， ，加工时被切除，导致 从动件运动

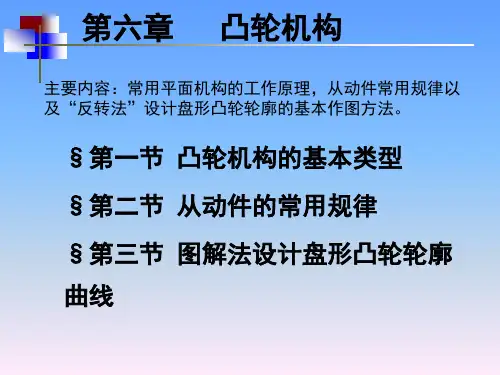

§第一节 凸轮机构的基本类型
二、凸轮机构的分类
移动凸轮
1.按凸轮的形状
当盘形构件的回 转中心趋于无穷 大时，绕轴转动 的盘形凸轮就变 成相对于机架作 往复直线移动的 凸轮。
§第一节 凸轮机构的基本类型
二、凸轮机构的分类
圆柱凸轮
1.按凸轮的形状
凸轮的轮廓曲线位于圆柱面上，它可以看作是把移动凸轮 卷成圆柱体而得。
（1）力封闭：利用从动件的重力、弹簧力或其他外力使从动件与 凸轮保持接触，如图6-1所示。 （2）形封闭：依靠凸轮与从动件的特殊结构来保持从动件与凸轮 接触，如图6-2所示。
§第一节 凸轮机构的基本类型
二、凸轮机构的分类 3.按凸轮与从动件保持接触的方式分
（2）形封闭：依靠凸轮与从动件的特殊结构来保持从 动件与凸轮接触，下图是常用的形封闭凸轮机构。
2.对心滚子直动从动件盘形凸轮
已知凸轮的基圆半径rb 、滚子半径rT 、角速度 ω和从动件的运动规律，设计该凸轮轮廓曲线。
8’
-ω
ω
7’ 5’ 3’ 1’
9’ 11’ 12’
13’ 14’ 9 11 13 15
理论轮廓η
1 3 5 78
设计步骤小结： 实际轮廓η’ ①选比例尺μ l作基圆rb。 ②反向等分各运动角。原则是：陡密缓疏。 ③确定反转后，从动件尖顶在各等份点的位置。 ④将各尖顶点连接成一条光滑曲线。 ⑤作各位置滚子圆的内(外)包络线。

常用机构的类型工作原理
机构是人类在生产和生活中创造的一种物理工具，它通过结构、运动和力的转换实现各种工作。

常用机构的类型和工作原理包括以下几种：
1.齿轮机构：由齿轮和齿轮组成，通过啮合传递转矩和动力。

2.链传动机构：通过链条连接的轴和齿轮传递动力，常见于自行车和摩托车等车辆中。

3.凸轮机构：通过凸轮和连杆实现线性或旋转运动，常见于汽车发动机中的气门机构。

4.摆线机构：通过与摆线齿轮啮合的摆线齿轮实现线性或旋转运动。

5.蜗杆机构：由蜗杆和蜗轮组成，通过螺旋传递转矩和动力，常见于电动工具和机床中。

6.滚柱机构：由滚柱和导轨组成，通过滚动运动实现线性运动，常见于工业机械和自动化设备中。

以上是常用机构的类型和工作原理，不同类型的机构在不同的应用中具有不同的优点和缺点，因此需要根据具体的需求进行选择和设计。

- 1 -。

B6
４. 偏心尖顶直动从动件盘形凸轮轮廓曲线的设计
第四节凸轮机构基本尺寸的确定
凸轮工作轮廓必须满足以下要求： (1)保证从动件能实现预定的运动规律
(2)传力性能良好，不能自锁
(3)结构紧凑
(4)满足强度和安装等要求 为此，设计时应注意处理好
1.滚子半径的选择 2.凸轮机构的压力角 3.凸轮基圆半径的确定 4.凸轮机构的材料
（a)推程 (b)回程
２．等加速等减速运动规律
是指凸轮以等角速度转动时，从动件在一个行程中，前半行程作 等加速运动，后半行程作等减速运动的运动规律。 运动线图如图所示。其位移曲线为两段光滑相连开口相反的抛物 线，速度曲线为斜直线，加速度曲线为平直线。推程位移线图作图 方法演示。
由图可见，在推（回） 程的始末点和前、后半程 的交接处，加速度有限的 突变，因而惯性力也产生 有限的突变，由此将对机 构造成有限大小的冲击， 这种冲击称为“柔性冲击” 或“软冲”。因此这种运 动规律只适用于中速、中 载的场合。
3.按锁合方式分：力锁合、形锁合
锁合是指从动件与凸轮之间始终保持的高副接触的装置。
（1）力锁合凸轮机构
依靠重力、弹 力或其他外力 来锁合
（2）形锁合凸轮机构
依靠凸轮和从 动件几何形状 来保证锁合
4.按从动件运动方式分：
从动件导路是否通过凸轮回转中心
对心直动从动件凸轮机构 偏置移动从动件凸轮机构
直动从动件凸轮机构 摆动从动件凸轮机构
rT＜0.8ρmin ρmin＞1～5mm rT =（0.1～0.5）rb
二、凸轮机构的压力角
１.压力角：不计摩擦时，凸轮对从 动件的作用力（法向力）与从动件 上受力点速度方向所夹的锐角。 该力可分解为两个分力 ：
