invenor建模入门到精通课件

5.1.1 创建工程图与绘图环境设置
▪ 1. 创建工程图文件 ▪ 在Inventor中，和新建一个零件文件一样，可以通过自带的文件模板
来快捷的创建工程图，步骤如下： ▪ （1）选择【快速入门】标签栏中的【新建】选项，在打开的【新建
文件】对话框中，选择【默认】选项卡下的【Standard.idw】选项来 使用默认的文档模板来新建一个工程图文件。 ▪ （2）如果要创建英制或者公制单位下的工程图，可以从该对话框的 【English】或者【Metric】选项卡下选择对应的模板文件（*.idw） 即可。 ▪ （3）在【Metric】选项卡里面还提供了很多不同标准的模板，其中， 模板的名称代表了该模板所遵循的标准，如【ISO.idw】是符合ISO国 际标准的模板，【ANSI.idw】则符合ANSI美国国家标准，【GB.idw】 符合中国国家标准等。用户可以根据不同的环境，选择不同的模板以 创建工程图。 ▪ （4）需要说明一点，在安装Inventor时，需要选择绘图的标准，如 GB或ISO等，然后在创建工程图时，会自动按照安装时选择的标准创 建图纸。 ▪ （5）单击【确定】按钮完成工程图文件的创建。
▪ 要创建基础视图，可以单击【放置视图】标签栏【创建】面板上的 【基础视图】工具按钮，则打开【工程视图】对话框，如图5-5所示。 下面分别说明创建工程图的各个关键要素。
图5-5 “工程视图”对话框
▪ 1. 文件选项 ▪ 文件选项用来指定要用于工程视图的零件、部件或表达视图文件。单
击【路径】按钮浏览并选择文件。 ▪ 2. 比例选项 ▪ 比例选项用来设置生成的工程视图相对于零件或部件的比例。另外在
图5-1 在Inventor中创建的零件的二维工程图
图5-2 在Inventor中创建的部件的装配图

候将Inventor环境下定义的装配约束可以直接转化为运动仿真环境下
运动约束；可以直接使用材料库，用户还可以按照自己的实际需要自
行添加新材料。
13.2 构建仿真机构
▪ 可以通过三种方式创建连接： 即在【分析设置】对话框中激活“自 动转换对标准联接的约束”功能，使Inventor自动将合格的装配约束 转换成标准连接；使用【插入运动类型】工具手动插入运动类型；使 用【转换约束】工具手动将 Autodesk Inventor 装配约束转换成标 准连接（每次只能转换一个连接）。
▪
图13-1 【运动仿真】选项
图13-2 【运动仿真】界面
图13-3 运动仿真功能区 图13-4 运动仿真浏览器

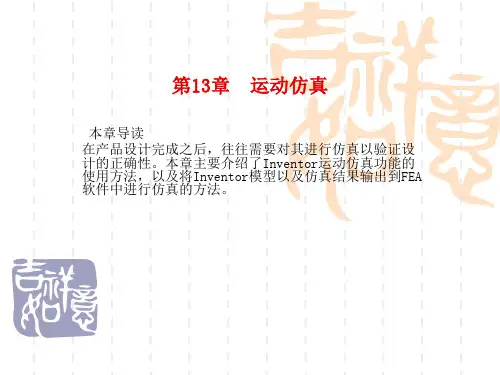

13.1.2 Inventor运动仿真的特点
▪ 现在Inventor 2012的仿真部分软件是完全整合于三维CAD的机构动态 仿真软件，具有以下显著特点：
▪ （1）使软件自动将配合约束和插入约束转换为标准连接（一次转换 一个连接），同时可以手动创建连接。
13.2.1 运动仿真设置
▪ 在任何的部件中，任何一个零部件都不是自由运动的，需要受到一定的运动 约束的限制。运动约束限定了零部件之间的连接方式和运动规则。通过使用 AIP 2012版或更高版本创建的装配部件进入运动仿真环境时，如果未取消选 择【分析设置】对话框中的【自动转换对标准联接的约束】，Inventor将通 过转换全局装配运动中包含的约束来自动创建所需的最少连接。同时，软件 将自动删除多余约束。此功能在确定螺母、螺栓、垫圈和其他紧固件的自由 度不会影响机构的移动时尤其好用，事实上，在仿真过程中这些紧固件通常 是锁定的。添加约束时，此功能将立即更新受影响的连接。
▪ 单击【运动仿真】标签栏【管理】面板上的【分析设置】工具按钮，打开 【分析设置】对话框。如图13-5所示。

5.1.1 创建工程图与绘图环境设置
▪ 1. 创建工程图文件 ▪ 在Inventor中，和新建一个零件文件一样，可以通过自带的文件模板
来快捷的创建工程图，步骤如下： ▪ （1）选择【快速入门】标签栏中的【新建】选项，在打开的【新建
文件】对话框中，选择【默认】选项卡下的【Standard.idw】选项来 使用默认的文档模板来新建一个工程图文件。 ▪ （2）如果要创建英制或者公制单位下的工程图，可以从该对话框的 【English】或者【Metric】选项卡下选择对应的模板文件（*.idw） 即可。 ▪ （3）在【Metric】选项卡里面还提供了很多不同标准的模板，其中， 模板的名称代表了该模板所遵循的标准，如【ISO.idw】是符合ISO国 际标准的模板，【ANSI.idw】则符合ANSI美国国家标准，【GB.idw】 符合中国国家标准等。用户可以根据不同的环境，选择不同的模板以 创建工程图。 ▪ （4）需要说明一点，在安装Inventor时，需要选择绘图的标准，如 GB或ISO等，然后在创建工程图时，会自动按照安装时选择的标准创 建图纸。 ▪ （5）单击【确定】按钮完成工程图文件的创建。
在同一幅图纸中创建的三个零部件的基础视图。
图5-8 零部件的基础视图
5.1.3 投影视图
▪ 创建了基础视图以后，可以利用一角投影法或者三角投影法创建投影 视图。在创建投影视图以前，必须首先创建一个基础视图。图5-9中 所示为利用一个基础视图创建三个投影视图，即俯视图，左视图和轴 侧视图。
▪ 创建投影视图的基本步骤是： ▪ （1）单击【放置视图】标签栏【创建】面板中的【投影视图】工具

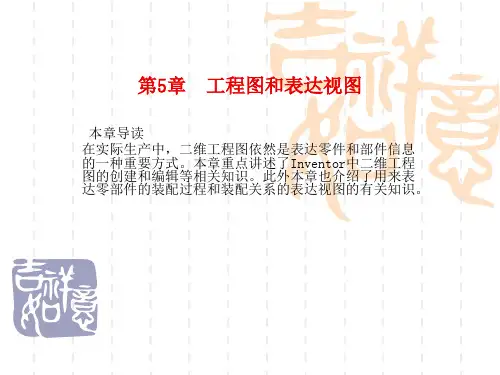

第5章 工程图和表达视图
本章导读 在实际生产中，二维工程图依然是表达零件和部件信息 的一种重要方式。本章重点讲述了Inventor中二维工程 图的创建和编辑等相关知识。此外本章也介绍了用来表 达零部件的装配过程和装配关系的表达视图的有关知识。

部件裝配圖
裝配工程圖
2013-04 19
Inventor培训教程
零件圖畫法及拆圖

4-2. 繪圖區在”應用程式選項”中設定.
切換設計與 繪圖設定 自定义背景 及零件鏡面 反射畫面 PS：可以把自己 女朋友照片設置 成反射環境，那么 每個零件都有自己 女朋友的影子了。
2013-04 20
系統自 帶樣板
零件繪 製步驟： 可命名 每步名 稱，方 便修改.
零件終止，可移動用以插入 繪圖步驟，或隱藏後面步驟.
2013-04 8
Inventor培训教程
界面介紹

4.旋轉立方體：
點擊此處或按F6， 回到主視圖

5.導覽列：
可選擇立方體的點 線面點擊，將圖塊 切換到相應的視圖， 右鍵點擊
操控盤 平移 縮放 換轉 檢視平面 視圖型式
界面介紹

2. 應用程式選項對話框.
大項選擇區，選擇 需要修改的大項， 切換到設置對話框. 設定界面字體及大小
相關細則點選區， 設定自己喜歡的工 作界面和工作環境.
修改后記得點“套用” 或“確定”保存修改
2013-04 12
Inventor培训教程
界面介紹

2-5.START 的應用.


1.Start 是定義圖面性質的工具，在建模組裝圖紙完成后一定要及時更 新Start里的內容.
菜單欄 瀏覽器
图形区
旋轉立 方體 導覽列
自定工具欄
狀態欄
右鍵快 捷菜單
2013-04
6
Inventor培训教程
界面介紹

1.快捷工具欄： 2.菜單欄： 菜單類別

下拉選單，增減 快捷工具欄項目
