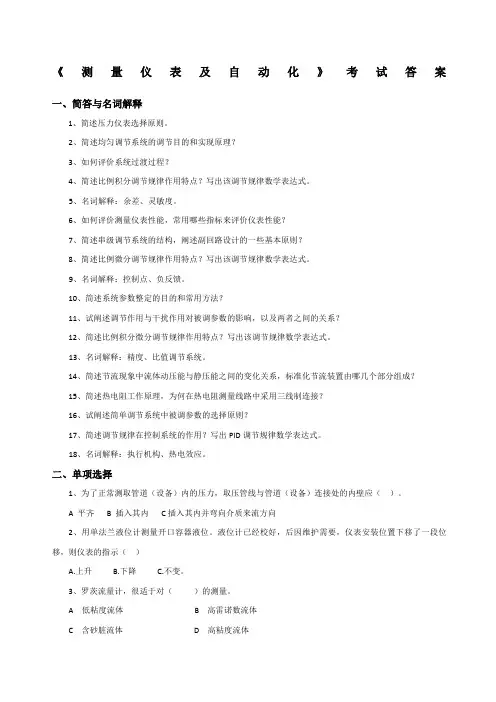

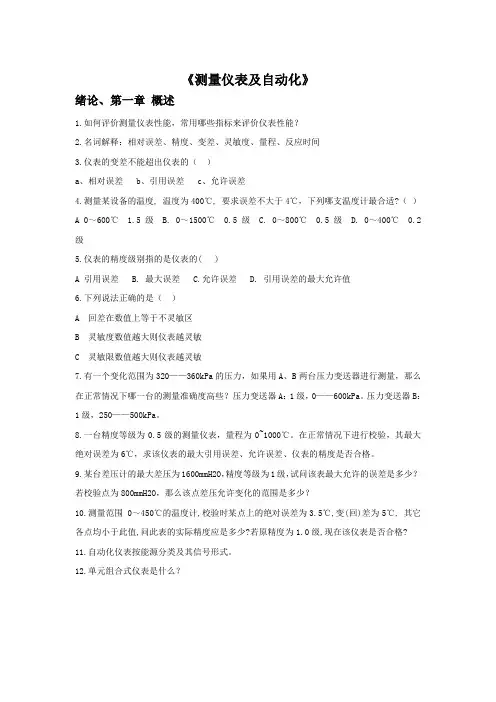

《测量仪表及自动化》考试答案

《测量仪表及自动化》考试答案

一、简答与名词解释

1、简述压力仪表选择原则。

2、简述均匀调节系统的调节目的和实现原理？

3、如何评价系统过渡过程？

4、简述比例积分调节规律作用特点？写出该调节规律数学表达式。

5、名词解释：余差、灵敏度。

6、如何评价测量仪表性能，常用哪些指标来评价仪表性能？

7、简述串级调节系统的结构，阐述副回路设计的一些基本原则？

8、简述比例微分调节规律作用特点？写出该调节规律数学表达式。

9、名词解释：控制点、负反馈。

10、简述系统参数整定的目的和常用方法？

11、试阐述调节作用与干扰作用对被调参数的影响，以及两者之间的关系？

12、简述比例积分微分调节规律作用特点？写出该调节规律数学表达式。

13、名词解释：精度、比值调节系统。

14、简述节流现象中流体动压能与静压能之间的变化关系，标准化节流装置由哪几个部分组成？

15、简述热电阻工作原理，为何在热电阻测量线路中采用三线制连接？

16、试阐述简单调节系统中被调参数的选择原则？

17、简述调节规律在控制系统的作用？写出PID调节规律数学表达式。

18、名词解释：执行机构、热电效应。

二、单项选择

1、为了正常测取管道（设备）内的压力，取压管线与管道（设备）连接处的内壁应（ ）。

A 平齐 B 插入其内 C插入其内并弯向介质来流方向

2、用单法兰液位计测量开口容器液位。液位计已经校好，后因维护需要，仪表安装位置下移了一段位移，则仪表的指示（ ）

A.上升 B.下降 C.不变。

3、罗茨流量计，很适于对（ ）的测量。

A 低粘度流体 B 高雷诺数流体

C 含砂脏流体 D 高粘度流体 4、补偿导线的正确敷设，应该从热电偶起敷到（ ）为止？

A 就地接线盒 B 仪表盘端子板 C 二次仪表 D 与冷端温度补偿装置同温的地方

5、具有“超前”调节作用的调节规律是 （ ）

A、 P B、 PI C、 PD D、 两位式

6、调节器的正作用是指（ ）。

A．测量值大于给定值时，输出增大 B. 测量值大于给定值时，输出减小

C．测量值增大，输出增大 D. 测量值增大，输出减小

7、下列哪种流量计与被测介质的密度无关? （ ）

A. 质量流量计 B. 转子流量计 C. 差压式流量计

8、测量高粘度、易结晶介质的液位,应选用下列哪种液位计?（ ）

A. 浮筒式液位计 B. 雷达液位计 C. 差压式液位计

9、补偿导线的作用是（ ）

A. 延伸热电偶冷端 B. 作为普通导线传递热电势 C. 补偿热电偶冷端温度

10、与热电偶配用的自动电位差计带有补偿电桥，当热点偶短路时，应显示（ ）

A. 下限值 B.上限值 C. 环境温度（室温）

11、在用热电阻测量温度时若出现热电阻断路时，与之配套的显示仪表如何变化（ ）

A 指示值最小 B 指示值最大 C 指示值不变 D 指示室温

12、浮球式液位计适合于如下哪一种情形的使用条件？（ ）

A 介质粘度高、压力低、温度高 B 介质粘度高、压力低、温度低

C 介质粘度低、压力高、温度低 D 介质粘度高、压力高、温度低

13、用K分度号的热偶和与其匹配的补偿导线测量温度。但在接线中把补偿导线的极性接反了，则仪表的指示（ ）

A.偏大、 B.偏小、 C.可能大,也可能小,要视具体情况而定。

14、下列说法错误的是（ ）

A 转子流量计是一种变流通面积，压差不变的流量计；

B 孔板式差压流量计是一种差压变化，流通面积固定的流量计；

C 喷嘴式差压流量计是一种流通面积变化，差压变化的流量计。

15、积分时间增大，积分作用（ ）

A 增大 B 减小 C 保持不变

16、执行器的正作用是指（ ）。

A 控制信号增大，执行器开度减少 B 控制信号增大，执行器开度增大 C 控制信号减小，执行器开度减少

17、某压力变送器的输出是电流信号。它相当于一个（ ）。

A 受压力控制的电压源 B 受压力控制的电流源

C 受电压控制的电流源 D 受电流控制的电压源

18、电容式压力变送器，其输出电流与（ ）、（ ）成线性关系。

A 弧形电极、中心感压膜片之间构成的两个电容

B 弧形电极、中心感压膜片之间构成的两个电容之和

C 弧形电极、中心感压膜片之间构成的两个电容之差

D 弧形电极、中心感压膜片间构成的两个电容之差与之和的比值

E 弧形电极、中心感压膜片间构成的两个电容之和与之差的比值

F 被测压力

19、对再生器中催化剂的物位，采用差压法测量。其取压方式应该是（ ）。

A 角接取压 B 环室取压

C 径距取压 D 反吹风取压

三、填空题

1、 自动化仪表若按组成测量或调节系统的方式分，有 、 、 、

四种。

2、 测量误差按其产生原因的不同可分为 、 、 。

3、 常用的弹性元件有 、 、 、 等。

4、 压力表校验时，标准表允许的绝对误差应不超过被校表允许绝对误差的 。

5、 弹簧管式压力表由 、 、 、 构成。

6、 标准节流元件常用的有 、 、 ；常用的取压方式有 、

等。

7、 气动仪表的统一信号范围是 ；电动仪表的统一信号范围是 。

8、测量仪表的绝对误差是仪表指示值与真值之差。校验仪表时，所谓的“真值”一般由绝对误差比被校表 倍的标准表给出。

9、 已知此时此地的大气压为100.5Kpa，又知1工程大气压等于98.07Kpa。用弹簧管压力表测得表压为200Kpa，试问绝压为 Kpa。

10、 弹簧管压力表中，游丝的作用是 。（2分）

11、 变送器的两线制是指 。（2分）

12、 对易凝、易堵引压管线的介质测压时，在引压管线中应该填充 。 13、 流体流过哥里奥利流量计时，振动管会利用 来测量流量。

14、 用热电阻测温，若测温点与转换仪表之间的距离较远，则接线应该采用_____ 制。

15、 比例度越大，比例作用就越 ；微分时间越大，微分作用越 ；积分时间越长，积分作用越 。

16、 所谓风开阀，就是指调节器来的气压信号越大，开度越 。

17、 调节器的基本调节规律有 、 、 和 四种。

18、 在三种标准节流装置中,最常用的是 。

四、计算与分析题

1. 用一台双法兰式差压变送器测量某容器液位，如图所示，已知H变化范围0——3m，被测介质密度ρ=900Kg/m3,毛细管内工作介质密度ρ0=950Kg/m3，其中h1=1m,h2=4m,求变送器测量范围？并判断零点迁移的方向，计算迁移量，当法兰式变送器的安装位置升高或降低时，问对测量有何影响？

2. 如图所示为一锅炉汽包水位控制系统。

（1） 指出该系统中的被调参数、调节参数；

（2） 该系统可能的干扰有哪些？

（3） 画出该系统的方框图；

（4） 如果该系统中的汽包水位严禁过低，使确定系统的调节阀气开、气关型式和调节器的正反作用。

3、在热电阻使用过程中，经常出现如下问题，请分析其产生的原因：

（1）、显示仪表指示值低于实际值或指示不稳定；（2）、显示仪表指示无穷大；（3）、显示仪表显示负值；（4）阻值与温度的关系有变化。

4、如图所示的控制系统。

(1) 指出该系统的控制方式；

(2) 该系统是否能够单独运行？为什么？

(3) 如何改进该系统？画出该系统改进后的控制流程图（即在原系统基础上如何改进）。

(4) 说明改进后的系统如何实现控制对象的正常控制？

参考答案：

一、简答与名词解释

1、简述压力仪表选择原则。

答：型号、量程、精度选择 （1）量程i 压力平稳：P量=P测*1.5，量程靠级:0～1.0,1.6,2.5,4,6,10×10MPa

ii波动范围大P量=P测*２.０

下限选取:测量值大于1/3的量程，否则测量误差太大

（2）精度选择：已知误差，先选出量程，求出引用误差，靠精度等级(往高精度靠)

（3）型号：考虑测量介质的腐蚀性、温度等因素

2、简述均匀调节系统的调节目的和实现原理？

目的：均匀控制系统是为解决连续生产过程中前后设备供求之间的矛盾而设置的。

实现原理：

（1）简单均匀控制，简单均匀控制采用简单控制系统结构，通过选择合适的控制规律及整定参数来实现均匀控制的目的。

（2）串级均匀控制，串级均匀控制系统是通过控制器参数整定来实现的。在串级均匀控制系统中，参数整定的目的不是使参数尽快回到给定值，而是要求在允许的范围内作缓慢变化。

总之，均匀控制系统的结构与定值控制系统相同，投运方法也—样，至于参数整定，只要明确了“均匀”的意义，也就不难进行。均匀控制系统的控制器参数值一般都较大。

3、如何评价系统过渡过程？

最大偏差或超调量：最大偏差指被调参数偏离给定值的最大值，若最大偏差大，则偏离时间长，不利于稳定生产，所以可作一个衡量系统稳定程度的指标。最大偏差太大，同时出现多个干扰时危险增大。

余差：过渡过程终了时，被调参数所达到的新的稳态值与给定值之间的偏差。调节系统的余差表示的是系统调节精度。

衰减比：衰减振荡过程中第一、第二个波峰值之比。它是衡量稳定性的指标，衰减比小于1：1的振荡是发散的，等于1：1时为等幅振荡，都不容许，为保持足够的稳定裕度，衰减比以4：1或10：1为宜。

过渡时间：从干扰产生作用起至被调参数重新建立新的平衡为止，过渡过程所经历的时间要绝对达到新稳态值，需要的过渡时间为无穷，现规定被调参数进入稳态值5%或3%以内的区域，并保持在此区域内即认为达到稳定值，过渡时间反映的是调节的速度指标。

振荡周期或频率：过渡过程同向两波峰（波谷）之间的间隔时间称为振荡周期T，振荡频率f=1/T

这些指标中；希望余差尽量小，最大偏差小一些，过渡时间短一些，衰减比要适当。
