视频展示台使用说明书

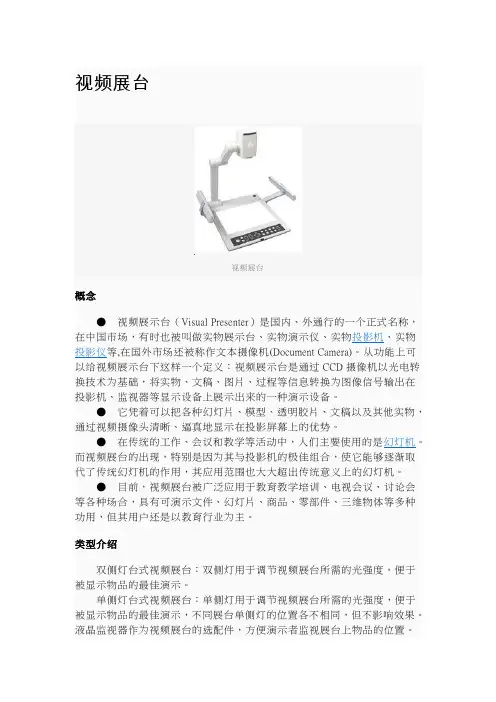

视频展台视频展台概念●视频展示台（Visual Presenter）是国内、外通行的一个正式名称，在中国市场，有时也被叫做实物展示台、实物演示仪、实物投影机、实物投影仪等,在国外市场还被称作文本摄像机(Document Camera)。

从功能上可以给视频展示台下这样一个定义：视频展示台是通过CCD摄像机以光电转换技术为基础，将实物、文稿、图片、过程等信息转换为图像信号输出在投影机、监视器等显示设备上展示出来的一种演示设备。

●它凭着可以把各种幻灯片、模型、透明胶片、文稿以及其他实物，通过视频摄像头清晰、逼真地显示在投影屏幕上的优势。

●在传统的工作、会议和教学等活动中，人们主要使用的是幻灯机。

而视频展台的出现，特别是因为其与投影机的极佳组合，使它能够逐渐取代了传统幻灯机的作用，其应用范围也大大超出传统意义上的幻灯机。

●目前，视频展台被广泛应用于教育教学培训、电视会议、讨论会等各种场合，具有可演示文件、幻灯片、商品、零部件、三维物体等多种功用，但其用户还是以教育行业为主。

类型介绍双侧灯台式视频展台：双侧灯用于调节视频展台所需的光强度，便于被显示物品的最佳演示。

单侧灯台式视频展台：单侧灯用于调节视频展台所需的光强度，便于被显示物品的最佳演示，不同展台单侧灯的位置各不相同，但不影响效果。

液晶监视器作为视频展台的选配件，方便演示者监视展台上物品的位置。

底板分离式视频展台：由于底板分离，使视频展台的便携性增强，小范围内的移动十分方便。

便携式视频展台：主要是便于携带。

视频展台的作用又称实物展示台，把它连接在投影机和电视机上时，就可以将资料、讲义、实物、幻灯片等清晰地展示出来，是多媒体教室不可或缺的教学设备之一。

一台普通的视频展示台包括三个部分：摄像头、光源和台面，在展示台背面还有一系列接口，而一些面向高端市场的展示台还包括红外线遥控器、计算机图像捕捉适配器、液晶监视器等附件。

视频展示台可以应用在各学科教学中：文科类可以把繁多的教学资料，教学用各类图书版面，直接置于展示台台面，通过灯光的应用，放大功能的调整，就可以清晰显示出来；化学、物理学科可以在展示台上直接进行一些实验，让每一学生清楚观察；生物、医学科目可以通过展示台镜头的配用（显微镜头等）观察实物放大的图像。

七、上课结束，应按“关机步骤”规程操作， 关闭仪器设备全系统电源，做好设备清理， 锁好控制台。
一、功能型中央控制系统操作步骤 一、开机 1、插入延时开关钥匙牌，开启总电源，“台式PC”指示灯亮； 2、按一下中控功能面板上的“系统开”按钮，启动设备电源； 3、按一下中控功能面板上的“投影”按钮，打开投影机电源并且降下投影幕； 4 4、按一下扩展面板上的“电脑电源”按钮（红色按钮），打开电脑。 二、使用 1、输出信号默认为台式PC信号； 2、通过选择中控面板上的相应信号按钮，可以进行切换（如：台式PC、手提PC、展示台、 影碟等） 3、打开展示台柜盖，按展台升降按钮，展示台将自动升降 三、关机 1、按一下中控功能面板上的“投影”按钮，关闭投影机电源并且升上投影幕； 2、关闭电脑电源； 3、按一下中控功能面板上的“系统关”按钮，系统会延时3分钟后自动断电，关闭设备电 源。
（1）使用电脑：按桌面控制面板“投影机控制”栏“电脑” 键，投影信号即为计算机信号。 （2）使用手提电脑：接上手提电脑后，按桌面控制面板 “投影机控制”栏“手提电脑”键，投影信号即为手提电脑 信号。 （3）使用展示台等视频设备：①按桌面控制面板“设备 选择”栏选择相应设备，通过面板的控制块中的相应按钮可 以实现各项功能。②按“投影信号”栏选择与设备对应的投 影信号。③按桌面控制面板“投影机控制”栏“视频”键， 投影信号即为视频信号。 （4）视频信号之间的切换：可在“投影信号”栏选择与 设备对应的投影信号即可。
二、使用
1、开启电脑。 2、操作“音量”按钮，按下“＋”或“－” 按钮调节音量大小。 3、课间如不用多媒体设备，按下投影机“关” 和电动幕“升”按钮；重新使用投影机按下 “开”和电动幕“降”按钮。
三、关机
1、首先操作电脑鼠标退出系统。 2、按下投影机“关”按钮，关闭投影机。 3、按下“系统关”按钮，使系统停止工作。 注意：切忌不能立刻关闭教室的总电闸，以 保证投影机风扇开柜门，插入延时开关钥匙牌，接通电源； 2、按下“系统开”按钮，使整个系统进入预备工 作状态； 3、在投影机按钮组合中按下“开”按钮，放下屏 幕； （1）按下“视频”按钮后，选择“影碟机”或 “展示台”切换视频信号； （2）按下“RGB”按钮后，选择“电脑”或“笔记 本”切换数字信号；

感谢您选用信源产品，为了您更好地使用本产品，请仔细阅读本手册。

XY2300系列多媒体集中控制器简介信源XY2300系列多媒体集中控制器是在XY6800系列、XY2000系列中控基础上，结合学校大范围普及多媒体教学的特点而最新推出的。

它集投影机、展示台、银幕、台式电脑、笔记本电脑的控制于一身，高性能VGA 切换分配（台式电脑、笔记本电脑、数码展示台等3路进2路分配输出），音视频切换（2路AV 输入1路AV 输出），功能简洁明了。

单键操作，银幕自动上升，延时切断电源，面板上还集成有网络接口、USB 接口、电源插口，给用户使用带来极大方便。

安装调试指南一、安装XY2300多媒体集中控制器的安装非常方便，只要按以下接线图连接即可。

后面板供投影机、电脑、展示台等设备电源(注意：≤~220V/5A)投影机功放多媒体设备连接示意图9银幕控制连接方法二、调试 1．投影机红外控制码的写入（XY2300-A 型）因为各厂家投影机的控制码各不相同，所以必须首先对投影机的控制码进行学习以便控制投影机。

① 用一根3MM 以下的木棒或圆珠笔尖按下控制器后面板“学习”孔内的按钮开关，这时学码“指示”灯亮，如下图所示：②将投影机遥控器对准读码接收头（约3-5厘米），按一下需要学习的按键如ON键（只有POWER 键的请按POWER 键），这时学码指示灯由长亮变为闪烁（如没有出现闪烁，仔细调整遥控器与读码接收管距离，太近或太远会造成学码错误，学码指示灯长亮，或前面板上指示灯闪烁告警学码错误），说明投影机遥控器发送控制码成功。

(3−5cm) 闪烁③ 按一下前面板上的相应按键，如投影机控制“开”按键，学码指示灯由闪烁转为长亮，该按键学码成功。

投影机控制按键继续其它控制码的学习：④再按一下投影机遥控器上的OFF键（只有POWER键的，此时再按一下POWER键），学码指示灯又由长亮变为闪烁，用户再按一下相应的控制键如投影机控制“关”键，指示灯又由闪烁转为长亮。

第4步了解实物展示台及其使用方法无论是手稿、书籍，还是实物或者投影片、幻灯片、照相底片等都可以使用实物展示台。

实物展示台的图像信号经过电缆输送到数字投影机，再展现于屏幕上。

图4.5通常在展示台上可以展示的实物为图片或文字资料及一些简单模型或教具等，首先将视频展示台的电源（POWEER(I/O)）打开，将灯光处理转换开关置于ARM LIGHT ON 状态，并将展示台上方的（ARM LIGHT）灯管可以进行适当的旋转，调整到最佳角度，以增加实物的光线，增强放映图象的清晰度。

将切换信号按钮：（VIDEO IMAGER / A/V1 / A/V2）中的VIDEO IMAGER 按钮按下，确保展示台输出信号是投影信息。

然后把投影片放在载物台上，调整镜头使之对准投影片，用手指轻触镜头上的IN 或OUT按钮适当调整投影片的放大倍数，使其在屏幕上处于最清楚的状态。

如果打在屏幕上的图象没有放正，可以旋转投影片来进行适当调整。

另外还可以转动镜头上的图象转向旋钮来调整图象的方向。

某些时候我们需要用展示台来放映录象或影碟等音像节目。

我们事先要把来自录象机的输出信号输入到视频展示台的某一A/V 输入端口，需要信号切换的时候我们，根据音像信号的输入位置将相应的切换信号按钮A/V1 或A/V2按下。

这样展示台输出的信号便被切换为了相应的音像信号。

在使用过程中应该尽量避免直接用笔在载物台上书写，这样主要是防止用笔不当造成载物台台面的划坏。

当需要直接在载物台上书写文字时，最好在载物台上铺一张干净的白纸，然后在白纸上书写。

频繁的开关电源对视频展示台是相当不利的，这将会在很大程度上降低展示台的使用寿命。

如果不希望展示台上的信息一直停留在屏幕上，而稍后还要继续使用展示台，这时可以选择没有信息输入的输入端口，并将其对应的切换按钮按下（例如切换信号A/V1 或A/V2按钮），这时屏幕上就不会再出现展示台上的信息，如果继续使用展示台时，再切换回来即可。
