电路习题(第十七章)

九年级物理全册第十七章欧姆定律经典知识题库单选题1、在如图甲所示的电路中，电源两端的电压恒为U，定值电阻的阻值为R1，两电流表均有“-”“0.6”“3”三个接线柱。

当开关S闭合后，电流表A1、A2的指针均如图乙所示，此时滑动变阻器R2接入电路中的电阻值为R P。

下列说法中正确的是（）A．电阻R1两端的电压U1、R2两端的电压U2与U之间满足U>U1=U2B．通过R2的电流为0.24AC．电阻R1∶R P=4∶1D．在滑片向右滑动过程中，电流表A1的示数变大，电流表A2的示数不变答案：CA．由电路图可知，电阻R1和滑动变阻器R2并联，电流表A1测干路电流，A2表测支路电流，电压表测电源电压。

由于并联电路两端的电压相等且都等于电源电压，所以电阻R1两端的电压U1、R2两端的电压U2与U之间满足U=U1=U2，故A错误；B．并联电路中，干路电流大于支路电流，由于电流表A1测干路电流，所以A1接的是大量程，分度值为0.1A，所以干路电流为1.2A；由于指针指在同一位置时，A2表测通过R1的电流，接的是小量程，分度值为0.02A，故通过R1的电流为0.24A，由并联电路电流特点可知，通过R2的电流为I2=I-I1=1.2A-0.24A=0.96A故B错误；C．通过R1的电流I1=0.24A，通过R2的电流I2=0.96A，此时滑动变阻器R2接入电路中的电阻值为R P，由于并联电路两端的电压相等，所以有I1R1=I2R P带入数据可得R1 R P =I2I1=0.96A0.24A=41故C正确；D．在并联电路中，支路互不影响，所以在滑片向右滑动过程中，电流表A2的示数不变；由于向右移动滑动变阻器接入阻值变大，电压不变，根据I=UR可知，通过R2的电流变小，即电流表A1的示数变小，故D错误。

故选C。

2、图示为电阻R1和R2的I-U图像，由图可知（）A．R1的阻值为5ΩB．R1的阻值小于R2的阻值C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流答案：CAB．由图知电阻R1和R2的I-U图像，都是过原点的斜线，说明电阻R1和R2两端的电压与通过它们的电流成正比，两电阻的阻值是固定不变的。

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。

下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。

人教版九年级物理全册第十七章欧姆定律一、单选题1.图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。

闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图象正确的是（）A. B. C. D.2.如右图，电源电压U不变，开关S断开与闭合时，电压表的示数之比是5:8，则电阻R1与R2的阻值之比是( )A. 3:5B. 5:3C. 5:8D. 8:53.如图甲所示电路，电源电压不变，R1为定值电阻。

闭合开关S，将滑动变阻器R2的滑片P从一端移动到另一端的过程中，其中一个电压表的示数和电流表的示数变化情况如图乙所示，则下列说法中正确的是（）A. R1的阻值是20ΩB. R2的最大阻值是30ΩC. 电源电压是6VD. 当滑片P在中点时对应的是C 点4.如图甲是某科技小组利用气敏电阻设计的汽车有害尾气排放检测电路，如图乙是气敏电阻随有害尾气浓度β变化的曲线，电源电压恒定不变，R为气敏电阻，L为指示灯。

当有害尾气浓度β增大时（）A. 电压表的示数减小，指示灯亮度增大B. 电压表的示数增大，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小5.在图所示的电路中，电源电压不变。

若将一个电流表串接在电路A、B两点中的某处。

则闭合开关后，在向右移动滑动变阻器滑片P的过程中，电压表示数与电流表示数的比值（）A. 一定变小B. 可能变小C. 一定不变D. 可能变大6.教室里装有多盏电灯，上晚自习时，我们每多开一盏电灯时，则教室电路的（）A. 总电阻增大B. 总电阻减小C. 总电压增大D. 总电流不变7.如图示电路中，电源电压不变。

闭合开关S1，再闭合开关S2（各元件均完好）。

则闭合开关S2前后，各元件变化情况描述正确的是（）A. 灯L1变暗B. 灯L2变亮C. 电压表示数变小D. 电流表示数变大8.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）A. 灯泡变暗，电压表示数变大B. 电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变9.如图所示电路电源电压恒定，R1=12Ω，R2=6Ω，R3是定值电阻。

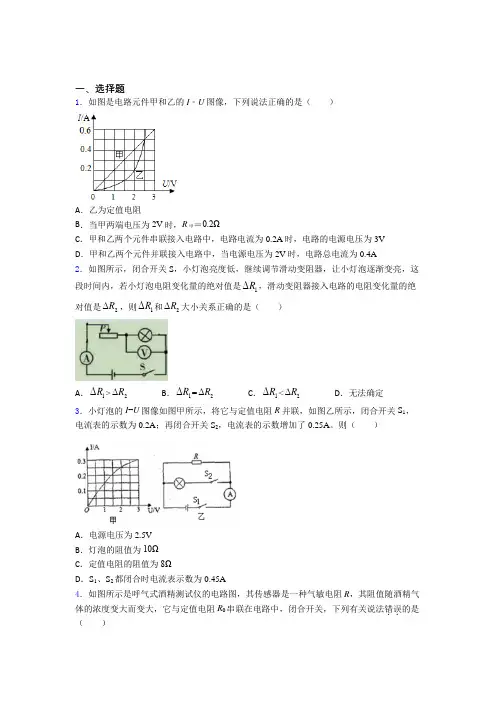

一、选择题1．如图是电路元件甲和乙的I ﹣U 图像，下列说法正确的是（ ）A ．乙为定值电阻B ．当甲两端电压为2V 时，R 甲＝0.2ΩC ．甲和乙两个元件串联接入电路中，电路电流为0.2A 时，电路的电源电压为3VD ．甲和乙两个元件并联接入电路中，当电源电压为2V 时，电路总电流为0.4A2．如图所示，闭合开关S ，小灯泡亮度低，继续调节滑动变阻器，让小灯泡逐渐变亮，这段时间内，若小灯泡电阻变化量的绝对值是1R ∆，滑动变阻器接入电路的电阻变化量的绝对值是2R ∆，则1R ∆和2R ∆大小关系正确的是（ ）A ．1R ∆>2R ∆B ．1R ∆=2R ∆C ．1R ∆<2R ∆D ．无法确定3．小灯泡的I −U 图像如图甲所示，将它与定值电阻R 并联，如图乙所示，闭合开关S 1，电流表的示数为0.2A ；再闭合开关S 2，电流表的示数增加了0.25A 。
