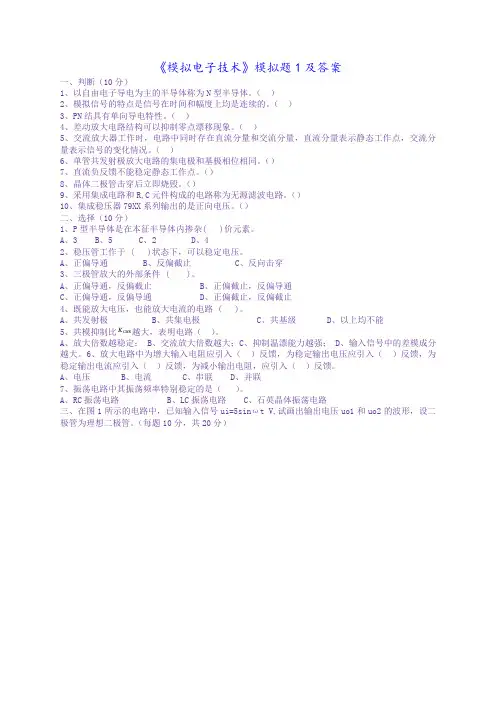

《模拟电子技术》模拟试题与答案解析

《模拟电子技术》模拟试题【文后附答案】1．晶体三极管处于放大状态时，集电结和发射结的偏置情况为（ ）。

A 发射结反偏，集电结正偏 B 发射结、集电结均正偏 C 发射结正偏，集电结反偏2．电压跟随器是（ ）的特例。

A 反相比例运算B 同相比例运算C 加法运算 3．反相比例运算放大电路引入的是（ ）负反馈。

A 串联电压 B 并联电压 C 串联电流 4．三极管作放大管时一般工作在（ ）。

A 放大区 B 截止区 C 饱和区5.温度影响了放大电路中的（ ），从而使静态工作点不稳定。

A 三极管 B 电容 C 电阻 6．场效应管是（ ）器件。

A 电流控制B 电压控制C 光电控制 7.差分放大电路是为了（ ）而设置的。

A 稳定AuB 放大信号C 抑制零点漂移 8．场效应管按性能分为耗尽型和（ ）。

A 绝缘栅型B 耗尽型C 增强型 9．单相桥式整流电容滤波电路输出电压平均在Uo=( )U2。

A 0.45 B 0.9 C 1.2 10.整流的目是（ ）。

A 将交流变为直流B 将高频变为低频C 将正弦波变为方波。

11.射极输出器的输出电压与输入电压（ ）。

A 反相B 同相C 不确定一、单项选择题（共 20 题，每题 2 分，共 40 分）12.直接耦合放大电路存在两个问题是前后级静态工作点相互影响和（ ）。

A 温度升高 B 零点漂移 C 功率输出增大 13.理想运放同相输入和反相输入的虚短指的是（ ）这种现象。

A U+ =U- B U+=0 C I+=I- 14.利用二极管的（ ）可以交流电将变成直流电。

A 放大特性 B 稳压特性 C 单向导电性 15.滤波电路的作用是（ ）。

A 减小直流电的脉动 B 输出稳定电压 C 整流16.三极管是电流控制器件，三极电流关系为（ ）和IC=βIB 。

A IC =IB+IE B IE =IB+IC C IB =IE+IC17.根据三极管结构的不同有NPN 和PNP 两种，而根据材料的不同分为（ ）两种。

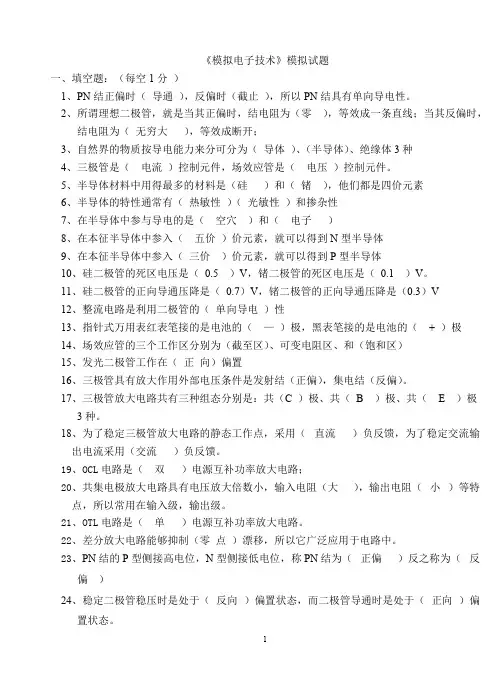

《模拟电子技术》模拟试题一、填空题：（每空1分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有单向导电性。

2、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开；3、自然界的物质按导电能力来分可分为（导体）、（半导体）、绝缘体3种4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、半导体材料中用得最多的材料是（硅）和（锗），他们都是四价元素6、半导体的特性通常有（热敏性）（光敏性）和掺杂性7、在半导体中参与导电的是（空穴）和（电子）8、在本征半导体中参入（五价）价元素，就可以得到N型半导体9、在本征半导体中参入（三价）价元素，就可以得到P型半导体10、硅二极管的死区电压是（0.5 ）V，锗二极管的死区电压是（0.1 ）V。

11、硅二极管的正向导通压降是（0.7）V，锗二极管的正向导通压降是（0.3）V12、整流电路是利用二极管的（单向导电）性13、指针式万用表红表笔接的是电池的（—）极，黑表笔接的是电池的（+ ）极14、场效应管的三个工作区分别为（截至区）、可变电阻区、和（饱和区）15、发光二极管工作在（正向）偏置16、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

17、三极管放大电路共有三种组态分别是：共（C ）极、共（B ）极、共（ E ）极3种。

18、为了稳定三极管放大电路的静态工作点，采用（直流）负反馈，为了稳定交流输出电流采用（交流）负反馈。

19、OCL电路是（双）电源互补功率放大电路；20、共集电极放大电路具有电压放大倍数小，输入电阻（大），输出电阻（小）等特点，所以常用在输入级，输出级。

21、OTL电路是（单）电源互补功率放大电路。

22、差分放大电路能够抑制（零点）漂移，所以它广泛应用于电路中。

23、PN结的P型侧接高电位，N型侧接低电位，称PN结为（正偏）反之称为（反偏）24、稳定二极管稳压时是处于（反向）偏置状态，而二极管导通时是处于（正向）偏置状态。

一、在括号内用“√"或“×”表明下列说法是否正确.(1I)只有电路既放大电流又放大电压,才称其有放大作用;( ）（2）可以说任何放大电路都有功率放大作用；（ )(3）放大电路中输出的电流和电压都是有由有源元件提供的;( )(4）电路中各电量的交流成分是交流信号源提供的；( ）（5)放大电路必须加上合适的直流电源才能正常工作;（ )（6）由于放大的对象象是变化量,所以当输入信号为直流信号时，任何放大电路的输出都豪无变化；（ )（7）只要是共射放大电路,输出电压的底部失真都是饱和失真。

（）【解答】 (1）×。

放大的特征是功率的放大，电压电流其中一个或两个都放大都可称放大，但放大的前提条件是不能失真。

(2）√。

放大的特征就是功率的放大。

（3)×.应该是由有源元件通过对输入信号的控制和转换得到的，而不是直接提供。

(4）×。

．(5）√。

设置合适的静态工作点.(6）×。

任何稳态信号都可分解为若干正弦波的叠加。

(7）×。

二、试分析图T2．2所示各电路是否能够放大正弦交流信号，简述理由.设图中所有电对交流信号均可视为短路。

，【解答1 （a)不能。

因为输人信号被VBB所影响.（a）例1—-3 为什么结型场效应管没有增强型的工作方式？能否用判别晶体管的简易方法来判别结型和绝缘栅型场效应管的三个电极？【解答】所谓增强型，即N沟道的场效应管必须在UGs>0的情况下才可能有导电沟道, P沟道的场效应管，必须在UGs<0的情况下才有导电沟道，在这两种情况下结型场效应管都将出现栅流，它不仅使场效应管失去了高输入电阻的特点,而且会造成管子损坏。

‘而对于绝缘栅型效应管,由于宦容易积累电荷形成高电压，以致造成击穿现象，所以不能用测晶体管的办法来检测.对于结型场效应管，则可以用判定晶体管基极的方法判定它的栅极，但不能用判定集电极和发射极的方法来判断源极和漏极.自测题分析与解答一、判断下列说法是否正确，用“√’’和“×’’表示判断结果填人空内。

模拟电子技术基础测试题及参考答案一、单选题（共50题，每题1分，共50分）1、贴片电阻的封装是:( )A、0805B、SOT-23C、TO-92D、以上都正确正确答案：A2、引起直接耦合放大器零点漂移的因素很多，其中最难控制的是( )A、电源电压的变化B、元器件的对称性C、电路中电容和电阻数值的变化D、半导体器件参数的变化正确答案：D3、某多级放大电路由三级基本放大器组成，已知每级电压放大倍数为Au，则总的电压放大倍数为( )A、3AuB、Au3C、AuD、以上答案均不正确正确答案：B4、乙类推挽功率放大电路的静态工作点在三极管的( )边缘。

A、放大区B、截止区C、饱和区D、截止区与饱和区正确答案：B5、直流放大器中的级间耦合通常采用( )A、阻容耦合B、直接耦合C、电感抽头耦合D、变压器耦合正确答案：B6、下列关于三极管S8050的性质描述对的是 ( )A、锗材料NPN型B、硅材料NPN型C、硅材料PNP型D、锗材料PNP型正确答案：B7、元件引脚的剪脚高度为( )。

A、0.5MM以下B、0.5-2.5MMC、2.5MM以上D、无所谓，没关系正确答案：B8、下列集成稳压器,不能实现稳压输出+9 V的是( )A、CW7909B、CW317C、CW117D、CW7809正确答案：A9、由NPN型管构成的基本共射放大电路，输入是正弦信号,若从示波器显示的输出信号波形发现顶部(正半周)削波失真,则该放大电路产生了( )失真。

A、截止B、放大C、饱和D、无法确定正确答案：C10、把电动势是 1.5伏的干电池以正向接法直接接到一个硅二极管的两端，则该管( )A、击穿B、被烧坏C、电流基本正常D、电流为零正确答案：C11、多级放大电路各级的电压增益分别是：10dB、20 dB、30 dB，则电压总增益是( )。

A、0 dBB、30 dBC、60 dBD、6000 dB正确答案：C12、在单级射极输出器中,输人电压信号和输出电压信号的相位是( )A、同相B、相差90° D .相差270°C、反相正确答案：A13、CW7900系列稳压器的1脚为 ( )A、公共端B、输出端C、输入端D、调整端正确答案：A14、电烙铁焊接完成后与被焊体约( )度角移开A、90B、30C、60D、45正确答案：D15、下列关于电感线圈描述正确是( )A、线圈中通直流电流会产生磁场B、电感线圈中的电流能发生突变C、线圈中会产生一定的自感电动势，增强电流的变化D、电感线圈的品质因素越高，损耗越大正确答案：D16、当晶体二极管的PN结导通后，则参加导电的是 ( )A、少数载流子B、多数载流子C、既有少数载流子又有多数载流子D、以上答案均不正确正确答案：C17、下列关于变压器表述不正确的是 ( )。

模拟电子技术试题汇编成都理工大学工程技术学院电子技术基础教研室2010-9第一章 半导体器件一、填空题1、本征硅中若掺入5价元素的原子，则多数载流子应是 电子 ，少数载流子应是 空穴 。

2、 在N 型半导体中，电子浓度 大于 空穴浓度，而在P 型半导体中，电子浓度 小于 空穴浓度。

3、PN 结反向偏置时，空间电荷区将变 宽 。

4、双极型三极管输出特性的三个区域分别是_____饱和_____区、______放大___区、__截止________区。

5、场效应管分为两大类：一类称为_结型场效应管___________，另一类称为__ 绝缘栅场效应管_______。

6、PN 结外加反向电压，即电源的正极接N 区，电源的负极接P 区,这种接法称为___反向接法_______或_反向偏置_________。

7、半导体二极管的基本特性是 单向导电性 ____，在电路中可以起___整流____和___检波____等作用。

8、双极型半导体三极管按结构可分为__NPN_____型和__PNP_____型两种，它们的符号分别为_______和________。

9、PN 结中进行着两种载流子的运动：多数载流子的 扩散 运动和少数载流子的___漂移_____运动。

10、硅二极管的死区电压约为，锗二极管的死区电压约为。

11、晶体管穿透电流CEO I 是反向饱和电流CBO I 的___1+β_______倍，在选用晶体管的时候，一般希望CBO I 尽量___小_______。

12、场效应管实现放大作用的重要参数是___跨导_mg ______。

13、PN 结具有__单向导电_______特性。

14、双极型三极管有两个PN 结，分别是___集电结____和_发射结______。

15、为了保证三极管工作在放大区，应使发射结_____正向________偏置，集电路______反向_______偏置。

16、场效应管是____电压______控制型元件，而双极型三极管是____电流_______控制型元件。

模拟电子技术基础试题汇总一.选择题1.当温度升高时，二极管反向饱和电流将（A ）。

A 增大B 减小C 不变D等于零2.某三极管各电极对地电位如图所示，由此可判断该三极管（D ）A.处于放大区域B. 处于饱和区域C. 处于截止区域D.已损坏olEV■dV odOV3.某放大电路图所示.设V>>V B E，L CE"0,则在静态时该三极管处于（B ）A. 放大区B. 饱和区C. 截止区D.区域不定4.半导体二极管的重要特性之一是（B ）。

（A）温度稳定性（B）单向导电性（C）放大作用（D）滤波特性5.在由NPNffi BJT组成的单管共发射极放大电路中，如静态工作点过高，容易产生失真。

（A）截止失真（B）饱和v失真（C）双向失真（D）线性失真6.电路如图所示，二极管导通电压L D= 0.7V,关于输出电压的说法正确的是（B ）。

A : u ii=3V, u i2=0.3V 时输出电压为3.7V。

B : w=3V, u i2=0.3V时输出电压为1VC : u ii=3V, *=3V时输出电压为5V。

D :只有当u ii=0.3V, u i2=0.3V时输出电压为才为IV。

7.图中所示为某基本共射放大电路的输出特性曲线，静态工作点由Q 点移动到Q点可能的原因是A :集电极电源+V CC电压变高B:集电极负载电阻C :基极电源+V B B电压变高D:基极回路电阻F b 变高。

（C ） 。

A.共射电路B.共基电路11. 在图所示的单端输出差放电路中，若输入电压△ usi =80mV, △ us2=60mV 则差模输入电压△ [ id 为（B ）A. 10mVB. 20mVC. 70mVD.140mV12. 为了使高内阻信号源与低阻负载能很好地配合， 可以在信号源与低阻负载间接入8 .直流负反馈是指（C ）A.存在于RC 耦合电路中的负反馈B. 放大直流信号时才有的负反馈C.直流通路中的负反馈D. 耦合电路中的负反馈9 .负反馈所能抑制的干扰和噪声是（B ）A 输入信号所包含的干扰和噪声 B. 噪声C.反馈环外的干扰和噪声D.只存在于直接反馈环内的干扰和输出信号中的干扰 和噪声10 .在图所示电路中，A 为理想运放，则电路的输出电压约为 （A ）A. —2.5VB. — 5VC. —6.5VD.7.5VRrC.共集电路D. 共集-共基串联电路13.在考虑放大电路的频率失真时，若普为正弦波，则u0（ D ）A.有可能产生相位失真B. 有可能产生幅度失真和相位失真C. 一定会产生非线性失真D. 不会产生线性失真14.工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是，前者的运放通常工作在（A）。

模拟电子技术基础期末考试试题及答案《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/ F ）。

10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

217、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。

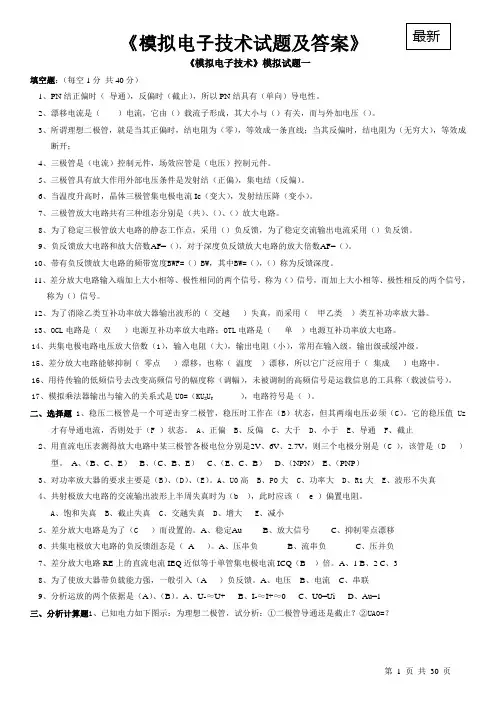

《模拟电子技术》模拟试题一填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。

3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变大），发射结压降（变小）。

7、三极管放大电路共有三种组态分别是（共）、（）、（）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。

9、负反馈放大电路和放大倍数AF=（），对于深度负反馈放大电路的放大倍数AF=（）。

10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙类）类互补功率放大器。

13、OCL电路是（双）电源互补功率放大电路；OTL电路是（单）电源互补功率放大电路。

14、共集电极电路电压放大倍数（1），输入电阻（大），输出电阻（小），常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。

16、用待传输的低频信号去改变高频信号的幅度称（调幅），未被调制的高频信号是运载信息的工具称（载波信号）。

17、模拟乘法器输出与输入的关系式是U0=（KU X U Y ），电路符号是（）。

二、选择题 1、稳压二极管是一个可逆击穿二极管，稳压时工作在（B）状态，但其两端电压必须（C），它的稳压值Uz才有导通电流，否则处于（F ）状态。

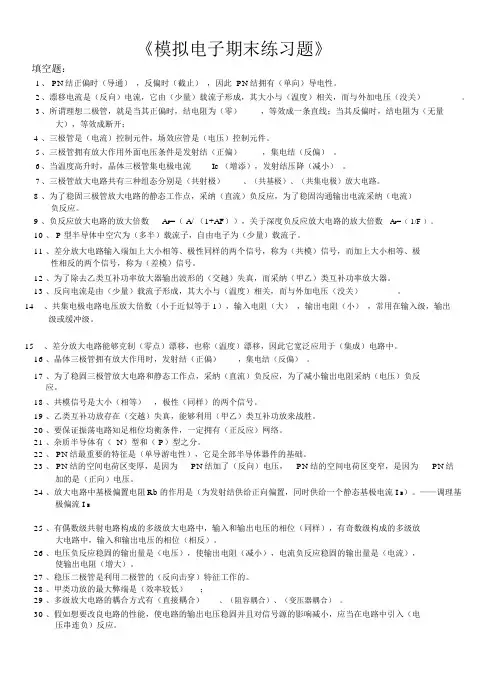

《模拟电子期末练习题》填空题：1、 PN结正偏时（导通），反偏时（截止），因此 PN结拥有（单向）导电性。

2、漂移电流是（反向）电流，它由（少量）载流子形成，其大小与（温度）相关，而与外加电压（没关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无量大），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管拥有放大作用外面电压条件是发射结（正偏），集电结（反偏）。

6、当温度高升时，晶体三极管集电极电流Ic （增添），发射结压降（减小）。

7、三极管放大电路共有三种组态分别是（共射极）、（共基极）、（共集电极）放大电路。

8、为了稳固三极管放大电路的静态工作点，采纳（直流）负反应，为了稳固沟通输出电流采纳（电流）负反应。

9 、负反应放大电路的放大倍数A F=（ A/ （1+AF）），关于深度负反应放大电路的放大倍数A F=（ 1/F ）。

10、 P型半导体中空穴为（多半）载流子，自由电子为（少量）载流子。

11、差分放大电路输入端加上大小相等、极性同样的两个信号，称为（共模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。

12、为了除去乙类互补功率放大器输出波形的（交越）失真，而采纳（甲乙）类互补功率放大器。

13 、反向电流是由（少量）载流子形成，其大小与（温度）相关，而与外加电压（没关）。

14、共集电极电路电压放大倍数（小于近似等于1），输入电阻（大），输出电阻（小），常用在输入级，输出级或缓冲级。

15、差分放大电路能够克制（零点）漂移，也称（温度）漂移，因此它宽泛应用于（集成）电路中。

16 、晶体三极管拥有放大作用时，发射结（正偏），集电结（反偏）。

17、为了稳固三极管放大电路和静态工作点，采纳（直流）负反应，为了减小输出电阻采纳（电压）负反应。

18、共模信号是大小（相等），极性（同样）的两个信号。

19、乙类互补功放存在（交越）失真，能够利用（甲乙）类互补功放来战胜。

模拟电子技术试题及答案一、选择题1. 在模拟电子技术中，以下哪种元件不是基本的模拟电路元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：D2. 运算放大器的主要作用是什么？A. 信号放大B. 信号整形C. 信号转换D. 信号滤波答案：A3. 以下哪种滤波器能够通过高频信号而阻止低频信号？A. 高通滤波器B. 低通滤波器C. 带通滤波器D. 带阻滤波器答案：A4. 在模拟电路设计中，为了减小温度对电路性能的影响，通常采用哪种方法？A. 温度补偿B. 自动增益控制C. 负反馈D. 电源滤波答案：A5. 哪种类型的半导体材料具有P型半导体的特性？A. 锗（Ge）B. 硅（Si）C. 氮化镓（GaN）D. 氧化锌（ZnO）答案：B二、填空题1. 在模拟电子技术中，______和______是构成振荡器的基本元件。

答案：电阻、电容2. 为了实现信号的放大，通常需要在电路中引入______。

答案：负反馈3. 在模拟信号处理中，______是用来描述信号频率内容的工具。

答案：傅里叶变换4. 电流放大器的主要功能是放大______信号。

答案：低频5. 在模拟电路中，为了提高电路的稳定性和可靠性，常常使用______电源。

答案：稳压三、简答题1. 请简述晶体管的主要工作原理及其在模拟电路中的应用。

晶体管是一种半导体器件，主要通过控制基极电流来调节集电极与发射极之间的电流。

在模拟电路中，晶体管可以作为放大器使用，通过小信号控制大信号的放大过程，实现信号的增益。

同时，晶体管还可以用作开关，控制电路的导通与截止。

2. 描述运算放大器的基本特性及其在模拟电路设计中的重要性。

运算放大器是一种高增益、高输入阻抗、低输出阻抗的放大器。

其基本特性包括开环增益高、输入阻抗大、输出阻抗小、频率响应宽等。

在模拟电路设计中，运算放大器因其优良的放大性能和灵活性，被广泛应用于信号放大、滤波、积分、微分等电路中，是模拟电路设计中不可或缺的核心组件。

一、在括号内用“√”或“×”表明下列说法是否正确。

(1I)只有电路既放大电流又放大电压，才称其有放大作用；( )(2)可以说任何放大电路都有功率放大作用；( )(3)放大电路中输出的电流和电压都是有由有源元件提供的；( )(4)电路中各电量的交流成分是交流信号源提供的；( )(5)放大电路必须加上合适的直流电源才能正常工作；( )(6)由于放大的对象象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都豪无变化；( )(7)只要是共射放大电路，输出电压的底部失真都是饱和失真。

( )【解答】(1)×。

放大的特征是功率的放大，电压电流其中一个或两个都放大都可称放大，但放大的前提条件是不能失真。

(2) √。

放大的特征就是功率的放大。

(3)×。

应该是由有源元件通过对输入信号的控制和转换得到的，而不是直接提供。

(4)×。

．(5) √。

设置合适的静态工作点。

(6)×。

任何稳态信号都可分解为若干正弦波的叠加。

(7)×。

二、试分析图T2．2所示各电路是否能够放大正弦交流信号，简述理由。

设图中所有电对交流信号均可视为短路。

，【解答1 (a)不能。

因为输人信号被VBB所影响。

(a)例1--3 为什么结型场效应管没有增强型的工作方式?能否用判别晶体管的简易方法来判别结型和绝缘栅型场效应管的三个电极?【解答】所谓增强型，即N沟道的场效应管必须在UGs>0的情况下才可能有导电沟道，P沟道的场效应管，必须在UGs<0的情况下才有导电沟道，在这两种情况下结型场效应管都将出现栅流，它不仅使场效应管失去了高输入电阻的特点，而且会造成管子损坏。

‘而对于绝缘栅型效应管，由于宦容易积累电荷形成高电压，以致造成击穿现象，所以不能用测晶体管的办法来检测。

对于结型场效应管，则可以用判定晶体管基极的方法判定它的栅极，但不能用判定集电极和发射极的方法来判断源极和漏极。

模拟电子技术基础试题汇总一.选择题1．当温度升高时，二极管反向饱和电流将 ( A )。

A 增大B 减小C 不变D 等于零2. 某三极管各电极对地电位如图所示，由此可判断该三极管( D )A. 处于放大区域B. 处于饱和区域C. 处于截止区域D. 已损坏3. 某放大电路图所示.设V CC>>V BE, L CEO≈0，则在静态时该三极管处于( B )A.放大区B.饱和区C.截止区D.区域不定4. 半导体二极管的重要特性之一是( B )。

( A)温度稳定性 ( B)单向导电性 ( C)放大作用 ( D)滤波特性5. 在由NPN型BJT组成的单管共发射极放大电路中，如静态工作点过高，容易产生( B )失真。

( A)截止失真 ( B)饱和v失真 ( C)双向失真 ( D)线性失真6.电路如图所示，二极管导通电压U D＝0.7V，关于输出电压的说法正确的是( B )。

A：u I1=3V，u I2=0.3V时输出电压为3.7V。

B：u I1=3V，u I2=0.3V时输出电压为1V。

C：u I1=3V，u I2=3V时输出电压为5V。

D：只有当u I1=0.3V，u I2=0.3V时输出电压为才为1V。

7.图中所示为某基本共射放大电路的输出特性曲线，静态工作点由Q2点移动到Q3点可能的原因是。

A：集电极电源+V CC电压变高B：集电极负载电阻R C变高C：基极电源+V BB电压变高D：基极回路电阻R b 变高。

8. 直流负反馈是指( C )A. 存在于RC耦合电路中的负反馈B. 放大直流信号时才有的负反馈C. 直流通路中的负反馈D. 只存在于直接耦合电路中的负反馈9. 负反馈所能抑制的干扰和噪声是( B )A 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声C. 反馈环外的干扰和噪声D. 输出信号中的干扰和噪声10. 在图所示电路中，A为理想运放，则电路的输出电压约为( A )A. －2.5VB. －5VC. －6.5VD. －7.5V11. 在图所示的单端输出差放电路中，若输入电压△υS1=80mV, △υS2=60mV,则差模输入电压△υid为( B )A. 10mVB. 20mVC. 70mVD. 140mV12. 为了使高内阻信号源与低阻负载能很好地配合，可以在信号源与低阻负载间接入( C )。

一、填空题：（要求）1、电子电路中常用的半导体器件有二极管、稳压管、双极型三极管和场效应等。

制造这些器材的主要材料是半导体，例如和等。

半导体中中存在两种载流子：和。

纯净的半导体称为，它的导电能力很差。

掺有少量其他元素的半导体称为杂质半导体。

杂质半导体分为两种：型半导体——多数载流子是；型半导体——多数载流子是。

当把P型半导体和N型半导体结合在一起时，在两者的交界处形成一个结，这是制造半导体器件的基础。

2、三极管的共射输出特性可以划分为三个区：区、区和区。

为了对输入信号进行线形放大，避免产生严重的非线形性失真，应使三极管工作在区。

当三极管的静态工作点过分靠近区时容易产生截止失真，当三极管的静态工作点靠近区时容易产生饱和失真。

3、半导体二极管就是利用一个加上外壳，引出两个电极而制成的。

它的主要特点是具有性，在电路中可以起整流和检波等作用。

半导体二极管工作在区时，即使流过管子的电流变化很大，管子两端的电压变化也很小，利用这种特性可以做成。

4、场效应管利用栅源之间电压的效应来控制漏极电流，是一种控制器件。

场效应管分为型和型两大类。

5、多极放大电路常用的耦合方式有三种：耦合、耦合和耦合。

6、在本征半导体中加入价元素可形成N型半导体，加入价元素可形成P型半导体。

7、集成运放中常用的偏置电路有电流源、电流源和电流源等。

8、不同类型的反馈对放大电路产生的影响不同。

正反馈使放大倍数；负反馈使放大倍数；但其他各项性能可以获得改善。

直流负反馈的作用是，交流负反馈能够。

9、电压负反馈使输出保持稳定，因而了放大电路的输出电阻；而电流负反馈使输出保持稳定，因而了输出电阻。

串联负反馈了放大电路的输入电阻；并联负反馈则了输入电阻。

在实际的负反馈放大电路中，有以下四种基本的反馈组态：式、式、式和式。

10、将一个RC低通电路与一个RC高通电路联在一起，可以组成带通滤波器；将一个RC低通电路与一个RC高通电路联在一起，可以组成带阻滤波器。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时导通，反偏时截止，所以PN结具有单向导电性。

2、漂移电流是温度电流，它由少数载流子形成，其大小与温度有关，而与外加电压无关。

3、所谓理想二极管，就是当其正偏时，结电阻为0，等效成一条直线；当其反偏时，结电阻为无穷，等效成断开；4、三极管是电流控制元件，场效应管是电压控制元件。

5、三极管具有放大作用外部电压条件是发射结正偏，集电结反偏。

6、当温度升高时，晶体三极管集电极电流Ic变小，发射结压降不变。

7、三极管放大电路共有三种组态分别是共基、共射、共集放大电路。

8、为了稳定三极管放大电路的静态工作点，采用电压并联负反馈，为了稳定交流输出电流采用串联负反馈。

9、负反馈放大电路和放大倍数AF=1/（1/A+F），对于深度负反馈放大电路的放大倍数AF=1/ F。

10、带有负反馈放大电路的频带宽度BWF=(1+AF)BW，其中BW=fH –fL，1+AF称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为共模信号，而加上大小相等、极性相反的两个信号，称为差模信号。

12、为了消除乙类互补功率放大器输出波形的交越失真，而采用甲乙类互补功率放大器。

13、OCL电路是双电源互补功率放大电路；OTL电路是单电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数小于近似等于1，输入电阻大，输出电阻小等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制零点漂移，也称温度漂移，所以它广泛应用于集成电路中。

16、用待传输的低频信号去改变高频信号的幅度称为调幅，未被调制的高频信号是运载信息的工具，称为载波信号。

17、模拟乘法器输出与输入的关系式是U0=KUxUy，电路符号是。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（ B ）状态，但其两端电压必须（ C ），它的稳压值Uz才有导通电流，否则处于（ F ）状态。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度/反向）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（直流）负反馈，为了稳定交流输出电流采用（电流）负反馈。

9、负反馈放大电路和放大倍数AF=（A/((1+AF) ），对于深度负反馈放大电路的放大倍数AF=（1/ F ）。

10、带有负反馈放大电路的频带宽度BWF=（1+AF ）BW，其中BW=（fH–fL ），（1+AF ）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。

12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙）类互补功率放大器。

13、OCL电路是（双）电源互补功率放大电路；OTL电路是（单）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（小于近似等于1 ），输入电阻（大），输出电阻（小）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（调幅），未被调制的高频信号是运载信息的工具，称为（载波信号）。

17、模拟乘法器输出与输入的关系式是U0=（KUxUy ），电路符号是（）。

电子电工专业试卷说明：本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，第Ⅰ卷XXX页，第Ⅱ卷XXX页。

两卷满分为100分，考试时间120分钟。

Ⅰ卷答案涂在答题卡上，Ⅱ卷答案写在试卷上。

第Ⅰ卷（选择题，共35分）注意事项：每小题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，请用橡皮擦干净后，再选择其答案标号，如果答案不涂写在答题卡上，成绩无效。

一、选择题（本大题共10小题，每小题3分，共计30分。

每小题只有一个正确答案。

）1、半导体二极管加正向电压时，有（）A、电流大电阻小B、电流大电阻大C、电流小电阻小D、电流小电阻大2、半导体稳压二极管正常稳压时，应当工作于（）A、反向偏置击穿状态B、反向偏置未击穿状态C、正向偏置导通状态D、正向偏置未导通状态3、三极管工作于放大状态的条件是（）A、发射结正偏，集电结反偏B、发射结正偏，集电结正偏C、发射结反偏，集电结正偏D、发射结反偏，集电结反偏4、三极管电流源电路的特点是（）A、输出电流恒定，直流等效电阻大，交流等效电阻小B、输出电流恒定，直流等效电阻小，交流等效电阻大C、输出电流恒定，直流等效电阻小，交流等效电阻小D、输出电流恒定，直流等效电阻大，交流等效电阻大5、画三极管放大电路的小信号等效电路时，直流电压源V CC应当（）A、短路B、开路C、保留不变D、电流源6、为了使高内阻信号源与低阻负载能很好的配合，可以在信号源与低阻负载间接入（）A、共射电路B、共基电路C、共集电路D、共集-共基串联电路7、测量放大电路中某三极管各电极电位分别为6V、2.7V、2V，（见图2所示）则此三极管为（）图2A、PNP型锗三极管B、NPN型锗三极管C、PNP型硅三极管D、NPN型硅三极管8、当放大电路的电压增益为-20dB时，说明它的电压放大倍数为（）A、20倍B、-20倍C、-10倍D、0.1倍9、电流源的特点是直流等效电阻( )A、大B、小C、恒定D、不定10、在单相桥式整流电容滤波电路中，设U2为其输入电压，输出电压的平均值约为（）A、U0=0.45U2B、U0=1.2U2C、U0=0.9U2D、U0=1.4U2二、判断题（本大题共5小题，每小题1分，共计5分。
