二、汽车ABS系统理论基础1.汽车的制动性汽车在行驶过程中，强制地减速以至停车且维持行驶方向稳定性的能力称为汽车的制动性。

评价制动性能的指标主要有：（1）制动效能—汽车在行驶中，强制减速以至停车的能力称为制动效能。

即汽车以一定的初速度制动到停车所产生的：★制动距离★制动时间★制动减速度（2）制动时的方向稳定性——汽车在制动时仍能按指定方向的轨迹行驶，即不发生跑偏、侧滑、以及失去转向能力称为制动时的方向稳定性。

2.汽车制动时车轮受力分析(1) 制动蹄与制动鼓（盘）压紧时形成的摩擦力矩Mμ通过车轮作用于地面的切向力——Fμ（2）地面制动力制动时地面对车轮的切向反作用力——FX（3）地面制动力Fμ、制动器制动力FX及附着力Fφ之间的关系附着力——地面对轮胎切向反作用力的极限值Fφ。

附着力取决于轮胎与路面之间的摩擦作用及路面的抗剪强度。

●汽车ABS系统工作原理一、汽车制动系统（ABS)的基本组成1.基本组成传感器——车速传感器、加速度传感器ECU执行机构——制动压力调节器2.工作原理：制动时ECU接收传感器的信号，当车轮将要被抱死的情况下，ECU发出控制信号，通过执行机构控制制动器的制动力车轮不被抱死。

二、汽车制动系统（ABS)的控制方式1.控制通道：能够独立进行制动压力调节的制动管路2.按控制形式分：独立控制；按高选原则一同控制；按低选原则一同控制。

3.按控制通道数目分：单通道、二通道、三通道、四通道。

4.按高选原则一同控制：对两个车轮实施一同控制时，如果以保证附着力较大的车轮不发生制动抱死为原则进行制动压力调节，称这两个车轮是按高选原则一同控制。

1 引言汽车制动系的概述制动系的功用是使汽车以适当的减速度降速行驶直至停车，在下坡行驶时使汽车保持适当的稳定车速，使汽车可靠地停在原地或坡道上。

制动系至少有行车制动装置和驻车制动装置。

前者用来保证第一项功能和在不长的坡道上行驶时保证第二项功能，而后者则用来保证第三项功能。

除此之外，有些汽车还设有应急制动和辅助制动装置。

应急制动装置利用机械力源(如强力压缩弹簧)进行制动。

在某些采用动力制动或伺服制动的汽车上，一旦发生蓄压装置压力过低等故障时，可用应急制动装置实现汽车制动。

同时，在人力控制下它还能兼作驻车制动用。

辅助制动装置可实现汽车下长坡时持续地减速或保持稳定的车速，并减轻或者解除行车制动装置的负荷。

行车制动装置和驻车制动装置，都由制动器和制动驱动机构两部分组成。

防止制动时车轮被抱死，有利于提高汽车在制动过程中的方向稳定性和转向操纵能力，缩短制动距离，所以近年来制动防抱死系统(ABS)在汽车上得到很快的发展和应用。

此外，含有石棉的摩擦材料，因存在石棉有致癌公害问题已被逐渐淘汰，取而代之的是各种无石棉型材料并相继研制成功[1]。

1.1汽车制动系统的分类(1) 按制动系统的作用制动系统可分为行车制动系统、驻车制动系统、应急制动系统及辅助制动系统等。

用以使行驶中的汽车降低速度甚至停车的制动系统称为行车制动系统；用以使已停驶的汽车驻留原地不动的制动系统则称为驻车制动系统；在行车制动系统失效的情况下，保证汽车仍能实现减速或停车的制动系统称为应急制动系统；在行车过程中，辅助行车制动系统降低车速或保持车速稳定，但不能将车辆紧急制停的制动系统称为辅助制动系统。

上述各制动系统中，行车制动系统和驻车制动系统是每一辆汽车都必须具备的。

(2)按制动操纵能源制动系统可分为人力制动系统、动力制动系统和伺服制动系统等。

以驾驶员的肌体作为唯一制动能源的制动系统称为人力制动系统；完全靠由发动机的动力转化而成图 2 双回路液压系统中的串联式双腔制动主缸 1-套；2-密封套；3-第一活塞；4-盖；5-防动圈；6、13-密封圈 7-垫片；8-挡片；9-第二活塞；10-弹簧；11-缸体；12-第二工作室 14、15-进油孔；16-定位圈；17-第一工作室；18-补偿孔；19-回油孔 图1 制动系统的组成示意图 1-前轮盘制动器；2-制动总泵；3-真空助力器；4-制动踏板机构；5-后轮鼓式制动；6-制动组合阀；7-制动警的气压或液压形式的势能进行制动的系统称为动力制动系统；兼用人力和发动机动力进行制动的制动系统称为伺服制动系统或助力制动系统[2]。

制动装置名词解释
制动装置是指用于控制车辆运动的装置,通常用于帮助车辆停止或减缓行驶速度。

制动装置包括刹车系统、制动系统和转向系统等组成部分。

1. 刹车系统:刹车系统是制动装置的重要组成部分之一,它包括刹车灯泡、刹车泵、刹车片和刹车盘等部件。

刹车泵通过将动能转化为重力势能来将车辆制动,刹车片则与刹车盘接触以将车辆停下。

2. 制动系统:制动系统是指通过机械或电子控制方式来使车辆减速或停下的装置。

机械制动系统由刹车片和刹车盘组成,通过踩下刹车踏板来将刹车片与刹车盘摩擦实现制动。

电子制动系统则通过电子控制单元来控制刹车泵的工作情况,实现主动刹车和人工刹车等功能。

3. 转向系统:转向系统是指用于控制车辆转向的装置,它包括方向盘、转向柱和转向节等部件。

通过改变方向盘的转动角度,可以使车辆转向,并在行驶过程中改变车辆的行驶方向。

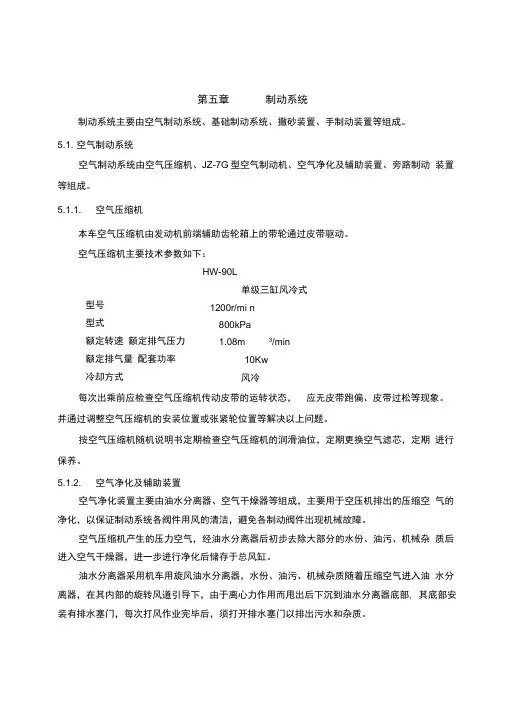

第五章制动系统制动系统主要由空气制动系统、基础制动系统、撒砂装置、手制动装置等组成。

5.1. 空气制动系统空气制动系统由空气压缩机、JZ-7G型空气制动机、空气净化及辅助装置、旁路制动装置等组成。

5.1.1. 空气压缩机本车空气压缩机由发动机前端辅助齿轮箱上的带轮通过皮带驱动。

空气压缩机主要技术参数如下：型号型式额定转速额定排气压力额定排气量配套功率冷却方式HW-90L单级三缸风冷式1200r/mi n800kPa1.08m 3/min10Kw风冷每次出乘前应检查空气压缩机传动皮带的运转状态，应无皮带跑偏、皮带过松等现象。

并通过调整空气压缩机的安装位置或张紧轮位置等解决以上问题。

按空气压缩机随机说明书定期检查空气压缩机的润滑油位，定期更换空气滤芯，定期进行保养。

5.1.2. 空气净化及辅助装置空气净化装置主要由油水分离器、空气干燥器等组成，主要用于空压机排出的压缩空气的净化，以保证制动系统各阀件用风的清洁，避免各制动阀件出现机械故障。

空气压缩机产生的压力空气，经油水分离器后初步去除大部分的水份、油污、机械杂质后进入空气干燥器，进一步进行净化后储存于总风缸。

油水分离器采用机车用旋风油水分离器，水份、油污、机械杂质随着压缩空气进入油水分离器，在其内部的旋转风道引导下，由于离心力作用而甩出后下沉到油水分离器底部, 其底部安装有排水塞门，每次打风作业完毕后，须打开排水塞门以排出污水和杂质。

空气干燥器采用双塔连续吸附式，其有关技术参数如下：3空气处理量：0.8 〜1.6 m /min最高工作压力：1MPa吸附剂：分子筛再生方式：无热、常压再生耗气率：<15%处理空气的相对湿度：< 35%为保证空气制动机用风的清洁，应在出乘前检查空气干燥器，使其处于正常工作状态。

在特殊情况下，空气干燥器发生故障时，需要按其进出口风路上旁通塞门标识，将空气干燥器隔离，以保证此时压缩空气的正常供给。

车辆回库后，须对整车油水分离器、总风缸、各小风缸等进行排水操作，并按照空气干燥器说明书进行修理或联系厂家修理。
