实验六以太网口ET1配置实验一、实验目的通过本实验了解ET1（以太网接口板）的配置和工作方式。
二、实验器材1、155/622M SDH传输设备3套。
2、实验用维护终端若干。
3、网线、HUB若干。
三、实验内容说明用SDH光传输网络来传输IP信号是近年来网络传输技术发展在实际中的最新具体应用，是IP OVER SDH技术的具体表现，本实验就是为学生进一步掌握该新技术而设立的。
本实验采用环形组网方式时，需要3套SDH设备。
实际连接图如下：四、实验步骤注意：1、实验前为避免引起不必要的冲突，参与实验的学生均在实验指导老师的安排下，采用不同的用户名登陆。
具体如下表所示：2、做本实验之前，参与实验学生应对SDH的原理、命令行有比较深刻的了解。
3、做本实验之前，要求学生对TCP/IP、IP OVER SDH技术有较深刻的了解。
以下范例是1号用户（密码为NESOFT）所配置的配置命令行ET1配置要求:ADM1的1~4ET1口各绑定5个2M口( 即:每个ET1口带宽为10M )，1、2ET1口和ADM2的1、2ET1口连通，3、4ET1口和ADM3的3、4ET1口连通ADM1配置命令如下：#1:login:1,"nesoft" //登陆ID为1的网元:per-set-endtime:15m&24h,1990-0-0,0*0; //禁止性能上报:cfg-init<sysall>;//初始化网元，清空数据库。
在做新的配置前，需要对网元进行初始化操作，清除网元所有数据。
:cfg-set-nepara:nename="1-实验1":device=sbs622:bp_type=type3:gne=true;////注意：如果有SS11PL1板，bp_type只能为type2。
:cfg-create-lgcsys:sys1;//该命令表示在该SBS622 设备上配置一个逻辑子系统sys1:cfg-set-sysname<sys1>:"sys1";//注意：定义的逻辑系统名字为“ sys1”;逻辑子系统名称需要定义，否则网管上逻辑子系统名称的显示可能异常。

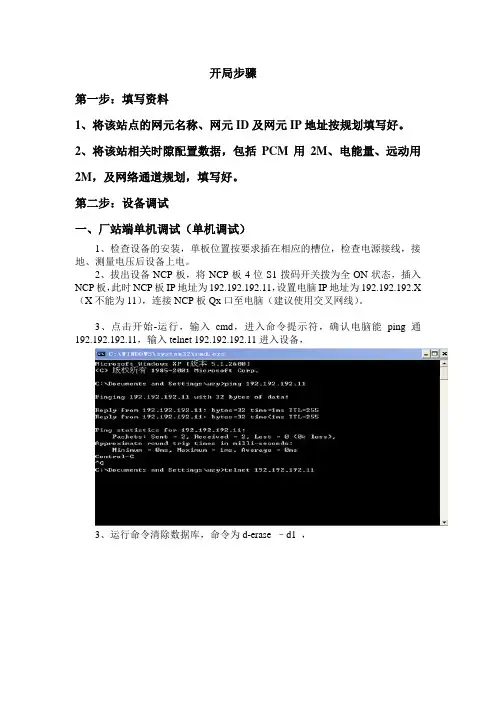

开局步骤第一步：填写资料1、将该站点的网元名称、网元ID及网元IP地址按规划填写好。
2、将该站相关时隙配置数据，包括PCM用2M、电能量、远动用2M，及网络通道规划，填写好。
第二步：设备调试一、厂站端单机调试（单机调试）1、检查设备的安装，单板位置按要求插在相应的槽位，检查电源接线，接地、测量电压后设备上电。
2、拔出设备NCP板，将NCP板4位S1拨码开关拨为全ON状态，插入NCP板，此时NCP板IP地址为192.192.192.11，设置电脑IP地址为192.192.192.X （X不能为11），连接NCP板Qx口至电脑（建议使用交叉网线）。
3、点击开始-运行，输入cmd，进入命令提示符，确认电脑能ping通192.192.192.11，输入telnet 192.192.192.11进入设备，3、运行命令清除数据库，命令为d-erase –d1 ，4清除完数据库后复位NCP板，输入命令d-reboot。
5、重新telne 192.192.192.11，6、运行d-cfgnet命令进入设备IP地址配置界面，依次输入网元IP地址、子网掩码、MAC地址，注意不同网元的MAC地址不可相同，建议这样设置：假设网元I P地址为193.1.1.18，则MAC设为93：1：1 。
7、将修改后的信息进行保存，按照提示输入Y，8、之后输入d-reboot复位NCP板，9、稍后退出，网络显示本地连接正常后拔下NCP板，将NCP的S1拨码开关还原（非全on状态），电脑地址设置为如下图：在ip地址一栏，最后一位一般要求小于18（18往后为设备内部通信用）。
二、网管操作部分：网管操作部分流程：操作人确认人完成情况1、打开网管，启动server及gui。
2、登录网管。
3、备份数据（修改前）。
4、填写该网元的相关数据规划表（ID、 IP 、名称及时隙）5、创建网元，按照规划填写网元的ID及IP地址、网元名称。
6、将网元添加到相应的网元组中及主副网管的权限分配。
传输培训注意事项1、传输里面讲的“时隙”概念和程控交换里面讲的“时隙”概念是不一样的。
传输里面讲的“时隙”指的是1个2M（VC12）程控交换里面讲的“时隙”指的是1个2M里面的1个通道（64K）。
2、SDH传输设备中“线路”对应着光接口。
3、SDH传输设备中“支路”对应着2M/34M/以太网等电接口。
4、容器/虚容器和线路支路对应关系2M---C12（容器12）-VC12 （虚容器12）：1个VC12对应着1个2M34M-C3-VC3140M-C4-VC4中国SDH复用结构也简称为3-7-3结构美洲SDH复用结构也简称为4-7-3结构5、SDH配置注意事项1、系统的划分：把SDH设备光口/电口所处在不同的环、或者链划分成不同的系统。
系统的划分针对单个的站点（网元）。
系统的编号从SYS1开始。
2、线路的区分：左西右东，左边是西光口，右边是东光口。
3、主环方向：一般选择逆时针为主环。
便于我们做光纤连接，形成有效的保护环。
4、光口（155M）和2M业务的收发关系：链形/点对点：（双向业务）东上（2M调制到155）东下（155中解调出2M）2M直接映射到STM-1东发（东边155光口发）东收（东边155光口收）光信号变成电信号同在一个光口完成。
西上西下，西发西收环形：东上西下，东发西收（单向业务）单向通道保护环5、穿通概念：如果业务不在该站站点上下，就有可能在该站点穿通，如环/链组网中的ADM，穿通是针对于ADM网元所讲。
穿通是针对于某个VC4中的VC12/VC3而言的。
6、创建单板：OPTIX 155/62217：SCC板主控槽位，SCC不用做设定。
1-8：支路9-10：GTC11-14：SL1/SL415-16：STG18：OHP2OPTIX 2500+17：SCC板主控槽位，SCC不用做设定。
1-6：支路/线路7-8：XCS9-12：支路/线路18：OHP27、双向和单向区别：站A到站B的业务（2M）和站B到站A的业务所经过的站点如果是同一路由，则该业务为双向业务。
开局步骤第一步：填写资料1、将该站点的网元名称、网元ID及网元IP地址按规划填写好。
2、将该站相关时隙配置数据，包括PCM用2M、电能量、远动用2M，及网络通道规划，填写好。
第二步：设备调试一、厂站端单机调试（单机调试）1、检查设备的安装，单板位置按要求插在相应的槽位，检查电源接线，接地、测量电压后设备上电。
2、拔出设备NCP板，将NCP板4位S1拨码开关拨为全ON状态，插入NCP板，此时NCP板IP地址为192.192.192.11，设置电脑IP地址为192.192.192.X （X不能为11），连接NCP板Qx口至电脑（建议使用交叉网线）。
3、点击开始-运行，输入cmd，进入命令提示符，确认电脑能ping通192.192.192.11，输入telnet 192.192.192.11进入设备，3、运行命令清除数据库，命令为d-erase –d1 ，4清除完数据库后复位NCP板，输入命令d-reboot。
5、重新telne 192.192.192.11，6、运行d-cfgnet命令进入设备IP地址配置界面，依次输入网元IP地址、子网掩码、MAC地址，注意不同网元的MAC地址不可相同，建议这样设置：假设网元I P地址为193.1.1.18，则MAC设为93：1：1 。
7、将修改后的信息进行保存，按照提示输入Y，8、之后输入d-reboot复位NCP板，9、稍后退出，网络显示本地连接正常后拔下NCP板，将NCP的S1拨码开关还原（非全on状态），电脑地址设置为如下图：在ip地址一栏，最后一位一般要求小于18（18往后为设备内部通信用）。
二、网管操作部分：网管操作部分流程：操作人确认人完成情况1、打开网管，启动server及gui。
2、登录网管。
3、备份数据（修改前）。
4、填写该网元的相关数据规划表（ID、 IP 、名称及时隙）5、创建网元，按照规划填写网元的ID及IP地址、网元名称。
6、将网元添加到相应的网元组中及主副网管的权限分配。
