第二章 X射线影像(第一节)

真空中高速运行的电子群突然受阻
第二章 放射物理基础 第一节 X线的产生和性质

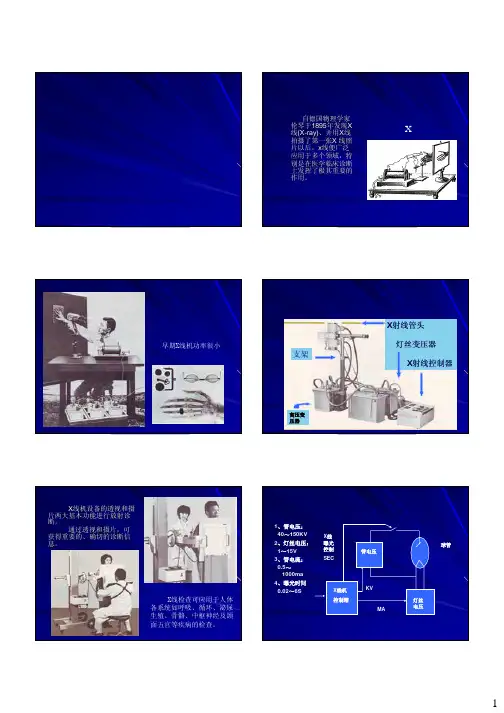

（二）、X线的产生装置
第二章 放射物理基础 第一节 X线的产生和性质
（二）、X线的产生装置
X线球管
高压发生器
控制台
（二）第、二X章线放的射产物理生基装础置 第一节 X线的产生和性质
第二章 放射物理基础 第一节 X线的产生和性质
第二章 放射物理基础
第一节 X线的产生和性质
重点内容： X线是如何产生的？ X线的本质及特性？
一、X线的发现
如何发现?
阴极射线管实验
第二章 放射物理基础 第一节 X线的产生和性质
一、X线的发现 什么是阴极射线管?
1836年法拉第 稀薄气体放电产生辉光 辉光由阴极发出的不明射线引起 为探明阴极射线，许多科学家进行了艰巨的
第二章 放射物理基础
钨原子
第一节 X线的产生和性质
P
O
-
N
M
-
--
-
-
-
W+
-
L
K 放 射
0KeV -0.60 -0.70
-
-10.20
-11.54
12.09
--
-
-- -
K
-
69.51
标识辐射
第二章 放射物理基础 第一节 X线的产生和性质
（三）标识辐射——特征X线
标识辐射
高速电子击出原子内层电子所引发 标识辐射产生固定波长的X射线谱
200mAX线机
第二章 放射物理基础 第一节 X线的产生和性质
（二）、X线的产生装置
第二章 放射物理基础 第一节 X线的产生和性质
（二）、X线的产生装置 --X线管

高压变压器（4）
诊断X射线机的高压变压器：
输出电压由30~150仟伏， 负载电流在透视使用时一般为3毫安左右，在摄影 使用时可达10一1000毫安， 最长负载时间为10秒;较短负载时间仅为0·01秒或 0·003秒，如果为脉冲X射线机，则为几微秒。
诊断X射线机高压变压器，具有瞬间负荷功率 大，而输出电压高的特点。
X射线管的焦点（1）
焦点: 电子在阳极上的撞击面，称为“焦点面’或称“焦点’。 焦点的大小，在诊断工作上很重要，它对X射线影像的清晰
度有密切的关系。 灯丝的形状对焦点的形状起决定作用。
X射线管的焦点（2）
实际焦点： 即是由阴极电子投射到
阳极钨靶上的实际焦点。 有效焦点：
即是X射线照射到胶片 上的有效面积。
两个焦点的旋转阳极X射线管 旋转阳极X射线管大焦点供作摄影使用，可获得相
比固定阳极X射线管更大的X射线量，以使胶片得到足 够的感光度。
旋转阳极X射线管小焦点相比固定阳极X射线管， 焦点更小，用作透视可获得较好的清晰度。
特殊X线管
1） 栅控X线管 是在普通X线管的阴极和阳极之间加上
一个控制栅极，故又称三极管。 2） 钼靶管 是与普通X线管相似，不同之处是钼靶
2、另一部分为水 平段，又称饱和区， 管电流不再随着管电 压的变化而改变。
4
灯丝发射特性曲线
说明 在不同
的管电压 下，管电流 的随着灯丝 电流的增加 而增大。
X线管 特性 曲线
X线管容量 不是一个固定 值，它与X线管 的整流方式、 阳极转是、靶 角、焦点尺寸 等有关。
X线管的热容量 1HU=1KV×1MA×1S
组合机头图
第三节 高压发生器构成
高压发生器包括 1） 高压变压器 2） 灯丝变压器 3） 高压整流器 4） 高压交换闸 5） 高压电缆、

X线的基础知识
一、什么是X线 二、X线的产生 三、X线的特性 四、X线成像特点 五、X线机简介 六、放射防护知识
五、摄影X线机简介
X线机的主 要发生装置
X线球管
控制台
高压发生器
五、摄影X线机简介
X线球管:
五、摄影X线机简介
• X射线管相关参数 – 实际焦点、有效焦点(焦点功率） 0.6/1.2mm；32/77kw – 靶角:12° – 热容量:300kHu -阳极转速
X线的基础知识
一、什么是X线 二、X线的产生 三、X线的特性 四、X线成像特点 五、X线机简介 六、放射防护知识
三、X线的特性
穿透作用 X线的能量很大，波长很短，穿透力很强
荧光作用 某些物质受到X线照射时会产生荧光
物理 特性
电离作用 具有足够能量的X线光子照射物质时，
使核外电子脱离原子轨道
X
热作用
滤电胶 线离 器室片
人 体
放大 电离室自动曝光控时原理
五、摄影X线机简介
电离室自动曝光控制（AEC）：
目前大部分采用所谓“三野 原理” 。三个测量野可根据 不同部位摄影的要求，用开 关选择分别使用或任意组合。
电极
三野电离室结构
导线 保护环
五、摄影X线机简介
X线的基础知识
一、什么是X线 二、X线的产生 三、X线的特性 四、X线成像特点 五、X线机简介 六、放射防护知识
五、摄影X线机简介
限束器（束光器、缩光器）
一、限束器的作用
二、手动、电动限 速器的区别
五、摄影X线机简介
滤线栅：是将许多根薄铅条互相平行或按一定的斜率排列固定起来
的装置。
五、摄影X线机简介
五、摄影X线机简介

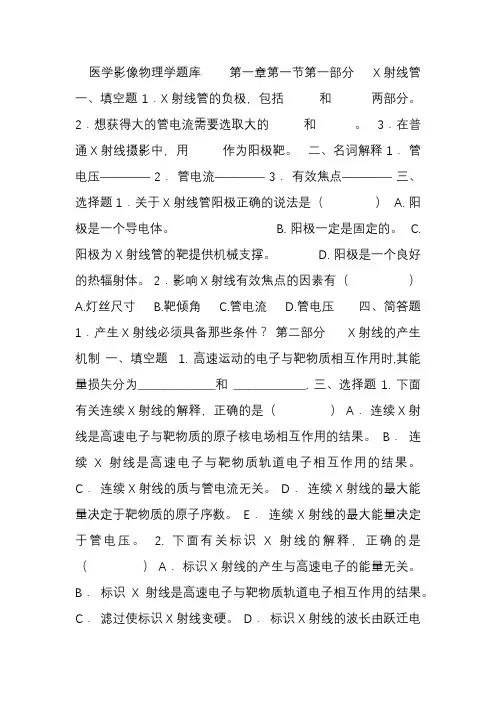

医学影像物理学题库第一章第一节第一部分 X射线管一、填空题 1．X射线管的负极，包括和两部分。

2．想获得大的管电流需要选取大的和。

3．在普通X射线摄影中，用作为阳极靶。

二、名词解释 1．管电压————2．管电流———— 3．有效焦点————三、选择题 1．关于X 射线管阳极正确的说法是（） A. 阳极是一个导电体。

B. 阳极一定是固定的。

C. 阳极为X射线管的靶提供机械支撑。

D. 阳极是一个良好的热辐射体。

2．影响X射线有效焦点的因素有（） A.灯丝尺寸 B.靶倾角 C.管电流 D.管电压四、简答题 1．产生X射线必须具备那些条件？第二部分 X射线的产生机制一、填空题 1. 高速运动的电子与靶物质相互作用时,其能量损失分为_______________和______________. 三、选择题 1. 下面有关连续X射线的解释，正确的是（）A．连续X射线是高速电子与靶物质的原子核电场相互作用的结果。

B．连续X射线是高速电子与靶物质轨道电子相互作用的结果。

C．连续X射线的质与管电流无关。

D．连续X射线的最大能量决定于靶物质的原子序数。

E．连续X射线的最大能量决定于管电压。

2. 下面有关标识X射线的解释，正确的是（） A．标识X射线的产生与高速电子的能量无关。

B．标识X射线是高速电子与靶物质轨道电子相互作用的结果。

C．滤过使标识X射线变硬。

D．标识X射线的波长由跃迁电子的能级差决定。

E．靶物质原子序数越高，标识X射线的能量就越大。

3. 能量为80keV的电子入射到X射线管的钨靶上产生的结果是（） A. 连续X射线的最大能量是80keV。

B. 标识X射线的最大能量是80keV。

C. 产生的X射线绝大部分是标识X射线。

D. 仅有1％的电子能量以热量的形式沉积在钨靶中。

4. 影响X射线能谱的大小和相对位置的因素有（） A.管电流 B.管电压 C.附加滤过 D.靶材料E.管电压波形 1六、计算题8-11.在X射线管中，若电子到达阳极靶面的速度为1.5×10m·s，求连续X射线谱的最短波长和相应的最大光子能量。
