热电偶检定过程监测仪表数据失稳原因分析

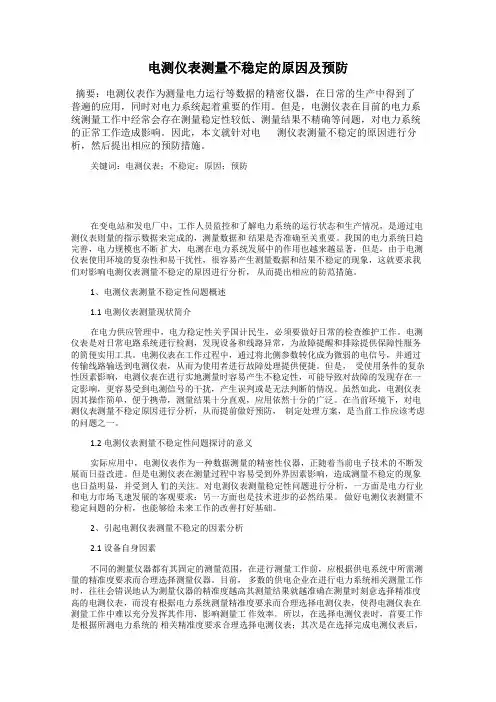

电测仪表测量不稳定的原因及预防摘要：电测仪表作为测量电力运行等数据的精密仪器，在日常的生产中得到了普遍的应用，同时对电力系统起着重要的作用。

但是，电测仪表在目前的电力系统测量工作中经常会存在测量稳定性较低、测量结果不精确等问题，对电力系统的正常工作造成影响。

因此，本文就针对电测仪表测量不稳定的原因进行分析，然后提出相应的预防措施。

关键词：电测仪表；不稳定；原因；预防在变电站和发电厂中，工作人员监控和了解电力系统的运行状态和生产情况，是通过电测仪表则量的指示数据来完成的，测量数据和结果是否准确至关重要。

我国的电力系统日趋完善，电力规模也不断扩大，电测在电力系统发展中的作用也越来越显著，但是，由于电测仪表使用环境的复杂性和易干扰性，很容易产生测量数据和结果不稳定的现象，这就要求我们对影响电测仪表测量不稳定的原因进行分析，从而提出相应的防范措施。

1、电测仪表测量不稳定性问题概述1.1电测仪表测量现状简介在电力供应管理中，电力稳定性关乎国计民生，必须要做好日常的检查维护工作。

电测仪表是对日常电路系统进行检测，发现设备和线路异常，为故障提醒和排除提供保障性服务的简便实用工具。

电测仪表在工作过程中，通过将北侧参数转化成为微弱的电信号，并通过传输线路输送到电测仪表，从而为使用者进行故障处理提供便捷。

但是，受使用条件的复杂性因素影响，电测仪表在进行实地测量时容易产生不稳定性，可能导致对故障的发现存在一定影响，更容易受到电测信号的干扰，产生误判或是无法判断的情况。

虽然如此，电测仪表因其操作简单，便于携带，测量结果十分直观，应用依然十分的广泛。

在当前环境下，对电测仪表测量不稳定原因进行分析，从而提前做好预防，制定处理方案，是当前工作应该考虑的问题之一。

1.2电测仪表测量不稳定性问题探讨的意义实际应用中，电测仪表作为一种数据测量的精密性仪器，正随着当前电子技术的不断发展而日益改进。

但是电测仪表在测量过程中容易受到外界因素影响，造成测量不稳定的现象也日益明显，并受到人们的关注。

电测仪表测量不稳定的原因及防范措施摘要：随着电力市场的发展，对电测仪表测量精度提出了更高要求，所以在使用测量仪表测量时，全面掌握造成测量不精准的因素意义重大。

基于此，本文重点分析了电测仪表测量不稳定的原因及其防范措施。

关键词：电测仪表；不稳定原因；防范措施电测仪表是对数据测量的稳定性要求很高的精密测量仪器，近年来，随着电子科技的发展，电测仪表在测量中的不稳定性越来越明显，需引起重视。

随着电力系统及市场的快速发展，对电测仪表稳定性需求也在不断增加，所以在测量中熟悉及掌握电测仪表不稳定原因尤为重要。

电测仪表测量精度受多种因素影响，电力企业需综合考虑多种影响因素。

企业应认真分析探讨使用中各种原因，并采取相应措施，确保电测仪表正常稳定运行，提供测量效率。

一、电测仪表测量现状电力系统的安全稳定运行与人们的生活息息相关，所以电力系统运行的日常维护及检修较重要。

电测仪表是日常维护中重要工具，测量电路运行中数据，可根据数据分析电路是否正常工作及其是否存在故障。

电测仪表工作时，在一定条件下，被测参数会转换成微小电流信号，通过传输线传输到电测仪表，测量时工作人员极易获得测量数据。

然而，在实际测量中，往往有许多因素影响它，而且这些因素通常较复杂，电测仪表测量时易出现不稳定现象，可能由于电测仪表不稳定而导致无法检测电力系统中的故障。

除上述问题外，电测信号还可能对仪表测量结果产生影响，导致测量中误判问题。

尽管电测仪表可能存在许多误差因素，导致测量不准确，但其优点更为突出，如易于携带和方便测量等，已得到认可及广泛应用。

所以在这种情况下，要分析影响电测仪表精度的因素，找到预防及避免电测仪表不稳定问题的方法，确保电测仪表的精度。

二、电测仪表测量不稳定原因1、设备自身原因。

电测仪表是一种测量数据的精密仪器，与电流表和电压表一样，具有多重测量数据的功能。

在选择测量对象时，需根据测量对象选择，因每个电测仪表都有两种范围，当超过量程时就无法使用，相应测量仪表可能会导致结果不准确，甚至会因超出量程而损坏电测仪表，为保证电测仪表测量数据准确性，要选择合适测量仪器。

热电偶测温不准解决方案总结热电偶作为工业测温中最广泛使用的温度传感器之一，在水泥厂和钢铁厂使用的很多，主要用在链篦机和回转窑上等设备上。

这次在现场就用到了三种型号的热电阻，分别是K，N和S型的。

经过一段时间的使用，发现并不是很理想。

经检测，链篦机的一些风箱现场实际温度比中控显示低50℃左右，由此可见热电偶出现测温不准问题还是很常见的。

造成热电偶失准的常见原因：热电偶的补偿导线接反。

这主要是安装时出现的问题，负责接线的人员一时的粗心造成，属人为因数。

当出现热电偶的补偿导线接反情况时，中控画面的显示通常比实际值偏大或偏小。

补偿电阻故障。

此类故障表现为热电偶接上后温度显示值缓慢上升或下降。

热电偶的补偿导线绝缘层被磨破，造成信号回路接地。

这主要是因为补偿导线较硬，而且在接线盒内又未被安放平整，处理故障时多次旋拧接线盒盖碰到补偿导线而将其磨破。

此类故障反映在中控画面上其温度示值一般偏小。

接线盒内接线端子接触不良。

因补偿导线和热电偶的导线都比较硬，所以现场检修时紧固接线比较困难，有时候开始把导线拧紧了但过段时间随着导线的变形又松了。

此类故障反映在操作员控制站上的温度示值为无显示或显示值超量程。

热电偶的头部严重磨损。

由于链篦机和回转窑内的粉尘和烟气对热电偶的头部包括护套管冲刷后严重磨损，将护套管改由耐磨钢材料制成后，才消除了此类故障隐患。

信号屏蔽系统DCS柜内接地不良。

由于热电偶出来的信号时mv级信号,因此很容易在传到中控时受到干扰，此类故障极容易造成电荷在信号线上积累，引起信号漂移或晃动。

这次这边的问题主要出现在补偿导线上。

下面对热电偶补偿导线作一个详细的解释：要了解热电偶的温度补偿问题，就要从热电偶的原理作手，对于已选定的热电偶，当参比端温度恒定时，则总的热电动势就成测量端温度的单值函数。

即一定的热电势对应着一定的温度，而热电偶的分度表中，参比端温度均为0度。

但在应用现场，参比端温度千差万别，不可能都恒定在0度，这就会产生测量误差，这就是热电偶要进行温度补偿的原因。

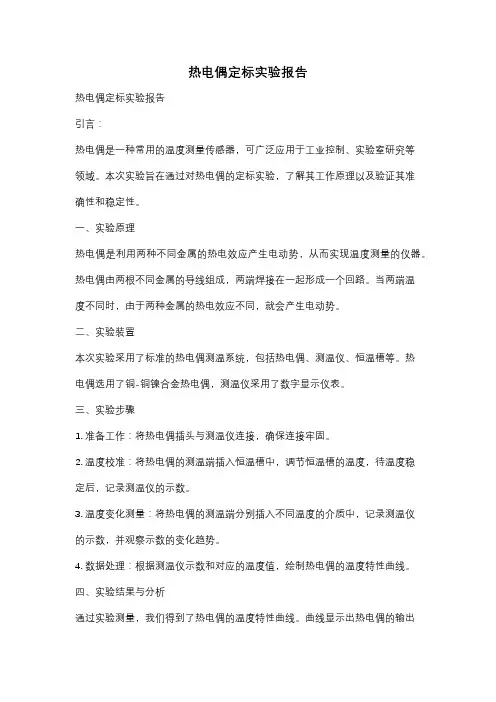

热电偶定标实验报告热电偶定标实验报告引言：热电偶是一种常用的温度测量传感器，可广泛应用于工业控制、实验室研究等领域。

本次实验旨在通过对热电偶的定标实验，了解其工作原理以及验证其准确性和稳定性。

一、实验原理热电偶是利用两种不同金属的热电效应产生电动势，从而实现温度测量的仪器。

热电偶由两根不同金属的导线组成，两端焊接在一起形成一个回路。

当两端温度不同时，由于两种金属的热电效应不同，就会产生电动势。

二、实验装置本次实验采用了标准的热电偶测温系统，包括热电偶、测温仪、恒温槽等。

热电偶选用了铜-铜镍合金热电偶，测温仪采用了数字显示仪表。

三、实验步骤1. 准备工作：将热电偶插头与测温仪连接，确保连接牢固。

2. 温度校准：将热电偶的测温端插入恒温槽中，调节恒温槽的温度，待温度稳定后，记录测温仪的示数。

3. 温度变化测量：将热电偶的测温端分别插入不同温度的介质中，记录测温仪的示数，并观察示数的变化趋势。

4. 数据处理：根据测温仪示数和对应的温度值，绘制热电偶的温度特性曲线。

四、实验结果与分析通过实验测量，我们得到了热电偶的温度特性曲线。

曲线显示出热电偶的输出电动势与温度之间的线性关系，符合热电偶的工作原理。

同时，我们还观察到在不同温度下，热电偶的输出电动势有所变化，这与热电偶的特性相符。

在实验过程中，我们还注意到热电偶的响应速度较快，能够迅速感知温度的变化。

这使得热电偶在工业控制领域得到广泛应用，能够满足对温度变化快速响应的需求。

五、实验误差分析在实验中，由于测量设备的精度限制以及环境因素的影响，可能会产生一定的误差。

例如，温度梯度对热电偶的测量结果会产生影响，因此在实验过程中要尽量减小温度梯度。

此外，由于热电偶的材料和制造工艺不同，不同型号的热电偶具有不同的特性，因此在实际应用中，需要根据具体情况选择适合的热电偶。

六、实验结论通过本次热电偶定标实验，我们深入了解了热电偶的工作原理，并验证了其准确性和稳定性。

实验结果表明，热电偶能够快速、准确地测量温度，并具有良好的线性特性。
