法兰垫片材料的选用及密封填料的选用

电力建设施工及验收技术规范(管道篇)关于发布《电力建设施工及验收技术规范(管道篇)》电力行业标准的通知电技[1994]208号为了适应电力工业技术的发展，保证火力发电厂管道的安装质量，我部对1979年颁发的电力建设施工及验收技术规范(管道篇)DJ56-79进行了修订，新规范为电力行业标准，标准编号DL5031—94，现批准、发布，自1994年10月1日起执行，原规范同时废止。

各单位在执行中有什么问题，请告我部建设协调司。

1总则1.0.1本规范适用于火力发电厂和热力网的下列管道的配制、施工及验收：(1)600MW及以下亚临界参数火力发电机组的主蒸汽管道及相应的再热蒸汽管道和主给水管道；(2)火力发电厂范围内的一般性汽水管道、热力网管道和压缩空气管道；(3)施工用临时管道。

1.0.2本规范不适用于：(1)铸铁管道；(2)钢筋混凝土管道；(3)有色金属管道(钛、铜等)；(4)非金属管道(塑料等)；(5)非金属衬里管道；(6)复合金属管道。

1.0.3下列各类管道的特殊施工及验收，除遵守本规范技术要求外，还应按照电力建设施工及验收技术规范中有关专业篇的规定执行：(1)汽轮机和发电机本体范围内的各类管道；(2)锅炉本体范围内的各类管道，以及烟、风、煤、燃油、燃气和除灰系统的管道；(3)油管道及水处理的各类管道；(4)制氢、供氢系统的各类管道；(5)热工仪表管道；(6)氧气及乙炔管道。

1.0.4进口火力发电机组管道的施工及验收工作，除建造合同中另有具体规定的部分外，应按本规范的规定执行。

1.0.5电厂管道安装工程，应由具备必要的技术力量、检测手段和管理水平的专业队伍承担施工。

1.0.6电厂管道施工应按基本建设程序进行，具备下列条件方可施工：(1)设计及其他技术资料齐全，施工图纸业经会审；(2)电厂管道工程的施工组织设计和施工方案业经编制和审批；(3)技术交底和必要的技术培训与考核已经完成；(4)劳动力、材料、机具和检测手段基本齐全；(5)施工环境符合要求；(6)施工用水、电、气等均可满足施工需要。

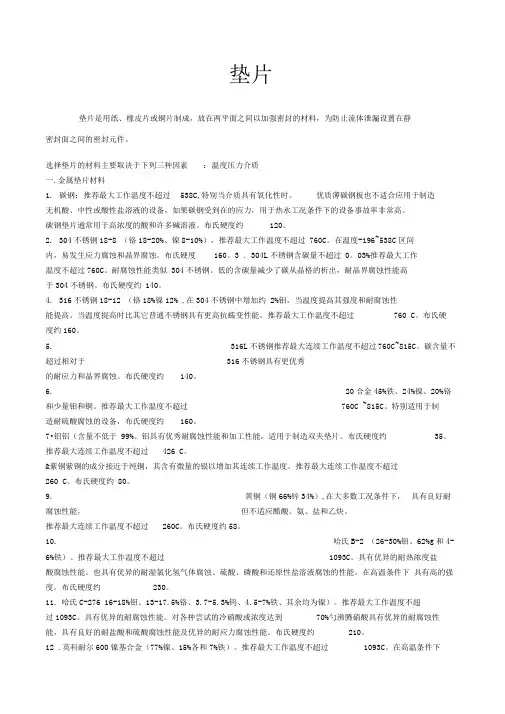

垫片垫片是用纸、橡皮片或铜片制成，放在两平面之间以加强密封的材料，为防止流体泄漏设置在静密封面之间的密封元件。

选择垫片的材料主要取决于下列三种因素：温度压力介质一.金属垫片材料1.碳钢：推荐最大工作温度不超过538C,特别当介质具有氧化性时。

优质薄碳钢板也不适合应用于制造无机酸、中性或酸性盐溶液的设备，如果碳钢受到在的应力，用于热水工况条件下的设备事故率非常高。

碳钢垫片通常用于高浓度的酸和许多碱溶液。

布氏硬度约120。

2.304不锈钢18-8 （铬18-20%、镍8-10%），推荐最大工作温度不超过760C。

在温度-196~538C区间内，易发生应力腐蚀和晶界腐蚀。

布氏硬度160。

3 . 304L不锈钢含碳量不超过0。

03%推荐最大工作温度不超过760C。

耐腐蚀性能类似304不锈钢。

低的含碳量减少了碳从晶格的析出，耐晶界腐蚀性能高于304不锈钢。

布氏硬度约140。

4.316不锈钢18-12 （铬18%镍12% ,在304不锈钢中增加约2%钼，当温度提高其强度和耐腐蚀性能提高。

当温度提高时比其它普通不锈钢具有更高抗蠕变性能。

推荐最大工作温度不超过760 C。

布氏硬度约160。

5.316L不锈钢推荐最大连续工作温度不超过760C~815C。

碳含量不超过相对于316不锈钢具有更优秀的耐应力和晶界腐蚀。

布氏硬度约140。

6.20合金45%铁、24%镍、20%铬和少量钼和铜。

推荐最大工作温度不超过760C ~815C。

特别适用于制造耐硫酸腐蚀的设备，布氏硬度约160。

7•铝铝（含量不低于99%。

铝具有优秀耐腐蚀性能和加工性能，适用于制造双夹垫片。

布氏硬度约35。

推荐最大连续工作温度不超过426 C。

&紫铜紫铜的成分接近于纯铜，其含有微量的银以增加其连续工作温度。

推荐最大连续工作温度不超过260 C。

布氏硬度约80。

9.黄铜（铜66%锌34%）,在大多数工况条件下，具有良好耐腐蚀性能，但不适应醋酸、氨、盐和乙炔。

垫片一、垫片的种类垫片的种类繁多，按其材料和结构大致可分为三大类。

1.非金属垫片有橡胶、石棉橡胶板、柔性石墨、聚四氟乙烯等，截面形状皆为矩形；2.金属复合型垫片有各种金属包垫、金属缠绕垫；3.金属垫片有金属平垫、波形垫、环形垫、齿形垫、透镜垫、三角垫、双锥环、C形环、中空Ｏ形环等。

按照密封分类的原则，上述垫片中的第一、第二和第三类的金属平垫、波形垫、环形垫、齿形垫、透镜垫属于强制型密封，而其余则为半自紧或自紧式密封。

二、垫片的性能和构造各种垫片的性能和构造分别介绍如下：1.非金属垫片（1）橡胶板用于密封的橡胶品种较多，一般有天然橡胶、丁腈橡胶、氯丁橡胶、异丁橡胶、丁苯橡胶、乙丙橡胶、硅橡胶、氟橡胶。

制作垫片的橡胶板材用量较大的有天然橡胶、丁腈橡胶、氯丁橡胶三种。

近几年，氟橡胶等特种橡胶也逐步推广使用。

有关橡胶板材的数据，详见工业橡胶板标准GB5574-85。

（2）石棉橡胶板石棉橡胶板是由石棉、橡胶和填料经压制而成的。

根据其配方、工艺、性能及用途不同，主要有高压石棉橡胶板、中、低压石棉橡胶板和耐油石棉橡胶板。

制造石棉橡胶板的石棉材料有温石棉、蓝石棉（青石棉）两种。

温石棉属于蛇纹石类石棉，其主要成分是含有约13%结晶水的镁硅酸盐，它耐热、耐碱性好，抗拉强度高，耐酸性能较差，大多数石棉橡胶板都由它制作。

蓝石棉属于角闪石类石棉，主要成分是含有2.5～3.5%结晶水的硅酸盐，氧化镁成分极微，氧化铁约占18～24%。

蓝石棉不仅耐热性能好，而且耐酸性能也好，故多被用于制造耐酸石棉橡胶板。

石棉纤维的质量对石棉橡胶板的性能影响较大，故要求石棉纤维抗拉强度高，耐热性能好，有一定的长度，纤维易挠曲，有弹性。

一般高压石棉橡胶板和400号耐油石棉橡胶板都采用2、3级石棉纤维。

因为石棉属疏松性材料，压制成板材后内部尚有大量孔隙，须加入一定量的橡胶（作为粘结剂）和各种填充剂制成石棉橡胶板。

加入的粘结剂和填充剂可以填塞空隙，防止渗漏。

垫片原材料选择/ (2004-9-13 12:24:46) --密封技术选择垫片的材料主要取决于下列三种因素: 温度压力介质一. 金属垫片材料1. 碳钢:推荐最大工作温度不超过538℃，特别当介质具有氧化性时。

优质薄碳钢板地不适合应用于制造无机酸、中性或酸性盐溶液的设备，如果碳钢受到在的应力，用于热水工况条件下的设备事故率非常高。

碳钢垫片通常用于高浓度的酸和许多碱溶液。

布氏硬度约120。

2. 304不锈钢18-8（铬18-20%、镍8-10%），推荐最大工作温度不超过760℃。

在温度 -196~538℃区间内，易发生应力腐蚀和晶界腐蚀。

布氏硬度160。

3． 304L 不锈钢含碳量不超过0。

03%。

推荐最大工作温度不超过760℃。

耐腐蚀性能类似304不锈钢。

低的含碳量减少了碳从晶格的析出，耐晶界腐蚀性能高于304不锈钢。

布氏硬度约140。

4． 316不锈钢18-12（铬18%、镍12%），在304不锈钢中增加约2%钼，当温度提高其强度和耐腐蚀性能提高。

当温度提高时比其它普通不锈钢具有更高抗蠕变性能。

推荐最大工作温度不超过760℃。

布氏硬度约160。

5． 316L不锈钢推荐最大连续工作温度不超过760℃~815℃。

碳含量不超过相对于316不锈钢具有更优秀的耐应力和晶界腐蚀。

布氏硬度约140。

6． 20合金45%铁、24%镍、20%铬和少量钼和铜。

推荐最大工作温度不超过760℃~815℃。

特别适用于制造耐硫酸腐蚀的设备，布氏硬度约160。

7．铝铝（含量不低于99%）。

铝具有优秀耐腐蚀性能和加工性能，适用于制造双夹垫片。

布氏硬度约35。

推荐最大连续工作温度不超过426℃。

8．紫铜紫铜的成份接近于纯铜，其含有微量的银以增加其连续工作温度。

推荐最大连续工作温度不超过260℃。

布氏硬度约80。

9．黄铜（铜66%、锌34%），在大多数工况条件下，具有良好耐腐蚀性能，但不适应醋酸、氨、盐和乙炔。

推荐最大连续工作温度不超过260℃。
