CCS船级社认可试验大纲

  • 格式：doc
  • 大小：462.00 KB
  • 文档页数：6

.. .

.

. 学习.资料. 豫飞鹏升锻造股份

CCS工厂认可试验大纲

1.认可围

序号 组件名称 组件图号 关键零件名称 零件图号 材质 供货状态

1 6T吊钩组 160701-SQT6T 吊钩 HY-QZG-55-02.4 35CrMo 调质

吊钩螺母 HY-QZG-55-02.3 35CrMo 调质

2 10T吊钩组 160701-QT10T 吊钩 160701-QT10T -01 Q345qD 正火

吊钩横梁 160701-QT10T -03 35CrMo 调质

吊钩螺母 160701-QT10T -04 Q345qD 正火

滑轮轴 160701-QT10T -06 40Cr 调质

3 50T吊钩组 160128-G50 吊钩 160128-G50-01 35CrMo 调质

吊钩横梁 160128-G50-03 34Cr2Ni2Mo 调质

吊钩螺母 160128-G50-04 35CrMo 调质

滑轮轴 160128-G50-06 40Cr 调质

4 125T吊钩组 160128-G125 吊钩 160128-G125-01 35CrMo 调质

吊钩横梁 160128-G125-03 34Cr2Ni2Mo 调质

吊钩螺母 160128-G125-04 35CrMo 调质

滑轮轴 160128-G125-07 40Cr 调质

2.认可依据

CCS《材料与焊接规》(2012) 及其修改通报 第一篇，第一，二，五章

3.关键零件认可试验项目：

6T吊钩组关键零件试验项目表 .. . .

. 学习.资料. 序号 产品名称 材质 抽样

数量 试验项目

化学

成份 力学

性能 表面

质量 几何

尺寸 无损

检测

1 吊钩 35CrMo 1 × × × × ×

2 吊钩螺母

35CrMo 1 × × × × ×

10 T吊钩组关键零件试验项目表

序号 产品名称 材质 抽样

数量 试验项目

化学

成份 力学

性能 表面

质量 几何

尺寸 无损

检测

1 吊钩 Q345qD 1 × × × × ×

2 吊钩横梁 35CrMo 1 × × × × ×

3 吊钩螺母 Q345qD 1 × × × × ×

4

滑轮轴 40Cr 1 × × × × ×

50 T吊钩组关键零件试验项目表

序号 产品名称 材质 抽样

数量 试验项目

化学

成份 力学

性能 表面

质量 几何

尺寸 无损

检测

1 吊钩 35CrMo 1 × × × × ×

2 吊钩横梁 34Cr2Ni2Mo 1 × × × × ×

3 吊钩螺母 35CrMo 1 × × × × ×

4 滑轮轴 40Cr 1 × × × × ×

125 T吊钩组关键零件试验项目表

序号 产品名称 材质 抽样

数量 试验项目

化学

成份 力学

性能 表面

质量 几何

尺寸 无损

检测

1 吊钩 35CrMo 1 × × × × ×

2 吊钩横梁 34Cr2Ni2Mo 1 × × × × ×

3 吊钩螺母 35CrMo 1 × × × × ×

4 滑轮轴 40Cr 1 × × × × × .. .

.

. 学习.资料. 注：×表示适用，—表示不适用

3.1化学成份分析

化学成分：C，Si，Mn，S，P，Cr，Ni，Mo，Cu，及其他细化晶粒元素（标示Nb，V，Ti，Al）等。

化学成分包括钢锭熔炼样成分、钢锭成分及成品成分。在钢锭和成品上分别化学成份样。钢锭进厂进行复检，锻造完成后进行成品复检。成分围应符合《材料与焊接规》（2012）及GB/T10051-2010标准的要求；成分偏差符合GB222要求。

6T吊钩组关键零件

产品类别 材料牌号 化学成分% Cu Al C Si Mn S P Cr Mo Ni

吊钩 35CrMo 0.32～0.40 0.17～0.37 0.40～0.70 ≤0.035 ≤0.035 0.80～1.10 0.15～0.25 -- -- --

吊钩螺母 35CrMo 0.32～0.40 0.17～0.37 0.40～0.70 ≤0.035 ≤0.035 0.80～1.10 0.15～0.25 -- -- --

10T吊钩组关键零件

产品类别 材料牌号 化学成分% Cu Al C Si Mn S P Cr Mo Ni

吊钩 Q345qD ≤0.18 ≤0.55 1.00～1.70 ≤0.020 ≤0.025 ≤0.80 ≤0.20 ≤0.50 ≤0.5 ≥0.015

吊钩横梁 35CrMo 0.32～0.40 0.17～0.37 0.40～0.70 ≤0.035 ≤0.035 0.80～1.10 0.15～0.25 -- -- --

吊钩螺母 Q345qD ≤0.18 ≤0.55 1.00～1.70 ≤0.020 ≤0.025 ≤0.80 ≤0.20 ≤0.50 ≤0.5 ≥0.015

滑轮轴 40Cr 0.37～0.44 0.17～0.37 0.50～0.80 ≤0.035 ≤0.035 0.80～1.10 -- -- -- --

50T吊钩组关键零件

产品类别 材料牌号 化学成分% Cu Al C Si Mn S P Cr Mo Ni

吊钩 35CrMo 0.32～0.40 0.17～0.37 0.40～0.70 ≤0.035 ≤0.035 0.80～1.10 0.15～0.25 -- -- --

吊钩横梁 34Cr2Ni2Mo 0.30～0.38 0.17～0.37 0.40～0.70 ≤0.035 ≤0.035 1.40～1.70 0.15～0.30 1.40～1.70 -- --

吊钩螺母 35CrMo 0.32～0.40 0.17～0.37 0.40～0.70 ≤0.035 ≤0.035 0.80～1.10 0.15～0.25 -- -- --

滑轮轴 40Cr 0.37～0.44 0.17～0.37 0.50～0.80 ≤0.035 ≤0.035 0.80～1.10 -- -- -- --

125T吊钩组关键零件

产品类别 材料牌号 化学成分% Cu Al C Si Mn S P Cr Mo Ni

吊钩 35CrMo 0.32～0.40 0.17～0.37 0.40～0.70 ≤0.035 ≤0.035 0.80～1.10 0.15～0.25 -- -- --

吊钩横梁 34Cr2Ni2Mo 0.30～0.38 0.17～0.37 0.40～0.70 ≤0.035 ≤0.035 1.40～1.70 0.15～0.30 1.40～1.70 -- --

吊钩螺母 35CrMo 0.32～0.40 0.17～0.37 0.40～0.70 ≤0.035 ≤0.035 0.80～1.10 0.15～0.25 -- -- --

滑轮轴 40Cr 0.37～0.44 0.17～0.37 0.50～0.80 ≤0.035 ≤0.035 0.80～1.10 -- -- -- --

3.2 力学性能

试验项目和验收指标： .. .

.

. 学习.资料. 试验结果应符合CCS《材料与焊接规》（2012）第1篇第5章相关要求及GB/T10051-2010标准的要求，即如下表：

6T吊钩组关键零件

零件名称 材料牌号 抗拉强度

Σb

(N/mm2) 屈服强度

Σs

(N/mm2) 延伸率δ% 断面收缩率ψ% 冲击功（J） 硬度

HB

吊钩 35CrMo ≥735 ≥490 ≥15（纵向） ≥45 ≥27 217-269

吊钩螺母 35CrMo ≥735 ≥490 ≥15（纵向） ≥45 ≥27 217-269

10T吊钩组关键零件

零件名称 材料牌号 抗拉强度

Σb

(N/mm2) 屈服强度

Σs

(N/mm2) 延伸率δ% 断面收缩率ψ% 冲击功（J） 硬度

HB

吊钩 Q345qD ≥490 ≥315 ≥20（纵向） -- ≥39 --

吊钩横梁 35CrMo ≥735 ≥490 ≥15（纵向） ≥45 ≥27 217-269

吊钩螺母 Q345qD ≥490 ≥315 ≥20（纵向） -- ≥39 --

滑轮轴 40Cr ≥735 ≥540 ≥15（纵向） ≥45 ≥39 217-269

50T吊钩组关键零件

零件名称 材料牌号 抗拉强度

Σb

(N/mm2) 屈服强度

Σs

(N/mm2) 延伸率δ% 断面收缩率ψ% 冲击功（J） 硬度

HB

吊钩 35CrMo ≥685 ≥490 ≥15（纵向） ≥45 ≥27 207-255

吊钩横梁 34Cr2Ni2Mo 1000-1200 ≥620 ≥11（纵向） ≥50 ≥27 302-341

吊钩螺母 35CrMo ≥685 ≥490 ≥15（纵向） ≥45 ≥27 207-255

滑轮轴 40Cr ≥685 ≥490 ≥14（纵向） ≥45 ≥31 207-255

125T吊钩组关键零件

零件名称 材料牌号 抗拉强度

Σb

(N/mm2) 屈服强度

Σs

(N/mm2) 延伸率δ% 断面收缩率ψ% 冲击功（J） 硬度

HB

吊钩 35CrMo ≥685 ≥390 ≥15（纵向） ≥45 ≥39 207-255

吊钩横梁 34Cr2Ni2Mo 900-1100 ≥620 ≥12（纵向） ≥55 ≥27 269-321

吊钩螺母 35CrMo ≥685 ≥390 ≥15（纵向） ≥45 ≥39 207-255

滑轮轴 40Cr ≥685 ≥490 ≥14（纵向） ≥45 ≥36 207-255

参考标准：GB/T228《金属材料室温拉伸试验方法》

GB/T229《金属材料夏比缺口冲击试验方法》

GB/T231.1《金属布氏硬度试验 第一部分 试验方法》

合集下载

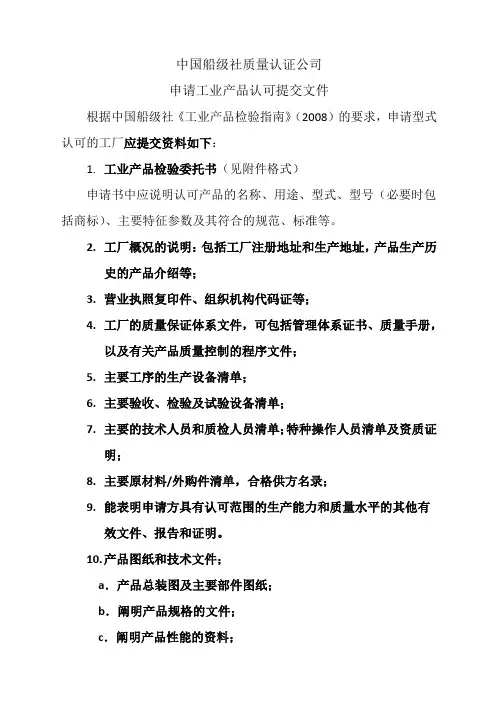

(船级社)工业产品认可申请所需提交资料

(船级社)工业产品认可申请所需提交资料

中国船级社质量认证公司

申请工业产品认可提交文件

根据中国船级社《工业产品检验指南》（2008）的要求，申请型式认可的工厂应提交资料如下：

1. 工业产品检验委托书（见附件格式）

申请书中应说明认可产品的名称、用途、型式、型号（必要时包括商标）、主要特征参数及其符合的规范、标准等。

2. 工厂概况的说明：包括工厂注册地址和生产地址，产品生产历史的产品介绍等；

3. 营业执照复印件、组织机构代码证等；

4. 工厂的质量保证体系文件，可包括管理体系证书、质量手册，以及有关产品质量控制的程序文件；

5. 主要工序的生产设备清单；

6. 主要验收、检验及试验设备清单；

7. 主要的技术人员和质检人员清单；特种操作人员清单及资质证明；

8. 主要原材料/外购件清单，合格供方名录；

9. 能表明申请方具有认可范围的生产能力和质量水平的其他有效文件、报告和证明。

10. 产品图纸和技术文件；

a．产品总装图及主要部件图纸；

b．阐明产品规格的文件；

c．阐明产品性能的资料； d．产品适用的标准；

e．其他必要的工程计算和分析报告。

11. 标明生产、验收的全过程生产流程图和主要的工艺规程

12. 产品认可试验大纲：

a．试验大纲应明确试验、检查项目、有关方法、条件及要求（需要时，应包括抽样、取样、试样制备等要求）和应记录的数据和结果及验证符合性用的标准。试验大纲应在尽可能的程度上包括所有必要的试验和检查项目，以能够充分验证和确认产品对规定要求的符合性和对拟定用途的适用性。

b．需要时，试验大纲应包括重要特殊工艺（如重要焊接、铸造工艺等）的认可试验项目。

C．申请方在拟定试验大纲时，可与检验机构进行协商。

13. 近半年的产品生产的合格质量水平的统计数据及客户反馈情况；

14. 其他可展现工厂能力或本社认为需要的资料。

其中，提供的技术文件应符合下述要求：

1. 图纸的绘制、修改、标注等应符合通行的准则；

2. 非图纸类的技术文件应采用打印方式。

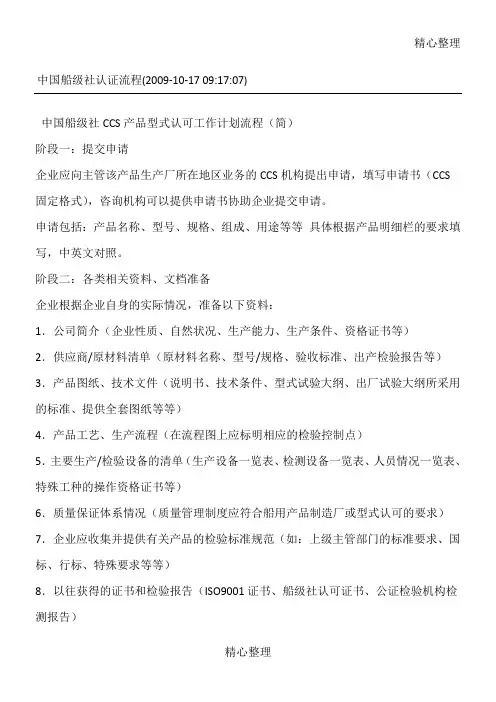

中国船级社认证规程

中国船级社认证规程

精心整理

精心整理 中国船级社认证流程(2009-10-17 09:17:07)

中国船级社CCS产品型式认可工作计划流程（简）

阶段一：提交申请

企业应向主管该产品生产厂所在地区业务的CCS机构提出申请，填写申请书（CCS固定格式），咨询机构可以提供申请书协助企业提交申请。

申请包括：产品名称、型号、规格、组成、用途等等 具体根据产品明细栏的要求填写，中英文对照。

阶段二：各类相关资料、文档准备

企业根据企业自身的实际情况，准备以下资料：

1．公司简介（企业性质、自然状况、生产能力、生产条件、资格证书等）

2．供应商/原材料清单（原材料名称、型号/规格、验收标准、出产检验报告等）

3．产品图纸、技术文件（说明书、技术条件、型式试验大纲、出厂试验大纲所采用的标准、提供全套图纸等等）

4．产品工艺、生产流程（在流程图上应标明相应的检验控制点）

5．主要生产/检验设备的清单（生产设备一览表、检测设备一览表、人员情况一览表、特殊工种的操作资格证书等）

6．质量保证体系情况（质量管理制度应符合船用产品制造厂或型式认可的要求）

7．企业应收集并提供有关产品的检验标准规范（如：上级主管部门的标准要求、国标、行标、特殊要求等等）

8．以往获得的证书和检验报告（ISO9001证书、船级社认可证书、公证检验机构检测报告） 精心整理

精心整理 9．产品的最终出厂检验大纲，出厂检验报告格式

10．用户对产品质量的信息反馈意见（如适用）

不同产品要求提供的资料各有差异具体以检测机构所列清单为主

咨询公司根据认证机构提出的意见和列出的文件清单协助企业对产品的相关文档提出修改意见，审核，改进，便与企业报送。

阶段三：现场审核

咨询公司做好现场审核的准备工作，协助企业完成认证机构进行的现场审核

阶段四：样品准备

企业根据检测机构的要求准备送试样品；

咨询公司负责进行送试前的质量把关；

阶段五：样品送检

企业负责将样品送往指定实验室

4什么是CCS中国船级社认证(取得CCS型式认可证书的原油含水分析仪)

4什么是CCS中国船级社认证(取得CCS型式认可证书的原油含水分析仪)

什么是CCS中国船级社认证？

中国船级社(CCS )成立于1956年，总部设在北京。

中国船级社是国家的船舶技术检验机构，中国从事船舶入级检验业务的专业机构，国际船级社协会的正式会员。

中国船级社不但在船舶、海上设施、集装箱以及相关工业产品领域从事提供检验业务， 还在可再生能源、交通运输、基础设施、大型钢结构等领域普遍开展认证、审核、监理、检测、评估、试验、咨询、培训等服务。

CCS船级社根据国际惯例和其船舶入级与建造规范，对于船舶，海上设施和集装箱所用的产品，实施在CCS船级社认可的基础上进行检验发证的制度。有关程序和要求在 CCS认证《产品检验规则》中做了详细规定。其可概括为一个途径，两个原则，三种认可，五种证书。有关说明如下：

一个途径 是指申请CCS认证检验的途径。即向主管该产品生产厂所在地区业务的CCS船级社机构提出申请，只有这个机构接受该申请。 两个原则 是指CCS船级社认证（对产品进行检验发证的）两个原则。即： ①对于直接用于船舶，海上设施，集装箱的主要材料，设备，部件，要进行CCS船级社认证（检验发证）。 ②对于间接用于船舶，海上设施，集装箱的主要产品，即生产上述1 项产品用的重要材料，配套件及零部件等也需要进行CCS船级社认证（检验发证）。

三种认可 是指CCS船级社认证对产品的设计和制造进行船级社认可的三种模式。即：①CCS船级社设计认可，②CCS船级社型式认可，③CCS船级社工厂认可。

五种证书（五种船级社证书） 是指认可或检验后由CCS颁发的五种有关船用产品的证书。即：

① 船级社设计认可证书， ②船级社型式认可证书， ③ 船级社工厂认可证书。

以上三种船级社证书是一种能力与资格的证明，除个别情况外，一般不作为供货产品检验合格的证明。

作为产品合格证明并提交订货方和船舶验船师核查的船级社产品证书有以下两种：

① CCS产品证书。即由CCS颁发的证明某件或某批产品经检验符合要求的证书， 盖有CCS机构印章并经验船师签名。

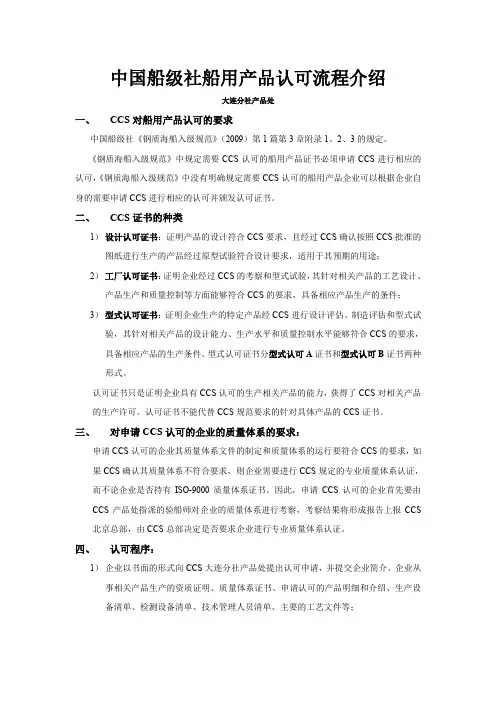

中国船级社船用产品认可流程介绍
