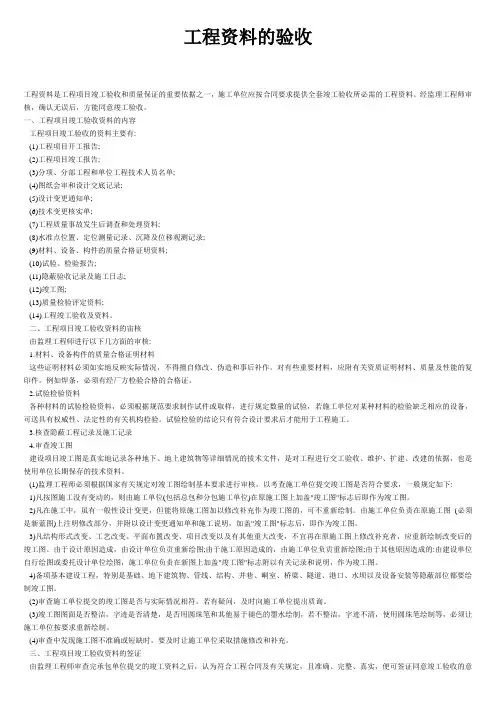

建筑电气资料(全套)

建筑电气工程施工技术资料填表说明

鲁DQ— 001图纸会审记录

1. 序号 :以审查问题的先后为序填写。

2. 图号按序号的顺序标明图纸编号。

3. 会审记录栏为主要填写内容。 提出方将存在的问题记录在问题一栏， 答复意见见记录在 答复意见一栏， 对于需变更或设计满足不了施工要求的， 设计单位应出具书面设计文件重新 处理。

鲁一 002 设计变更远（洽商）记录

本表是设计变更记录或洽商的记录。

鲁DQ一 003.1施工组织设计（施工方案）内部审批表

施工组织设计（施工方案）内部审批表， 是作为施工企业内部审查的运行表格，申报部门可 能是企业的施工队、 处等单位， 也可能是外包单位。分包单位应在申报部门处加盖公章，并 应在申报简述里标明为分包单位。如企业内部可不加盖公章。

审核意见应根据企业内定要求进行审核，如意见本表填写不开，可另加附页说明。

鲁DQ一 003.2施工组织设计（施工方案）报审卡

施工组织设计（施工方案）报审卡， 施工单位编制施工组织设计或施工方案，在本单位通过 内部审查后， 可满足施工要求， 能指导工程施工， 报请监理单位或建设单位项目专业技术负 责人审批，并经总监理工程师或建设单位专业技术负责人签字认可。

填写要求：

送审报告

1． XXX 监理公司（建设单位）

2． XXX 工程施工组织设计（施工）方案编制完毕，并按单位内部要求审批完毕，今报上， 请批示 .

3． 申报单位： XXX 公司 年月日（以上报日期为准） 4． 审批结论由监理单位或建设单位填写并提出要求，结论必须明确。

鲁DC一 004技术（安全）交底记录

1． 交底时技术与安全交底可分别进行，如工艺对安全有要求可同时交底。

2． 交底内容：根据设计图纸的要求，依照规范、标准施工操作工艺，进行可操作性的技术 和安全要求交底，满足图纸要求，预见可发现的问题进行预防，确保施工质量（安全）、结 构安全和使用功能。

3． 项目技术负责人应监督落实，交底人、接受人各自签字。 鲁DQ一 005安装施工日志

施工日志填写应及时、真实、全面。反映该工程在施工组织、技术、质量、安全管理方面的 全貌，安装施工日志有事（施工）无事时可不填写。但通过查看日志，施工过和应具有连续 性。

1．工程名称：填全称并冠以建设单位名称。

2．项目经理、技术负责人、编制人：按公司分工填写。

3．封面日期：安装开工日期到竣工验收日期。

4． 施工部位：应记录安装工程当天施工的所有部位及工作量。

5． 施工人员：应记录班组长负责人、施工人员技术组成、人员调配。

6． 施工情况：就记录材料进场、工序交接、技术安全交底工、试验、检测、设计、洽谈 变理、施工质量、安全等情况。

7． 检查情况： 应记录自检、 互检、 交接检情况， 尤其对于专业检查及上级检查应详细记录， 并对以前存在的问题整改情况做出结论并交接。

8． 存在问题： 上级与自己检查存在的主要问题， 在施工当中碰到的问题， 碪是需找其他单 位（人）的问题。

9． 处理意见： 对于施工检查中发现的问题采取的措施、 整改解决时间的安排，对于存在问 题向领导汇报或如何解决拿出的措施。

鲁DQ — 006建筑安装工程设备、成品、半成品、

材料合格证汇总表 建筑安装工程设备、成品、半成品材料合格证汇总表，是以各大分部为基础将使用的设备、 成品、半成品材料进行汇总，将设备 （开箱 ）进场验收记录、部分材料、成品和半成品进场验 收记录、合格证贴条、复印件贴条汇总到一起，便于验收时查找。

填表要求：

1．序号：以填写先后为序。 2．设备产品、材料名称应填写全名及规格型号 3•单位：以件、个、 m、组、只等为计量单位。

4．数量：按实际数量填写。

5 •合格证号：以贴条编号为准。

6 •生产厂家•：按实际生产厂家填写。

7．使用部位应落实到具体部位，特别是设备应具体到层、区、段或房间。

8．见证取样情况：对需要抽查或复检的设备、成品、半成品材料是否按规定进行了取样如 不需见证取样，可填无要求。

9、备注可填写需说明的问题。 鲁DQ一 007设备（开箱）进场验收记录

设备包括给水、排水设备，采暖设备如暖风机辐射板、热水器，锅炉及附属设备，容器，通 风、空调除尘， 制冷、 制热设备， 仪表及调压装置， 电气设备如高低压开关设备配电柜、 屏、 箱、盘、变压器、柴油发电机、不间断电源设备、电动机、电加热 eS、电动执行机等•电

气设备必须有合格证，生产许可证， “CCC ”认证标志和认证证书复印件及试验记录设备验 收记录是核定合格证与实物是否证物相符的重要资料，验收必须认真，应有施工单位、监 理单位和供应单位共同验收。 对需全数检查验收的设备应逐件验收，需抽查的按规范要求进行抽查。

填表说明：

1分项工程名称：以设备安装地点所属分项填写。

2•设备名称：编号、规格型号、制造厂名、装箱单号、收到件数如实填写。

3 •检验记录：包装情况是否良好；随机文件是否齐全；备件与附件是否齐全外观情况是指 设备外观是否良好；测试情况是否符合规定。

4 •检验结果：按实填写是否有缺伺：及损坏情况。

5•结论：应根据检验实际情况填写，是否满足设计要求和使用要求及必须采取的措施。

6•各方签字应齐全并加盖公章，供应单位如不在现场，监理 （建设）单位认可也可以。

鲁DO — 008材料、成品、半成品进场验收记录

材料、成品、半成品包括给水、排水、采暖、电气、通风空调所使用的所有材料、成品、半 成品如管材、管件、阀门、钢材、衬垫、焊接材料、防腐、粘结材料、板材、风管、电线、 电缆、开关、插座、接线盒、开关盒、灯头盒、线槽、母线、支架、吊架、托架、螺栓等等。 其中电线、电缆、封闭母线、插接母线、照明灯具、开关、插座、风扇及附件不但应有合格 证，还应有“ CCC''认证标志和认证证书复印件，电线、电缆应有生产许可证。 填表说明：

1分项工程名称：填写所使用材料的分项工程。

2。序号按次序填写，名称、型号、规格、数量均按进场实际情况填写。

3.合格证号：按合格证贴条右上角编号填写。并应表示应由

CCC 〃。

4．复验记录：凡涉及安全、使用功能的有关产品， 应按各专业工程质量验收规范进行复验。 复验量是指该单位工程实际复验数量，检验手段是指采取的复检试验的方法。

5．在验收结论中应描述复验是否见证取样、检测机构的名称。

验收应有施工、供货、监理 （ 建设 ）单位共同验收，如供货单位不在，监理 （建设 ） 单位认可也

可以。

鲁DQ一 009合格证贴条

合格证贴条

填表说明及作法： CCC ”认证材料或成品应写 1．材料名称填全称。 2．合格证原编号如实填写。

鲁 DQ—— 009 合格证贝占条

如经” CCC''应填写。

3．一个合格证代表数量，可按合格证本身数量。

4．进货数量按实填写。

5．工程总需要量按计划填写。 6．材料验收单编号按材料成品、半成品进场验收记录右上角编号填写

7．抽样试验委托单编号按委托单本身编号填写。

8．抽样试验结论按试验报告结论填写。

9．供货单位按实填写。

10．到货日期：以进场日期为准。

11．查对标牌验收情况，检查供货实物与设计要求是否相符。

12．合格证收到日期以实际收到日期为准。

13．空白部分贴合格证。

鲁DQ — 010复印件（或抄件）贴条

复印件 （或抄件 ）贴条， 复印件或抄件的材料如用在承重结构和关系到人身安全部位必须检验 填表说明：

1．材料名称：填写材料名称全称。

2．合格证复印件原编号，应为原合格证原编号。

3。进货数量以进场验收数量为准。

4．工程总需要量以工程材料计划为准。

5．材料验收单编号以材料、成品、半成品进场验收记录右上角编号为准。 6．抽样试验委托单编号：以抽样试验委托单的编号如实填写。

7．抽样试验结论：按试验结论如实填写。

8．供货单位：以最终使用单位采购进货供应单位为准。

9．到货日期：以材料进场为准。

10．查对标牌验收情况：检查供货实物是否与设计相符。

11．合格证复印件收到日期：如实填写。

12．合格证原件存放单位：应确认如实填写。

13，复印件或抄件本身，应有供货单位及使用单位抄件人签字、盖公章。

1．本表适用于配管、管内穿线、桥架、线槽、敷线等隐蔽工程记录。

2．隐蔽部位：应说明隐蔽工程的具体位置及范围。

3．隐蔽工程内容，包括使用材料的名称、规格、计量单位及数量。

4．接头形式包括隐蔽的配管、线槽、桥架、导线的各种接头形式和使用的辅助材料，如套 管、焊条、粘结剂、连接板等。 否则不得使用。 5，简图或说明：当用文字描述有困难时，可绘制简图或另附简图；文字说明时，应尽可能 详细，能反应隐蔽部分的实际状况，如弯曲、支 （吊、托 ）架设置、保护层、接地情况、防腐、 导线连接、绝缘处理等，进行描述，

6．结论：是否满足设计或规范要求，是否同意隐蔽。

鲁DQ— 012电气接地装置隐蔽验收记录

1．接地装置敷设后，隐蔽前必须进行质量验收，监理专业工程师必须到位。

2．验收以设计为依据，必须满足设计和现行国家施工质量验收规范的要求。

3．接地类别：防雷接地、保护接地、重复接地、静电接地或其它接地要写清楚。

4．接地装置示意图应把坐标、尺寸写清，如本表画不开，可另附图并应把接头的连接情况 画图说明。

5。沟槽尺寸指实开挖尺寸。

6．土质情况是指粘土、沙土、砾沙土等简单描述，如风化岩、岩石采取的措施应另加说明。

7．接地极规格，指采用接地极所用钢材的规格及制作长度。

8．打进深度是指在开挖沟槽深度的槽底将接地极打进多少，是否满足设计要求。

9．接地母线规格是指连接接地极之间的母线至引下线断接卡或引下线连接处。 10．焊接情况，应描述焊接质量、焊接面及焊接搭接长度。

11．接地材料当采用钢材应为热镀锌制品， 在焊接处必须作防腐处理， 基层处理或防腐材料， 遍数应进行简单描 13．结论：是否满足设计或规范要求。

12．接地电阻：取测试的最大值。

13．结论：是否满足设计或规范要求。

鲁0Q —一 015幕墙及金属门窗避雷装置隐蔽验收记录

1．幕墙及金属门窗避雷装置隐蔽前必须进行验收。

2．幕墙接地必须符合设计和规范要求。 3．高层建筑金属门窗进行避雷接地应按设计或规范要求检查。

4．幕墙、门窗与主体结构防雷装置连接当用文字说明有困难时应绘制简图说明。 5．幕墙、金属门窗应分别做隐蔽工程记录。

6．结论：是否符合设计或规范要求；是否同意验收。

鲁DQ— 016电缆终端头

1．电缆编号：可按施工图进行编号。

2．施工记录部分：安装地点、制作日期、天气情况按实填写；电缆型号、截面、电压按制 作电缆头的电缆填写； 备用长度是指电缆头制作安装完成后圈在电缆头后面余量电缆； 电缆 头或中间接头型号， 根据不同的电缆所采用的型号按实际选型填写： 保护壳形式， 因电缆形 式不同、环境条件不同， 所用的保护壳不同， 也应按选用的型式填写； 接地线规格指制作电 缆终端头或中间接头使用的接地导线规格； 相序校对， 采用相序表、 万用表对相序进行检测 校对：绝缘带型号、规格，按采用的型号规格填写；电缆中间接头绝缘填料，根据电缆型号 的不同采取的填料也不同，如油浸纸绝缘、
