图像灰度直方图处理

  • 格式：doc
  • 大小：2.57 MB
  • 文档页数：6

第15周上机实验报告

学号：912104520120 姓名：鲍春霖

1、 内容




2、 原理

1. 图像线性对比度增强程原理

把分界数值定在100，所有0-100的灰度值的点灰度值升为原来的两倍，对于灰度值100-255的点灰度值线性分布于200-255之间，用直角坐标系来表示就是：

2. 图像非线性调整（对数，指数）原理：

将图片进行指数变换的算子是：B(i,j)=C*log(A(i,j)+1)，通过这个算子可以对图像进行指数上的变换。其中C是一个常数系数。

指数非线性调整算子：1.1^(C*(A1(i,j)-a))-1，方法同对数非线性调整正好是逆运算关系。其中C也是一个常数。

3. 图像直方图均衡化

通过计算每一个灰度值的像素点个数，进而算出每一个灰度值像素点的分布概率，然后进行直方图均衡的计算。

3、 方法及程序

1. 图像线性对比度增强程序

clear all;

A=imread('D:\Fig69.bmp');

[row,col]=size(A);

A1=double(A);

fmax=max(max(A1));

fmin=min(min(A1));

for i=1:row

for j=1:col

if (A1(i,j)<=100)

B(i,j)=A1(i,j)*2;

else if(A1(i,j)>100&&A1(i,j)<=255)

B(i,j)=(255-200)/(255-100)*(A1(i,j)-100)+200;

end

end

end

end

B=uint8(B);

figure(1);

subplot(1,2,1),imshow(A),title('Ô-ͼ');

subplot(1,2,2),imshow(B),title('ÏßÐԶԱȶÈÔöǿͼ');

figure(2);

subplot(1,2,1),imhist(A),title('Ô-ͼ');

subplot(1,2,2),imhist(B),title('ÏßÐԶԱȶÈÔöǿͼ');

2. 图像非线性调整（对数，指数）

A=imread('D:\Fig69.bmp')

A1=double(A);

C=30;

[row,col]=size(A1);

for i=1:row

for j=1:col

B(i,j)=C*log(A1(i,j)+1);

end

end

subplot(2,2,1),imshow(A),title('Ô-ͼ');

subplot(2,2,2),imshow(B),title('·ÇÏßÐԱ任ºóͼÏñ');

subplot(2,2,3),imhist(A);

subplot(2,2,4),imhist(B);

A=imread('D:\Fig69.bmp')

C=0.8;

a=1;

A1=double(A);

[row,col]=size(A1);

for i=1:row

for j=1:col

B(i,j)=1.1^(C*(A1(i,j)-a))-1;

end

end

subplot(2,2,1),imshow(A),title('Ô-ͼ');

subplot(2,2,2),imshow(B),title('Ö¸Êý±ä»»ºóͼÏñ');

subplot(2,2,3),imhist(A);

subplot(2,2,4),imhist(B);

3. 图像直方图均衡化

%Ö±·½Í¼¾ùºâ»¯

clear all;

I = imread('Fig61.bmp');

[row,col] = size(I);

figure(1)

subplot(2,2,1)

imshow(I)%ÏÔʾÔ-ʼͼÏñ

subplot(2,2,2)

imhist(I)%ÏÔʾÔ-ʼͼÏñÖ±·½Í¼

%½øÐÐÏñËػҶÈͳ¼Æ;

s = zeros(1,256);%ͳ¼Æ¸÷»Ò¶ÈÊýÄ¿£¬¹²256¸ö»Ò¶È¼¶

for i = 1:row

for j = 1:col

s(I(i,j) + 1) = s(I(i,j) + 1) + 1;%¶ÔÓ¦»Ò¶ÈÖµÏñËصãÊýÁ¿Ôö¼ÓÒ»

end

end

%¼ÆËã»Ò¶È·Ö²¼ÃܶÈ

p = zeros(1,256);

for i = 1:256

p(i) = s(i) / (row * col );

end

%¼ÆËãÀÛ¼ÆÖ±·½Í¼·Ö²¼

c = zeros(1,256);

c(1) = p(1);

for i = 2:256

c(i) = c(i - 1) + p(i);

end

%ÀۼƷֲ¼È¡Õû,½«ÆäÊýÖµ¹éÒ»»¯Îª1~256

c = uint8(255 .* c + 0.5);

%¶ÔͼÏñ½øÐоùºâ»¯

for i = 1:row

for j = 1: col

I(i,j) = c(I(i,j)+1);

end

end

subplot(2,2,3)

imshow(I)%ÏÔʾ¾ùºâ»¯ºóµÄͼÏñ

subplot(2,2,4)

imhist(I)%ÏÔÏÔʾ¾ùºâ»¯ºóµÄͼÏñµÄÖ±·½Í¼

4、 结果（截图说明）

第一道：图像线性调整对比度

第二道：图像非线性调整对比度

第三道：图像直方图均衡化

5、 存在问题及分析

程序使用还不是很熟练，很多的函数和代码都没有理解透彻，而且关于算子的程序转换还需要多加练习。

合集下载

[数字图像处理]（四）直方图均衡化[HE]算法

[数字图像处理]（四）直方图均衡化[HE]算法

[数字图像处理]（四）直⽅图均衡化[HE]算法

图像处理（四）

直⽅图均衡化

0____前⾔

直⽅图操作是图像处理中的⼀个基本⼯具。从观察⼀些图像的直⽅图中我们可以发现，在暗图像中 ，⼤多数直⽅图灰度容集在灰度低端；类似的在亮图像的直⽅图中，⼤多数直⽅图

灰度容集在灰度级的⾼端。直⽅图均衡化就是通过计算每⼀灰度级数出现的概率，并将得到的概率前缀和映射到原图像中的过程，此处介绍的是最基本的基于全图像的均衡化的

HE（直⽅图均衡化）算法，之后会继续介绍AHE（⾃适应直⽅图均衡化）与CLAHE（限制对⽐度直⽅图均衡）。

1____算法流程

读⼊图像预处理

统计每个灰度级数在图像中出现的次数

计算每个灰度级数于总像素的概率，并统计数组的前缀和

将得到的前缀和映射到原图像数组中2____MATLAB实现

clc;

close all;

clear all;

% 读⼊，预处理

im = imread('p21.png');

imgray = rgb2gray(im);

figure;

subplot(2,2,1);

imshow(imgray);

% 统计每个灰度级数

hist = zeros(1,256);

[n,m] = size(imgray);

% 后⾯要+1因为图像的范围是在0~255,但是matlab的数组是从1开始映射的

for i = 1:1:n

for j = 1:1:m

hist( imgray(i,j)+1 ) = hist( imgray(i,j) +1) + 1;

end

end

subplot(2,2,2);

bar(hist);

% 求分布概率前缀和

pro = zeros(1,256);

sumim = sum(hist)

pro(1) = hist(1)/sumim;

for i = 2:1:256

pro(i) = pro(i-1)+hist(i)/sumim;

end

% 灰度映射

transim = zeros(n,m);

for i = 1:1:n

otsu算法 阈值分割

otsu算法 阈值分割

otsu算法 阈值分割

OTSU算法是一种阈值分割算法，在图像处理中起着重要的作用。本文将详细介绍OTSU算法的原理、步骤和应用。

一、OTSU算法原理

OTSU算法基于图像的灰度直方图，通过寻找图像直方图的双峰特征，选择一个合适的阈值对图像进行分割。其原理可以概括为：将图像分为背景和前景两部分，使得背景和前景两类的类内方差之和最小化。

二、OTSU算法步骤

1. 计算灰度直方图：首先，需要计算图像的灰度直方图，统计每一灰度级的像素点个数。

2. 计算总体平均灰度值：使用公式计算图像的总体平均灰度值，通过对每个灰度级的像素点数乘以其对应的灰度值，并将结果相加，最后再除以图像像素总数。

3. 遍历所有可能的阈值：从0到灰度级的最大值，遍历所有可能的阈值，计算对应的类内方差。

4. 计算类内方差：对每个阈值，将图像分为两部分，计算背景和前景的类内方差。类内方差定义为背景和前景两部分像素点的平均方差之和。

5. 找到最小类内方差对应的阈值：经过上一步骤的遍历，找到使类内方差最小的阈值，即为OTSU算法计算得到的最佳阈值。

三、OTSU算法应用

1. 图像二值化：OTSU算法常被用于图像二值化处理，将图像转为黑白二值图像。通过OTSU算法计算得到的最佳阈值，将图像中的像素点根据阈值分为背景和前景两部分。

2. 图像分割：OTSU算法也可以用于图像分割。通过将图像根据OTSU算法计算得到的阈值进行分割，可以将图像中感兴趣的物体从背景中分离出来，便于后续处理和分析。

3. 文字识别：OTSU算法在文字识别中具有广泛应用。通过OTSU算法得到的最佳阈值，可以对图像中的文字区域进行有效分割，提高文字识别的准确性和鲁棒性。

4. 医学图像处理：OTSU算法在医学图像处理中的应用也比较广泛。通过OTSU算法可以对医学图像进行分割，提取出感兴趣的区域，辅助医生做出准确的诊断。

四、总结

OTSU算法是一种基于图像灰度直方图的阈值分割算法，通过寻找使类内方差最小的阈值，将图像分割成背景和前景。OTSU算法应用广泛，常用于图像二值化、图像分割、文字识别和医学图像处理等领域。通过OTSU算法可以提高图像处理的效果，提取出感兴趣的区域，为后续的处理和分析提供基础。

数字图像处理 (抖动加网 伽马校正 直方图均匀化)

数字图像处理 (抖动加网 伽马校正 直方图均匀化)

数字图像处理课程

王军 2009301760060

2011-11-23

2009301760060 王军

2

数字图像处理 一、实验名称：

数字图像处理编程实验之灰度图像层次变换和抖动加网处理。

二、实验设备及环境：

计算机，Visual C++编程环境。

三、实验要求：

1．用户界面设计：

用户界面可以自由设计，但应包括如下物件：窗体、菜单或命令按钮、图像显示框。

2.程序功能：

利用Visual C++编程环境编制图像处理程序，对一幅灰度图像进行灰度层次变换处理和抖动加网处理。包括：打开图像、曲线值输入、图像灰度层次转换处理、图像存储、退出。实现图像抖动加网效果、图像存储、退出。

四、实验主要内容设计：

1.图像处理程序编制的总体方案：

首先，应该明白此次实习的主要目的——利用Visual C++编程环境编制图像处理程序，对一幅灰度图像进行灰度直方图统计与均衡化处理，实现对输入图像进行灰度层次变换，以及对输入图像进行抖动加网处理。

所以，应该首先设计一个可以打开BMP图片的程序，再在此程序中实现对图像的灰度直方图统计与均衡化处理，和灰度层次变换以及抖动加网处理。由于实验前已经得到可以打开BMP图片文件，所

2009301760060 王军

3

数字图像处理 以，接下来主要在原程序的基础上进行修改，使它具有灰度层次变换以及抖动加网的功能。

2.程序用户界面的设计思路：

菜单：因为本程序主要对图像进行灰度层次变换以及抖动加网处理，其功能都是对图像进行数字处理，所以可以将它们的菜单合并在一个菜单目录下，并设置该菜单显示方式为“弹出”方式。如图：

将“图像校正”和“抖动加网”都置于“图像处理”菜单下。这样更有利于用户对程序的学习和操作。

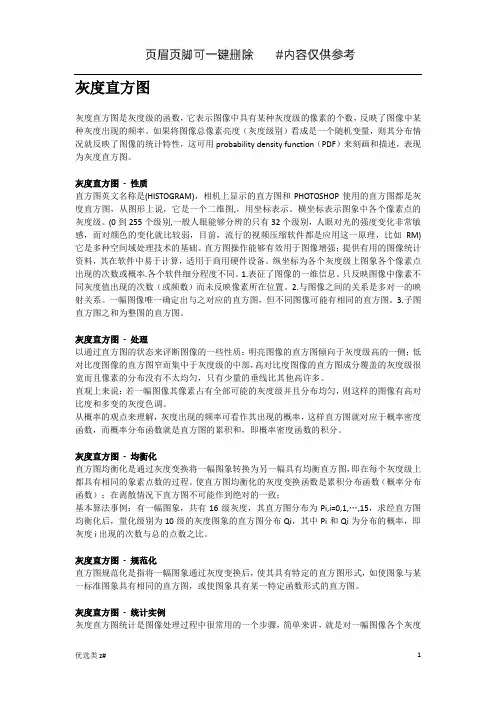

灰度直方图(优质借鉴)
