架空及电缆线路每公里的电抗值

  • 格式：doc
  • 大小：143.50 KB
  • 文档页数：2

架空线路每公里的电抗、电阻标幺值（sj＝100MVA）

导线型号 6kV 10kV 35kV 110kV

x

（Ω） x* r

（Ω） r* x

（Ω） x* r

（Ω） r* x

（Ω） x* r

（Ω） r* x

（Ω） x* r

（Ω） r*

LJ-16 0.404 1.028 1.96 4.938 0.404 0.367 1.96 1.778

LJ-25 0.390 0.983 1.27 3.200 0.390 0.354 1.27 1.152

LGJ、LJ-35 0.380 0.957 0.91 2.293 0.380 0.345 0.91 0.825 0.424 0.0310 0.91 0.0665

LGJ、LJ-50 0.368 0.181 0.63 1.587 0.368 0.334 0.63 0.571 0.412 0.0301 0.63 0.0460 0.442 0.00334 0.63 0.00476

LGJ、LJ-70 0.358 0.174 0.45 1.134 0.358 0.325 0.45 0.408 0.402 0.0294 0.45 0.0329 0.432 0.00327 0.45 0.00340

LGJ、LJ-95 0.342 0.174 0.33 0.831 0.342 0.310 0.33 0.299 0.386 0.0282 0.33 0.0241 0.416 0.00315 0.33 0.00250

LGJ、LJ-120 0.335 0.166 0.27 0.680 0.335 0.304 0.27 0.245 0.379 0.0277 0.27 0.0197 0.409 0.00309 0.27 0.00204

LGJ-150 0.373 0.0272 0.21 0.0153 0.403 0.00305 0.21

0.00159

LGJ-185 0.365 0.0267 0.17 0.0124 0.395 0.00299 0.17 0.00129

LGJ-240 0.358 0.0262 0.13 0.0096 0.388 0.00293 0.13 0.00100

LGJQ-300 0.382 0.00289 0.11 0.00081

LGJQ-400 0.373 0.00282 0.08 0.00061

导线型号 220kV（单导线） 220kV（双分裂） 330kV（双分裂） 500kV（三分裂）

x

（Ω） x* r

（Ω） r* x

（Ω） x* r

（Ω） r* x

（Ω） x* r

（Ω） r* x

（Ω） x* r

（Ω） r*

LGJ-185 0.440 0.000832 0.170 0.000321 0.315 0.000595 0.085 0.000161

LGJ-240 0.342 0.000832 0.132 0.000250 0.310 0.000586 0.066 0.000125

LGJQ-300 0.427 0.000832 0.107 0.000202 0.308 0.000582 0.054 0.000102 0.321 0.000270 0.054 0.000045 0.302 0.000110 0.0360 0.000131

LGJQ-400 0.417 0.000832 0.080 0.000151 0.303 0.000573 0.040 0.000076 0.316 0.000266 0.040 0.000034 0.299 0.000108 0.0266 0.000097

LGJQ-500 0.411 0.000832 0.065 0.000123 0.300 0.000567 0.033 0.000061 0.313 0.000263 0.033 0.000027 0.297 0.000108 0.0216 0.000078

LGJQ-600 0.405 0.000832 0.055 0.000104 0.297 0.000561 0.028 0.000052 0.310 0.000260 0.028 0.000023 0.295 0.000107 0.0183 0.000066

LGJQ-700 0.398 0.000832 0.044 0.000083 0.294 0.000556 0.022 0.000042 0.307 0.000258 0.022 0.000018 0.292 0.000106 0.0146 0.000053

注1.摘自《电力工程电气设计手册-电气一次部分》 第一册P189；

注2.电压（kV）/线间距（m）：6/1.25；10/1.25；35/2.5/；110/4.0；220/6.5；330/8.0；500/11.0 三芯电力电缆每公里的电抗、电阻标幺值（sj＝100MVA）

线芯

截面 6kV 10kV 13.8kV

x x* r(铝) r*(铝) r(铜) r*(铜) x x* r(铝) r*(铝) r(铜) r*(铜) x x* r(铝芯) r*(铝) r(铜) r*(铜)

25 0.085 0.214 1.280 3.225 0.740 1.864 0.094 0.0853 1.280 1.161 0.740 0.671 0.135 0.071 1.280 0.672 0.740 0.389

35 0.079 0.199 0.920 2.318 0.540 1.361 0.088 0.0798 0.920 0.834 0.540 0.490 0.129 0.068 0.920 0.483 0.540 0.284

50 0.076 0.191 0.640 1.612 0.390 0.983 0.082 0.0744 0.640 0.580 0.390 0.354 0.119 0.062 0.640 0.336 0.390 0.205

70 0.072 0.181 0.460 1.159 0.280 0.705 0.079 0.0717 0.460 0.417 0.280 0.254 0.116 0.061 0.460 0.242 0.280 0.147

95 0.069 0.174 0.340 0.857 0.200 0.504 0.076 0.0689 0.340 0.308 0.200 0.181 0.110 0.058 0.340 0.179 0.200 0.105

120 0.069 0.174 0.270 0.680 0.158 0.398 0.076 0.0689 0.270 0.245 0.158 0.143 0.107 0.056 0.270 0.142 0.158 0.083

150 0.066 0.166 0.210 0.529 0.123 0.310 0.072 0.0653 0.210 0.190 0.123 0.112 0.104 0.055 0.210 0.110 0.123 0.065

185 0.066 0.166 0.170 0.428 0.103 0.260 0.069 0.0626 0.170 0.154 0.103 0.093 0.100 0.053 0.170 0.089 0.103 0.054

线芯

截面 15.75kV 18kV 35kV

x x* r(铝) r*(铝) r(铜) r*(铜) x x* r(铝) r*(铝) r(铜) r*(铜) x x* r(铝芯) r*(铝) r(铜) r*(铜)

25 0.135 0.0544 1.280 0.516 0.740 0.298 0.135 0.0417 1.280 0.395 0.740 0.228

35 0.129 0.0520 0.920 0.371 0.540 0.218 0.129 0.0398 0.920 0.284 0.540 0.167

50 0.119 0.0430 0.640 0.258 0.390 0.157 0.119 0.0367 0.640 0.198 0.390 0.120

70 0.116 0.0468 0.460 0.185 0.280 0.113 0.116 0.0358 0.460 0.142 0.280 0.086 0.132 0.00964 0.460 0.0336 0.280 0.0205

95 0.110 0.0443 0.340 0.137 0.200 0.081 0.110 0.0340 0.340 0.105 0.200 0.062 0.126 0.00920 0.340 0.0248 0.200 0.0146

120 0.107 0.0431 0.270 0.109 0.158 0.064 0.107 0.0330 0.270 0.083 0.158 0.049 0.119 0.00869 0.270 0.0197 0.158 0.0115

150 0.104 0.0419 0.210 0.085 0.123 0.050 0.104 0.0321 0.210 0.065 0.123 0.038 0.116 0.00847 0.210 0.0153 0.123 0.0090

185 0.100 0.0403 0.170 0.069 0.103 0.042 0.100 0.0309 0.170 0.052 0.103 0.032 0.113 0.00825 0.170 0.0124 0.103 0.0075

注：1、110kV高压电缆的平均电抗，x=0.18Ω/km,x*=0.00136 2、表中所列为正序电抗x1，负序电抗x2=x1，零序电抗x0=3.5x1

3、摘自《电力工程电气设计手册-电气一次部分》 第一册P190

合集下载

【精品】电力设备和材料的电抗电阻值及其标幺值

【精品】电力设备和材料的电抗电阻值及其标幺值

电力设备和材料的电抗电阻值及其标幺值

1 / 16 三芯电力电缆的载流量及每公里的电抗、电阻标幺值（sj＝100MVA）

线芯 载流 6kV 10kV 13.8kV

截面 量(A) x x* r(铝) r*(铝) r(铜) r*(铜) x x* r(铝) r*(铝) r(铜) r*(铜) x x* r(铝芯) r*(铝) r(铜) r*(铜)

25 153 0.085 0.214 1.280 3.225 0.740 1.864 0.094 0.0853 1.280 1.161 0.740 0.671 0.135 0.071 1.280 0.672 0.740 0.389

35 184 0.079 0.199 0.920 2.318 0.540 1.361 0.088 0.0798 0.920 0.834 0.540 0.490 0.129 0.068 0.920 0.483 0.540 0.284

50 218 0.076 0.191 0.640 1.612 0.390 0.983 0.082 0.0744 0.640 0.580 0.390 0.354 0.119 0.062 0.640 0.336 0.390 0.205

70 267 0.072 0.181 0.460 1.159 0.280 0.705 0.079 0.0717 0.460 0.417 0.280 0.254 0.116 0.061 0.460 0.242 0.280 0.147

95 318 0.069 0.174 0.340 0.857 0.200 0.504 0.076 0.0689 0.340 0.308 0.200 0.181 0.110 0.058 0.340 0.179 0.200 0.105

120 360 0.069 0.174 0.270 0.680 0.158 0.398 0.076 0.0689 0.270 0.245 0.158 0.143 0.107 0.056 0.270 0.142 0.158 0.083

导线电阻电抗计算表及基准值表+允许电流

导线电阻电抗计算表及基准值表+允许电流

LGJ型（钢芯铝绞线）架空线路的电阻及感抗

导线型号 Dcp

电阻 感 抗

35 .366 .385 .403 .417 .429 .438 .446

50 .353 .374 .392 .406 .418 .427 .435

70 .343 .364 .382 .396 .408 .417 .425 .433 .440 .446

95 .334 .353 .371 .385 .397 .406 .414 .422 .429 .435 .440 .445

120 .326 .347 .365 .379 .391 .400 .408 .416 .423 .429 .433 .438

150 .319 .340 .358 .372 .384 .398 .401 .409 .416 .422 .426 .432 .438

185 .365 .377 .386 .394 .402 .409 .415 .419 .425 .430 .435

240 .357 .369 .378 .386 .394 .401 .407 .412 .416 .421 .425 .429

300 .399 .405 .410 .414 .418 .422 .425

400 .391 .397 .402 .406 .410 .414 .425

备注：Dcp几何均距，单位为（m）；电阻及感抗单位为（Ω/kM）；导线型号中截面积单位为mm2

不同电压等级的基准值

编号 电压等级kV 基准值 基准电流A 基准阻抗Ω 备注

1 500 SB=100MVA

(当SB=1000MVA→100MVA时，程序基准电流增大10倍，基准阻抗缩小10倍) 2 330

(实用标准)架空输电线路电气全参数计算

(实用标准)架空输电线路电气全参数计算

实用标准文案

文档大全 架空输电线路电气参数计算

实用标准文案

文档大全 一、提资参数表格式

№ 线路名称 导地线型号 线路长度（km） 回路数 提供的线路参数（Ω/km）

备 注 正序电阻 正序电抗 零序电阻 零序电抗 互感阻抗

1

2

3

4

实用标准文案

文档大全 二、线路参数的计算：

1. 正序电阻：即导线的交流电阻。交流电阻大于直流电阻，一般为直流电阻的1.3倍。

导线的直流电阻可在导线产品样本中查到。

当线路的相导线为两分裂导线时，相当于两根导线并联，则其电阻应除以2。多分裂导线以此类推。

2. 正序电抗：

1）单回路单导线的正序电抗：

X1＝0.0029f lg(dm/re) Ω/km

式中 f－频率（Hz）;

dm－相导线间的几何均距，（m）；

dm＝ 3√（dabdbcdca）

dab dbc dca －分别为三相导线间的距离，（m）；

re－导线的有效半径，（m）；

re≈0.779r 实用标准文案

文档大全 r－导线的半径，（m）。

2）单回路相分裂导线的正序电抗：

X1＝0.0029f lg(dm/Re) Ω/km

式中 f－频率（Hz）;

dm－相导线间的几何均距，（m）；

dm＝ 3√（dabdbcdca）

dab dbc dca －分别为三相导线间的距离，（m）；

Re－相分裂导线的有效半径，（m）;

n＝2 Re＝（re S）1/2

架空及电缆的电抗值对照查询表

架空及电缆的电抗值对照查询表

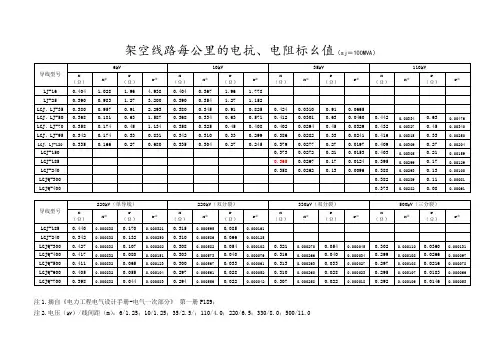

架空线路每公里的电抗、电阻标幺值（sj＝100MVA）
