HC-SR505小型人体感应模块说明书

SM03-HC-SR041

HC-SR04超声波测距模块◼产品概述

HC-SR04是一款升级的超声波测距模块。

新增加UART，IIC及1-WIRE（单总线）功

能，模式可以通过外围电阻设置。

2CM超小盲区，4M典型最远测距，2mA超

低工作电流。采用自研超声波测距解调芯片，

使其外围更加简洁，工作电压更宽（2.8-

5.5V）。

驱动采用扫频技术，减少探头本身一致性

对灵敏度的影响。内部40K驱动频率采用正

温度补偿，切合探头中心频率的温度特性，

减小温度影响。外部晶振为外观兼容而放置的

晶振，不起任何作用，不焊接晶振的模块价格

更有优势。

◼实物图片◼主要特性

⚫采用专业解调芯片

⚫工作电压：2.8-5.5V

⚫工作电流：2mA

⚫支持GPIO,UART，IIC及1-WIRE多种接口

模式,默认输出模式兼容HC-SR04

⚫2CM盲区，4M典型最远测距

⚫200mS周期

⚫可配置各种颜色及加固型探头

◼典型应用

⚫玩具，机器人避障

⚫液位，水位测量

⚫坐姿检测

⚫其它测距应用SM03-HC-SR04

2◼性能参数参数名称备注最小值典型值最大值单位

工作电压2.85.5V

工作电流1.823mA

最大探测距离平整墙面400500CM

工作频率40KHz

盲区盲区内随机值23CM

探测精度同一温度±2

分辨率理论1mm

探测角度最大方向角度±15±20度

测量周期时间200mS

输出接口模式GPIO/UART/IIC/1-WIRE

工作温度塑壳探头(需定制)-1060℃

工作温度铝壳探头-1070℃

◼GPIO/UART/IIC/1-WIRE模式选择

序号模式M1/M2电阻设置

1GPIOM1=NCM2=NC默认

2IICM1=10KM2=NC

3UARTM1=NCM2=10K

41-WIREM1=10KM2=10KSM03-HC-SR04

3◼测量操作

一：GPIO模式

工作模式同HC-SR04。外部MCU给模块Trig脚一个大于10uS的高电平脉冲；模块会给出一个

与距离等比的高电平脉冲信号，可根据脉宽时间“T”算出：

WORD

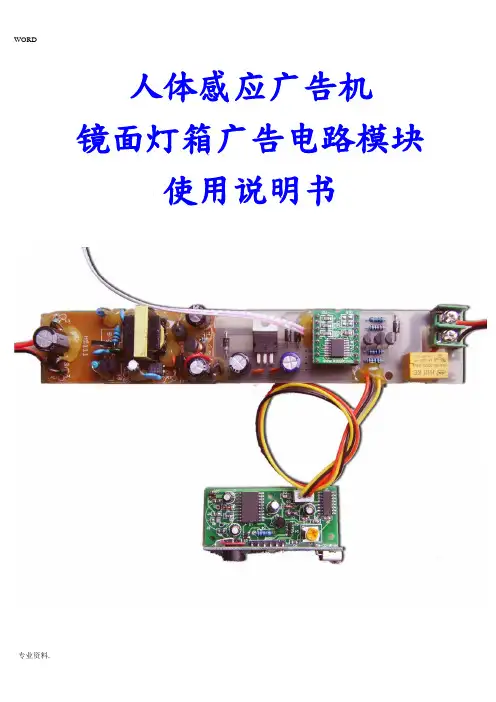

专业资料. 人体感应广告机

镜面灯箱广告电路模块

使用说明书

WORD

专业资料. 首先，感您成为我司的顾客，并使用我司自主研发的人体感应广告机-镜面灯箱广告电路模块，您的选择是明智的。我司是一家致力于开发和生产语音板块的专业厂家，拥有实力超群的研发团队和研制语音板块的扎实基础，以保证我们所发行产品的稳定性、优越性和专业性。我司信奉顾客为上帝，为客户提供优质可靠的售后跟踪服务和技术支持，让顾客对我司产品的应用更为从容不迫得心应手。不断更新的技术支持与优良的售后服务是我司一直屹立在语音板块市场上的主要因素之一。为了使您更好的使用我们的产品，请您务必在使用之前详读说明书。

最后，再次感您选购和使用我司的高科技产品。

产品市场前景

镜面灯箱是镜式高级面板与超薄灯箱有机的结合，又称为人体感应镜面超薄灯箱，在镜面和广告视窗之间可进行切换。镜面灯箱正前方没人时灯亮，您所看到的是广告视窗；人体靠近时灯灭，您所看到的是一面镜子，这样的广告画面和镜子交换使灯箱具有动感、有视觉冲击的新点，能迅速地抓住人们的注意力，极大提升广告效果。 镜面灯箱在高贵豪华场所的应用已经逐渐成为装饰的潮流，镜面灯箱将实用与华丽结合得天衣无缝，而在镜面灯箱里加入广告语音，品牌广告更是如虎添翼，将广告的精髓一展无余。在镜面灯箱中加入广告语音已经成为镜面广告发展的一种必然趋势。

一、产品特点

• 可以播报4段广告语音；

• 广告语音顺序循环播报；

• 采用WTV-S语音模组，语音播放音质好，接近HI-FI效果；

• 标配16M存储器，拥有320S或者更长的语音播放时间；

• 广告语音可以通过上位机软件自由更换；

• 红外线人体感应系统；

• 红外感应状态显示；

• 自动切换广告画面与广告语音，没人时，屏幕显示广告画面，有人时，屏幕换回镜子状态和播放广告语音；

SRWF-505(V2.1无线模块使用说明书

备注 :测试上电前必须安装天线 , 否则会烧掉系统。

一. SRWF-505(V2.1模块 无线模块接口的定义 :

SRWF-505(V2.1模块提供 1个 9针的连接器 (CON1 , 连接器 CON1的定义及连接方 法 :

序号 SRWF-505(V2.1

端

说明 电平

连接到终

端

备注

1 GND 电源地 电源地

2 VCC 电源 DC +4.5~ 5.5V

3 RXD/TTL 串行数据接收端 TTL TXD

4 TXD/TTL 串行数据发射端 TTL RXD

5 SGND 信号地 模拟地 可与电源地相连

6 A(TX

RS-485的 A

RS-232的 TX

A(RX

7 B(RX

RS-485的 B

RS-232的 RX

B(TX

8 SLEEP 休眠控制 TTL 休眠信号 低有效 t>15ms

9 RESET 复位控制 TTL 复位信号 负脉冲 1ms 二. 无线信道、接口类型、接口速率设定 :

SRWF-505(V2.1的左下角有一组 5位的短路跳线(J1 , 分别定义为 ABCDE, 假设 跳线开路(不插短路器为状态 0,跳线短路(插入短路器为状态 1,则配置方法 如下:

设置位置示意图

上图为不插短路器 , 如插上短路器 , 图示如下(即把两点短接在一起 .

2.1

信道配置 :

J1的 ABC

三

位跳线提供 8种选择 , 可 以通过 ABC 确 定 使用 的 0~7号信 道 .

跳线 ABC 的设置状态对应的频点如下:

跳线 信道号 程序不带 A--频率 跳线 ABC 信道号 程序带 A--频率

0(ABC不 插 425.9292MHz

0(ABC不 插

430.2000 MHz

1 428.3868MHz

1

431.4288 MHz

2 430.8444MHz

2

431.7360 MHz

3 433.3020MHz

HC-05模块资料

简介

HC-05是一款基于蓝牙2.0协议的串口通信模块，可与其他蓝牙设备进行数据传输和通信。与蓝牙4.0模块相比，HC-05模块传输距离较短，但价格低廉，广泛应用于无线数据传输，例如无线遥控器，蓝牙耳机，无线串口透传等。

特性

• 支持蓝牙2.0协议，CLASS 2

• 传输距离为10米

• 通信速率最高可达115200bps

• 支持跨平台通信

• 小尺寸，方便集成

引脚定义

HC-05模块一般有6个引脚，如下所示：

引脚 中文名称 英文名称

1 VCC Power

2 GND Ground

3 TXD Transmit

4 RXD Receive

5 EN Enable

6 STATE State

其中，VCC和GND分别为电源正负极，TXD和RXD分别为串口发送与接收引脚，EN为模块使能引脚，STATE为模块状态引脚。

通信设置

使用HC-05模块进行通信前，需要进行一些设置。

AT命令模式

HC-05模块有两种工作模式：通信模式和AT命令模式。通信模式下，模块直接进行串口通信；AT命令模式下，模块可以接受AT命令，进行设置和调试。

进入AT命令模式的方法： • 在上电过程中，在模块LED灯开始闪烁前，按住模块按键不放。

• 上电后，可以通过发送
