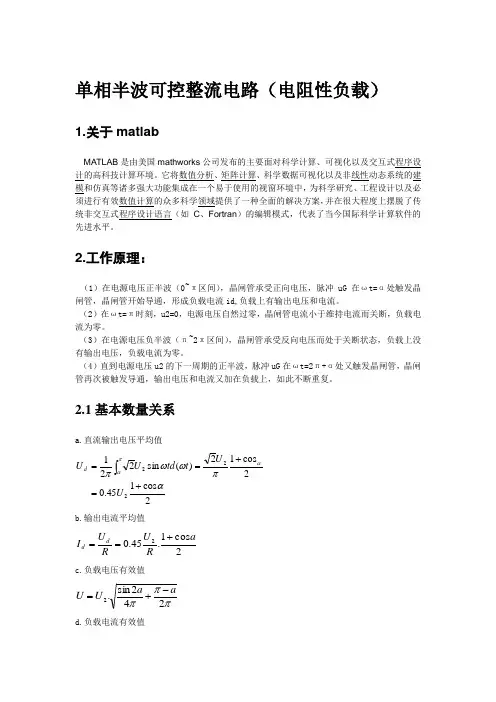

单相半波可控整流电路（电阻性负载）1.关于matlabMATLAB 是由美国mathworks 公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。
它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案，并在很大程度上摆脱了传统非交互式程序设计语言（如C 、Fortran ）的编辑模式，代表了当今国际科学计算软件的先进水平。
2.工作原理：（1）在电源电压正半波（0~π区间），晶闸管承受正向电压，脉冲uG 在ωt=α处触发晶闸管，晶闸管开始导通，形成负载电流id,负载上有输出电压和电流。
（2）在ωt=π时刻，u2=0，电源电压自然过零，晶闸管电流小于维持电流而关断，负载电流为零。
（3）在电源电压负半波（π~2π区间），晶闸管承受反向电压而处于关断状态，负载上没有输出电压，负载电流为零。
（4）直到电源电压u2的下一周期的正半波，脉冲uG 在ωt=2π+α处又触发晶闸管，晶闸管再次被触发导通，输出电压和电流又加在负载上，如此不断重复。
2.1基本数量关系a.直流输出电压平均值 2cos 145.02cos 12)(sin 221222απωωπαπα+=+==⎰U U t d t U U db.输出电流平均值 2cos 1.45.02aR U RU I d d +==c.负载电压有效值 πππ242sin .2a a U U -+=d.负载电流有效值πππ242sin 2a a RU I -+=e.晶闸管电流平均值 2cos 1.45.02aR U RU I d dT +==3.仿真模型2.1仿真模块的参数设置交流电压的参数设置晶闸管的参数设置负载电阻R的参数设置示波器的参数设置脉冲信号发生器的参数设置按关系360t ，对电网交流电T=0.02s，当a=0，t=0（实际仿真模型中应使aT/t=0.00001s）。

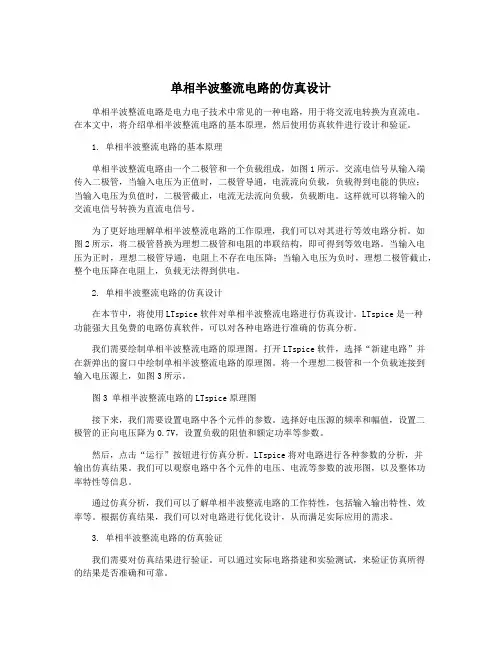

单相半波整流电路的仿真设计单相半波整流电路是电力电子技术中常见的一种电路，用于将交流电转换为直流电。
在本文中，将介绍单相半波整流电路的基本原理，然后使用仿真软件进行设计和验证。

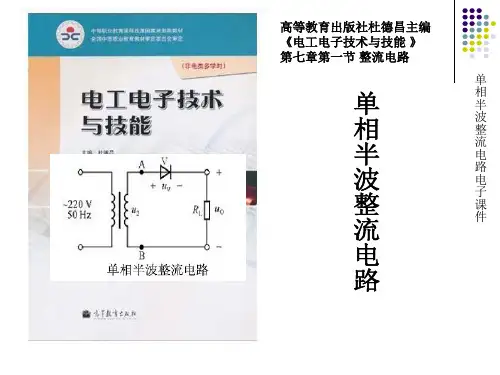

1. 单相半波整流电路的基本原理单相半波整流电路由一个二极管和一个负载组成，如图1所示。
交流电信号从输入端传入二极管，当输入电压为正值时，二极管导通，电流流向负载，负载得到电能的供应；当输入电压为负值时，二极管截止，电流无法流向负载，负载断电。
这样就可以将输入的交流电信号转换为直流电信号。
为了更好地理解单相半波整流电路的工作原理，我们可以对其进行等效电路分析。
如图2所示，将二极管替换为理想二极管和电阻的串联结构，即可得到等效电路。
当输入电压为正时，理想二极管导通，电阻上不存在电压降；当输入电压为负时，理想二极管截止，整个电压降在电阻上，负载无法得到供电。
2. 单相半波整流电路的仿真设计在本节中，将使用LTspice软件对单相半波整流电路进行仿真设计。
LTspice是一种功能强大且免费的电路仿真软件，可以对各种电路进行准确的仿真分析。
我们需要绘制单相半波整流电路的原理图。
打开LTspice软件，选择“新建电路”并在新弹出的窗口中绘制单相半波整流电路的原理图。
将一个理想二极管和一个负载连接到输入电压源上，如图3所示。
图3 单相半波整流电路的LTspice原理图接下来，我们需要设置电路中各个元件的参数。
选择好电压源的频率和幅值，设置二极管的正向电压降为0.7V，设置负载的阻值和额定功率等参数。
然后，点击“运行”按钮进行仿真分析。
LTspice将对电路进行各种参数的分析，并输出仿真结果。
我们可以观察电路中各个元件的电压、电流等参数的波形图，以及整体功率特性等信息。
通过仿真分析，我们可以了解单相半波整流电路的工作特性，包括输入输出特性、效率等。
根据仿真结果，我们可以对电路进行优化设计，从而满足实际应用的需求。
3. 单相半波整流电路的仿真验证我们需要对仿真结果进行验证。

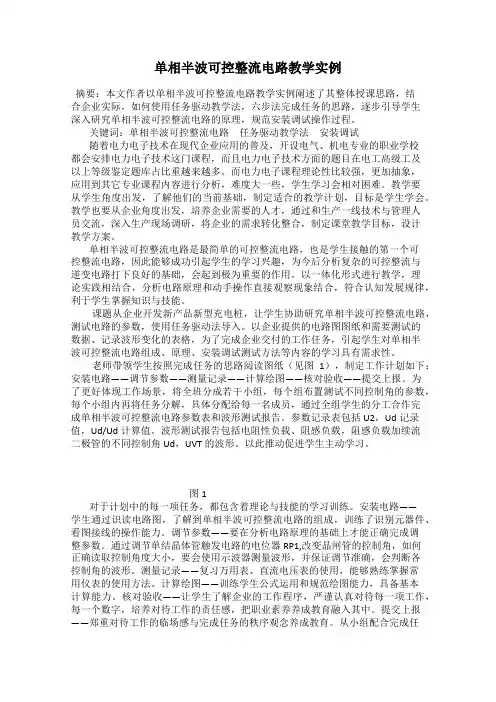

单相半波可控整流电路教学实例摘要：本文作者以单相半波可控整流电路教学实例阐述了其整体授课思路，结合企业实际，如何使用任务驱动教学法，六步法完成任务的思路，逐步引导学生深入研究单相半波可控整流电路的原理，规范安装调试操作过程。
关键词：单相半波可控整流电路任务驱动教学法安装调试随着电力电子技术在现代企业应用的普及，开设电气、机电专业的职业学校都会安排电力电子技术这门课程，而且电力电子技术方面的题目在电工高级工及以上等级鉴定题库占比重越来越多。
而电力电子课程理论性比较强，更加抽象，应用到其它专业课程内容进行分析，难度大一些，学生学习会相对困难。
教学要从学生角度出发，了解他们的当前基础，制定适合的教学计划，目标是学生学会。
教学也要从企业角度出发，培养企业需要的人才，通过和生产一线技术与管理人员交流，深入生产现场调研，将企业的需求转化整合，制定课堂教学目标，设计教学方案。
单相半波可控整流电路是最简单的可控整流电路，也是学生接触的第一个可控整流电路，因此能够成功引起学生的学习兴趣，为今后分析复杂的可控整流与逆变电路打下良好的基础，会起到极为重要的作用。
以一体化形式进行教学，理论实践相结合，分析电路原理和动手操作直接观察现象结合，符合认知发展规律，利于学生掌握知识与技能。
课题从企业开发新产品新型充电桩，让学生协助研究单相半波可控整流电路，测试电路的参数，使用任务驱动法导入。
以企业提供的电路图图纸和需要测试的数据、记录波形变化的表格，为了完成企业交付的工作任务，引起学生对单相半波可控整流电路组成、原理、安装调试测试方法等内容的学习具有需求性。
老师带领学生按照完成任务的思路阅读图纸（见图1），制定工作计划如下：安装电路——调节参数——测量记录——计算绘图——核对验收——提交上报。
为了更好体现工作场景，将全班分成若干小组，每个组布置测试不同控制角的参数，每个小组内再将任务分解，具体分配给每一名成员，通过全组学生的分工合作完成单相半波可控整流电路参数表和波形测试报告。
