单相半波整流电路仿真实验报告
一、实验目的和要求
1.掌握晶闸管触发电路的调试步骤与方法;
2.掌握单相半波可控整流电路在电阻负载和阻感负载时的工作;
3.掌握单相半波可控整流电路MATLAB的仿真方法,会设置各个模块的参数。
二、实验模型和参数设置
1.

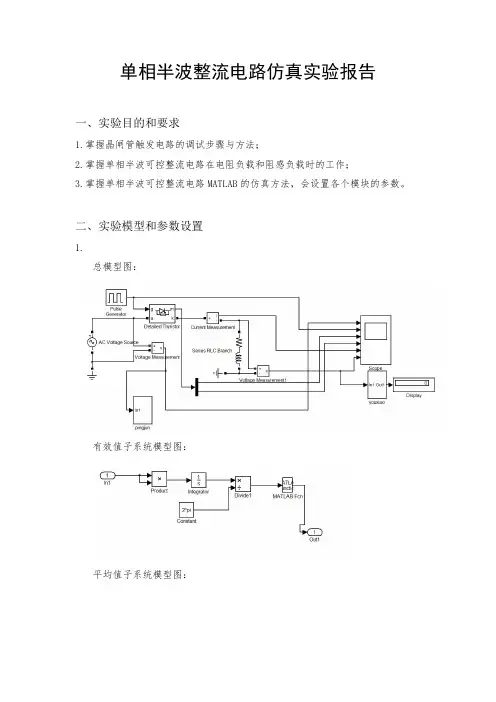

总模型图:
有效值子系统模型图:
平均值子系统模型图:
2.参数设置
晶闸管:Ron=1e-3,Lon=1e-5,Vf=,Ic=0,Rs=500, Cs=250e-9.电源:Up=100*, f=50Hz.
脉冲发生器:Amplitude=5, period=, Pulse Width=2
情况一:R=1Ω,L=10mH; a=0°or a=60°;
情况二:L=10mH; a=0°or a=60°;
三、波形记录和实验结果分析
(1)R=1Ω,L=10mH; a=0°时的波形图:
(2)R=1Ω,L=10mH; a=60°时的波形图:
(3)L=10mH; a=0°时的波形图:
(4)L=10mH; a=60°时的波形图:
在波形图中,从上到下依次代表电源电压、脉冲发生器电压、晶闸管的电流,、晶闸管两端电压、负载电流和负载两端电压。
分析对比这四张图可以知道,由于负载中有电感,因此晶闸管截止的时刻并不在电压源为负值的时刻,而是在流过晶闸管的电流为零的时刻;同时,在对比中可以发现在电感相同的情况下,电阻负载的存在会使关断时间提前。
1.计算负载电流、负载电压的平均值:
以R=1Ω,L=10mH时
o
α
=
负载电压的平均值为如下:
o
α
60
=
负载电压的平均值为如下:
α电压平均值以L=10mH时o0
=
电流的平均值为:
o
α电压平均值
=
60
