ZGMn13性能 耐磨件资料

铸造耐磨高锰钢Mn13的铸造工艺刘　云(新疆有色金属工业集团稀有金属有限责任公司　富蕴836300)摘　要　耐磨高锰钢Mn13广泛用于矿山耐磨铸件中,有广泛的市场前景,存在着巨大的经济效益,对我厂产品结构的调整起到推动作用。

关键词　Mn13高锰钢　奥氏体　水韧处理　消失模　化学成分　铸造工艺 铸造耐磨锰钢是历史最久,应用最广泛的一类。

尤其是标准型的Mn13高锰钢,含锰和含碳量高;钢的铸态组织为奥氏体及碳化物,经1050℃水韧处理,绝大部分碳化物固溶于奥氏体中。

钢的组织为单相奥氏体及奥氏体加少量碳化物,具有良好的塑性、韧性及无磁性的特点。

由于奥氏体具有面心立方晶格的结构。

裂纹扩展速率很低,使用安全可靠。

该钢另一特点是在较大冲击载荷和接触应力的作用下,表面层会迅速产生加工硬化层,表面硬度急剧升高(可达500～700HBW);表面具有良好的耐磨性,内部仍保持良好的韧性。

受冲击载荷不至于破裂。

使用前可采用机械和爆炸方法可以让表面加工硬化。

这类钢用于冲击磨料磨损和高应力碾碎磨料磨损工况,我们常用的地方为雷蒙磨磨环、磨辊;球磨机衬板、锤破锤头;挖掘机的斗齿;拖拉机履带板。

高锰钢国家标准和相关国际标准。

⑴高锰钢必须进行大于等于1040℃的水韧处理。

⑵化学成分为必检项目。

⑶高锰钢的力学性能。

⑷高锰钢的金相符合国家标准。

针对以上所述,结合实际工作,对工艺展开全面的论述。

我们采用消失模工艺进行造型,针对一次成型的铸件必须保证其外形尺寸,原因是其不易焊接、加工硬化。

造型时要留有相应余量,充分考虑其收缩率,凝固收缩为6%。

对于浇道棒造型时应充分考虑其补缩状况,高锰钢铸件的成分均为质量分数以GMn13-1为C1.00～1.45,Mn11.00～14.00,Si 0.30～1.00,S≤0.04,P≤0.09。

在原料选择上几个关键点需要重视。

采用回炉料进行铸造时可添加烧损的锰。

其他成分均可大致保持不变。

而我们经常遇到的是重新配比的问题,有碳钢、锰钢、结构钢和其它钢类。

zg120mn13cr2成分
ZG120Mn13Cr2是一种锰钢材料，通常用于制造耐磨零件，如破
碎机的锤头和破碎板等。

它的化学成分主要包括碳（C）、锰（Mn）、铬（Cr）等元素。

具体成分如下：
碳（C）含量通常在1.10-1.30%之间，碳的含量决定了钢的硬
度和耐磨性，高碳含量可以提高硬度和耐磨性。

锰（Mn）含量通常在11.00-14.00%之间，锰的含量可以提高钢
的硬度和强度，同时也有利于提高耐磨性。

铬（Cr）含量通常在1.50-2.50%之间，铬的添加可以提高钢的
耐蚀性和耐磨性，使其在潮湿、腐蚀环境下仍能保持良好的性能。

除了以上主要成分外，ZG120Mn13Cr2中还可能含有少量的硅（Si）、磷（P）、硫（S）等元素，这些元素的含量通常较低，但
也会对钢的性能产生一定影响。

总的来说，ZG120Mn13Cr2具有高碳、高锰、适量的铬等成分，
使其具有较高的硬度、强度和耐磨性，适用于制造需要耐磨性能的零部件。

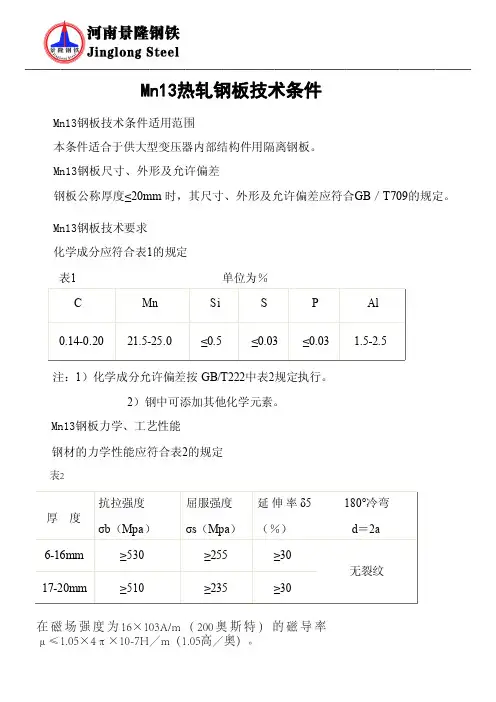

轧辊压痕及小重皮。上述缺陷允许清除，但应保证最小允许厚度。 Mn13钢板交货状态：热轧。 厚度大于20mm 的钢板的尺寸、外形及允许偏差、表面质量、交货状态执行 Q/140000TB3509的规定，力学性能及工艺性能不检验。 Mn13钢板检验规则钢 板成批交货。每批由同一炉号、同一厚度的钢板组成。每批重量不大于60吨。 Mn13钢板试验方法
GB/T232 金属弯曲试验方法
GB/T2975 钢材力学工艺性能试验取样规定
GB/T231 金属布氏硬度试验方法
GB/T3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带
GB/T247 钢板验收、包装、标志及质量证明书的一般规定 尺寸、外形及允许偏差
成品规格3.0～40.0×900上×L（mm）
钢板力保不平度≤10mm/m，但不作为规定依据。尺寸允
GB/T2975
5Байду номын сангаас
布氏硬度
GB/T2975
试验方法 GB/T223 GB/T228 GB/T232 GB/T229 GB/T231
7 包装、标志及质量证明书 GB/T247的规定
Mn13钢板的包装、标志和质量证明书应符合
钢板每批试样数量和检验标准应符合表3的规定。 表3
检验项目
试样数量（个）
检验标准
机械性能
1
GB/T222
冷弯
1
GB/T232
磁导率
1
太标501
钢板的验收规则、包装标志、质量证明书按 GB/T247的规定。 范围 本技术条件规定了耐磨钢Mn13热轧中板的技术要求、尺寸、外形及试验方法等。 引用标准 下列标准所包含的条文，通过在本技术条件中引用而成为本技术条件的条文。本 技术条件所示版本均为有效。所有技术条件都会修订。

13mn锰钢成分13mn锰钢是一种常见的高强度钢材，其成分主要由碳、锰和少量的其他合金元素组成。

下面将从成分、性能、应用领域等方面进行详细介绍。

一、成分13mn锰钢的主要成分是碳、锰和少量的其他合金元素。

其中，碳是提高钢材硬度和强度的关键元素，通常占据较高的比例，可以提高钢材的强度和耐磨性。

锰是13mn锰钢的主要合金元素，可以提高钢材的韧性和耐磨性，同时还可以提高钢材的硬度和强度。

除此之外，13mn锰钢中还含有少量的硅、磷、硫等元素，这些元素可以提高钢材的冷加工性能和耐蚀性。

二、性能13mn锰钢具有良好的强度、韧性和耐磨性。

由于其含有较高的碳和锰元素，13mn锰钢的硬度和强度较高，能够在一定程度上抵抗外界的冲击和压力。

同时，13mn锰钢的韧性也相对较好，能够在受力时具有一定的塑性变形能力，从而减少因受力而引起的断裂和损坏。

此外，13mn锰钢还具有优异的耐磨性能，能够在摩擦和磨损环境中保持较长的使用寿命。

三、应用领域由于13mn锰钢具有良好的强度、韧性和耐磨性，因此广泛应用于矿山、冶金、建筑和工程机械等领域。

在矿山领域，13mn锰钢常用于制造矿山机械设备的耐磨零件，如破碎机的颚板、锤头等。

在冶金领域，13mn锰钢常用于制造高温高压的设备和管道，如炼铁炉的冷却壁和管道等。

在建筑领域，13mn锰钢常用于制造高强度的建筑结构件，如桥梁、高层建筑的支撑结构等。

在工程机械领域，13mn锰钢常用于制造挖掘机、装载机和推土机等重型机械设备的耐磨零件，以应对恶劣的工作环境和高强度的工作要求。

13mn锰钢是一种具有良好强度、韧性和耐磨性的钢材。

其成分主要由碳、锰和少量的其他合金元素组成，能够在各种恶劣环境下保持稳定的性能。

由于其优异的性能，13mn锰钢被广泛应用于矿山、冶金、建筑和工程机械等领域，为各行各业提供了可靠的材料支持。
