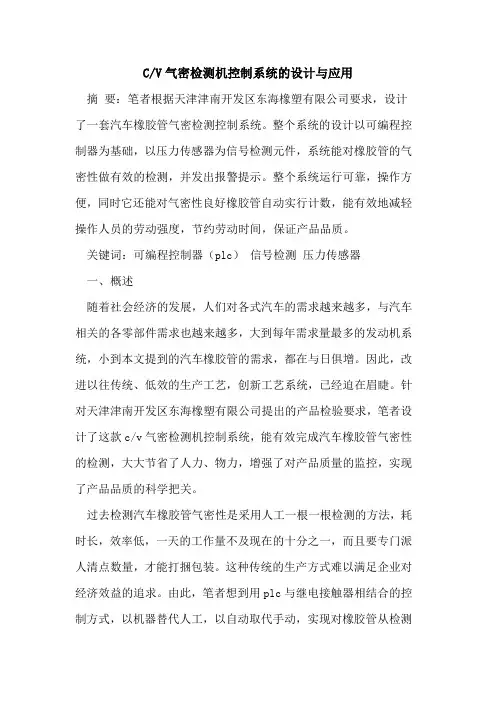

C/V气密检测机控制系统的设计与应用
摘 要：笔者根据天津津南开发区东海橡塑有限公司要求，设计了一套汽车橡胶管气密检测控制系统。整个系统的设计以可编程控制器为基础，以压力传感器为信号检测元件，系统能对橡胶管的气密性做有效的检测，并发出报警提示。整个系统运行可靠，操作方便，同时它还能对气密性良好橡胶管自动实行计数，能有效地减轻操作人员的劳动强度，节约劳动时间，保证产品品质。
关键词：可编程控制器（plc） 信号检测 压力传感器
一、概述
随着社会经济的发展，人们对各式汽车的需求越来越多，与汽车相关的各零部件需求也越来越多，大到每年需求量最多的发动机系统，小到本文提到的汽车橡胶管的需求，都在与日俱增。因此，改进以往传统、低效的生产工艺，创新工艺系统，已经迫在眉睫。针对天津津南开发区东海橡塑有限公司提出的产品检验要求，笔者设计了这款c/v气密检测机控制系统，能有效完成汽车橡胶管气密性的检测，大大节省了人力、物力，增强了对产品质量的监控，实现了产品品质的科学把关。
过去检测汽车橡胶管气密性是采用人工一根一根检测的方法，耗时长，效率低，一天的工作量不及现在的十分之一，而且要专门派人清点数量，才能打捆包装。这种传统的生产方式难以满足企业对经济效益的追求。由此，笔者想到用plc与继电接触器相结合的控制方式，以机器替代人工，以自动取代手动，实现对橡胶管从检测到计数的整个过程。
二、各设备功能简介
控制及显示仪表见表1。
三、c/v检测机动作要求
第一，把橡胶管（内径φ8.7±0.7，外径φ17.5±0.8）插入喷出压缩空气的喷嘴（供给气压0.7kg/cm?），减压阀为两段减压设定（通常减压阀和减压用减压阀）。
第二，插入喷嘴，光电传感器动作，气压达到0.3kg/cm?以上，正常品指示灯ok灯（两处，控制盘面和喷嘴附近）亮，正常品蜂鸣器鸣叫，用压力传感器监视空气压力。
第三，如果空气气压在设定压力值0.3kg/cm2，以上蜂器鸣鸣叫一下。
