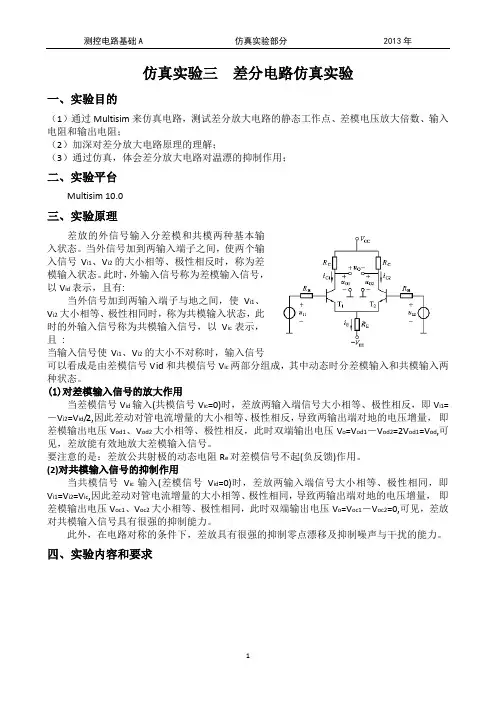

仿真实验三差分电路仿真实验一、实验目的（1）通过Multisim来仿真电路，测试差分放大电路的静态工作点、差模电压放大倍数、输入电阻和输出电阻；（2）加深对差分放大电路原理的理解；（3）通过仿真，体会差分放大电路对温漂的抑制作用；二、实验平台Multisim 10.0三、实验原理差放的外信号输入分差模和共模两种基本输入状态。
当外信号加到两输入端子之间，使两个输入信号V i1、V i2的大小相等、极性相反时，称为差模输入状态。
此时，外输入信号称为差模输入信号，以V id表示，且有:当外信号加到两输入端子与地之间，使V i1、V i2大小相等、极性相同时，称为共模输入状态，此时的外输入信号称为共模输入信号，以V ic表示，且:当输入信号使V i1、V i2的大小不对称时，输入信号可以看成是由差模信号Vid和共模信号V ic两部分组成，其中动态时分差模输入和共模输入两种状态。
(1)对差模输入信号的放大作用当差模信号V id输入(共模信号V ic=0)时，差放两输入端信号大小相等、极性相反，即V i1=－V i2=V id/2,因此差动对管电流增量的大小相等、极性相反，导致两输出端对地的电压增量，即差模输出电压V od1、V od2大小相等、极性相反，此时双端输出电压V o=V od1－V od2=2V od1=V od,可见，差放能有效地放大差模输入信号。
要注意的是：差放公共射极的动态电阻R e对差模信号不起(负反馈)作用。
(2)对共模输入信号的抑制作用当共模信号V ic输入(差模信号V id=0)时，差放两输入端信号大小相等、极性相同，即V i1=V i2=V ic,因此差动对管电流增量的大小相等、极性相同，导致两输出端对地的电压增量，即差模输出电压V oc1、V oc2大小相等、极性相同，此时双端输出电压V o=V oc1－V oc2=0,可见，差放对共模输入信号具有很强的抑制能力。
此外，在电路对称的条件下，差放具有很强的抑制零点漂移及抑制噪声与干扰的能力。
差分放大电路的工作原理差分放大电路的工作原理基于差分输入信号的放大和相位逆转。
通过合理设置电路参数和拓扑结构，可以实现对不同频率范围的信号进行差分放大，并在输出端得到符合要求的放大信号。
一、差分放大电路的示意图和基本工作原理差分放大电路一般由两个共模信号输入端和一个差模信号输出端组成。
下图展示了一个基本的差分放大电路示意图。
[image]图1 基本差分放大电路示意图在差分放大电路中，输入端的两个信号V1和V2分别与两个输入电阻R1和R2相连。
两个输入电阻串联在一起，可以看作一种差分输入电路。
输出端的信号Vout与两个电阻R3和R4相连，输出信号的放大程度与这两个电阻的大小有关。
接下来，我们根据差分放大电路的基本示意图，详细介绍其工作原理。
1、差分输入信号差分输入信号是指两个输入端的信号之间的差值。
在实际应用中，这两个输入信号可能是来自传感器、放大器、传输线等。
当这两个信号的接收、传输、处理过程是一致的时候，我们称其为共模信号；反之，称其为差模信号。
差分放大电路能够放大差分输入信号的主要原因在于它能够对共模信号和差模信号分别进行处理，并最终得到差模信号的放大输出。
2、差分放大和相位逆转在差分放大电路中，我们一般会通过一个共源共极型场效应管或者双极晶体管来实现对差分输入信号的放大。
这些放大器的特点是能够将输入信号放大，并将放大后的信号的相位逆转180度。
当输入信号V1和V2同时增大时，放大器会对其进行放大，并通过输出端Vout输出差分放大后的信号。
此时，输出信号与输入信号V1和V2之间的差值是放大的，反之亦然。
这种差分放大和相位逆转的特性使得差分放大电路在抑制共模干扰、增强信号质量等方面有着独特的优势。
二、差分放大电路的主要工作特性差分放大电路相对于单端放大电路具有一些独特的工作特性。
在实际应用中，我们可以通过调节电路参数、选取合适的电路拓扑结构等方法来实现对其工作特性的优化。
1、抑制共模干扰共模干扰是指在传感器、放大器、传输线等系统中，由于接地线、电源线、环境噪声等原因引入的干扰。

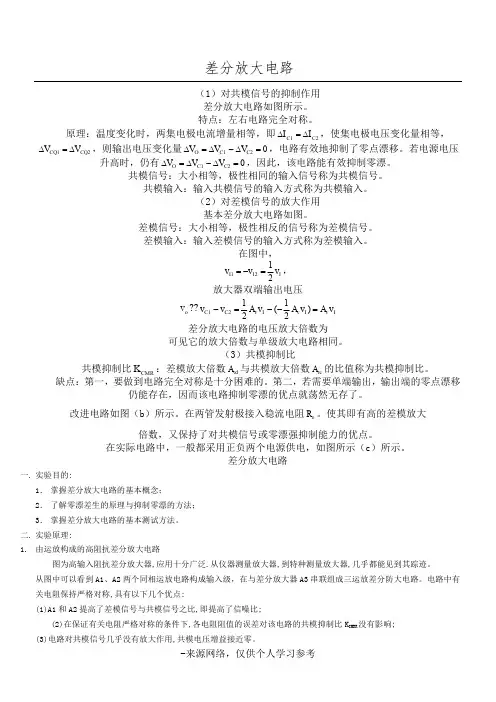

差分放大电路（1）对共模信号的抑制作用 差分放大电路如图所示。
特点：左右电路完全对称。
原理：温度变化时，两集电极电流增量相等，即C2C1I I ∆=∆，使集电极电压变化量相等，CQ2CQ1V V ∆=∆，则输出电压变化量0C2C1O =∆-∆=∆V V V ，电路有效地抑制了零点漂移。
若电源电压升高时，仍有0C2C1O =∆-∆=∆V V V ，因此，该电路能有效抑制零漂。
共模信号：大小相等，极性相同的输入信号称为共模信号。
共模输入：输入共模信号的输入方式称为共模输入。
（2）对差模信号的放大作用 基本差分放大电路如图。
差模信号：大小相等，极性相反的信号称为差模信号。
差模输入：输入差模信号的输入方式称为差模输入。
在图中，I 2I 1I 21v v v =-=， 放大器双端输出电压o v ??I v I v I v C2C1)21(21v A v A v A v v =--=-差分放大电路的电压放大倍数为 可见它的放大倍数与单级放大电路相同。
（3）共模抑制比共模抑制比CMR K ：差模放大倍数d v A 与共模放大倍数c v A 的比值称为共模抑制比。
缺点：第一，要做到电路完全对称是十分困难的。
第二，若需要单端输出，输出端的零点漂移仍能存在，因而该电路抑制零漂的优点就荡然无存了。
改进电路如图（b ）所示。
在两管发射极接入稳流电阻e R 。
使其即有高的差模放大倍数，又保持了对共模信号或零漂强抑制能力的优点。
在实际电路中，一般都采用正负两个电源供电，如图所示（c ）所示。
差分放大电路一. 实验目的:1． 掌握差分放大电路的基本概念；2． 了解零漂差生的原理与抑制零漂的方法； 3． 掌握差分放大电路的基本测试方法。
二. 实验原理:1. 由运放构成的高阻抗差分放大电路图为高输入阻抗差分放大器,应用十分广泛.从仪器测量放大器,到特种测量放大器,几乎都能见到其踪迹。
从图中可以看到A1、A2两个同相运放电路构成输入级，在与差分放大器A3串联组成三运放差分防大电路。
