运放差分放大电路

运放差分放大电路原理知识介绍文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]差分放大电路（1）对共模信号的抑制作用 差分放大电路如图所示。

特点：左右电路完全对称。

原理：温度变化时，两集电极电流增量相等，即C2C1I I ∆=∆，使集电极电压变化量相等，CQ2CQ1V V ∆=∆，则输出电压变化量0C2C1O =∆-∆=∆V V V ，电路有效地抑制了零点漂移。

若电源电压升高时，仍有0C2C1O =∆-∆=∆V V V ，因此，该电路能有效抑制零漂。

共模信号：大小相等，极性相同的输入信号称为共模信号。

共模输入：输入共模信号的输入方式称为共模输入。

（2）对差模信号的放大作用 基本差分放大电路如图。

差模信号：大小相等，极性相反的信号称为差模信号。

差模输入：输入差模信号的输入方式称为差模输入。

在图中，I 2I 1I 21v v v =-=， 放大器双端输出电压o v ??I v I v I v C2C1)21(21v A v A v A v v =--=-差分放大电路的电压放大倍数为可见它的放大倍数与单级放大电路相同。

（3）共模抑制比共模抑制比CMR K ：差模放大倍数d v A 与共模放大倍数c v A 的比值称为共模抑制比。

缺点：第一，要做到电路完全对称是十分困难的。

第二，若需要单端输出，输出端的零点漂移仍能存在，因而该电路抑制零漂的优点就荡然无存了。

改进电路如图（b）所示。

在两管发射极接入稳流电阻R。

使其即有高的e差模放大倍数，又保持了对共模信号或零漂强抑制能力的优点。

在实际电路中，一般都采用正负两个电源供电，如图所示（c）所示。

差分放大电路一. 实验目的:1．掌握差分放大电路的基本概念；2．了解零漂差生的原理与抑制零漂的方法；3．掌握差分放大电路的基本测试方法。

二. 实验原理:1.由运放构成的高阻抗差分放大电路图为高输入阻抗差分放大器,应用十分广泛.从仪器测量放大器,到特种测量放大器,几乎都能见到其踪迹。

差分运放电路计算公式
差分运放电路是一种常见的电路，它可以在信号放大、滤波、比较等方面发挥重要作用。

要设计和分析差分运放电路，需要掌握一些基本的计算公式。

一、差分放大器电路计算公式
差分放大器是差分运放电路的基本形式，其放大倍数可以通过下列公式计算：
A(diff) = - R(f)/R(i)
其中，A(diff)表示差分放大器的放大倍数，R(f)表示反馈电阻的阻值，R(i)表示输入电阻的阻值。

二、低通滤波器电路计算公式
差分运放电路还可以用于低通滤波器的设计。

低通滤波器的截止频率可以通过下列公式计算：
f(cut) = 1 / (2πRC)
其中，f(cut)表示截止频率，R表示电阻的阻值，C表示电容的容值。

三、比较器电路计算公式
差分运放电路还可以用于比较器的设计。

比较器的阈值电压可以通过下列公式计算：
V(th) = ± V(ref) / (1 + R(f)/R(i))
其中，V(th)表示阈值电压，V(ref)表示参考电压的电压值，R(f)表示反馈电阻的阻值，R(i)表示输入电阻的阻值。

'+'号表示输出高
电平，'-'号表示输出低电平。

以上是差分运放电路的一些基本计算公式，掌握这些公式可以帮助电路设计者更好地设计和分析差分运放电路。

两个差分运算放大器构成的电压测量电路差分运放（差分放大器）是一种常用的电路，在电压测量和信号放大中发挥着重要的作用。

它由两个差分输入端和一个差分输出端组成。

差分运放具有以下特点：输入电压不受地的影响，具有较高的共模抑制比，可实现电压增益调节和相位反转等功能。

本文将介绍两个差分运放构成的电压测量电路。

首先，我们来了解一下差分运放的基本原理。

差分运放的输入端一般分别连接两个输入信号v1和v2，输出端连接负反馈电阻。

当v1>v2时，输出将产生一个正电压；当v2>v1时，输出将产生一个负电压。

通过调节差分放大器的电压增益和负反馈电阻的大小，可以实现对输入信号的放大和测量。

在电压测量电路中，可以将差分运放器用于测量两个信号之间的差异。

下面将介绍两种常见的具体电路。

1.基础差分放大器电路基础差分放大器电路由两个差分运放器和若干电阻组成。

其基本原理是将待测电压与已知电压做差，然后将差值放大到合适的范围进行测量。

具体电路如下图所示：(插入图1)其中，V1和V2分别为待测电压和已知电压，R1和R2为电阻。

当输入电压相等时，根据基本电路理论，输出电压为零。

当输入电压不相等时，输出电压将产生。

假设V1>V2，根据差分放大器工作原理，输出电压为Vo=G(V1-V2)，其中G为增益。

通过调节电阻的大小和电压增益，可以将输出电压放大到合适的范围。

如果我们选取G=1，那么输出电压将等于输入电压之差。

2.单电源差分放大器电路单电源差分放大器电路可以用于测量交流信号的差异。

它由两个使用单电源电源供电的差分运放器和若干电阻组成。

具体电路如下图所示：(插入图2)其中，V1和V2分别为交流信号和参考电压，Vcc为正电源电压，G为增益。

在这个电路中，我们需要将输入信号偏置到差分放大器的工作范围内。

为了实现这一目标，我们需要对输入信号进行偏置。

调整电阻的值和电压增益，可以使输出电压范围与信号范围相匹配。

通过选取适当的电阻和电压增益，我们可以将输入信号放大到合适的范围，并在测量中获得精确的结果。

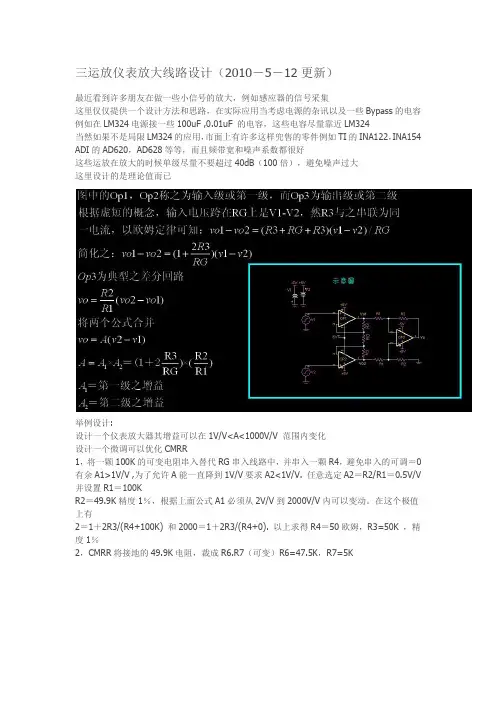

三运放仪表放大线路设计（2010－5－12更新）
最近看到许多朋友在做一些小信号的放大，例如感应器的信号采集
这里仅仅提供一个设计方法和思路，在实际应用当考虑电源的杂讯以及一些Bypass的电容例如在LM324电源接一些100uF ,0.01uF 的电容，这些电容尽量靠近LM324
当然如果不是局限LM324的应用，市面上有许多这样兜售的零件例如TI的INA122，INA154 ADI的AD620，AD628等等，而且频带宽和噪声系数都很好
这些运放在放大的时候单级尽量不要超过40dB（100倍），避免噪声过大
这里设计的是理论值而已
举例设计:
设计一个仪表放大器其增益可以在1V/V<A<1000V/V 范围内变化
设计一个微调可以优化CMRR
1，将一颗100K的可变电阻串入替代RG串入线路中，并串入一颗R4，避免串入的可调＝0 有余A1>1V/V ,为了允许A能一直降到1V/V要求A2<1V/V. 任意选定A2＝R2/R1＝0.5V/V 并设置R1＝100K
R2＝49.9K精度1％，根据上面公式A1必须从2V/V到2000V/V内可以变动。

在这个极值上有
2＝1＋2R3/(R4+100K) 和2000＝1＋2R3/(R4+0). 以上求得R4＝50欧姆，R3=50K ，精度1％
2，CMRR将接地的49.9K电阻，裁成R6.R7（可变）R6=47.5K，R7=5K
LM324 采用双电源，单信号输入，放大100倍
采用OP07之双电源，单信号输入，100倍
采用Lm324之单电源，单输入信号设计参考（输入信号切不可为零）
#运算放大器。

差分放大电路实验报告差分放大电路实验报告引言：差分放大电路是电子工程中常见的一种电路，它具有放大信号、抑制噪声等优点，因此在信号处理、通信系统等领域得到了广泛的应用。

本实验旨在通过搭建差分放大电路并进行实际测量，验证其性能和特点。

一、实验器材和原理本实验所需器材包括函数发生器、示波器、电阻、电容、运放等。

差分放大电路由两个输入端和一个输出端组成，输入端通过电阻与电源相连，输出端与负反馈电阻相连。

差分放大电路的原理是：当两个输入端的电压不同时，输出端会产生一个差分电压，其放大倍数由负反馈电阻决定。

二、实验步骤1. 按照电路图连接实验电路，注意正确接线和电阻、电容的数值。

2. 将函数发生器的输出接入电路的输入端，设置合适的频率和幅度。

3. 使用示波器测量电路的输入电压和输出电压，并记录数据。

4. 逐渐改变函数发生器的频率和幅度，观察电路的响应情况，并记录数据。

三、实验结果及分析在实验中，我们分别测量了电路的输入电压和输出电压，并记录了数据。

通过数据的分析，我们可以得出以下结论：1. 输入电压与输出电压之间存在一定的线性关系，即差分放大电路具有线性放大的特性。

2. 随着输入电压的增加，输出电压也相应增加，但增长的速率逐渐减小，说明差分放大电路具有饱和特性。

3. 在一定频率范围内，输入电压和输出电压之间的相位差保持不变，说明差分放大电路具有相位不变性。

四、实验总结通过本次实验，我们对差分放大电路的原理和性能有了更深入的了解。

差分放大电路在实际应用中具有很高的实用性，可以用于信号放大、噪声抑制等方面。

在今后的学习和工作中，我们将进一步探索差分放大电路的应用，并不断提高自己的实验技能和理论水平。

结语：差分放大电路是一种重要的电子电路，在信号处理和通信系统中具有广泛的应用。

通过本次实验，我们不仅加深了对差分放大电路的理解，还提高了实验操作和数据分析的能力。

希望今后能够将所学知识应用于实际工程中，为科学技术的发展做出自己的贡献。

在探讨op07+lm358二级运放差分放大电路计算推导这一主题时，我们首先需要了解什么是op07和lm358，它们分别有怎样的特性和用途。

op07是一款精密运算放大器，具有高增益、低偏移电压和低噪声等特点，适用于精密测量和控制系统。

而lm358是一款双运放芯片，常用于对低功耗和成本敏感的应用中。

接下来，我们可以通过差分放大电路的基本原理来推导op07+lm358二级运放差分放大电路的计算方法。

差分放大电路是一种常见的运放电路，其主要作用是将两个输入信号进行差分放大，从而得到输出信号。

在推导过程中，我们需要考虑输入偏置电流、输入偏置电压、增益等因素，并根据实际电路特性进行适当的近似和假设，最终得到该电路的计算公式和推导过程。

在文章中，不仅要提及op07+lm358二级运放差分放大电路的具体特性和示意图，还需要详细介绍计算推导的步骤和公式。

还可以适当举例说明其在实际应用中的价值和意义，以及对电路参数变化的敏感度与稳定性等方面的深入分析。

总结部分，应该对文章的主要内容进行概括和回顾，强调op07+lm358二级运放差分放大电路的设计和计算方法，以及其在实际工程中的应用前景和发展趋势。

对于个人观点和理解，可以加入对差分放大电路及相关运放电路设计的思考和体会，同时共享对新技术和新趋势的看法和预测。

我将根据以上要求撰写一篇有关op07+lm358二级运放差分放大电路计算推导的文章，并确保在内容中多次提及指定的主题文字。

文章将以非Markdown格式的普通文本撰写，遵循知识文章格式，总字数大于3000字。

希望这篇文章能够帮助您更深入地理解这一主题，并对相关内容有所启发。

op07和lm358分别作为精密运算放大器和双运放芯片，它们在电子工程领域拥有着广泛的应用。

op07因其高增益、低偏移电压和低噪声等特点，常被用于需要精准测量和控制的系统中，例如测量仪器、传感器信号处理、精密计量等领域。

而lm358则是一款低功耗、成本敏感的双运放芯片，常见于电源管理、信号调理、仪表驱动和传感器信号调理等领域。

运放差分放大电路运放差分放大电路介绍1.什么是运放差分放大电路运放差分放大电路是一种使用两个晶体管和外加电路来执行差分放大的电路。

运放差分放大电路的出现使得信号的动态范围和质量得以改善，可以明显改善噪声比，提高放大器的灵敏度和频率响应能力，减少强过载时的失真，抑制再补偿机制和负反馈机制，实现低噪声放大技术。

2.运放差分放大电路的作用运放差分放大电路可用来实现信号的采样、放大、转换和过滤，将电路设计进一步复杂化，从而实现丰富的功能。

它可以实现精确的放大和调制，以及剔除轨迹偏移、噪声、抗干扰能力，改善信号的稳定性和可靠性，从而实现高音质，低噪声的效果。

3.运放差分放大电路的组成运放差分放大电路由输入运放、负反馈电路、多种滤波电路、前置放大电路等多种电路构成，主要完成将输入信号放大并稳定输出的功能。

4.运放差分放大电路的优点(1)放大器的灵敏度高，频率的响应能力强，可以很好的回收信号的动态范围；(2)噪声比明显改善，失真小，以及负反馈机制的抑制；(3)可以减少偏移，改善信号的稳定性和可靠性；(4)最重要的是其组件是经济而便利的，具有可靠性和低故障率等优点。

5.运放差分放大电路的应用运放差分放大电路在很多领域中得到了广泛的应用，其主要应用领域包括有：(1)广播和视频业：差分放大电路可以改善广播和视频质量，使发射电视信号更加稳定；(2)通信领域：差分放大电路可以提高传输和解调信号的稳定性，质量和频率响应能力；(3)电脑和消费电子领域：可以有效的抑制信号失真，并提供较低的噪声比，有效的抑制和抵消偶发的轨迹偏移；(4)汽车电子领域：汽车的仪表、计算机系统等均采用了差分放大电路，可以有效的抑制噪声、跳变和瞬时干扰；(5)测量仪器：差分放大电路在各种测量仪器中得到了广泛应用，能有效的改善信号质量，提高测量仪器的可靠性。

10个经典运放电路及输出关系式1）反向放大器：
输出和输入代数方程为：Vout = (-R2/R1)*Vi
2）同向放大器：
输出和输入代数方程为：Vout=Vi*(R1+R2)/R2
3）加法器1：
输出和输入代数方程为：Vout=V1+V2
4）加法器2：
输出和输入代数方程为：Vout = V1 + V2
5）减法器
输出和输入代数方程为：Vout=V2-V1
6）积分电路：
输出和输入代数方程为：Vout = -U*t/(R1*C1) t 是时间，则Vout输出电压是一条从0至负电源电压按时间变化的直线。

7）微分电路：
输出和输入代数方程为： Vout = -i * R2 = -(R2*C1)dV1/dt 8）差分放大电路
输出和输入代数方程为： Vout = (Vy –Vx)(R1+R2+R3)/R2 9）电流检测：
输出和输入代数方程为：Vout = -(0.88~4.4)V，10）电压电流转换检测：
输出和输入代数方程为：V3-V4=Vi。

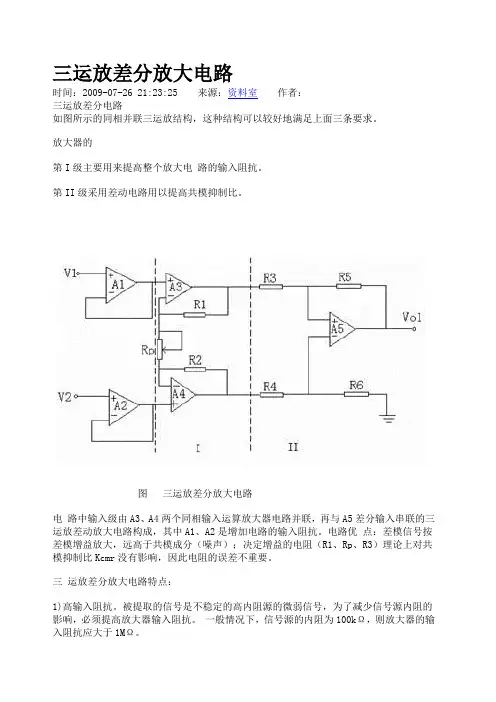

三运放差分放大电路时间：2009-07-26 21:23:25 来源：资料室作者：三运放差分电路如图所示的同相并联三运放结构，这种结构可以较好地满足上面三条要求。

放大器的第I级主要用来提高整个放大电路的输入阻抗。

第II级采用差动电路用以提高共模抑制比。

图三运放差分放大电路电路中输入级由A3、A4两个同相输入运算放大器电路并联，再与A5差分输入串联的三运放差动放大电路构成，其中A1、A2是增加电路的输入阻抗。

电路优点：差模信号按差模增益放大，远高于共模成分（噪声）；决定增益的电阻（R1、Rp、R3）理论上对共模抑制比Kcmr没有影响，因此电阻的误差不重要。

三运放差分放大电路特点：1)高输入阻抗。

被提取的信号是不稳定的高内阻源的微弱信号，为了减少信号源内阻的影响，必须提高放大器输入阻抗。

一般情况下，信号源的内阻为100kΩ，则放大器的输入阻抗应大于1MΩ。

2)高共模抑制比CMRR。

信号工频干扰以及所测量的参数以外的作用的干扰，一般为共模干扰，前置级须采用CMRR高的差动放大形式，能减少共模干扰向差模干扰转化。

3)低噪声、低漂移。

主要作用是对信号源的影响小，拾取信号的能力强，以及能够使输出稳定。

电路对共模输入信号没有放大作用，共模电压增益接近于零。

这不仅与实际的共模输入有关，而且也与A3和A4的失调电压和漂移有关。

如果A3和A4有相等的漂移速率，且向同一方向漂移，那么漂移就作为共模信号出现，没有被放大，还能被第二级抑制。

这样对于A3和A4的漂移要求就会降低。

A3和A4前置放大级的差模增益要做得尽可能高，相比之下，第二级（A5）的漂移和共模误差就可以忽略，对放大器的要求就可以大大降低。

当R3=R4，R5=R6时，两级的总增益为两个差模增益的乘积，即：Avd=(（Rp+2R1）/Rp)(R6/R4)由此可知，上述电路具有输入阻抗高，共模抑制比高等优点，可作为通用仪用放大器使用。

运放差分放大电路计算公式运放差分放大电路是一种常见的电路结构，它广泛应用于各种电子设备中。

在设计和分析这种电路时，我们需要用到一些计算公式。

本文将介绍运放差分放大电路的基本原理和计算公式，并给出一些实例说明。

一、运放差分放大电路原理运放差分放大电路是由两个输入端和一个输出端组成的电路，其中一个输入端为正极，另一个输入端为负极。

当两个输入端的电压不同时，输出端将产生一个放大的差分电压。

这种电路结构可以用来放大微弱的信号，提高信号的信噪比，从而增强信号的可靠性和可辨识性。

图1为运放差分放大电路的基本结构图：图1 运放差分放大电路结构图在这个电路中，运放是一个高增益、高输入阻抗、低输出阻抗的电子器件。

它的输入端和输出端都有一个虚地（ground）连接，这增强了电路的稳定性和可靠性。

输入端的两个电阻R1和R2构成了一个电压分压器，它们控制了输入信号的大小和方向。

输出端的电阻RL则是一个负载电阻，它控制了输出信号的大小和方向。

二、运放差分放大电路计算公式在设计和分析运放差分放大电路时，我们需要用到以下几个计算公式：1、差分放大倍数运放差分放大电路的放大倍数是输入电压与输出电压之比。

当输入电压为Vin1和Vin2时，输出电压为Vout，放大倍数为：A = Vout / (Vin1 - Vin2)2、共模抑制比共模抑制比是指当输入电压为共模信号时，输出电压与差分信号的比值。

共模信号是指两个输入端的电压同时变化的信号。

共模抑制比越大，电路的抗干扰能力越强。

共模抑制比的计算公式为： CMRR = 20log10(Vout / Vcm)其中，Vcm为共模电压。

3、输入阻抗输入阻抗是指电路对输入信号的阻抗大小。

输入阻抗越大，电路对外界信号的影响越小。

输入阻抗的计算公式为：Zin = (R1 + R2) / 24、输出阻抗输出阻抗是指电路对外界负载的阻抗大小。

运放差分放大电路原理知识介绍集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#差分放大电路（1）对共模信号的抑制作用 差分放大电路如图所示。

特点：左右电路完全对称。

原理：温度变化时，两集电极电流增量相等，即C2C1I I ∆=∆，使集电极电压变化量相等，CQ2CQ1V V ∆=∆，则输出电压变化量0C2C1O =∆-∆=∆V V V ，电路有效地抑制了零点漂移。

若电源电压升高时，仍有0C2C1O =∆-∆=∆V V V ，因此，该电路能有效抑制零漂。

共模信号：大小相等，极性相同的输入信号称为共模信号。

共模输入：输入共模信号的输入方式称为共模输入。

（2）对差模信号的放大作用 基本差分放大电路如图。

差模信号：大小相等，极性相反的信号称为差模信号。

差模输入：输入差模信号的输入方式称为差模输入。

在图中，I 2I 1I 21v v v =-=， 放大器双端输出电压o v I v I v I v C2C1)21(21v A v A v A v v =--=-差分放大电路的电压放大倍数为 可见它的放大倍数与单级放大电路相同。

（3）共模抑制比共模抑制比CMR K ：差模放大倍数d v A 与共模放大倍数c v A 的比值称为共模抑制比。

缺点：第一，要做到电路完全对称是十分困难的。

第二，若需要单端输出，输出端的零点漂移仍能存在，因而该电路抑制零漂的优点就荡然无存了。

改进电路如图（b ）所示。

在两管发射极接入稳流电阻e R 。

使其即有高的差模放大倍数，又保持了对共模信号或零漂强抑制能力的优点。

在实际电路中，一般都采用正负两个电源供电，如图所示（c）所示。

差分放大电路一. 实验目的:1．掌握差分放大电路的基本概念；2．了解零漂差生的原理与抑制零漂的方法；3．掌握差分放大电路的基本测试方法。

二. 实验原理:1.由运放构成的高阻抗差分放大电路图为高输入阻抗差分放大器,应用十分广泛.从仪器测量放大器,到特种测量放大器,几乎都能见到其踪迹。

差分放大电路一. 实验目的:1． 掌握差分放大电路的基本概念；2． 了解零漂差生的原理与抑制零漂的方法； 3． 掌握差分放大电路的基本测试方法。

二. 实验原理:1. 由运放构成的高阻抗差分放大电路图为高输入阻抗差分放大器,应用十分广泛.从仪器测量放大器,到特种测量放大器,几乎都能见到其踪迹。

从图中可以看到A1、A2两个同相运放电路构成输入级，在与差分放大器A3串联组成三运放差分防大电路。

电路中有关电阻保持严格对称,具有以下几个优点: (1)A1和A2提高了差模信号与共模信号之比,即提高了信噪比;(2)在保证有关电阻严格对称的条件下,各电阻阻值的误差对该电路的共模抑制比K CMRR 没有影响;(3)电路对共模信号几乎没有放大作用,共模电压增益接近零。

因为电路中R1=R2、 R3=R4、 R5=R6 ，故可导出两级差模总增益为：35P 1p i2i1ovd R R R 2R R u u u A ⎪⎪⎭⎫ ⎝⎛+-=-=通常，第一级增益要尽量高，第二级增益一般为1~2倍，这里第一级选择100倍，第二级为1倍。

则取R3=R4=R5=R6=10K Ω,要求匹配性好，一般用金属膜精密电阻，阻值可在10K Ω~几百K Ω间选择。

则 A vd =(R P +2R 1)/R P先定R P ，通常在1K Ω~10K Ω内，这里取R P ＝1K Ω，则可由上式求得R 1=99R P /2=49.5K Ω 取标称值51K Ω。

通常R S1和R S2不要超过R P /2，这里选R S1＝ R S2＝510，用于保护运放输入级。

A1和A2应选用低温飘、高K CMRR 的运放，性能一致性要好。

三. 实验内容1． 搭接电路 2． 静态调试要求运放各管脚在零输入时，电位正常，与估算值基本吻合。

3．动态调试根据电路给定的参数，进行高阻抗差分放大电路的输出测量。

可分为差模、共模方式输入，自拟实验测试表格，将测试结果记录在表格中。

运放误差放大器原理例子随着科技的不断发展，电子技术在各个领域得到了广泛的应用。

而运放误差放大器作为一种重要的电路元件，在电子电路中发挥着至关重要的作用。

本文将以一个实际的例子来介绍运放误差放大器的原理和应用。

一、运放误差放大器的基本原理运放误差放大器是指在运放输出端的电压与输入端的电压之间存在一个误差电压，这个误差电压是由于运放内部电路的不完美性质引起的。

这个误差电压可以通过调整运放的输出电压来消除或者减小，这个过程被称为误差放大。

运放是一种高增益的电路元件，它可以将微小的信号放大至较大的幅度，同时具有低输入阻抗和高输出阻抗的特点。

它通常由一个差分放大器和一个输出级组成，其中差分放大器负责将输入信号放大，输出级负责将放大后的信号输出到负载上。

在实际应用中，运放的输出电压往往会受到一些外界因素的影响，比如温度、电源电压等。

这些因素会导致运放的输出电压发生偏移，进而影响到整个电路的工作。

为了减小这种影响，我们需要对运放进行误差放大。

二、运放误差放大器的应用运放误差放大器在实际应用中有着广泛的应用，比如在模拟电路中，它通常用于放大微弱的信号，以便于后续的处理；在数字电路中，它通常用于信号的滤波、增益、反相等操作。

下面我们以一个简单的电路为例，来介绍运放误差放大器的应用。

如图所示，这是一个简单的放大器电路，其中运放U1是一个误差放大器，R1和R2是两个电阻，C1和C2是两个电容。

输入信号Vin 经过电阻R1和电容C1后进入运放的正输入端，运放的负输入端接地。

运放的输出信号经过电容C2后输出到负载中。

在实际应用中，我们需要对运放进行误差放大，以减小外界因素对运放输出电压的影响。

具体操作如下：1、将输入信号Vin接地，使运放的正输入端电压为0。

2、调节运放的输出电压Vout，使其等于0。

3、测量运放的输出电压Vout。

4、将测量得到的输出电压Vout除以输入信号Vin，得到运放的放大倍数A。

5、将运放的放大倍数A乘以输入信号Vin，得到运放的输出电压Vout'。

运放单端转差分电路摘要：1.运放单端转差分电路的概述2.运放单端转差分电路的工作原理3.运放单端转差分电路的应用4.运放单端转差分电路的优缺点分析正文：一、运放单端转差分电路的概述运放单端转差分电路，是一种将单端运算放大器的输入信号转换为差分信号输出的电路。

这种电路广泛应用于信号处理、放大和滤波等电子系统中，特别是在模拟信号处理领域具有重要意义。

二、运放单端转差分电路的工作原理运放单端转差分电路主要由运算放大器、两个电阻和一个电容组成。

电路的工作原理如下：1.将输入信号加到运算放大器的非反相输入端，同时将一个电阻连接到反相输入端，另一个电阻连接到公共地。

2.通过调整电阻的比值，使得运算放大器输出端的电压接近于输入电压的差分形式。

3.为了提高电路的稳定性，通常会在反相输入端并联一个电容，以减小运算放大器内部的反馈电阻。

三、运放单端转差分电路的应用运放单端转差分电路在实际应用中有很多优势，以下是一些典型的应用场景：1.电压信号放大：在模拟信号处理系统中，常用该电路对电压信号进行放大。

2.滤波：在信号处理过程中，通过该电路可以将噪声滤除，提高信号的纯度。

3.模拟信号处理：在模拟信号处理领域，该电路可以用于实现各种模拟信号处理算法，如滤波、积分等。

四、运放单端转差分电路的优缺点分析运放单端转差分电路具有以下优缺点：优点：1.电路结构简单，易于实现和调试。

2.信号传输效率高，抗干扰能力强。

3.可以实现差分信号的放大和滤波功能，提高信号质量。

缺点：1.运算放大器的增益受限于电阻比值，增益不高。

2.电容的选择会影响电路的稳定性和带宽。

3.电路对电阻和电容的精度要求较高，否则会影响电路性能。

总之，运放单端转差分电路是一种重要的模拟信号处理电路，具有广泛的应用前景。

差分放大电路单电源差分放大电路单电源是一种常用的电路，可以将两个输入信号的差值放大，同时抑制共模信号，从而提高电路的抗干扰能力。

本文将从电路原理、设计方法和应用实例等方面介绍差分放大电路单电源的相关知识。

一、电路原理差分放大电路单电源由两个运算放大器组成，如图1所示。

其中，运放A1和A2构成差动放大器，输入信号为V1和V2，输出为差分信号Vout。

运放A3为缓冲放大器，将Vout信号放大输出。

差分放大电路单电源的原理是利用差动放大器对于共模信号的抑制作用，将两个输入信号的差值放大。

在理想情况下，差动放大器对于共模信号的抑制作用可以达到无限大，从而实现完美的差分放大。

二、设计方法差分放大电路单电源的设计方法包括增益计算、电源选择和滤波器设计等方面。

1. 增益计算差分放大电路单电源的增益计算方法如下：G = -Rf/Rin其中，G为电路的增益，Rf为反馈电阻，Rin为输入电阻。

2. 电源选择差分放大电路单电源需要选择合适的电源电压，以保证运放工作在稳定的工作区域。

3. 滤波器设计差分放大电路单电源需要设计合适的滤波器，以滤除高频噪声和低频杂波，提高电路的抗干扰能力。

三、应用实例差分放大电路单电源广泛应用于各种测量和控制系统中，如温度测量、压力测量、振动测量等。

以温度测量为例，差分放大电路单电源可以将两个温度传感器的输出信号进行差分放大，从而得到温度差值。

此外，差分放大电路单电源还可以抑制共模噪声，提高测量系统的精度和稳定性。

四、总结差分放大电路单电源是一种常用的电路，可以将两个输入信号的差值放大，同时抑制共模信号，从而提高电路的抗干扰能力。

差分放大电路单电源的设计方法包括增益计算、电源选择和滤波器设计等方面。

差分放大电路单电源广泛应用于各种测量和控制系统中，具有重要的应用价值。

运放差分放大电路详解
运放差分放大电路是一种常用于信号放大和信号处理的电路。

它由差分放大器和运算放大器组成，常用于音频放大、仪器放大、传感器信号处理等应用中。

下面将对运放差分放大电路进行详细的解析。

差分放大器是运放差分放大电路的核心组成部分，它由两个输入端（非反相输入端和反相输入端）和一个输出端组成。

通过调节非反相输入端和反相输入端的电压，可以实现对输入信号的放大。

差分放大器的放大倍数可以通过调整反馈电阻值来控制。

运放差分放大电路的工作原理是利用运算放大器来实现对差分放大器的补偿。

运算放大器将输入信号经过放大后，与输入信号同相连接到差分放大器的反相输入端。

这样，运放差分放大电路就能够实现对输入信号的放大和处理。

在运放差分放大电路中，反馈电路起着重要的作用。

一般情况下，选择负反馈电路可以提高放大电路的稳定性和线性度。

通过调整反馈电阻和电容的数值，可以对运放差分放大电路的增益、频率特性、相位特性等进行调节。

运放差分放大电路还可以实现一些实用的功能。

例如，当差分放大器的两个输入端电压相等时，输出电压为零，即可以实现电压补偿功能。

另外，差分放大器还可以用于实现滤波器、积分器和微分器等信号处理功能。

总之，运放差分放大电路在电子技术领域中扮演着重要的角色。

它能够实现对输入信号的放大和处理，具有较高的稳定性和可靠性。

了解和掌握运放差分放大电路的工作原理和相关参数调节方法，对于设计和应用电子电路都具有重要的意义。
