CCNA实验7 帧中继和水平分割 CCNA实验7：帧中继和rip

实验目的： 学习用静态映射配置帧中继vpc 深化学习水平分割问题 学习帧中继点对点子接口的配置

网络拓扑图

R1R3R2

Frame realyvpc

vpc

S0/0

S0/0S0/0102----201203---302

实验需求分析 R1，R2，R3为一组， R4，R5，R6为另一组。如上图所示，每组三台路由器组成以R2为中心的星型帧中继连接。 路由器及端口 Ip 地址 子网掩码 R1 s0/0 192.168.1.1 255.255.255.0 R2 s0/0 192.168.1.2 192.168.2.2 secondary 255.255.255.0 255.255.255.0 R3 s0/0 192.168.2.3 255.255.255.0 R4 s0/0 192.168.1.4 255.255.255.0 R5 s0/0 192.168.1.5 192.168.2.5 secon 255.255.255.0 255.255.255.0 R6 s0/0 192.168.2.6 255.255.255.0

第一步：配置帧中继的星型连接 34 内部资料注意保存。 “卋貿科訊”—面对面的网络专家培训。 www.howtolab.cn 石家庄市新石北路，金石工业园艾琳会馆一楼

CCNA实验7 帧中继和水平分割 Router>en Router#conf t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#host r1 r1(config)#no ip domain-lookup 防止因敲错命令而系统误以为是访问某个主机名称,而去找dns服务器查询的等待时间 r1(config)#line con 0 r1(config-line)#logging synchronous 防止因控制台信息冲断了输入一半的命令 r1(config-line)#end r1# *Mar 1 00:08:44.347: %SYS-5-CONFIG_I: Configured from console by console r1#conf t Enter configuration commands, one per line. End with CNTL/Z. r1(config)#int s0/0 r1(config-if)#en fr 封装帧中继 r1(config-if)#ip add 192.168.1.1 255.255.255.0 r1(config-if)#frame-relay map ip 192.168.1.2 102 broadcast 静态映射vpc。参数是对方的ip地址和本地的dlci号,b参数是要帧中继支持广播。（这里之所以要开启广播是因为rip的路由通告是广播形式传输的，如果帧中继没有广播的支持就无法学习邻居的路由表了） r1(config-if)#no sh r1(config-if)#exit r1(config)# *Mar 1 00:11:38.723: %LINK-3-UPDOWN: Interface Serial0/0, changed state to up r1(config)#

Router>en Router#conf t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#host r2 r2(config)#no ip domain-lo r2(config)#line con 0 r2(config-line)#logg syn r2(config-line)#exit r2(config)#int s0/0 r2(config-if)#en fr r2(config-if)#ip add 192.168.1.2 255.255.255.0 r2(config-if)#ip add 192.168.2.2 255.255.255.0 sec 这里是在一个端口上配置的第二个地址的方法，注意不要忘记secondary参数，否则就会把主地址冲掉了。 r2(config-if)#fr map ip 192.168.1.1 201 b 支持广播的静态映射，邻居ip地址和本地的dlci号 r2(config-if)#fr map ip 192.168.2.3 203 b 支持广播的静态映射，邻居ip地址和本地的dlci号 r2(config-if)#no sh r2(config-if)#end r2# *Mar 1 00:13:46.715: %SYS-5-CONFIG_I: Configured from console by console 35 内部资料注意保存。 “卋貿科訊”—面对面的网络专家培训。 www.howtolab.cn 石家庄市新石北路，金石工业园艾琳会馆一楼

CCNA实验7 帧中继和水平分割 *Mar 1 00:13:47.511: %LINK-3-UPDOWN: Interface Serial0/0, changed state to up r2# *Mar 1 00:13:58.515: %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0, changed state to up r2#

Router>en Router#conf t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#host r3 r3(config)#no ip domain-lo r3(config)#line con 0 r3(config-line)#logg sy r3(config-line)#exit r3(config)#int s0/0 r3(config-if)#en fr r3(config-if)#ip add 192.168.2.3 255.255.255.0 r3(config-if)#fr map ip 192.168.2.2 302 b 支持广播的静态映射，邻居ip地址和本地的dlci号 r3(config-if)#no sh r3(config-if)#end r3# *Mar 1 00:15:52.635: %SYS-5-CONFIG_I: Configured from console by console r3# *Mar 1 00:15:53.511: %LINK-3-UPDOWN: Interface Serial0/0, changed state to up r3# *Mar 1 00:16:04.515: %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0, changed state to up r3# r3#

r2#p 192.168.1.1 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 192.168.1.1, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 28/76/136 ms

r2#p Protocol [ip]: Target IP address: 192.168.2.3 Repeat count [5]: Datagram size [100]: Timeout in seconds [2]: Extended commands [n]: y Source address or interface: 192.168.2.2 Type of service [0]: 36 内部资料注意保存。 “卋貿科訊”—面对面的网络专家培训。 www.howtolab.cn 石家庄市新石北路，金石工业园艾琳会馆一楼

CCNA实验7 帧中继和水平分割 Set DF bit in IP header? [no]: Validate reply data? [no]: Data pattern [0xABCD]: Loose, Strict, Record, Timestamp, Verbose[none]: Sweep range of sizes [n]: Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 192.168.2.3, timeout is 2 seconds: Packet sent with a source address of 192.168.2.2 !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 24/59/92 ms

r2#p 192.168.1.2 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 192.168.1.2, timeout is 2 seconds: ..... 注意帧中继自己的端口是不能ping通的，只能和邻居ping通 Success rate is 0 percent (0/5) r2#

第二步： 配置rip路由协议 在R1上操作： r1(config)#int loop0 用loop口为了路由表中条目更多一些,没有其他目的 *Mar 1 00:18:32.707: %LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback0, changed state to up r1(config-if)#ip add 10.0.0.1 255.255.255.0 r1(config-if)#exit r1(config)#router rip r1(config-router)#net 10.0.0.0 rip只需通告主网络号即可 r1(config-router)#net 192.168.1.0 rip只需通告主网络号即可 r1(config-router)#exit r1(config)# 在R2上配置： r2#conf t Enter configuration commands, one per line. End with CNTL/Z. r2(config)#int l0 *Mar 1 00:20:19.883: %LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback0, changed state to up r2(config-if)#ip add 20.0.0.2 255.255.255.0 r2(config-if)#ip split-horizon 启动rip的水平分割 r2(config-if)#exit r2(config)#router rip r2(config-router)#net 20.0.0.0 r2(config-router)#net 192.168.1.0 r2(config-router)#net 192.168.2.0 r2(config-router)#exit

合集下载

现代交换第5章--分组交换技术及IP技术

现代交换第5章--分组交换技术及IP技术

为了实现双方不同速率的数据终端之间的互通，要 控制速率较高的终端进入分组网的流量，即控制进 入虚电路的分组数。
分组交换机的缓冲存储器处理能力是动态分配的， 通信线路的资源也是动态复用的，当某一时刻某一 局部区域的待通信业务量过大时，就会超过交换机 与通信线路的承受能力，而使很多分组丢失，丢失 的分组要重传，更加重了网路的负担，最终导致全 网通过量急剧下降。因而从网路角度也要对各虚电 路的流量与链路的流量进行控制，从而使全网的分 组流量在设计范围内防止上述拥塞现象的发生。
分组交换的工作方式
数据交换的三种方式
电路交换、报文交换、分组交换
分组交换的工作方式：
面向无连接 数据报方式 面向连接 虚电路方式
分组交换的工作原理
分组交换的工作原理(续)
DTE:A-C:数据报(datagram)方式
甲
乙
C1
交换机
交换机
甲
丙
乙
C2
交换机
交换机
交换机
分组交换的工作原理(续)
分组头格式
通用格式 识别符
分组头
分组头 格式
QDSS 逻辑信道组号 逻辑信道号
分组类型标识符
QDSS 通用格式识别符的组成 （4比特）
通用格式识别符由分组头第1个字节的8-5位组成。 Q比特(第8比特)称为限定符比特，用来区分传输的分
组是用户数据还是控制信息。Q＝0表示是控制信息， Q＝1表示是用户数据。 D比特（第7比特)为传送确认比特，D=0表示数据组由 本地确认(DTE-DCE之间确认)，D=1表示数据分组进行 端到端(DTE与DTE)确认。 SS比特(第6、5比特)为模式比特，SS=01表示分组的 顺序编号按模8方式工作，SS=10表示按模128方式工作。
高中信息技术：计算机网络知识点总结

高中信息技术：计算机网络知识点总结

高中信息技术新课程标准教材信息技术( 2019 — 2020学年度第二学期 )学校：年级：任课教师：信息技术教案 / 高中信息技术编订：XX文讯教育机构计算机网络知识点总结教材简介:本教材主要用途为学习本知识能够调动学生的激情与兴趣，对相关教师和学生创造力的开发有促进作用，对教学效果提升有着积极的影响，本教学设计资料适用于高中信息技术科目, 学习后学生能得到全面的发展和提高。

本内容是按照教材的内容进行的编写，可以放心修改调整或直接进行教学使用。

iso分层下三层·物理层的功能：电压水平，数据传输速率，最大传输距离，物理接口·网络层协议有很多种，最常见的网络层协议主要有ip,ipx,beui是不可路由协议·传输层的基本功能：分段上层数据，建立端到端连接，将数据从一端主机传送到另一端主机，保证数据传输稳定性tcp/ip· ip数据包如tcp包包含5个元素：协议号，源地址，目的地址，源端口，目的端口。

· tcp/ip环境中端口共有65535个端口号，其中1024个端口号默认提供系统和一些经典应用层协议使用。

· tcp/ip特点：三次握手，差错检测，面向连接，速度慢，有顺序号和确认号。

upd速度快· icmp种echo request由ping产生，主机可通过它检测网络的可达性，echo reply 表示该节点可达。

· a类地址从1－126，1600个地址；b类地址128－191，65534个地址；c类192－223，254个地址。

· ipx特点：地址结构10个字节，接口的mac地址是逻辑地址的一部分；多种封装格式；路由协议rip，服务广告sap;netware客户机通过gns请求服务器。

· ip报文结构：ip报文头部中包含代表最小延迟，最大吞吐量，最高可靠性等信息· ip报文头部identification字段用来唯一标示每一纷数据报文；通常ip报文头部为20字节长。

《组网技术》练习题

《组网技术》练习题

《组⽹技术》练习题1.如果要设置交换机的IP地址，则命令提⽰符应该是？（）A. Switch>B. Switch#C. Switch(config)D. Switch(config-if) 2下⾯哪种动态路由协议属于混合型协议？（）A．IGRP B．EIGRP C．RIP D．OSPF3以太⽹的交换⽅式有三种，这三种交换⽅式不包括：（）A. 存储转发式交换B. IP交换C. 直通式交换D. 碎⽚过滤式交换4以下封装协议使⽤CHAP或者PAP验证⽅式的是（）。

A．HDLC B．PPPC．SDLC D．SLIP5当采⽤PAP作为CHAP的验证协议时，使⽤( )A.4次握⼿B.3次握⼿C.2次握⼿D.1次握⼿6如何跟踪RIP路由更新的过程？（）A. show ip routeB. debug ip ripC. show ip ripD. clear ip route *7在某路由器上查看路由信息，结果如图所⽰。

其中标志“S”表明这条路由是（）A．源路由B．静态路由C．OSPF路由 D．默认路由8帧中继⼯作在OSI的哪⼀层( )A.1B. 2C. 3D.49（）命令⽤来查看vtp⼯作状态？A. display vtp statusB. show VLAN [ID]C. display VTPD. show VTP status10⽆线局域⽹标准IEEE802.11b规定的最⼤数据速率是（）A. 2MbpsB. 11MbpsC. 5MbpsD.54Mbps11路由器命令Router(config-subif)#encapsuation dot1q 1的作⽤是（）A.设置封装类型和⼦接⼝连接的VLAN号。

B.进⼊VLAN配置模式。

C.配置VTP⼝号。

D.指定路由器的⼯作模式。

12 Ping 命令和TCP/IP中哪⼀协议有关( )A. IGRPB.RIPC.ICMPD.RARP13总带宽为10M的10个端⼝的集线器，每个端⼝的带宽是多少？（）A. 100Mbit/sB. 10Mbit/sC. 1Mbit/sD. 2Mbit/s14命令IP ROUTE 0.0.0.0 0.0.0.0 10.110.0.1 代表的是（）A．默认路由B．直接路由C．间接路由D．以上都不对15在路由器⾥正确添加静态路由的命令是( )A. Router(config)#route add 1.1.1.0 255.255.255.0 192.168.1.1B. Router(config)#route add 1.1.1.0 255.255.255.0 192.168.1.0C. Router(config)#ip route 1.1.1.0 255.255.255.0 serial 0D. Router#ip route 1.1.1.0 255.255.255.0 192.168.1.116 OSPF路由协议的管理距离是：（）A.110B.120C.115D.10017关于OSPF和RIP v1协议中路由信息的⼴播⽅式，正确的是（）A. OSPF向全⽹⼴播，RIP仅向相邻路由器⼴播B. RIP向全⽹⼴播，OSPF仅向相邻路由器⼴播C. OSPF和RIP都向全⽹⼴播D. OSPF和RIP都仅向相邻路由器⼴播18在交换机上同时配置了使能⼝令（enable password）和使能密码（enable secret）,起作⽤的是( ) A．使能⼝令 B.使能密码 C.两者都不能 D.两者都可以19RIP V2发送路由更新的组播地址是?( )A.224.0.0.5B.224.0.0.6C.224.0.0.9D.224.0.0.10 20如果路由器中没有IOS，会进⼊（）模式？A．初始化配置模式 B．⽤户模式C．Rommon模式 D．特权模式21关于RIP，以下选项中错误的是（）A.RIP使⽤距离⽮量算法计算最佳路由B.RIP规定的最⼤跳数是16C.RIP默认的路由更新周期为30sD.RIP是⼀种内部⽹关协议22存储转发式交换机的特点？（）A．只检查⽬的地址B．增加延迟C．转发⼀部分信息帧D．它与直接交换功能相同23点到点的⼴域⽹链接中最有效的⼦⽹掩码是（）A. 255.255.255.0B. 255.255.255.224C. 255.255.255.248D. 255.255.255.2529层次化⽹络设计⽅案中，（）是核⼼层的主要任务A. ⾼速数据转发B. 接⼊InternetC. ⼯作站接⼊⽹络D. 实现⽹络的访问策略控制24在PPP设置中，建⽴⽤户验证的命令是（）。

bsci笔记

bsci笔记

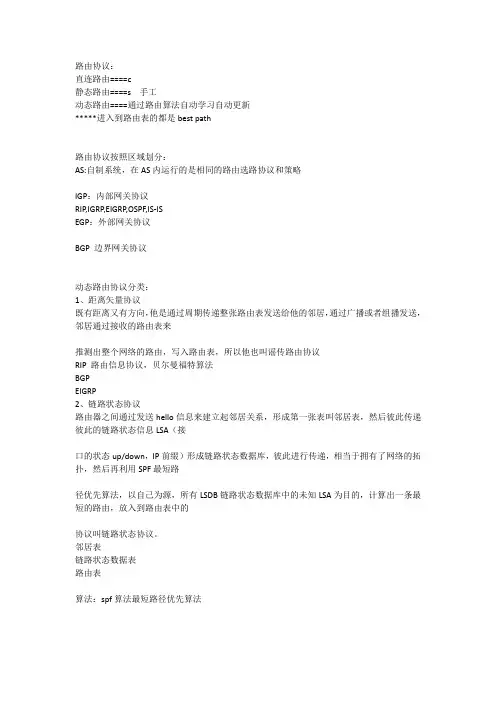

路由协议：直连路由====c静态路由====s 手工动态路由====通过路由算法自动学习自动更新*****进入到路由表的都是best path路由协议按照区域划分：AS:自制系统，在AS内运行的是相同的路由选路协议和策略IGP：内部网关协议RIP,IGRP,EIGRP,OSPF,IS-ISEGP：外部网关协议BGP 边界网关协议动态路由协议分类：1、距离矢量协议既有距离又有方向，他是通过周期传递整张路由表发送给他的邻居，通过广播或者组播发送，邻居通过接收的路由表来推测出整个网络的路由，写入路由表，所以他也叫谣传路由协议RIP 路由信息协议，贝尔曼福特算法BGPEIGRP2、链路状态协议路由器之间通过发送hello信息来建立起邻居关系，形成第一张表叫邻居表，然后彼此传递彼此的链路状态信息LSA（接口的状态up/down，IP前缀）形成链路状态数据库，彼此进行传递，相当于拥有了网络的拓扑，然后再利用SPF最短路径优先算法，以自己为源，所有LSDB链路状态数据库中的未知LSA为目的，计算出一条最短的路由，放入到路由表中的协议叫链路状态协议。
