地下储气库多周期运行注采气能力预测方法

腔ꎻ(３) 顶板强度大ꎬ有利气库安全ꎻ(４) 盐层内部夹层少、厚度小ꎬ有利造腔ꎻ(５) 埋深大于 ４００ ｍꎬ保证一
定储气能力ꎻ(６) 水源充足ꎬ保证造腔用水ꎮ 黄场地区基本具备了以上几个建库条件ꎮ
２ 区域构造特征
黄场地区位于江汉盆地中部ꎬ面积 ２６１０ ｋｍ２ ꎬ由长期继承性发育的双断箕状断陷发育而成ꎬ是潜江组

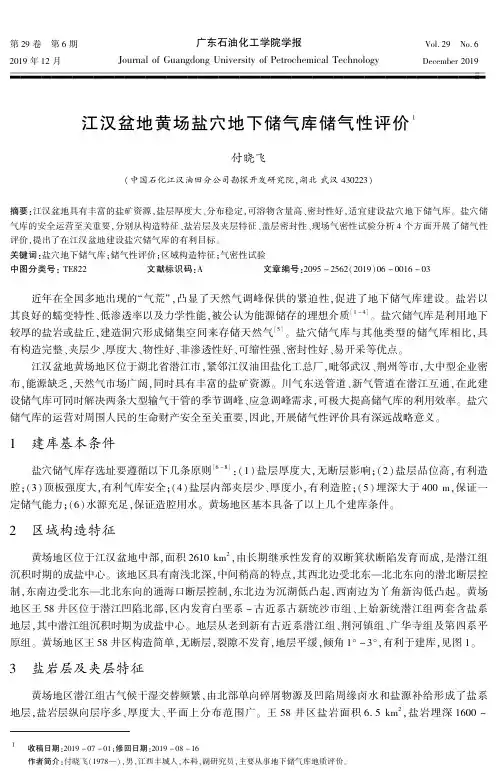

江汉盆地黄场盐穴地下储气库储气性评价
付晓飞
( 中国石化江汉油田分公司勘探开发研究院ꎬ湖北 武汉 ４３０２２３)
摘要:江汉盆地具有丰富的盐矿资源ꎬ盐层厚度大、分布稳定ꎬ可溶物含量高、密封性好ꎬ适宜建设盐穴地下储气库ꎮ 盐穴储
气库的安全运营至关重要ꎬ分别从构造特征、盐岩层及夹层特征、盖层密封性、现场气密性试验分析 ４ 个方面开展了储气性
布ꎬ能源缺乏ꎬ天然气市场广阔ꎬ同时具有丰富的盐矿资源ꎮ 川气东送管道、新气管道在潜江互通ꎬ在此建
设储气库可同时解决两条大型输气干管的季节调峰、应急调峰需求ꎬ可极大提高储气库的利用效率ꎮ 盐穴
储气库的运营对周围人民的生命财产安全至关重要ꎬ因此ꎬ开展储气性评价具有深远战略意义ꎮ
１ 建库基本条件
盐穴储气库存选址要遵循以下几条原则 [６ － ８] :(１) 盐层厚度大ꎬ无断层影响ꎻ(２) 盐层品位高ꎬ有利造
原组ꎮ 黄场地区王 ５８ 井区构造简单ꎬ无断层ꎬ裂隙不发育ꎬ地层平缓ꎬ倾角 １° ~ ３°ꎬ有利于建库ꎬ见图 １ꎮ
３ 盐岩层及夹层特征
黄场地区潜江组古气候干湿交替频繁ꎬ由北部单向碎屑物源及凹陷周缘卤水和盐源补给形成了盐系
地层ꎬ盐岩层纵向层序多、厚度大、平面上分布范围广ꎮ 王 ５８ 井区盐岩面积 ６. ５ ｋｍ２ ꎬ盐岩埋深 １６００ ~
