HGL3201-(L701C)冲板秤讲解

  • 格式：doc
  • 大小：1.28 MB
  • 文档页数：32

目录产品保修： (1)第一章概述 (2)1.1产品介绍 (2)第二章主要规格及注意事项 (3)2.1 一般参数 (3)2.2 模拟部分 (3)第三章仪表安装尺寸 (5)第四章操作界面 (6)4.1 前面板图及面板 (6)4.1.1 前面板图及面板示意图 (6)4.1.2按键说明 (6)4.2后面板说明 (8)5.1 主显示区构成 (9)第六章异常处理 (10)7.2 仪表参数设定与功能说明 (12)7.2.1 参数设定菜单综述 (12)7.2.2 参数设定菜单 (13)7.2.2.1计量参数 (13)7.2.2.2 控制参数 (14)7.2.2.3 流量参数 (15)7.2.2.4 累控参数 (16)7.2.2.5累计量参数 (16)7.2.2.6 冲力参数 (17)7.2.2.7 通讯参数与系统参数 (17)7.2.2.8 DI、DO 与AIAO 端口 (18)7.2.2.9 报警参数 (20)7.2.2.10线性补偿 (21)7.3系统标校菜单【标定步骤】 (22)7.4测试 (23)7.5 数据查询 (23)7.6安全管理 (24)第八章端口连接图 (24)8.1 输入控制接口 (24)8.2输出控制接口： (25)8.3 称重传感器连接说 (25)8.4 模拟量输入连接说明 (25)8.5 （AO1，AO2） (26)8.6变频器连接说明 (26)8.7 通讯输出端口 (26)8.8 MODBUS 通讯协议 (27)8.9 ASCII通讯协议 (29)使用须知：1.在初次使用本仪表前，请详细阅读说明书，现场使用过程中的许多疑难问题，可在说明书中找到答案。

2.使用前，请检查称重系统其他部件是否匹配。

3.使用本仪表时，请注意防晒、防雨水、防撞击。

4.使用本仪表时，请尽可能配备常用安装、检修工具：小型一字螺丝刀，数字式万用表，称重传感器模拟器（mV 信号发生器）产品保修：用户购买本产品起一年内为产品的保修期，在以下情况即使在保修期内，也是有偿服务：1. 错误的安装使用及不适当的修理引起的故障2. 将控制器用于非正常功能时所造成的损坏3. 由于电压异常及自然灾害所造成的损坏第一章概述1.1产品介绍HGL3201(L701C)称重显示控制器融合了先进的微电子技术、数字通信技术、现场总线技术及贴片工艺生产和多种抗干扰措施技术。

采用简洁化面板设计、具有结构精巧、功能丰富、端口可自定义。

并通过高压脉冲群测试，高压气隙放电测试，高压接触放电测试，以及高低温测试。

具有高稳定性，控制算法先进，操作简单，适应能力强等特点。

其优点有以下几点：1）仪表设计充分考虑电磁兼容性，外壳全部采用铝合金，电磁屏蔽、密封效果好，抗干扰能力强。

2）LCD点阵屏，中文界面，操作简单，无需说明书就可直接操作。

3）输入口（DI），输出口（DO），模拟量AI,AO【4-20mA】均可自定义，方便灵活的同时，确保了更高的可靠性。

4）多个仪表可通过MODBUS 总线联机组成小型控制系统。

5）仪表具有互换性：换新表时，只要硬件不变，那么只需把新表中的零点、量程系数、给料机输出线性标校的5 点数据设定成和旧表一样，新表就可以直接用了。

无需再重新校准。

6）仪表采用增量式数字PID 控制，可以提高系统控制精度和反应速度，并减少系统调节波动。

第二章主要规格及注意事项2.1 一般参数1、电源：直流24V；2、消耗功率：≈10 W；3、工作温度：从-5℃到65℃（23℉到137℉）；4、湿度：≤90%相对湿度（无凝结水）；5、重量：≈1.5kg；6、模拟量输入通道：1 路，（AI）；7、模拟量输出通道：2 路，（AO1,AO2）；8、输入通路：6路;9、输出：5路，NPN晶体管输出；10、通讯输出通路：串口通讯，485 总线通讯；11、通讯扩展通路：打印机串口通讯端口；2.2 模拟部分1、适用的传感器类型：所有电阻应变式称重传感器；2、传感器输入电压：直流电5V±5%，最大可提供500 毫安的电流；3、输入灵敏度：0.3μV /格～0.3mV /格；4、输入阻抗：DC 500V 时，每个端子之间阻抗不能小于100MΩ；5、可调零位电压范围：0.3mV～15.0mV；6、有效输入电压范围：0.3mV～30.0mV；7、温度系数：≤（读数的0.0008%+0.3 分度）/℃8、非线性误差：≤ 满刻度的0.0015%9、采样方法：Delta-sigma 方法10、采样速率：最高每秒200 次11、AD内码：100000（10mv）12、内部分辨率：1/16,000,00013、耐压：在输入端（包括共点端、大地，继电器输出端、模拟输出端），每两个之间为直流500 伏（1 分钟内的耐压）。

在电源输入端（包括共点端、大地、光电耦输入端、模拟输入端），每两个端子之间为交流1500 伏（1 分钟内的耐压）。

2.3 安装注意事项1、不要将仪表安装在阳光直晒处，且需避免温度突然变化、振动；2、当温度大约为20℃或68℉，且相对湿度约为50%时，仪表处于最佳工作状态；3、安装时，要通过电源线将仪表后端接地，并保证接触良好。

禁止把仪表的地线和其它设备地线联接在一起；4、本产品经过电磁兼容测试，具有高抗干扰能力，但是传感器的模拟输出和RS232/RS485 板的输入或输出讯号对电子噪音十分敏感，禁止将这些信号线与动力线捆扎在一起，否则仪表可能受到干扰。

同时请将这些信号线远离仪表或其它设备的交流电源。

并尽量缩短信号线或同轴电缆的长度；5、称重系统最后的精度由称重传感器的选用、安装、秤体、信号连接、电源等多种因素共同决定，而不是其中一项；6、称重传感器屏蔽线与信号线、激励线、地线等不能组成回路，否则会造成仪表输入信号不稳；7、仪表接地端子必须可靠接地，否则仪表的读数可能不稳定；第三章 仪表安装尺寸前面板侧面板后面板注：盘装开孔尺寸153mm （宽）×78mm （高）。

第四章操作界面4.1 前面板图及面板4.1.1 前面板图及面板示意图1．主显示区，2．第一副显示区，3．第二副显示区，4．显示功能区，5. 按键区4.1.2按键说明从左向右各按键的说明如下:1）启动停止启动/停止键: 停止或启动计量和控制，如果没有选择键盘启停方式模5式，此键无效；2）上移键：在参数设定时，将参数闪烁位往上加；3）左移键：在参数设定时，用于选择闪烁位，在主界面下设置给定目标流量;4）右移键：在参数设定时，用于选择闪烁位，在主界面下查报警；5）快捷输入输入键：在参数设定时，用于进入修改参数状态，在主界面下用于设置常用参数；6）下移键：在参数设定时，将参数闪烁位往下减；7) 菜单确认确认键：进入参数菜单，用于设置参数修改，在主界面下进入参数设置菜单；8）C返回返回键：在主界面下用于清报警；4.2后面板说明1：电源输入端子：直流24V；2：通讯接线端子：A GND B；T GND R【串口打印机】；3：输出口：（DO9DO10）；4：速度脉冲输入端子：VS+, SD+, EGND, 24V-【DC12V】；5：传感器接线端子（LOAD CELL）：SHIE，SIG+，SIG-, SEN+，SEN-，EXC+,EXC-【DC5V】；6：模拟输出输入接线端子：1：两路4-20mA 电流输出端子（AO1+, AO1-，AO2+,AO2-）；2：一路4-20mA 电流输入端子AI+,AI- 为模拟输入(外给定);7：DI输入端子：1：六输入口（DI1，DI2，DI3，DI4，DI5，DI6）公共端24V-；8：DO 输出端子 ：1：五输出口（DO1，DO2，DO3，DO4，DO5，）公共端24V-；【NPN 晶体管输出】第五章 画面构成与参数简介5.1 主显示区构成通电后，进入主界面后通过【 】和【 】可在第一副显示窗口和第二副显示窗口迅速查看 17 种参数。

各参数的名称及说明如下：第六章异常处理6.1如控制器无显示，按以下步骤检查：1) 检查控制器电源线是否插好，接触是否牢靠。

2) 检查供电回路是否上电。

6.2、如控制器有重量信号输入，但不计量，按以下步骤检查：1) 检查仪表是否处于启动状态。

2) 检测仪表有无报警信息。

6.3、如控制器在“自动”状态，但不进行PID调节控制，按以下步骤检查：1) 皮带运行的时间是否大于“启动值控制时间”。

2 )流量偏差范围是否设置过大，且偏差内控制方式设置为不控制。

6.4、如控制器称重信号（采样码值）不变化，按以下步骤检查：1) 检查称重传感器接线端口是否接触牢靠。

2) 检查称重传感器接线方式是否正确。

3) 检查称重传感器接线是否短路或断路。

4) 检查称重传感器是否有完好。

6.5、如控制器在秤架处于稳定条件下称重信号（采样码值）变化大，按以下步骤检查：1) 检查称重传感器接线端口是否接触牢靠。

2) 检查称重传感器是否可靠安装。

3) 检查称重传感器是否完好。

4) 检查秤架不同荷载条件下称重传感器输出信号是否线性。

6.6、如控制器在“标零点”操作后秤架空载运行条件下出现微小的正或负向累计，接以下步骤检查： 1) 设置计量死区或稳定时计量。

2) 检查秤架的稳定性。

6.7、如某输出信号无效或不准确，按以下步骤检查： 1) 检查相应接插件是否插牢，信号线是否松脱。

2) 检查相应输出端口的功能定义是否符合要求。

3) 检查相应的参数（如量程、上限、下限）设置是否正确。

如通过以下处理后确定是控制器内部故障，请及时返修。

第七章 菜单操作7.1 一级菜单登录方法7.1.1在仪表显示处于标准显示界面下时，点击 【快捷/输入】 进入一级菜单窗口可通过【 】和【 】选择所需进入的一级菜单， 仪表一级菜单包括: 0.清皮（标零点） 1.清主累累计值 2.清辅累累计值 3.手自动控制模式 4.累控参数 5.生产模式 6.物料号选择 7.打印 共八个。

具体操作步骤如下列表格所示：在仪表显示处于标准显示界面下时，窗口可通过【】和【】选择所需进入的一级菜单，仪表一级菜单包括: 1.参数设置 2. 系统标校 3.测试4.数据查询，5.安全管理共5个。

具体操作步骤如下列表格所示：按【】或【】，闪烁的为当前菜单，按【菜单/确认】键，可进入其下级菜单7.2 仪表参数设定与功能说明7.2.1 参数设定菜单综述仪表参数设定菜单是仪表的第一大菜单，其中包含了所有的参数的查看与设定，按【】或【】，闪烁的为当前菜单按【菜单/确认】键，可进入其下级菜单，参数设置菜单的详细清单如下表：7.2.2 参数设定菜单7.2.2.1计量参数7.2.2.2控制参数*注7.2当需要累计量到达目标值后自动停止这种生产模式时，需要把“1C生产方式选择”设为“累控模式”，同时把一DI口定义为“运行启/停”，另一端口DI口定义为“报警复位”，并把“12计量启停方式”设为“DI口”。

合集下载

顶尖条码秤使用说明书

顶尖条码秤使用说明书

系列条码标签秤使用说明书适用型号：厦门顶尖电子有限公司地址：中国福建厦门火炬园光厦楼 电话：************传真：************售后热线：0592－5710019网址： 电子邮箱：************台 式——LS1C 系列吊挂式——LH1C 系列LBLH目录1 特点概要 (1)2 外观 (2)2.1 台式标签秤外观 (2)2.2 吊挂式标签秤外观 (3)3 配备 (4)3.1 台式标签秤配备 (4)3.2 吊挂式标签秤配备 (5)3.2.1 悬挂式吊挂秤配备 (5)3.2.2 立式吊挂秤配备 (6)4 安装 (7)4.1 台式标签秤安装 (7)4.2 吊挂式标签秤安装 (8)4.2.1 悬挂式吊挂秤安装 (8)4.2.2 立式吊挂秤安装 (10)4.3 热敏标签纸的安装 (12)4.3.1 台式标签秤热敏标签纸安装（标签面纸在外） (12)4.3.2 吊挂式标签秤热敏标签纸安装（标签面纸在外） (13)4.3.3 标签纸说明 (14)5 常用的简易操作 (15)5.1 开关机 (15)5.2 称重计价 (15)5.3 去皮操作 (16)5.4 以颗计价 (17)5.5 打折 (18)5.6 变价 (19)5.6.1 永久变价 (19)5.6.2 临时变价 (20)5.7 常用键操作 (22)5.8 一些简易操作 (22)5.8.1 价格标签印制 (22)5.8.2 快速复印 (22)5.8.3 自动快速包装 (23)5.8.4 收据打印 (23)5.8.5 不回收卷纸的使用 (23)5.8.6 拼盘的使用 (23)6 功能设定 (25)6.1 PLU设定 (25)6.2 系统设定 (26)6.3 功能锁定 (27)7 软件使用手册 (29)7.1 软件安装 (29)7.2 使用L INK32 (31)7.3 制作标签 (38)7.4 创建PLU资料 (42)8 软件接口手册 (54)8.1 L INK32套件接口概述 (54)8.2 使用动态链接库下载PLU (55)8.3 L INK 32基于TCP/IP协议的接口规范 (56)8.4 标签秤与后台握手流程图 (58)8.5 资料封包格式 (59)8.6 使用消息机制与L INK32交互 (60)9 通讯网络安装 (61)9.1 有线以太网网络安装 (61)9.2 无线以太网网络安装 (62)9.3 连接加工工序 (63)10 电子标签秤故障排除 (64)11 规则说明 (69)12 附录一TXP(TXU)文件格式 (70)13 附录二条形码编码对照表 (71)14 附录三生鲜商品的批次管理 (74)15 附录四全国各大城市重力加速度修正值对照表 (75)16 电子信息产品污染控制管理办法 (76)1特点概要独特强大的网络1、采用以太网接口技术，数据传输速率大幅提高2、独特网络测试功能，快速判断网络通讯使用方法简单易学1、可单键操作PLU作快速销售，且前台人员免培训即可操作2、84个直接键位，可设定168个热键，常用的商品基本上都可以指定热键功能先进经久耐用1、下位机程序可通过PC升级，使用的程序永远是最新版本功能最完善的2、FlashRom保护功能，确保程序与资料的安全3、本机采用我公司的专利----薄膜按键改进结构(专利申请号：01203361.8)可方便交换热键插片，键盘可清洗，抗污水能力强4、打印机机构设计精巧，不易卷纸5、条形码旋转可以延长印表头使用寿命，打印机芯可根据标签纸感度进行调整6、打印机可装入1000张标签的纸卷，而其它厂家同类产品仅能装800张7、具有多种包装方式既定重又定价，特别设计条形码打印功能8、拼盘功能：可根据需要用几种商品组成拼盘，如果篮等9、10000条PLU可满足各种场合的需要10、每条PLU可设定使用多标签11、每一条PLU可使用单独的条形码编码格式，解决了经销和代销商品的编码问题12、每一条PLU可使用单独的计量单位13、数量单位可自定义，如块、包、个等14、PLU信息丰富，如含有条形码格式、生鲜码、包装类型、信息条文等15、可整张标签旋转打印16、支持Ean-8、Ean-13码和18码，完全解决生鲜商品编码问题17、有独特的条形码类型以便生鲜批次管理方便灵活强大的软件1、所见所得的标签设计，标签尺寸任意，可依客户设计产生最小面积的卷标，大幅降低成本2、国际化设计，支持万国语系，不需另加任何附件3、随时调整热卖商品，最大程度的提高前台工作效率4、排程功能，可在指定的时间自动执行下载5、后台固定打折6、分时段打折，可定义十种打折模式，每种模式可有五个时段，使用不同的折扣率7、支持广播下载8、具有FTP及TCP/IP功能，以支持Unix后台及Internet9、可在PC上设定下位机的功能参数10、分机分单品分热键管理，使秤的使用最优化11、快速编印键盘插片12、可以锁住下位机的功能键，控制下位机的操作，如：打折键、PLU编辑键等的封锁，也可提供密码解锁功能，方便灵活13、管理软件采用多用户管理，并自动记录登录信息便于监督14、免费提供了动态链接库（DLL），便于用户二次开发。

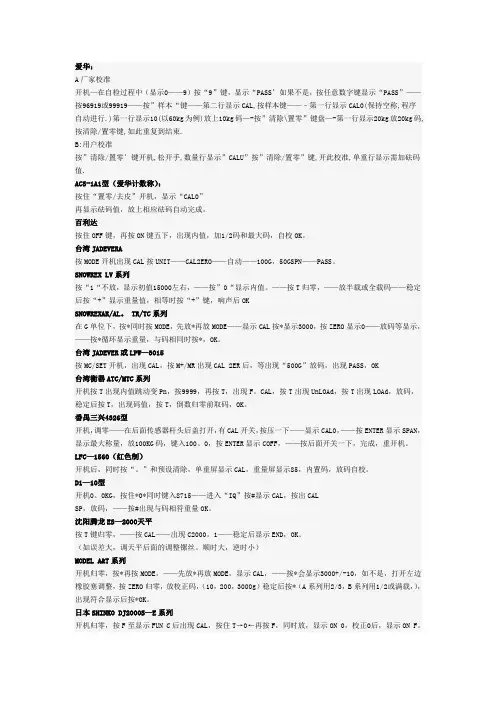

小秤标定
