1 苏科版九年级上物理同步提高必刷题训练

第13章 电路初探

13.4 电压和电压表的使用

◆要点1 电压

（1）电压作用：使自由电荷定向移动形成电流，是形成电流的原因。

（2）电源： 提供电压的装置，维持正负极间有一定的电压。

（3）单位：国际单位伏特，简称伏，符号：V 常用单位：千伏（kV）、毫伏（mV）、微伏（μV）

换算关系： 1kV＝1000V 1V＝1000mV 1mV＝1000μV。

（4）获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是通路。

（5）常识：一节干电池的电压1.5V，一节蓄电池的电压2V，家庭电路的电压220V。

◆要点2 电压表

（1）了解电压表：

①作用：测量电路中电压的大小；

②接法：有三个接线柱，要正进负出。

③量程：0—3V和0—15V两个量程。

（2）使用：

①电压表要并联在被测用电器两端；

②接线柱的接法要正确，使电流从正接线柱流入，从负接线柱流出；

③被测电流不要超过最大量程；在不知被测电流的大小时，应采用试触法选择量程；

④电流表可以直接连到电源两极，此时测量的是电源电压。

⑤测量前要调零，使指针指在零刻度线处。

（3）试触法选择电压表量程几种现象：

①指针不偏转，可能电路断路，也可能连接不正确，应逐一排查；

②使用 “试触法”时，偏转过大，说明量程选择过小，偏转小，说明量程选择过大。

③指针反向偏转，是由于“+”“-”接线柱接反，应调换。

（4）读数：

①明确电压表所选量程；

②确定电流表的分度值（一个小格代表多少）；

③被接通电路后，看看表针向右总共偏过多少小格；

④电流表的指针没有正对某一刻度，在两个刻度之间，这时指针靠近那个值就读那个值。 2 ◆要点3 串、并联电路的电压规律

（1）串联电路：串联电路中，电路两端的总电压等于各部分电路两端电压之和，即U=U1+U2+……+Un

（2）并联电路： 并联电路中，电路两端的总电压与各支路两端的电压相等，即U=U1=U2=……=Un。

江苏省 苏科版 初三物理 上学期

第十三章 电路初探 第四节 电压和电压表的使用

水果电池汇总

1. 在探究水果电池的活动中，同学们的积极性很高．

（1）“水果电池”被称为最天然也最没有污染的电池，如何验证水果可以做成电池呢？我们可以让它对外供电：如图甲是小明同学把两种不同的金属片插入柠檬制成的“水果电池”可以使低压驱动二极管发光也可以选用电流表或电压表替换二极管，接上后指针会______“水果电池”实现的是______ 能转化为电能．

（2）如何确定“水果电池”的正负极呢？小明在老师的指导下用电压表测量“水果电池”的电压，如图乙所示，把电压表的“ ”、“-”接线柱分别与柠檬上的A、B接线柱相连，电压表指针正向偏转，则金属片B是“水果电池”的______ 极

（3）小明将乙图中柠檬挤软，再次测量该“水果电池”的电压，发现电压表指针偏转更大，请你由此猜想该“水果电池”的电压可能与柠檬的______ 有关．

（4）小明在做“水果电池”的实验：他将铜片和锌片作为电极插入柠檬中，并将铜片和锌片与电压表相连，发现电压表有示数，然后，他将其中一个电极的材料由锌片换成铝片，另一个电极的材料不变，同样连接到电压表，发现电压表的示数发生了变化请根据以上的实验现象，提出一个可探究的科学问题：______ ．

2. 物理兴趣小组的同学们在”探究水果电池电压”的实验中：小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池（如图所示），小华用铜片和铝片持入较大的柠檬也制成了一个水果电池．他们分别连通相同的音乐芯片，发现两个芯片发出的声响度不同（即电压不同）．由此他们可以提出哪两个有探究价值的科学问题：

（1）______

（2）______．

3. 酸甜多法的水果不仅可以为我们身体提供能量，还可以发电。下图是某实验小组制作的水果电池。

（1）图中的水果，扮演了“电源”的角色，它为发光二极管提供了______，使自由电荷在电路中 定向移动形成电流。水果电池工作时将自身存贮的______转化为电能。

请及时复习讲义并完成作业！

1

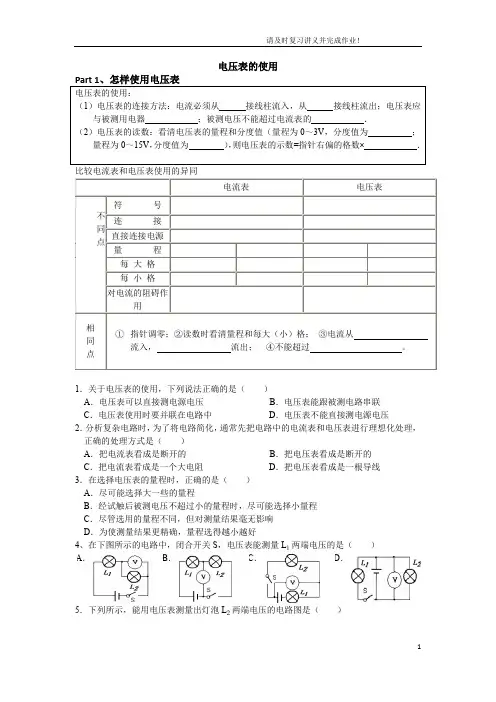

电压表的使用

Part 1、怎样使用电压表

电压表的使用：

（1）电压表的连接方法：电流必须从 接线柱流入，从 接线柱流出；电压表应与被测用电器 ；被测电压不能超过电流表的 ．

（2）电压表的读数：看清电压表的量程和分度值（量程为0～3V，分度值为 ；量程为0～15V，分度值为 ），则电压表的示数=指针右偏的格数× ．

比较电流表和电压表使用的异同

1．关于电压表的使用，下列说法正确的是（ ）

A．电压表可以直接测电源电压 B．电压表能跟被测电路串联

C．电压表使用时要并联在电路中 D．电压表不能直接测电源电压

2．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（ ）

A．把电流表看成是断开的 B．把电压表看成是断开的

C．把电流表看成是一个大电阻 D．把电压表看成是一根导线

3．在选择电压表的量程时，正确的是（ ）

A．尽可能选择大一些的量程

B．经试触后被测电压不超过小的量程时，尽可能选择小量程

C．尽管选用的量程不同，但对测量结果毫无影响

D．为使测量结果更精确，量程选得越小越好

4、在下图所示的电路中，闭合开关S，电压表能测量L1两端电压的是（ ）

A．

B．

C．

D．

5．下列所示，能用电压表测量出灯泡L2两端电压的电路图是（ ） 电流表 电压表

不

同

点 符 号

连 接

直接连接电源

量 程

每 大 格

每 小 格

对电流的阻碍作用

【高中物理】学会正确使用电压表

电压表是电学中常用的测量仪器．在用电压表测电压时，要做到：会看（看表盘）、会调（调零）、会连（连接）、会选（选量程）、会读（读数）．

一看表盘：

使用前要对电流表进行观察，看表盘上的符号是不是“Ｖ”，“Ｖ”表示这个电表是电压表（“Ａ”是电流表）．注意：“Ｖ”是直流电压表．

再看表盘上的刻度，一般的电压表都是双量程的，要弄清上、下刻度的量程（最大测量值）与每一大格和每一小格代表多大的电压．

二要调零：

使用前应先观察指针是否指在“０”刻度线处，是指在“０”点的左侧还是右侧．然后旋转电压表上的调零旋钮，使指针指在“０”点．

三会连接：

根据测量要求（测量哪个用电器或电路元件两端的电压），必须将电压表和被测的用电器或电路元件并联．连接时应注意：⑴连接电路时，开关应断开；⑵接线柱的接法要正确，电流要从电压表标有“3”或“15”的红接线柱流入，从标有“－”号的黑接线柱流出．

四选量程：

用电压表测量电压时，一要确保被测电压不能超过电压表的最大测量值，二要确保电压表安全的前提下尽量提高测量的准确程度，因此要根据被测电压的大小选择电压表的量程．一般情况下，要通过试触来选择量程．试触的作用，一是检查电压表的连接是否正确；二是确定所选用的电压表的量程是否合适．

１．在连接电路时，一般应先预留一根与电压表接线柱相连的导线，先不要连接．待连好电路后，闭合开关，用这根预留的导线头迅速地与接线柱进行接触，并迅速离开，同时观察电压表指针的偏转情况，以判定指针的偏转是否正确．若发现指针反偏，则应调换电压表的“＋”、“－”接线柱．

２．如果不能确定或估计被测电压的大小，连好电路后要先用电压表的大量程进行试触，即手持预留的导线头迅速地接触电压表大量程的接线柱，同时眼看电压表的指针．若发现指针偏转角度过小，则应换用小量程；若发现指针超过量程，则要改用更大量程的电压表． ３．试触的速度要快．如果过慢，指针反偏时极易碰弯或损坏指针；选用的量程过小时，有可能损坏指针，甚至烧坏电压表．电压表的指针只有正偏和选用合适的量程，才能确保电压表安全，才能精确的测量电压．
