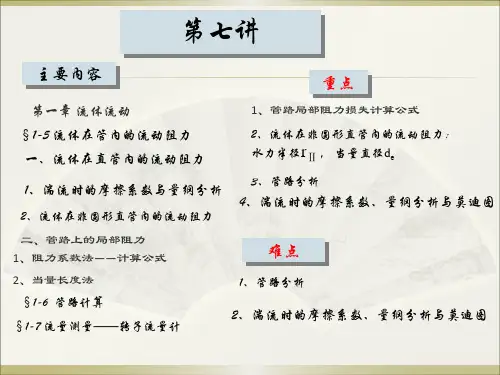

《化工原理》第七讲 流体在管内的流动阻力
- 格式:ppt
- 大小:1.71 MB
- 文档页数:14


化工原理实验报告流体流动阻力实验目的:通过测量不同条件下流体的流动阻力,并对结果进行分析,了解流体流动的基本特性及其影响因素。
实验原理:1. 流动阻力:当流体通过管道或孔隙时,会受到管道或孔隙壁面的阻力而产生阻碍,这种阻碍就被称为流动阻力。
流动阻力与管道长度、管道直径、流速和流体黏度有关。
2. 流量:单位时间内流体通过管道或孔隙的量称为流量,单位是立方米/秒。
3. 流速:流体通过管道或孔隙时,在单位时间内被运动到的体积与管道截面积的比值,称为流速,单位是米/秒。
4. 压力损失:流体流动时被阻碍形成的压差称为压力损失,即高压端压力减低压端压力差。
压力损失随着管道长度的增加而增加,随着管道内径的减小而增加,而随着粘度的增加而减小。
实验器材:1. 倾斜漏斗2. 液压流量表3. 钢尺4. 塑料软管实验步骤:1. 将倾斜漏斗放置在流量计上方,开启阀门,记录液位高度和流量计读数。
2. 改变管道长度(截面积不变),分别记录不同长度下的压力损失和流速。
3. 改变管道截面积(长度不变),分别记录不同截面积下的压力损失和流速。
4. 改变流体黏度(管道长度和截面积均恒定),分别记录不同粘度下的压力损失和流速。
实验结果:实验数据记录:试验条件管道长度(m)管道直径(mm)流量(L/min)流速(m/s)压力损失(Pa):: :: :: :: :-: ::1 2 8 12.81.28 2002 4 8 12.0 0.60 4003 6 8 10.5 0.35 6004 2 6 10.7 1.07 1755 2 4 9.5 1.58 1506 2 8 12.8 1.28 2007 2 8 10.4 1.04 1608 2 8 9.3 0.93 1209 2 8 12.8 1.28 20010 2 8 6.70.67 24011 2 8 12.8 1.28 20012 2 8 7.2 0.72 20013 2 8 12.8 1.28 20014 2 8 8.5 0.85 200根据数据可得,流量和流速随着管道长度、管道截面积和流体黏度的增大而减小,压力损失随着这三个因素的增大而增大。
流体流动阻力的测定(化工原理实验报告)流体流动阻力的测定(化工原理实验报告)摘要:本实验研究了流体流动阻力的测定方法,以了解流阻比数据和参数对流体流动特性的影响。
实验中采用了空心管实验装置,在一定的压差试验条件下,通过压力表和熨斗流量计测量压力和流量,计算出流阻比系数。
通过实验,研究了流阻比系数随着实验参数(流量、温度、压力)变化的规律,从而获得一定规律性的微观流动特性数据。
关键词:流阻比;熨斗流量计;实验;流动阻力1 前言流体流动阻力是研究流体流动特性的一项重要参数。
它决定了流体在管道内流动时会受到什么样的阻力,直接影响着流体在设备内的流动性能和传热特性。
因此,准确测量流体流动阻力是研究管道流动的关键问题。
本实验旨在研究空心管装置测量的流阻比数据对流体流动特性的影响,以便获得微观流动特性数据,并用于管道设计、传热学的研究中。
2 实验目的1)研究在空心管实验装置内测量流阻比系数的变化规律:2)利用测量的流阻比系数,得出瞬态流体流动特性曲线,即流量与压力的变化规律; 3)通过实验有规律地分析,获得实验流体的微观流动特性参数。
3 实验装置本实验主要采用空心管实验装置(见图1),由电磁阀控制罐内的液体,带动空心管内的流体循环,保持流量一定,从而实现实验的要求。
该装置由如下几个部分组成:(1)空心管;(2)球阀;(3)高低压罐;(4)汽缸和气缸;(5)液体泵;(6)电磁阀;(7)水箱;(8)熨斗流量计;(9)压力表;(10)温度计。
4 实验方法1)确定实验条件:根据实验任务,确定温度、压力、流量等参数,以及电磁阀的控制时间;2)进行实验:根据实验条件,控制电磁阀的开启和关闭,实现空心管内的液体流动,同时调节实验参数,测量压力及流量;3)根据压力和流量,绘出流量-压力曲线,计算出对应的流阻比系数;4)根据实验数据,进行实验数据分析,探究实验参数变化时,流阻比系数变化规律,得出流体的微观流动特性参数。
5 实验数据在实验中,调节不同的参数,实现不同的实验条件,测量得到流量和压力的数据,根据测量的实验数据,画出Flow-Pressure曲线,结果如下表1所示:实验条件实测压力(MPa) 实测流量(M3/h)流阻比(MPa/m3/h)条件1 0.39 0.159 0.80条件2 0.51 0.159 1.06条件3 0.62 0.159 1.29条件4 0.68 0.159 1.41条件5 0.80 0.159 1.64表1 实验结果图2 Flow-Pressure曲线图6 结论1)根据上述的实验结果,可以发现,随着压力和流量的增加,流阻比也相应地增大;2)通过分析实验数据,可以获得一定的规律性的微观流动特性数据,即通过把不同的实验参数变量并入方程式中,可以根据需要精确地预测不同条件下,流体流动时的压力和流量变化规律;3)该测试结果可以作为设计管路时流体传热特性和流动特性的参考,更好地掌握管路中流体的流动特性。

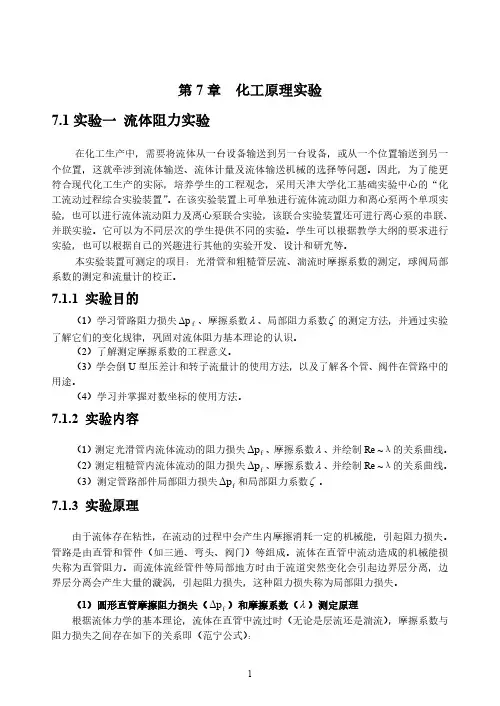

第7章 化工原理实验7.1实验一 流体阻力实验在化工生产中,需要将流体从一台设备输送到另一台设备,或从一个位置输送到另一个位置,这就牵涉到流体输送、流体计量及流体输送机械的选择等问题。
因此,为了能更符合现代化工生产的实际,培养学生的工程观念,采用天津大学化工基础实验中心的“化工流动过程综合实验装置”。
在该实验装置上可单独进行流体流动阻力和离心泵两个单项实验,也可以进行流体流动阻力及离心泵联合实验,该联合实验装置还可进行离心泵的串联、并联实验。
它可以为不同层次的学生提供不同的实验。
学生可以根据教学大纲的要求进行实验,也可以根据自己的兴趣进行其他的实验开发、设计和研究等。
本实验装置可测定的项目:光滑管和粗糙管层流、湍流时摩擦系数的测定,球阀局部系数的测定和流量计的校正。
7.1.1 实验目的(1)学习管路阻力损失f p ∆、摩擦系数λ、局部阻力系数ζ的测定方法,并通过实验了解它们的变化规律,巩固对流体阻力基本理论的认识。
(2)了解测定摩擦系数的工程意义。
(3)学会倒U 型压差计和转子流量计的使用方法,以及了解各个管、阀件在管路中的用途。
(4)学习并掌握对数坐标的使用方法。
7.1.2 实验内容(1)测定光滑管内流体流动的阻力损失f p ∆、摩擦系数λ、并绘制Re ~λ的关系曲线。
(2)测定粗糙管内流体流动的阻力损失f p ∆、摩擦系数λ、并绘制Re ~λ的关系曲线。
(3)测定管路部件局部阻力损失f p ∆和局部阻力系数ζ。
7.1.3 实验原理由于流体存在粘性,在流动的过程中会产生内摩擦消耗一定的机械能,引起阻力损失。
管路是由直管和管件(如三通、弯头、阀门)等组成。
流体在直管中流动造成的机械能损失称为直管阻力。
而流体流经管件等局部地方时由于流道突然变化会引起边界层分离,边界层分离会产生大量的漩涡,引起阻力损失,这种阻力损失称为局部阻力损失。
(1)圆形直管摩擦阻力损失(f p ∆)和摩擦系数(λ)测定原理根据流体力学的基本理论,流体在直管中流过时(无论是层流还是湍流),摩擦系数与阻力损失之间存在如下的关系即(范宁公式):22f u d l p ρλ=∆ (7-1-1) 在一根等径的水平放置的圆形直管上,如果没有外加流体输送机械做功,流体流经一定长度管路引起的阻力损失f p ∆等于此段管路的压力降,即21f p p p p -=∆-=∆ (7-1-2)因此可通过测定两截面的压差得到阻力损失。
流体流动阻力测定的实验一、实验目的及任务1 .学习直管摩擦阻力AP 八直管摩擦系数人的测定方法。
2 .掌握直管摩擦系数人与雷诺数Re 和相对粗糙度之间的关系及其变化规律。
3 .掌握局部摩擦阻力APr 局部阻力系数Z 的测定方法。
4 .学习压强差的几种测量方法和提高其测量精确度的一些技巧。
二、基本原理流体在管路中流动时,由于黏性剪应力和涡流的存在,不可避免地会引起流体压力损耗。
这种 损耗包括流体在流动时所产生的直管阻力损失和局部阻力损失。
1 .直管阻力损失流体流过直管时的摩擦系数与阻力损失之间的关系可用下式表示, l u 2h =九 x 一 x 一 f d 2式中 d 一管径,m ;1 一管长,m ; u —流速,m / s ; 九一摩擦系数。
在一定的流速下,测出阻力损失,按下式即可求出摩擦系数九7 d 2九=h x_x —f 1 u 2阻力损失h f 可通过对两截面间作机械能衡算求出(1-3)P -流体的密度,kg/m 3A f -两截面的压强差,Pa 。
由式(1-4)可知,对于水平等径直管只要测出两截面上静压强的差即可算出h f 。
两截面上静压 强的差可用压差计测出。
流速由流量计测得,在已知管径d 和平均流速u 的情况下,只需测出流体 的温度K 查出该流体的密度p 和黏度〃,则可求出雷诺数Re ,从而得出流体流过直管的摩擦系数人与雷诺数Re 的关系。
2.局部阻力损失阀门、突然扩大、突然缩小、弯头、三通等管件的局部阻力系数可用下式计算对于水平等径直管,z 1=z 2 u 1=u 2, 上式可简化为p 「P 2PA p―f P(1-4)式中p 1-p 2一两截面的压强差, Pa ;(1-1)(1-2)1 2)(1-5)三、实验装置流程和主要设备1.实验装置流程流体流动阻力实验流程如图1-1所示。
