主变与母联定值整定的说明

风电整定计算说明风电场整定计算说明风电场一般由进线、升压变、35kV母线、集电线路、接地变、SVG无功补偿装置、站用变、箱变、风机发电机。

所涉及到的电压风机一般有主变高压侧（220kV、110kV），主变低压侧（35kV），SVG连接变低压侧（10kV），箱变低压侧（690V），站用变低压侧（0.4kV）。

一般风电场一次接线图如下所示：整定计算依据：DL/T 684-2012《大型发电机变压器继电保护整定计算导则》DL/T 584-2007《3kV~110kV电网继电保护装置运行整定规范》GB 14285-2006《继电保护和安全自动装置技术规程》保护装置厂家说明书、设备参数和电气设计图纸整定计算参考资料：《大型发电机组继电保护整定计算与运行技术》高春如《发电厂继电保护整定计算及其运行技术》许正亚《宁夏电网2015年继电保护整定方案及运行说明》关于风电场继电保护整定计算与核算，由于目前风电机组短路电流计算模型尚不成熟，现阶段在保护定值计算中都将将风电场当做负荷对待。

随着风电、光伏对系统的影响越来越大，因此在电网设备选择、校验和继电保护配置整定时，应该考虑风电对故障时短路电流的影响，为此特制定以下原则：1 风电场输电线保护整定原则：风电场输电线：指系统与风电场升压变压器高压侧母线连接的输电线路1.1配置：风电场输电线应为光差保护配置。

整定原则：与其它同电压等级的常规输电线路保护整定原则相同。

1.2 主保护：两侧主保护正常投入；1.3 后备保护：1.3.1 系统侧：后备保护均投入并带方向；方向由母线指向线路，整定原则按照相应规程执行。

1.3.2 风电场侧110kV 及以上线路：单回线零序电流保护、距离后备保护考虑与系统侧其它110kV 馈线适当配合后可投入运行，零序I段退出运行，距离I 段可投入，整定原则按照相应规程执行。

双馈式异步发电机的暂态波形含有非工频的衰减交流分量，导致距离元件、相突变量方向元件及选相元件等工作不正常，使距离I 段保护会超范围动作，建议以双馈式异步发电机为主的风电场送出线路距离I 段退出运行。

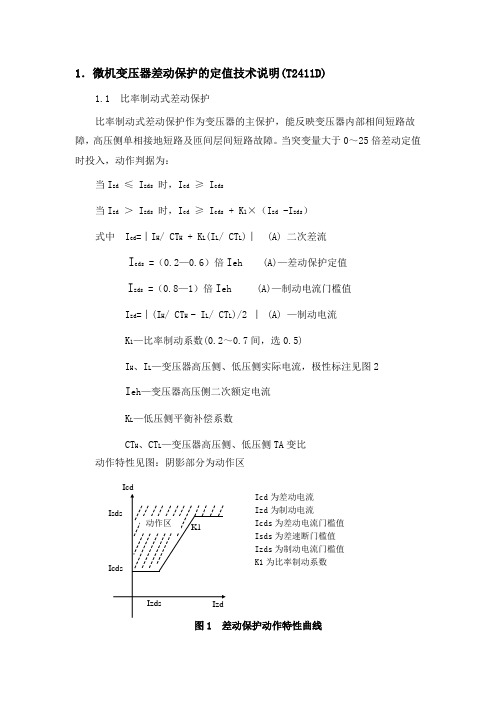

1．微机变压器差动保护的定值技术说明(T2411D)1.1 比率制动式差动保护比率制动式差动保护作为变压器的主保护，能反映变压器内部相间短路故障，高压侧单相接地短路及匝间层间短路故障。

当突变量大于0～25倍差动定值时投入，动作判据为：当I zd ≤ I zds 时，I cd ≥ I cds当I zd ＞ I zds 时，I cd ≥ I cds + K 1×（I zd -I zds ） 式中 I cd =︱I H / CT H + K L (I L / CT L )︱ (A) 二次差流 I cds =（0.2—0.6）倍I eh (A)—差动保护定值I zds =（0.8—1）倍I eh (A)—制动电流门槛值I zd =︱(I H / CT H - I L / CT L )/2 ︱ (A) —制动电流 K 1—比率制动系数(0.2～0.7间，选0.5)I H 、I L —变压器高压侧、低压侧实际电流，极性标注见图2 I eh —变压器高压侧二次额定电流 K L —低压侧平衡补偿系数CT H 、CT L —变压器高压侧、低压侧TA 变比 动作特性见图：阴影部分为动作区图1 差动保护动作特性曲线IcdIcd 为差动电流Izd为制动电流 Icds 为差动电流门槛值 Isds为差速断门槛值 Izds 为制动电流门槛值 K1为比率制动系数1.2 二次谐波闭锁功能设置差电流二次谐波闭锁差动保护的功能，主要是防止变压器的励磁涌流导致差动保护误动作(采用常规保护避开涌流技术比较困难) ，二次谐波制动的判据如下：I cd2 ＞ K2×I cd式中I cd——差动电流的基波分量I cd2——差动电流中的二次谐波分量K2——二次谐波制动系数(0.1～0.4可取0.15)1.3 差动速断保护差流速断保护主要是为了在变压器差动区内发生严重短路故障时快速切除变压器，以确保变压器的安全。

为了保证装置的正确动作,速断电流的定值应按以下原则选取：1) 躲过变压器空载投入或区外故障切除时可能产生的最大励磁涌流；2) 躲过变压器差动区外端部故障时穿越电流造成的最大不平衡电流；3) 以上电流按基波值选取。

编号：XXXX年XX月XXX序号变电站变压器保护更改定值标准化作业指导书批准：年月日审核：年月日编写：年月日作业负责人：作业日期：年月日时至年月日时单位：中卫供电局运维检修部变电运检组1．工作概况1.1 工作班组：保护自动化二班1.2 工作负责人：郭XX1.3 工作班成员：田XX、李XX、王XX1.4 保护装置情况：序号装置型号制造厂家上次检验日期备注1 CSC-326C（第一套）北京四方2011年3月2 CSC-326C（第二套）北京四方2011年3月3 ...1.5工作范围：室内：主控室，1号主变压器保护A屏（GBH326C-12T变压器保护A柜）处；室外：2．工作前准备2.1 工作组织措施人员（职责）分工工作职责工作人员签名工作负责人1）负责本次工作作业指导书的编制。

2）负责检查所准备的工器具及相关材料是否齐备。

3）负责检查工作票所列措施是否正确完备。

4）检查运维（运行）人员所做安全措施是否正确完备。

5）工作前向工作班成员交待工作票所列的工作内容、工作地点、相临的运行设备、危险点、所做安全措施、工作时应注意的事项。

6）工作中对工作班成员的安全进行监护。

7）负责作业现场全过程的生产、人身、设备安全和工作质量。

8）负责继电保护现场工作记录及电子记录的填写，并向运行人员交待有关注意事项。

工作安全员1）协助现场的安全管理。

2）工作中监督工作成员遵守安全规定和现场安全措施，及时纠正不安全行为。

3）协助《安规》的落实和其他各项安全措施的执行。

4）负责检查、督导现场的安全施工和文明施工，并组织对存在问题的整改，有权制止各种违章行为。

5）监督现场安全施工交底的工作落实。

6）监督现场工作人员正确使用安全工器具和劳动防护用品。

工作班成员1）熟悉工作内容、工作流程，掌握安全措施，明确工作中的危险点并履行确认手续。

2）依据工作计划和进度要求，正确、全面、及时地完成工作。

3）依据调试大纲和技术说明书，对装置进行调试，及时向工作负责人汇报工作进度及存在的问题。

主变压器保护整定计算1 主变压器保护1.1 保护配置本文所述变压器，容量在10MV A及以上，电压为35(110)/6.3(10.5)kV，通常是指企业内部总变电所或区域变电所内的变压器。

保护装置配置：差动，过流后备，过负荷，瓦斯，温度。

举例：变压器SF9－25000kV A，35/6.3kV，Yn/D11接线，U k=8%，412.4A/2291A，35kV侧三相短路电流：最大21.5kA，最小17.2kA。

35kV系统中性点经消弧线圈接地；6kV系统不接地，无发电机接入，所供最大电动机4000kW，全压直接起动，起动时间10s。

1.2 保护装置选型及设置原则选用微机型保护装置，保护设置原则如下：∙差动保护与过流后备保护分别设置－分开的微机保护装置和CT；∙差动保护专用保护装置和CT（要求5P20）；∙高压侧过流后备保护(高后备)和过负荷共用一套保护装置和CT （不低于10P10）；∙低压侧过流后备保护（低后备）和过负护共用一套保护装置和CT （不低于10P10）；（注：对于低压侧无电源的终端变电所，低后备可取消）以施赖德保护装置为例：差动保护－T87，过流后备－S40（或S42－带方向保护）。

1.3 整定计算1.3.1 基本设定值a 35kV侧CT一次额定电流I n=600A(二次额定电流I n2=5A)6.3kV侧CT一次额定电流I’n＝3000A(二次额定电流I，‘n2＝5A)b 基本电流I b＝412.4AI’b＝2291Ac 额定初级线电压U np＝35kV额定初级相电压 V np ＝35kV/3 d 额定次级线电压 U ns ＝100V次级零序电压 U nso ＝100/3V e 变压器额定容量 S ＝25MV A f 绕组1额定电压 U n1＝35kV g 绕组2额定电压 U n2＝6.3kV h 绕组1额定电流 I n1＝412.4A i 绕组2额定电流 I n2＝2291A 1.3.2 系统短路数据外部短路时穿越变压器的短路电流：当6kV 侧母线短路时，最大3.974kA ；最小3.798kA （35kV 侧）最大23.33kA ；最小22.3kA （6.3kV 侧）1.3.3保护设定值1） 差动保护87T序号 名称电流 A35kV 6.3kV 1 一、二次侧额定电流I b ，I 'b412.4 2291 2 变压器接线方式 Y∆－113 CT 二次接线方式 Y Y4 CT 一次电流计算值 412.4 22915 CT 一次侧额定值In ，I 'n600 3000 6 CT 变比 120 600 7CT 二次回路额定电流3.437 3.818选用施耐德保护装置T87 a 动作电流I ds 设定 最小动作电流I ds ＝k(2f+∆U+∆m)I n =1.2⨯(2⨯0.1+0.1+0.05)⨯412.4=173.2A=0.29I n考虑返回/动作比(90±5)%，I ds =0.29In/0.85=0.34I n 取I ds =40%In ＝240A (设定范围30%-100%I n )b 计算I d /I t外部短路时出现的最大不平衡电流：I diff ＝(k st k a f+∆U+∆m)I s =(1⨯2.0⨯0.1+0.1+0.05)⨯3974=0.35⨯3974＝1391A外部短路时出现的最大穿透电流：()3974max ==xadjusted tx I IA所以，I d/I t=1391/3974=35%。

定值整定原则及注意事项1.保护配置SGZB-07高压配电保护装置配置有以下保护：定值表如下：➢ 三段式过流保护 ➢ 三种反时限过流保护 ➢ 二段式零序过流保护 ➢ 断相保护➢ 三相不平衡保护 ➢ 低电压保护 ➢ 过电压保护 ➢ 失压保护 ➢零序过压告警➢ 选择性漏电保护 ➢ 电缆绝缘监视保护 ➢ 风电闭锁保护 ➢ 瓦斯闭锁保护 ➢ 过负荷告警 ➢ 相序错误告警 ➢ PT 断线保护 ➢ 温度监测告警➢保护信号未复归闭锁合闸注：●在定值软件表中，实心表示投入，红色表示投跳闸，黄色表示告警。

●在保护器上，“Y”表示投入，“N”表示退出。

●定值表及保护器上的定值除零序电流外，其他均为二次值。

●在保护器上，定值设置后应将相应的控制字投入，否则定值不会生效；控制字不投入建议将定值清0。

2. 定值整定a)保护启动元件本装置过负荷启动元件为静稳破坏元件启动。

按躲开最大负荷电流整定,一般取最大负荷电流的1.1倍。

本装置的过负荷启动元件可设置0.00—99.99s的判断延时，为防止出现频繁过负荷事件，出厂默认设置为30s。

注：该定值应设置，且值小于三段式过流和反时限过流的定值。

b)三段式过流保护包括电流速断保护、两段定时限过流保护。

电流速断也称作过流I段，两段定时限过流也称作过流II段和过流III段。

过流I段用作短路保护，过流II段、过流III段用作后备保护。

一般来说，终端线路只投入速断保护（过流I段），而电源进出线，需要上下级配合，以防止越级跳闸，需要投速断保护（过流I段）和后备保护（过流II段、过流III段）。

速断保护，投入小延时选项（50ms），主要是防止空载投入大型变压器时产生的励磁涌流冲击，使速断保护误动，导致投不上变压器的情况发生。

小延时时间可设置。

一般来说，变压器容量在600KV A以上时，速断保护就要投入50ms的小延时。

定时限过流的延时主要用来保证保护装置的选择性，根据实际电网情况整定。

相邻保护的动作时间，自负荷向电源方向逐级增大。

主变保护定值的计算主变保护通常采用差动保护和整定保护两种方式。

差动保护是最常用的主变保护方式，它通过比较主变高压侧和低压侧电流的差值来实现对主变的保护。

差动保护的整定主要包括整流特性、解流特性和差流定值等。

首先是差动保护的整流特性的计算。

主变保护整定的目的是使差动保护对内部短路故障灵敏，对外部故障具有一定的韧性。

整定中的主要参数是整定系数k，它表示差动保护定值与额定主变容量之比。

k值的选择需要考虑主变的容量、主变的额定电流和保护的动作特性等因素，通常为0.5至1.0之间。

其次是差动保护的解流特性的计算。

解流特性的主要参数是解流系数k_1和解流系数k_2，它们的计算公式分别为：k_1=I_{o1}/I_{d1}，k_2=I_{o2}/I_{d2}。

其中，I_{o1}和I_{o2}分别为关流元件和潜流元件的动作电流，I_{d1}和I_{d2}分别为零序保护和差流保护的整定电流。

解流特性的整定需要根据主变的参数和保护的要求进行选择。

最后是差动保护的差流定值的计算。

差流定值是差动保护中最关键的参数之一，它直接影响到保护的可靠性和动作的灵敏性。

差流定值的计算需要考虑主变的额定容量、额定电流、系统短路电流和保护动作的要求等因素。

根据实际情况，可选择定值为主变额定电流的1%至10%之间。

除了差动保护，主变保护通常还应包括过电压保护、过流保护和接地保护等。

过电压保护的整定需要确定过电压的起动值和动作时间，可以通过系统短路电流和主变绝缘水平等因素进行选择。

过流保护的整定需要考虑主变的负载容量和保护的动作特性，通常选择为主变的额定电流的100%至200%之间。

接地保护的整定需要考虑主变的接地方式和系统的接地电阻，通常选择为主变的额定电流的10%至50%之间。

综上所述，主变保护定值的计算需要考虑多种因素，包括主变的参数、系统的特性和保护的要求等。

根据不同的情况和实际需求，可以采用不同的计算方法和定值方案，以确保主变的安全稳定运行。

定值及整定说明解析
6 定值及整定说明
6.1 YH-B5321、YH-B5322 数字式线路保护装置的整定值清单及说明
控制字1定义：
控制字2定义：
重合闸检同期方式选择说明：
同期电压(Ux)选择说明：
说明：
1．CT、PT变比为保护用变比，整定方法：例，一次侧CT变比为600/5＝120，则整定为120/1000=0.12 ；10KV PT变比10 000/100＝100,则整定为 100/1000=0.10。

2．定值序号及控制字位前置* 标志的为YH-B5321专用，YH-B5322无此功能。

3．以上保护功能中不用功能，只须通过退出相应软压板或控制字即可完全退出，不需再专门特殊设置相应功能的定值。

6.2 YH-B5321、YH-B5322数字式线路保护装置的软压板清单及说明
6 定值及整定说明
6.1 YH-B5350 系列数字式电容器保护装置整定值清单及说明：
***注意：YH-B5352、YH-B5355时为不平衡电流定值，整定范围：0.1～20.0A 控制字1定义：
说明： CT、PT变比为保护用变比，整定方法：例，一次侧CT变比为600/5＝120，则整定为120/1000=0.12 ；10KV PT变比10 000/100＝100,则整定为 100/1000=0.10。

贵州盘南煤炭开发有限责任公司110KV、35KV、10KV以上供电系统各变电所供电系统保护定值计算及取值说明书编制：罗昌华审核：工区区长机电副总：日期：2011年6月20日贵州盘南煤炭开发有限责任公司10KV以上供电系统各变电所（配电点）供电系统保护定值计算及取值说明书一、保护装置简要说明：目前，我公司各变电所采用的综合保护装置系统为：1、河西10KV变电所装设的保护装置为：HRB—11A型数字变电站管理系统装置。

该系列型数字变电站管理系统装置下分为：（1）HRB—11A型数字变电站管理系统装置：HRB-11A数字变电站管理系统适用于110KV及以下变电站。

完成与间隔层设备数据交换、规约处理、中央信号灯功能；通过CANBUS网络接收各模块上传的保护、遥信、遥测、电能量和录波灯信息；转发调度端的遥控、遥调、定值等的远程命令；通过“智能I/O插件“与其他厂家的智能设备接口，它提供标准的RS-232、RS-422或RS-485端口及相应的接口规约；规约处理部分灵活多样，可以连接电台、载波机等设备，完成多种速率的同步、异步通讯，能提供ML2000、CDT、1801、N4F等任意一种或多种规约。

（2）HRB—9623型数字接地变保护测控装置：HRB-9623数字接地变保护测控装置适用于10KV及以下所用变和不要求装设差动保护的电抗器综合保护，主要功能如下：a、两段两相电源保护；速断喝过流保护；b、正序电流速断和负序电流速断保护；c、正序反时限和负序反时限保护;d、过负荷保护；过负荷出口跳闸或告警可选择；e、高压侧零流保护；f、低压侧零流速断和过流保护；g、低压侧零流反时限保护；h、PT断线功能；i、本体保护功能；k、遥测功能：测量电流取自测量CT，可测取有功功率、无功功率、电压、电流、频率和功率因数；l、遥信功能：装置的数宗信号及断路器、储能、隔离刀闸、远方/就地等位置信号上传至变电站层；m、遥控功能：具有分、合断路器及储能功能；n、电镀采集功能：内部具有脉冲电能采集功能；o、具有操作箱、故障录波、控制回路断线检侧合PT断线检测的功能；p、面板上具有汉字液晶显示、简易键盘操作功能，可方便的实现测量跟踪监视、在线修改定值或投退某些保护功能。

解析⽔泥⼚35KV变配电所变压器保护定值的整定解析⽔泥⼚35KV变配电所变压器保护定值的整定摘要：电⼒变压器器是电⼒系统中的重要设备，其安全运⾏关系到⽤电设备能否连续稳定地⼯作。

⽽随着电⼒系统的发展，特别是现在新材料、新⼯艺的发展，变压器容量不断增⼤，对变压器保护的快速性和可靠性也提出了更⾼的要求。

作为电⼒系统重要设备之⼀的变压器，其主保护仍然是传统的差动保护。

差动保护作为变压器的电⽓量主保护，由于变压器的特殊性，变压器保护动作正确率不⾼，拒动、误动事件时有发⽣，随着科技的发展，微机保护成为主要的保护。

本⽂主要对3KV 变电站中变压器的各主要参数的整定进⾏阐述。

关键词：电⼒变压器；差动保护；整定值计算引⾔：在电⼒系统中⼴泛使⽤变压器来升压或降压，电⼒变压器是电⼒系统中不可或缺的重要电⽓设备，其正常运⾏直接关系⽤电设备的安全，变压器在运⾏中，由于各种原因将会导致变压器故障，影响供电的稳定性及安全性。

如果不能即时发现事故并处理，将会对供电可靠性及系统安全运⾏带来严重的影响。

随着电⼒⼯业的不断发展，供电系统运⾏⽅式不断变化，事故原因的多样化 ,使得继电保护定值整定和定值校验⼯作难度⼤，时间长，变压器作为⽔泥⼚配变电所的重要设备，其价格昂贵 ,对电⼒系统的稳定运⾏有着⾄关重要的作⽤ ,因此装设性能良好，动作可靠的保护装置以防⽌事故发⽣，所以变压器保护定值的整定就⾄关重要[3]。

为了鑫晟煤化⼯⽔泥⼚供电的可靠性及稳定性，在此以⽔矿鑫晟煤化⼯⽔泥⼚35KV变配电所变压器的保护为例解析35KV变压器主保护的整定值计算。

鑫晟⽔泥⼚35kV变配电所由鑫晟电⼚内部供电，受电于两回35kV电缆线路，采⽤⼀备⼀⽤，每回满⾜50000kVA容量要求，保证供电的可靠性。

35kV侧为具有两台主变压器的单母线分段式接线[1]。

在35kV设有两台SC9-50/35kV/0.4kV⼩容量所⽤变压器，供变配电所直流操作电源等⽤。

在35kV进线处，均设置有⾼压隔离开关，以满⾜停电检修时安全作业的要求。

110KV 主变压器综合保护整定原则主变差动保护里主要包括有差动速断、比例制动差动、二次谐波系数、平衡系数等定值。

主要计算过程：1、收集主变容量、额定电压、额定电流及TA 变比等参数；2、了解保护装置原理，确认保护是发展变化 高压还是低压侧为基准侧；3、看图确认电流互感器的二次接线方式；4、注意主变投运后带负荷检查电流相量。

举例说明：变压器铭牌额定容量31.5MV A ，TA 二次额定电流5A ，高压侧额定电压110KV ，高压侧TA 变比400/5，低压侧额定电压6.3KV ，低压侧TA 变比3000/5，变压器一次接线方式Y/△-11， TA 二次接线高低压均采用星形接线。

1、变压器额定电流计算：1） 计算变压器各侧额定电流ee e U S I 3= 式中Se －变压器最大额定容量，Ue －计算侧额定电压2） 计算各侧二次额定电流及平衡系数 H LH H e He n I I ..==165.4/80=2.067A M LH M e Me n II ..==??? L LH Le Le n I I ..==2886/600=4.81A 式中：H e I .——高压一次额定电流, He I ——高压二次额定电流H LH n .—高压侧CT 变比,保护定值的确定1、差动电流速断保护按躲过变压器空载投入时励磁涌流和外部短路时流入保护的最大不平衡电流整定一般取： I dz =KI e /n 式中：I dz ：差电流速断的动作电流I e ：为保护基准侧额定电流；德威特公司的差动保护是以低压侧为基准侧）K ：倍数 6300KV A 及以下 7~12 6300~31500KV A 4.5~7.0 40000~120000KV A 3.0~6.0 120000KV A 2.0~5.0 2、纵差保护1） 纵差保护最小动作电流的整定 最小动作电流应大于变压器额定负载时的不平衡电流 I dz.min =K K (K c +ΔU+Δm)I e /n 式中： I e ：变压器的额定电流 n ：电流互感器的变比 K K ：可靠系数，取1.3~1.5K c ：电流互感器的比误差，10P 型取0.03×2，5P 型和TP 型取0.01×2ΔU：变压器调压引起的误差，取调压范围中偏离额定值的最大值Δm：由于电流互感器变比未完全匹配产生的误差，一般取0.05在工程实用整定计算中可选取I dz.min=（0.3~0.5）I e/n。
