ABB定值整定

ABB定位器整定步骤
1、电气连接：+11、-12：控制信号输入端（DC4-20mA,负载电阻Max410欧姆）。

+31、-32：位置反馈输出端子（DC4-20mA，DCS+24V供电）
2、接通气源，定位器的最大供气压力为700Kpa。

3、接通DC4-20mA输入信号。

（定位器的工作电源取自输入信号，由DCS二相
制供电，不能将DC24V直接加到定位器，否则有可能损毁定位器电路）4、检查位置反馈角的安装角度，按住MODE键，并同时点击上或下键，直到显
示代码1.3出来，松开MODE，使用上或下键操作，使执行器分别运行到两终端位置，
5、切换至参数配置菜单，同时按住上和下键，点击ENTER键，等待三秒钟，
计数器从3计数到0.松开上和下键，程序进入P1.0配置菜单。

6、使用上和下键选择定位器安装形式为直行程或角行程。

7、启动自动调节程序，按住MODE键，点击上键一次或多次，直到显示P1.1，
松开MODE键，按ENTER住键三秒直到计数器倒数到0.松开ENTER键，自动调节程序开始运行，顺利结束后显示COMPLETE.
8、存储设定结果，按住MODE键，点击上键一次或多次，直到显示出P1.4，
松开MODE键，用上或下键选择NV_SAVE,若选择CANCEL,此前所做的修改则不保存，按住ENTER键三秒直到计数器倒计数结束后松开。

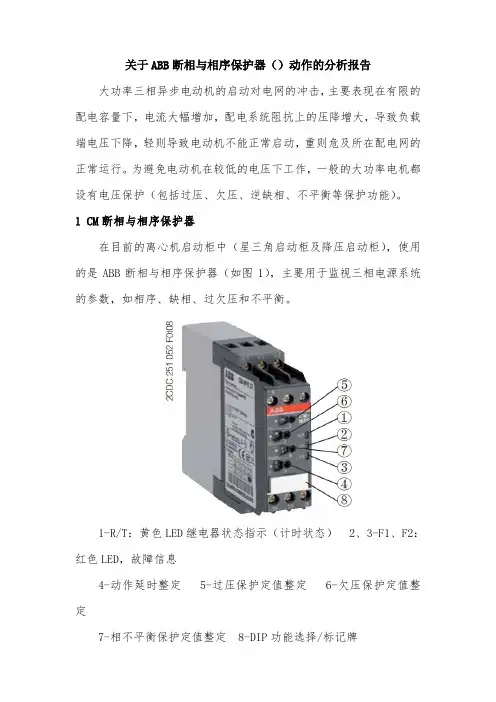

关于ABB断相与相序保护器（）动作的分析报告大功率三相异步电动机的启动对电网的冲击，主要表现在有限的配电容量下，电流大幅增加，配电系统阻抗上的压降增大，导致负载端电压下降，轻则导致电动机不能正常启动，重则危及所在配电网的正常运行。

为避免电动机在较低的电压下工作，一般的大功率电机都设有电压保护（包括过压、欠压、逆缺相、不平衡等保护功能）。

1 CM断相与相序保护器在目前的离心机启动柜中（星三角启动柜及降压启动柜），使用的是ABB断相与相序保护器（如图1），主要用于监视三相电源系统的参数，如相序、缺相、过欠压和不平衡。

1-R/T：黄色LED继电器状态指示（计时状态） 2、3-F1、F2：红色LED，故障信息4-动作延时整定 5-过压保护定值整定 6-欠压保护定值整定7-相不平衡保护定值整定 8-DIP功能选择/标记牌图1 CM2保护整定、动作及指示（见表1、图2）表1 CM保护定值的整定及动作指示1-ON(动作延时，复位瞬时)2-OFF(相序监测功能开启)图2 DIP拨码开关的整定缺相及相序保护缺相及相序保护在保护动作条件满足时，将会瞬时动作，无延时功能。

若要取消相序保护功能，可将DIP拨码开关2至于ON位置，即在无相序保护要求的场合（如三相加热器等）可取消相序保护；对于有转向规定的电动机，则需将DIP拨码开关2至于OFF位置，开启相序保护功能。

3启动及运行过程中常见保护动作及处理方法故障指示故障类型处理方法（建议）备注F1常亮过压保护动作检查过压整定值是否整定合理，如果整定得过低，则可能出现上电时报过压保护。

若保护定值整定无误且保护瞬时动作，可检查DIP拨码开关1是否在ON位置（动作延时），或延时时间是否整定动作过程中可观察R/T指示灯是否闪烁，若动作时无闪烁，则未设定延时（或延时t v=0s），反之有延时；或打。

ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下： MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档过流调节旋钮过载调节旋钮—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明EBZ318H 380 200 349.5 400A 9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P ,Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。

ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？∙框架电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

∙额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

∙额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

∙比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。

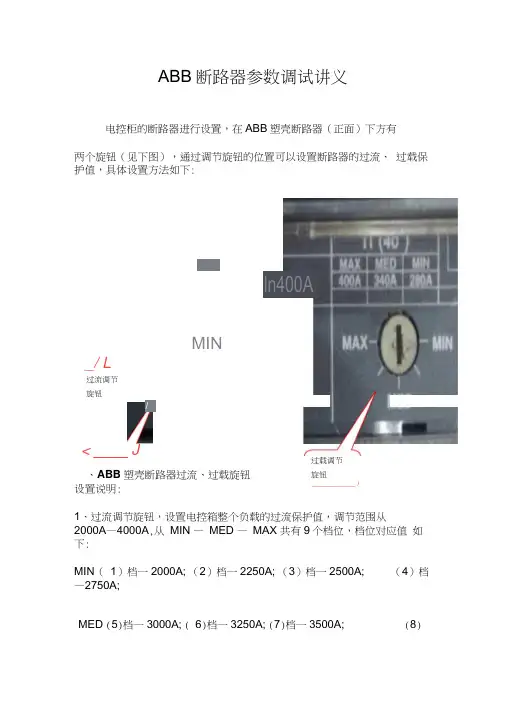

ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有 两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、 过载保护值，具体设置方法如下:_/ L过流调节 旋钮< ____ J、ABB 塑壳断路器过流、过载旋钮设置说明:1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ,从 MIN — MED — MAX 共有9个档位，档位对应值 如下:MIN （ 1）档一2000A; （2）档一2250A; （3）档一2500A; （4）档—2750A;MED (5)档一3000A; ( 6)档一3250A; (7)档一3500A;(8)MINMIN/ln400A过载调节 旋钮_______________）档一3750A;MAX (9)档一4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN (1)档一280A; (2)档一295A; (3)档一310A; (4)档—325A;MED (5)档一340A; (6)档一355A; ( 7)档一370A; (8)档一385A;MAX (9)档一400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流lu、额定电流le、额定电流整定值Ir的含义是什么？•框架电流lu:又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

*额定工作电流le：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

*额定电流整定值Ir:这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

ABB断路器参数调试讲义ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir 的含义是什么？框架电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。

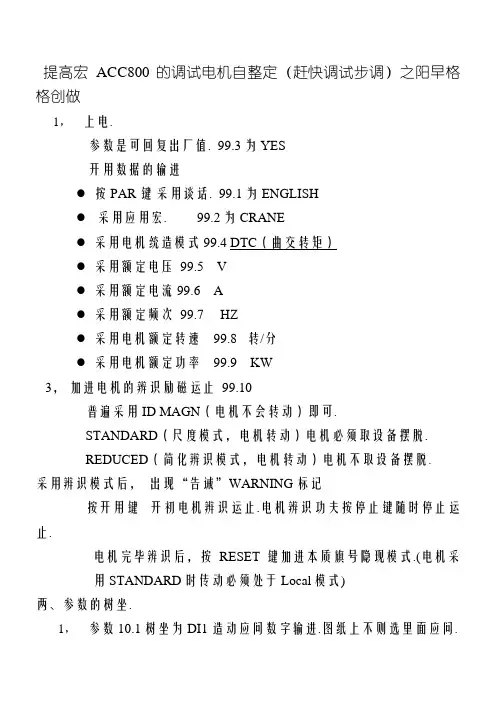

提高宏ACC800的调试电机自整定（赶快调试步调）之阳早格格创做1，上电.参数是可回复出厂值. 99.3为 YES开用数据的输进●按PAR键采用谈话. 99.1为 ENGLISH●采用应用宏. 99.2为 CRANE●采用电机统造模式 99.4 DTC（曲交转矩）●采用额定电压 99.5 V●采用额定电流 99.6 A●采用额定频次 99.7 HZ●采用电机额定转速 99.8 转/分●采用电机额定功率 99.9 KW3，加进电机的辨识励磁运止 99.10普遍采用ID MAGN（电机不会转动）即可.STANDARD（尺度模式，电机转动）电机必须取设备摆脱.REDUCED（简化辨识模式，电机转动）电机不取设备摆脱.采用辨识模式后，出现“告诫”WARNING 标记按开用键开初电机辨识运止.电机辨识功夫按停止键随时停止运止.电机完毕辨识后，按RESET键加进本质旗号隐现模式.(电机采用STANDARD时传动必须处于Local模式)两、参数的树坐.1，参数10.1树坐为DI1 造动应问数字输进.图纸上不则选里面应问.2，参数10.2树坐为整位数字输进不树坐 NOT SEL3，参数10.3树坐为减速运止数字输进不树坐 NOT SEL4，参数10.4树坐为赶快停车数字输进不树坐 NOT SEL5，参数10.5 树坐为上电应问数字输进不树坐 NOT SEL6，参数10.6树坐为共步哀供数字输进不树坐 NOT SEL7，参数10.7 树坐为斩波器障碍数字输进不树坐 NOT SEL 8，—参数10.15战参数10.17，10.18 不树坐 NOT SEL9，参数10.16 树坐为障碍复位数字输进图纸上是几则为几10，参数组13为模拟输进旗号. 不必树坐.11，参数14.1继电器输出1的疑息树坐为 BRAKE LIFT 造动器旗号12，参数14.2继电器输出2的疑息树坐为FAULT 障碍旗号障碍时继电器吸合，上电时障碍继电器释搁.13，参数14.3继电器输出3的疑息树坐为 WATCHDOG-N14，参数组15 为模拟输出旗号. 不必树坐.15，参数组16 为暗号树坐旗号. 不必树坐16，参数组20 树坐极限值.参数20.2运止范畴最大速度参数20.6曲流过压统造器 OFF参数20.7曲流短压统造器 OFF ？参数20.11参数20.12参数20.1317，参数 21.1 此参数不克不迭变动.18，参数 21.2 树坐励磁时间设定值约莫为电机额定功率KW乘上4即为时间值（毫秒）19，参数组23 树坐速度统造的删益，积分，微分时间电机滑好等参数.普遍不举止树坐.20，参数组24 树坐转矩的修坐所需时间.普遍不举止树坐.21，参数组26 树坐电机的补偿电压（仅正在SCALAR模式下不妨树坐）22，参数组27 树坐为造动斩波器参数27.1造动斩波器统造树坐为ON参数27.2激活造动电阻的过载呵护功能树坐为FAULT参数27.3造动电阻的阻值树坐为本质值参数27.4造动电阻的时间常数树坐为300S参数27.5造动电阻的最大连绝造动功率率树坐为电阻功率以上三项不妨不设参数27.6 造动斩波器统造的统造模式树坐为AS GENERATOR23，参数组28树坐电机模型.普遍不必树坐.24，参数组30 树坐障碍功能.普遍不必树坐.25，参数组50 树坐编码器值.参数50.1树坐编码器脉冲数.参数50.2树坐编码器脉冲的估计要领.A计数，B目标参数50.3树坐编码器障碍时变频器的动做树坐为 FAULT.参数50.4树坐编码器监控的延常常间. 不要树坐为0参数50.5树坐编码器的反馈的用途.普遍树坐为TRUE.26，参数组60 当天运止取中部运止的切换.27，参数组61速度监视.普遍不必树坐.28，参数组62转矩监视.普遍不必树坐.29，参数组63赶快停车.普遍不必树坐.30，参数组64提高机模式.参数64.1 树坐为 TRUE 树坐为 STAND ALONE 模式参数64.10 树坐为STEPJOYST或者STEPRADIO参数64.13 64.14 64.15 64.16 分别树坐四档的速度（额定速度的百分比）31，参数组65逻辑处理器参数65.02设为10S 电机停止后电机励磁电流脆持“ON”的时间32，参数组66转矩考证，普遍不必树坐.用于确认正在紧开抱闸战开初提高运止之前传动不妨爆收的转矩33，参数组67 造动器的统造参数67.4 造动再挨开延时不树坐参数67.5参数67.6 5%参数67.7 200MS参数67.8 0.5 造动器本质抬起时间（是电气+板滞延时吗？）参数67.9AUTO TQ MEM 预防正在开用起沉机时被倒推参数67.10 100%34，参数组68功率劣化.普遍不树坐.35，参数组69 给定处理器.参数69.01 最大速度设为电机额定转速参数69.02 3S 正背加速时间参数69.03 3S 反背加速时间参数69.04 2S 正背减速时间参数69.05 2S 反背减速时间36，参数 98 可选模块的激活.参数98.01 RTAC01-SLOT1 脉冲编码器模块采用参数98.02 通讯模块采用参数98.05 RDIO-SLOT2 数字I/O扩展模块1采用尺度应用步调ACS800 的调试一、电机的自整定（赶快调试步调）1.上电参数是可回复出厂值. 99.3为 YES2.脚动输进开用数据.●采用谈话，按PAR键打进统造盘的参数模式树坐.采用99.1为ENGLIAH.●采用应用宏步调 99.2 （程序统造宏，SEQCTRL）●采用电机统造模式 99.4 SCALAR(标量)●采用额定电压 99.5 V●采用额定电流 99.6 A●采用额定频次 99.7 HZ●采用电机额定转速 99.8 转/分●采用电机额定功率 99.9 KW以上树坐完毕后出现“告诫” WARNING 标记对付于仄移机构采用 ID MAGN 即可.采用 ID MAGN后，按开用键电机以整速励磁持绝约20—60S 两、参数的树坐.1.参数10.01树坐为DI1F DI2R（DI1正转，DI2 反转）正反转的采用.2.参数10.03树坐为 REQUEST（用户央供）. （缺省）3.参数 12.01树坐为 DI4，DI5，DI6 多步速的采用.4.参数12.02树坐为电机额定速度的10%，相称于5HZ.档位速度的采用.5.参数12.03树坐为电机额定速度的30%，相称于15HZ.档位速度的采用.6.参数12.04树坐为电机额定速度的60%，相称于30HZ.档位速度的采用.7.参数12.05树坐为电机额定速度的100%，相称于50HZ.档位速度的采用.8.参数14.01树坐为 RUNNING9.参数14.02树坐为 FAULT取造动器相关的参数42.01 树坐为 ON（激活）42.02 树坐为 OFF 造动器的监控42.03 树坐为0.5S 造动器的挨开延常常间42.04 树坐为0.5S 造动器的关合延常常间42.05 树坐为额定速度的6% 造动器关适时电机速度.42.06 树坐为 WARNING42.08 树坐为 100% 以上（造动器释搁时电机转矩）42.09 树坐为（缺省）42.10 树坐为（缺省）10，参数14.03 树坐为不树坐11，参数14.06 14.07 14.08 14.09 为定义继电器输出2，3的吸合释搁时间不树坐12，参数14.10 ---14.15 为定义扩展继电器输出要隐现的传动状态.不树坐13，参数16.04 树坐为图纸采用（障碍复位旗号）14，参数16.06 树坐（是可允许当天统造）15，参数20组极限值树坐参数20.05 Fault 中间曲流母线的过电压统造参数20.06 Fault 中间曲流母线的短电压统造16，参数21.01 树坐电机的开用办法仄移机构为AUTO 起降机构为DC MAGN参数21.03 树坐电机的停止办法树坐为RAMP（斜坡减速停车）17，参数22.01 采用目前的加速/减速时间 ACC/DEC1参数22.02 5S参数22.03 5S18，参数27.01 激活造动斩波器 ON19，参数组42 板滞造动统造参数42.01 ON（激活）参数42.02 OFF参数42.03 0.5S 造动器的挨开延常常间参数42.04 0.5S 造动器的关合延常常间参数42.05 6% 造动器关适时电机速度参数42.06 WARNING。

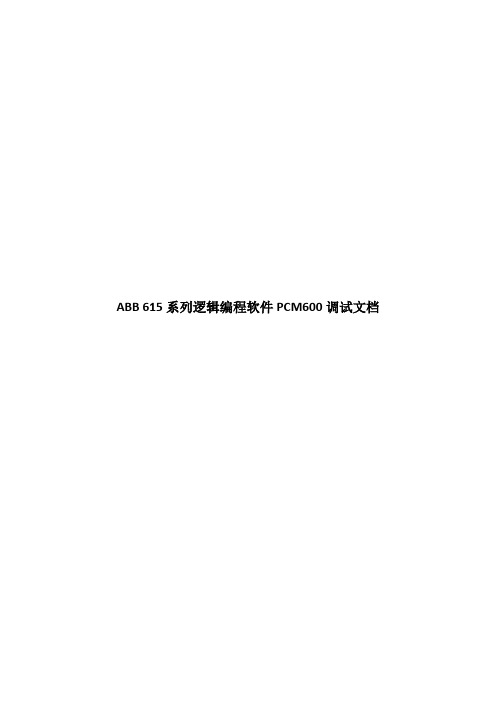

ABB 615系列逻辑编程软件PCM600调试文档目录1、安装 (3)1.1 打开PCM600V2.6安装程序 (3)1.2 按照提示点击“Next”逐步进行安装 (3)1.3 选择相应的组件 (3)1.4 选择安装类型 (3)1.5 按照提示进行软件安装 (4)1.6 安装SQL Server 2008 (4)1.7 完成PCM600安装 (4)1.8 安装链接包 (4)1.9 安装中文包 (5)2、使用 (5)2.1 设置语言 (5)2.2 界面调整 (6)2.3 新建设备 (6)2.4 设置技术键 (9)2.5 读取装置/写入装置 (10)2.6 定值整定 (11)2.7 应用配置 (12)2.8 导入/导出 (13)1、安装1.1 打开PCM600V2.6安装程序1.2 按照提示点击“Next”逐步进行安装1.3 选择相应的组件a.Protection and Control IED Manager PCM600为整定程序，必须勾选；b.Generic IEC61850 IED Connectivity Package是设备IEC61850规约通讯组件，建议勾选；c.Adobe Reader X是说明文档PDF阅读器，若有需要也可以勾选，已经由PDF阅读器则可以不装；d. Wavewin ABB是ABB的故障录波分析软件，视现场情况选择。

1.4 选择安装类型建议选择“Typical”，即典型安装方式。

1.5 按照提示进行软件安装1.6 安装SQL Server 2008PCM600逻辑编程软件依赖于SQL数据库，在安装过程中会自动安装SQL2008并自动命名为。

若已经安装了SQL2008数据库的电脑则会有相应提示，直接采用本电脑的SQL2008数据库即可。

1.7 完成PCM600安装安装完成后，在桌面上会形成一个PCM600的图标1.8 安装链接包每种ABB 615系列装置，都有相应的设备链接包，在使用之前需要先了解现场相应的设备型号，如REF 615/REM 615等，安装相应的设备链接包。

ABB定位器调校步骤说明：1．调校步骤2．1接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求。

2．2接通4~20mA输入信号。

（定位器的工作电源取自输入信号）2．3检查位置反馈杆的安装角度：2．3．1按住MODE键。

2．3．2并同时点击↑或者↓键，直到操作模式代码1.3显示出来。

2．3．3松开MODE键。

2．3．4使用↑或者↓键操作，使执行器分别运行到两个终端位置，会分别显示终端位置的角度，记录两终端角度2．3．5两个终端位置的反馈杆的安装角度应符合下列推荐角度范围：直行程应用范围在-28°------+28°之内。

角行程应用范围在-57°------+57°之内。

全行程角度应不小于25°2．3．6如果角度不在上述范围之内，将执行器先运行到一个终端位置，松开反馈杆上的连接螺丝，调整反馈杆的安装角度，从显示屏上观察，达到要求角度后紧固连接螺丝，然后操作执行器运行到另一个终端位置，检测角度，如果不符则依上述方法调整。

反复调整两个终端位置的角度直到满足要求为止。

2．4切换至配置功能级2．4．1 同时按住↑或者↓键2．4．2 点击ENTER键2．4．3 等待3秒钟，计数器从3计数到2．4．4↑或者↓键4程序自动进入P1._配置栏。

2．5使用↑或者↓键选择定位器安装形式为直行程或角行程角行程安装形式：定位器没有反馈杆，其反馈轴与执行器角位移输出轴同轴心，一般角位移为90°，如用于蝶阀，球阀的双气缸执行器直行程安装形式：定位器必须通过反馈杆驱动定位器的转动轴，一般定位器的角位移小于60°，用于驱动直行程阀门气动执行器。

我厂采用的ABB执行器为直行程安装形式，在参数P1.0里面选择：LINEARC（直行程）2．6启动自动调整程序：2．6．1 按住MODE键。

6．2 并同时点击↑键一次或多次，直到显示出2．6．3 松开MODE键。

2．6．4 按住ENTER键3秒直到计数器倒计数到02．6．5 松开ENTER键，自动调整程序开始运行。

低压电动机保护定值整定1、整定原则1.1、短路保护电机短路时，电流为8~10倍额定电流Ie。

定值推荐取8倍Ie，延时0.2s，如果在启动过程中跳闸，可取9倍Ie。

1.2、堵转保护电机堵转时，电流为4~6倍额定电流Ie。

定值5倍Ie，延时1s。

1.3、定时限保护定时限保护作为堵转后备保护，可取3倍Ie，延时5s。

1.4、反时限保护启动电流设置为1.1Ie，时间常数设置为2s。

电机过载1.2Ie运行时，保护将在49s左右跳闸；2倍Ie电流运行时，保护将在8s左右跳闸；5倍Ie电流运行时，保护将在3秒左右跳闸1.5、欠载保护电机运行在空载情况下，电流长期处于小电流运行情况下，欠载保护可用于报警。

如果运行条件允许，可作用于跳闸，切除空载运行电机，省电。

欠载电流可取0.2Ie，延时10s。

1.6、不平衡保护当电机内部两相短路或缺相时，使电机运行不平衡状态，如果长期运行，则会烧毁电机。

不平衡百分比设置为70%，延时2s1.7、漏电保护需配置专门漏电互感器LCT，漏电电流取0.4A，延时5s，用于跳闸。

1.8、过压保护电压长期过压运行，将影响电机的绝缘，甚至造成短路。

过压值取1.1Ue（Ue 为220v），延时5s。

1.9、欠压保护电压过低将引起电机转速降低，电流增大。

欠压值取0.95Ue（Ue为220v），延时5s。

1.10、TE时间保护用于增安型电机的过载保护。

TE时间取2s。

1.11、工艺联锁保护用于外部跳闸（DCS跳闸），延时0.5s1.12、晃电再起对于重要电机，在系统晃电造成停机，恢复供电后要求电机重启。

晃电电压80%Ue，恢复电压0.95Ue，晃电时间可设置为3s，再起延时设置为1s（用于分批启动。

根据实际情况设置）1.13、电机启动时间在“参数设置”中，根据电机启动过程时间设置，默认为6s。

1.14、额定电流在“参数设置”中，根据电机实际情况设置，110kw电机，额定电流为207A，互感器选择SCT300，参数中额定电流设置为3.5A。

ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下： MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明EBZ318H 380 200 349.5 400A 9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？∙框架电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

∙额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

∙额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

∙比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P ,Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。

提升宏 ACC800 的调试电机自整定（快速调试步骤）1，上电。

参数是否恢复出厂值。

99.3 为 YES启动数据的输入按 PAR 键选择语言。

99.1 为 ENGLISH选择应用宏。

99.2 为 CRANE选择电机控制模式99.4DTC （直接转矩）选择额定电压99.5V选择额定电流99.6A选择额定频率99.7HZ选择电机额定转速99.8转/分选择电机额定功率99.9KW3，进入电机的辨识励磁运行99.10一般选择 ID MAGN （电机不会旋转）即可。

STANDARD （标准模式，电机旋转）电机必须与设备脱离。

REDUCED （简化辨识模式，电机旋转）电机不与设备脱离。

选择辨识模式后，出现“警告” WARNING标志按启动键开始电机辨识运行。

电机辨识期间按停止键随时停止运行。

电机完成辨识后，按 RESET 键进入实际信号显示模式。

(电机选择STANDARD 时传动必须处于Local 模式 )二、参数的设置。

1，参数 10.1设置为 DI1 制动应答数字输入。

图纸上没有则选内部应答。

2，参数 10.2设置为零位数字输入不设置 NOT SEL3，参数 10.3 设置为减速运行数字输入不设置NOT SEL4，参数 10.4 设置为快速停车数字输入不设置NOT SEL5，参数 10.5设置为上电应答数字输入不设置NOT SEL6，参数 10.6 设置为同步请求数字输入不设置NOT SEL7，参数 10.7设置为斩波器故障数字输入不设置NOT SEL8，参数 10.8设置为第二档速度数字输入设置为 EXT DI1.19，参数 10.9 设置为第三档速度数字输入设置为 EXT DI1.210，参数 10.10 设置为第四档速度数字输入设置为EXT DI1.3 11，参数 10.11—参数 10.15 和参数 10.17，10.18不设置NOT SEL 12，参数 10.16 设置为故障复位数字输入图纸上是多少则为多少13，参数组 13 为模拟输入信号。
