电力变压器的继电保护整定值计算--

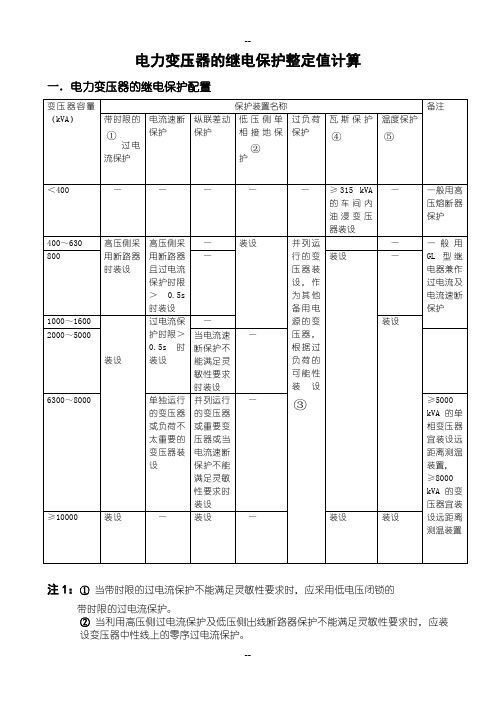

电力变压器的继电保护整定值计算一．电力变压器的继电保护配置注1：①当带时限的过电流保护不能满足灵敏性要求时，应采用低电压闭锁的带时限的过电流保护。
②当利用高压侧过电流保护及低压侧出线断路器保护不能满足灵敏性要求时，应装设变压器中性线上的零序过电流保护。
③低压电压为230/400V的变压器，当低压侧出线断路器带有过负荷保护时，可不装设专用的过负荷保护。
④密闭油浸变压器装设压力保护。
⑤干式变压器均应装设温度保护。
注2：电力变压器配置保护的说明（1）配置保护变压器内部各种故障的瓦斯保护，其中轻瓦斯保护瞬时动作发出信号，重瓦斯保护瞬时动作发出跳闸脉冲跳开所连断路器。
（2）配置保护变压器绕组和引线多相短路故障及绕组匝间短路故障的纵联差动保护或者电流速断保护，瞬时动作跳开所连断路器。
（3）配置保护变压器外部相间短路故障引起的过电流保护或复合电压启动过电流保护。
（4）配置防止变压器长时间的过负荷保护，一般带时限动作发出信号。
（5）配置防止变压器温度升高或冷却系统故障的保护，一般根据变压器标准规定，动作后发出信号或作用于跳闸。
（6）对于110kV级以上中性点直接接地的电网，要根据变压器中性点接地运行的具体情况和变压器的绝缘情况装设零序电流保护或零序电压保护，一般带时限动作作用于跳闸。
注3：过流保护和速断保护的作用及范围①过流保护：可作为本线路的主保护或后备保护以及相邻线路的后备保护。
它是按照躲过最大负荷电流整定，动作时限按阶段原则选择。
②速断保护：分为无时限和带时限两种。
a.无时限电流速断保护装置是按照故障电流整定的，线路有故障时，它能瞬时动作，其保护范围不能超出本线路末端，因此只能保护线路的一部分。
b.带时限电流速断保护装置，当线路采用无时限保护没有保护范围时，为使线路全长都能得到快速保护，常常采用略带时限的电流速断与下级无时限电流速断保护相配合，其保护范围不仅包括整个线路，而且深入相邻线路的第一级保护区，但不保护整个相邻线路，其动作时限比相邻线路的无时限速断保护大一个时间级。
电力变压器的继电保护整定值计算
电力变压器的继电保护整定值计算一．电力变压器的继电保护配置注1：①当带时限的过电流保护不能满足灵敏性要求时，应采用低电压闭锁的带时限的过电流保护。
②当利用高压侧过电流保护及低压侧出线断路器保护不能满足灵敏性要求时，应装设变压器中性线上的零序过电流保护。
③低压电压为230/400V的变压器，当低压侧出线断路器带有过负荷保护时，可不装设专用的过负荷保护。
④密闭油浸变压器装设压力保护。
⑤干式变压器均应装设温度保护。
注2：电力变压器配置保护的说明（1）配置保护变压器内部各种故障的瓦斯保护，其中轻瓦斯保护瞬时动作发出信号，重瓦斯保护瞬时动作发出跳闸脉冲跳开所连断路器。
（2）配置保护变压器绕组和引线多相短路故障及绕组匝间短路故障的纵联差动保护或者电流速断保护，瞬时动作跳开所连断路器。
（3）配置保护变压器外部相间短路故障引起的过电流保护或复合电压启动过电流保护。
（4）配置防止变压器长时间的过负荷保护，一般带时限动作发出信号。
（5）配置防止变压器温度升高或冷却系统故障的保护，一般根据变压器标准规定，动作后发出信号或作用于跳闸。
（6）对于110kV级以上中性点直接接地的电网，要根据变压器中性点接地运行的具体情况和变压器的绝缘情况装设零序电流保护或零序电压保护，一般带时限动作作用于跳闸。
注3：过流保护和速断保护的作用及范围①过流保护：可作为本线路的主保护或后备保护以及相邻线路的后备保护。
它是按照躲过最大负荷电流整定，动作时限按阶段原则选择。
②速断保护：分为无时限和带时限两种。
a.无时限电流速断保护装置是按照故障电流整定的，线路有故障时，它能瞬时动作，其保护范围不能超出本线路末端，因此只能保护线路的一部分。
b.带时限电流速断保护装置，当线路采用无时限保护没有保护范围时，为使线路全长都能得到快速保护，常常采用略带时限的电流速断与下级无时限电流速断保护相配合，其保护范围不仅包括整个线路，而且深入相邻线路的第一级保护区，但不保护整个相邻线路，其动作时限比相邻线路的无时限速断保护大一个时间级。
主变压器定值整定原则
主变保护a.差电流速断保护差电流速断保护的动作电流应按避过变压器空载投入时的励磁涌流和内部故障时的最大不平衡电流来整定。
根据实际经验一般取：Isd =（4～12）Inb/ni （1）式中 Isd －保护装置差动速断定值；Inb －变压器的额定电流（高压侧）；ni －电流互感器变化。
b ．差动保护（1）谐波制动化：根据经验，为可靠地防止涌流误动，当任一相二次谐波与基波之间比值大于15%-20%时，三相差动保护均被闭锁。
（2）最小动作电流Icd应大于额定负载时的不平衡电流，即Icd =Kk （Ktxfwc+ΔU+Δfpn ）Inb/ni （2）式中 Inb 、ni 同（1）式；Kk —可靠系数，取（1.3～1.5）;ΔU —变压器相对于额定电压抽头向上(或下)电压调整范围，ΔU=5%；Ktx —电流互感器同型系数：当各侧电流互感器型号相同时取Ktx=0.5，不同时 取Ktx=1；fwc —电流互感器的允许误差：取fwc=0.1；Δfpn —电流互感器的变化（包括保护装置）不平衡所产生的相对误差取0.1。
一般Icd=（0.2～0.6）Inb/ni （3）（3）制动特性拐点Isl = Inb ／ni （4）Is2 = (1～1.2)Inb ／ni （5）Isl 、Is2可整定为同一点。
（4）最大制动系数K1、K2K1、K2 = Kk （Δfpn+ΔU+0.1）式中符号同（2）式。
K1、K2可整定为相同值，也可整定为：K1 = 1.3（Δfpn+ΔU+0.1） （6）K2 = 1.5（Δfpn+ΔU+0.1） （7）（5）电流调整率的整定计算中压侧调整率= （8） 式中 Unm —中压侧额定电压；Unh —高压侧额定电压；nLHh —高压侧电流互感器变化；nLHm —中压侧电流互感器变化；低压侧整率= ×√3 （注：该调整率不应大于1.99） （9） 式中ULHh 同（8）式UnL —低压侧额定电压；nLHh 同（8）式；Unm*nLHm Unh.*nLHhUnl.nLHL Unh.nLHhnLHL —低压器电流互感受器变化；电流调整率一般不应大于2。
电力变压器的继电保护整定值计算10630
电力变压器的继电保护整定值计算10-6-30电力变压器的继电保护整定值计算一．电力变压器的继电保护配置变压器容量（kVA）保护装置名称备注带时限的①过电流保护电流速断保护纵联差动保护低压侧单相接地保护②过负荷保护瓦斯保护④温度保护⑤＜400 —————≥315kVA的车间内油浸变压器装设—一般用高压熔断器保护400～630 高压高压侧采—装设并列运行—一般用GL800侧采用断路器时装设用断路器且过电流保护时限＞0.5s时装设—的变压器装设，作为其他备用电源的变压器，根据过负荷的可能性装设③装设—型继电器兼作过电流及电流速断保护1000～1600装设过电流保护时限＞0.5s时装设—装设2000～5000当电流速断保护不能满足—灵敏性要求时装设6300～8000单独运行的变压器或负荷不太重要的变压器装设并列运行的变压器或重要变压器或—≥5000kVA的单相变压器宜装设远距离测温装置，≥8000kVA当电流速断保护不能满足灵敏性要求时装设的变压器宜装设远距离测温装置≥10000 装设—装设—装设装设注1：①当带时限的过电流保护不能满足灵敏性要求时，应采用低电压闭锁的带时限的过电流保护。
②当利用高压侧过电流保护及低压侧出线断路器保护不能满足灵敏性要求时，应装设变压器中性线上的零序过电流保护。
③低压电压为230/400V的变压器，当低压侧出线断路器带有过负荷保护时，可不装设专用的过负荷保护。
④密闭油浸变压器装设压力保护。
⑤干式变压器均应装设温度保护。
注2：电力变压器配置保护的说明（1）配置保护变压器内部各种故障的瓦斯保护，其中轻瓦斯保护瞬时动作发出信号，重瓦斯保护瞬时动作发出跳闸脉冲跳开所连断路器。
（2）配置保护变压器绕组和引线多相短路故障及绕组匝间短路故障的纵联差动保护或者电流速断保护，瞬时动作跳开所连断路器。
（3）配置保护变压器外部相间短路故障引起的过电流保护或复合电压启动过电流保护。
（4）配置防止变压器长时间的过负荷保护，一般带时限动作发出信号。
变压器保护定值整定计算方法(一)
变压器保护定值整定计算方法(一)变压器保护定值整定计算介绍变压器是电力系统中重要的设备之一，为了保护变压器的安全运行，需要对其进行定值整定计算。
本文将介绍变压器保护定值整定计算的各种方法。
1. 电压差动保护定值整定计算电压差动保护是变压器保护中常用的一种方法。
其定值整定计算的步骤如下： - 确定距离保护的动作特性； - 确定电流变比和电压变比； - 计算变压器的额定转差电流； - 确定动作电流比和动作时间限定值。
2. 电流差动保护定值整定计算电流差动保护也是一种常用的变压器保护方法。
其定值整定计算的步骤如下： - 确定距离保护的动作特性； - 确定电流变比和电压变比； - 计算变压器的额定转差电流； - 确定主保护和备用保护的整定值，确保主保护在母线故障条件下动作。
过电流保护是保护变压器的常用方法之一。
其定值整定计算的步骤如下： - 确定过电流保护的动作特性； - 确定电流变比； - 计算变压器的额定电流； - 确定过电流保护的动作电流和动作时间。
4. 频率保护定值整定计算频率保护是一种对变压器进行保护的重要方法。
其定值整定计算的步骤如下： - 确定频率保护的动作特性； - 确定额定频率和额定电压； - 确定频率保护的动作频率和动作时间。
5. 温度保护定值整定计算温度保护是对变压器温度进行保护的一种方法。
其定值整定计算的步骤如下： - 确定温度保护的动作特性； - 确定变压器的温度上限； - 确定温度保护的动作温度。
结论变压器保护定值整定计算是保证变压器安全运行的重要环节。
不同保护方法需要根据具体情况进行对应的定值整定计算，以确保变压器在故障发生时能够及时切除故障，并保护设备不受损失。
以上介绍了电压差动保护、电流差动保护、过电流保护、频率保护和温度保护等常见的变压器保护方法的定值整定计算步骤，希望对读者有所帮助。
湿度保护是对变压器湿度进行保护的一种方法。
其定值整定计算的步骤如下： - 确定湿度保护的动作特性； - 确定变压器的湿度上限和下限； - 确定湿度保护的动作湿度。
变压器保护定值整定计算方法
变压器保护定值整定计算方法变压器保护定值整定是指根据变压器的特性和工作条件，确定变压器保护装置的参数及动作数值，以确保变压器在正常工作范围内可靠运行，并在故障发生时及时保护变压器，防止设备损坏和事故扩大。
变压器保护的主要目的是保护变压器免受损坏，确保变压器在正常工作条件下稳定运行。
保护定值的整定是指根据变压器的额定参数和工作条件，计算出保护装置的参数设置值，使其在故障发生时能够及时动作，切断故障电路，保护变压器的安全运行。
变压器保护定值整定的计算方法一般包括以下几个步骤：1. 确定变压器的额定参数：包括额定电压、额定容量、额定电流、短路阻抗等。
这些参数是整定保护定值的基础。
2. 确定保护装置的工作原理和保护特性：不同的保护装置有不同的工作原理和保护特性，需要根据具体情况选择合适的保护装置。
3. 计算保护装置的动作时间：根据变压器的额定参数和工作条件，计算出保护装置的动作时间。
动作时间一般包括故障电流动作时间和过流保护动作时间。
4. 故障电流动作时间的计算：故障电流动作时间是指保护装置在故障电流作用下的动作时间。
根据变压器的短路阻抗和故障电流的大小，可以计算出故障电流动作时间。
5. 过流保护动作时间的计算：过流保护动作时间是指保护装置在过流作用下的动作时间。
根据变压器的额定电流和过流保护装置的参数，可以计算出过流保护动作时间。
6. 考虑保护的可靠性和灵敏性：保护定值的整定要考虑保护的可靠性和灵敏性。
保护定值设置过高会导致保护动作不灵敏，保护定值设置过低又会导致误动作。
因此需要综合考虑保护装置的特性和工作条件，进行合理的整定。
以上是变压器保护定值整定的基本计算方法。
在实际应用中，还需要考虑变压器的具体情况和运行条件，以及保护装置的特性和参数设置等因素，进行综合整定。
同时，还需要定期检查和测试保护装置，确保其正常工作和可靠性。
只有通过科学合理的整定，才能有效保护变压器，提高设备的可靠性和运行安全性。
配网变压器保护定值整定原则
配 网变压器保 护定值整定 原则
黄 书彪
（ 广东 电网汕头澄海供 电局 广东省 汕头市 ５ １ ５ ８ ０ ０ ） 摘 要： 配 网变压器保 护定值 的正确 整定是用户 设备安全和 电网可靠运行 的重要保 障 ， 本 文从保护 的选择 性和可靠 性浅析 了配 网变 压器保护定值整定 的基本 原则， 并从保护 的灵 敏性阐述 了变压器选型 的原因。
Байду номын сангаас
关键词 ： 配网变压器 ； 保护 定值； 整定
中图分 类号 ： Ｔ Ｍ６ ３ 文献标识码 ： Ｂ 文章编号 ： １ ０ ０ ４ — ７ ３ ４ ４ （ ２ ０ １ ３ ） １ ７ — ０ ０ ９ ４ 一 Ｏ １
电力变压器是配电网络 的最重要组成 部分之 一， 而 配网变 压器保 护 定值的正确整定是用户设备安全和电网可靠运行的重要保障。近年来随 着越来越多的大容量变压器 接入到电网， 由于用户变 压器保 护定值整 定 的原因导致保护拒动从而扩 大停 电范围影响 电网供 电的可靠性此类 事 件 时有 发生 ， 而且 随着 电网体制的改革 的推进 ， 用户变压器保护 的定值 整 定工作也随着改革实行用户 自行整定， 供 电局只承担定值入 网审核的 权 限， 所 以配 网变压器的保护定值审核显得尤为重要 。根据南方 电网公 司对于配网变压器标准 设计的最新要求 ， ８ ０ ０ ｋ Ｖ Ａ及 以上的变压器 需要 配 备 电流 速 断 保 护 和 过 流保 护 。下面 就 变 压 器 的整 定 原 则 以及 针 对 配 网 的一些特殊运行方式 从变 压器保护 的选择性和可靠 性 以及作 为变 压器 低压侧单相接地故障保护做 一下阐述 。 电力变压器的速断保护 定值应 可靠地躲过系 统在最大运行 方式下 变压器低压侧三相短路 时的电流值 ，这是基于保护 的选择性的要求 ， 因 为变压器速断保护 的作用是为 了保护变压器变 高侧的线路部 分以及变 压器 自身 的内部故障 ，变压器 的低压侧故障应 由低压侧 的保护切 除， 或 者由低压侧保护 的后备保护即变压器 的过流保护切除。基于这个原则整 定出来的定值需要校 核其在系统最小运行方式 下变压器高压 侧两相短 路时的灵敏系数 ， 按照要求该灵敏 系数不应小于 ２ ， 一般情况下都能满足 这个要求 ， 这里想 特别提 出一个特殊 的方式， 就是在可转供 电的线路上 的变压器 的保护 ， 由于 １ ０ ｋ Ｖ线路转供电运行方式 的改变 ， 相对于变压器 的系统最大和 最小运行方式短路 阻抗将会随着不同线路 的供 电而发 生 很大的变化， 这样 就 有可 能 造 成 按 照躲 变 压器 的 低压 侧 三相 短 路 电 流 的 定值不 能满足 灵敏系数的要求 ， 在这种情况下 ， 应该从 电网的可靠性 侧 重考虑 ， 确 保在最小运行方式 下保护能可靠切除故 障， 而牺 牲变压器 的 选择性。变压器速断保护 的时间定值和变压器所在线路 的电流速断保护 时间配合 ， 应小于所在线路 电流速 断保护动作时 间一个 时间级 ， 并 且按 照上级定值限额， 一般 取 ０ ｓ 。 变压器的过电流保护按可靠躲变压器的额定 电流整定， 一般可靠系 数取 １ ． ３ ， 同时校验 在系统最小运行 方式下 （ 包括最不利运 行状态下） 变 压器低压侧母线两相 短路故障 由足够的灵敏度 。变压器 的过 电流保护时 间和所在线路的过电流保护时间定值配合， 应小于所在线路过电流保护 时间 定 值 一 个 时 间 级 ， 一般取 ０ ． ３ ｓ 。 这里还要特 别提到一点就是变压器 的过 电流保 护应能 同时可 靠切 除变压器低压侧单相接 地故 障。因为作为变压器低压侧单相接地保护的 另一种 方式——在变 压器低压侧 中性 的引出线上装 设专用零序过 流保 护， 需装设保护装置和控制电缆 ， 由于一般用户各车间变 电所分布较散 ， 距高压配 电室又较远 ， 在实用上往往受到 限制 。利用高压侧 的过流保护 兼作低压侧单相接地 保护 ， 不需另加 设备 ， 十分简便 ， 但是 ， 其可行性必 须建立在能够满足保护动作灵敏度 的基础上 。由于变压器低压侧单相接 地保护灵敏度 的计算涉及到不对称短路 的算法 ， 并在很大程度上受变压 器的结和接线方式 的影响 ， 理论上 比较 复杂， 计算也较繁琐 ， 易被忽视 ， 故经 常出现在不能满足灵敏度的情况下就简单地 以变压器过流保护 。 并 且多采用二相二继 电器式接线来兼作低压侧单相接地保护 的情况 ， 给安 全运 行带来 隐患。 根据南网对 于配 网变压器标设的要求， ８ ０ ０ ｋ Ｖ Ａ及 以上 的变压器应采用 ｖ ｎ １ １ 这种连接组别 ，这就是要确保变压器 的过 电流保 护对变压器低 压侧 单相接地故障有足够 灵敏性的要求 。这 里简单根据 Ｙ， ｖ ｎ ０和 Ｄ， ｖ ｎ ｌ １两种不 同连接 组别 的变压器 的 结构特 点分析 一下 原
黄 书彪
（ 广东 电网汕头澄海供 电局 广东省 汕头市 ５ １ ５ ８ ０ ０ ） 摘 要： 配 网变压器保 护定值 的正确 整定是用户 设备安全和 电网可靠运行 的重要保 障 ， 本 文从保护 的选择 性和可靠 性浅析 了配 网变 压器保护定值整定 的基本 原则， 并从保护 的灵 敏性阐述 了变压器选型 的原因。
Байду номын сангаас
关键词 ： 配网变压器 ； 保护 定值； 整定
中图分 类号 ： Ｔ Ｍ６ ３ 文献标识码 ： Ｂ 文章编号 ： １ ０ ０ ４ — ７ ３ ４ ４ （ ２ ０ １ ３ ） １ ７ — ０ ０ ９ ４ 一 Ｏ １
电力变压器是配电网络 的最重要组成 部分之 一， 而 配网变 压器保 护 定值的正确整定是用户设备安全和电网可靠运行的重要保障。近年来随 着越来越多的大容量变压器 接入到电网， 由于用户变 压器保 护定值整 定 的原因导致保护拒动从而扩 大停 电范围影响 电网供 电的可靠性此类 事 件 时有 发生 ， 而且 随着 电网体制的改革 的推进 ， 用户变压器保护 的定值 整 定工作也随着改革实行用户 自行整定， 供 电局只承担定值入 网审核的 权 限， 所 以配 网变压器的保护定值审核显得尤为重要 。根据南方 电网公 司对于配网变压器标准 设计的最新要求 ， ８ ０ ０ ｋ Ｖ Ａ及 以上的变压器 需要 配 备 电流 速 断 保 护 和 过 流保 护 。下面 就 变 压 器 的整 定 原 则 以及 针 对 配 网 的一些特殊运行方式 从变 压器保护 的选择性和可靠 性 以及作 为变 压器 低压侧单相接地故障保护做 一下阐述 。 电力变压器的速断保护 定值应 可靠地躲过系 统在最大运行 方式下 变压器低压侧三相短路 时的电流值 ，这是基于保护 的选择性的要求 ， 因 为变压器速断保护 的作用是为 了保护变压器变 高侧的线路部 分以及变 压器 自身 的内部故障 ，变压器 的低压侧故障应 由低压侧 的保护切 除， 或 者由低压侧保护 的后备保护即变压器 的过流保护切除。基于这个原则整 定出来的定值需要校 核其在系统最小运行方式 下变压器高压 侧两相短 路时的灵敏系数 ， 按照要求该灵敏 系数不应小于 ２ ， 一般情况下都能满足 这个要求 ， 这里想 特别提 出一个特殊 的方式， 就是在可转供 电的线路上 的变压器 的保护 ， 由于 １ ０ ｋ Ｖ线路转供电运行方式 的改变 ， 相对于变压器 的系统最大和 最小运行方式短路 阻抗将会随着不同线路 的供 电而发 生 很大的变化， 这样 就 有可 能 造 成 按 照躲 变 压器 的 低压 侧 三相 短 路 电 流 的 定值不 能满足 灵敏系数的要求 ， 在这种情况下 ， 应该从 电网的可靠性 侧 重考虑 ， 确 保在最小运行方式 下保护能可靠切除故 障， 而牺 牲变压器 的 选择性。变压器速断保护 的时间定值和变压器所在线路 的电流速断保护 时间配合 ， 应小于所在线路 电流速 断保护动作时 间一个 时间级 ， 并 且按 照上级定值限额， 一般 取 ０ ｓ 。 变压器的过电流保护按可靠躲变压器的额定 电流整定， 一般可靠系 数取 １ ． ３ ， 同时校验 在系统最小运行 方式下 （ 包括最不利运 行状态下） 变 压器低压侧母线两相 短路故障 由足够的灵敏度 。变压器 的过 电流保护时 间和所在线路的过电流保护时间定值配合， 应小于所在线路过电流保护 时间 定 值 一 个 时 间 级 ， 一般取 ０ ． ３ ｓ 。 这里还要特 别提到一点就是变压器 的过 电流保 护应能 同时可 靠切 除变压器低压侧单相接 地故 障。因为作为变压器低压侧单相接地保护的 另一种 方式——在变 压器低压侧 中性 的引出线上装 设专用零序过 流保 护， 需装设保护装置和控制电缆 ， 由于一般用户各车间变 电所分布较散 ， 距高压配 电室又较远 ， 在实用上往往受到 限制 。利用高压侧 的过流保护 兼作低压侧单相接地 保护 ， 不需另加 设备 ， 十分简便 ， 但是 ， 其可行性必 须建立在能够满足保护动作灵敏度 的基础上 。由于变压器低压侧单相接 地保护灵敏度 的计算涉及到不对称短路 的算法 ， 并在很大程度上受变压 器的结和接线方式 的影响 ， 理论上 比较 复杂， 计算也较繁琐 ， 易被忽视 ， 故经 常出现在不能满足灵敏度的情况下就简单地 以变压器过流保护 。 并 且多采用二相二继 电器式接线来兼作低压侧单相接地保护 的情况 ， 给安 全运 行带来 隐患。 根据南网对 于配 网变压器标设的要求， ８ ０ ０ ｋ Ｖ Ａ及 以上 的变压器应采用 ｖ ｎ １ １ 这种连接组别 ，这就是要确保变压器 的过 电流保 护对变压器低 压侧 单相接地故障有足够 灵敏性的要求 。这 里简单根据 Ｙ， ｖ ｎ ０和 Ｄ， ｖ ｎ ｌ １两种不 同连接 组别 的变压器 的 结构特 点分析 一下 原
电力变压器的继电保护整定值计算
电力变压器的继电保护整定值计算一．电力变压器的继电保护配置注1：①当带时限的过电流保护不能满足灵敏性要求时，应采用低电压闭锁的带时限的过电流保护。
②当利用高压侧过电流保护及低压侧出线断路器保护不能满足灵敏性要求时，应装设变压器中性线上的零序过电流保护。
③低压电压为230/400V的变压器，当低压侧出线断路器带有过负荷保护时，可不装设专用的过负荷保护。
④密闭油浸变压器装设压力保护。
⑤干式变压器均应装设温度保护。
注2：电力变压器配置保护的说明（1）配置保护变压器内部各种故障的瓦斯保护，其中轻瓦斯保护瞬时动作发出信号，重瓦斯保护瞬时动作发出跳闸脉冲跳开所连断路器。
（2）配置保护变压器绕组和引线多相短路故障及绕组匝间短路故障的纵联差动保护或者电流速断保护，瞬时动作跳开所连断路器。
（3）配置保护变压器外部相间短路故障引起的过电流保护或复合电压启动过电流保护。
（4）配置防止变压器长时间的过负荷保护，一般带时限动作发出信号。
（5）配置防止变压器温度升高或冷却系统故障的保护，一般根据变压器标准规定，动作后发出信号或作用于跳闸。
（6）对于110kV 级以上中性点直接接地的电网，要根据变压器中性点接地运行的具体情况和变压器的绝缘情况装设零序电流保护或零序电压保护，一般带时限动作 作用于跳闸。
注3：过流保护和速断保护的作用及X 围① 过流保护：可作为本线路的主保护或后备保护以及相邻线路的后备 保护。
它是按照躲过最大负荷电流整定，动作时限按阶段原那么选择。
②速断保护：分为无时限和带时限两种。
a. 无时限电流速断保护装置是按照故障电流整定的，线路有故障时，它能瞬时动作，其保护X 围不能超出本线路末端，因此只能保护线路的一部分。
b. 带时限电流速断保护装置，当线路采用无时限保护没有保护X 围时，为使线路全长都能得到快速保护，常常采用略带时限的电流速断与下级无时限电流速断保护相配合，其保护X 围不仅包括整个线路，而且深入相邻线路的第一级保护区，但不保护整个相邻线路，其动作时限比相邻线路的无时限速断保护大一个时间级。
变压器主保护定值整定
电力变压器主保护定值整定计算前言变压器是变电的一个重要部分，包括升压变压器、降压变压器；它的故障会直接导致停电，尤其大型变压器，更会导致大面积停电。
对工业、农业生产造成很大的经济损失，直接影响居民的正常生活。
因此变压器稳定运行是非常重要的。
变压器能否稳定运行，除与变压器本身质量有关外，还与其定值息息相关。
如果定值整定不合理，会造成变压器误动。
下面我就谈谈变压器故障以及其主保护差动、差动速断的整定计算。
一、变压器的故障：各项绕组之间的相间短路油箱内部故障单项绕组部分线匝之间的匝间短路单项绕组或引出线通过外壳发生的单相接地故障引出线的相间短路油箱外部故障绝缘套管闪烁或破坏引出线通过外壳发生的单相接地短路二、变压器不正常工作状态：外部短路或过负荷过电流油箱漏油造成油面降低变压器中性点接地外加电压过高或频率降低过励磁等三、应装设的继电保护装置1、瓦斯保护（反应变压器油箱内部故障和油面降低），容量为800KV A及以上油浸式变压器和容量为400KV A及以上车间内油浸式变压器均应装设瓦斯保护；2、纵联差动保护或电流速断保护（反应变压器绕组和引出线的相间短路，对其中性点直接接地侧绕组和引出线的接地短路以及绕组匝间短路也能起保护作用。
）容量为6300KV A以下并列运行的变压器以及10000KV A以下单独运行的变压器，当后备保护时限大于0.5s时，应装设电流速断保护。
容量为6300KV A及以上、厂用工作变压器和并列运行的变压器、10000KV A及以上厂用备用变压器和单独运行的变压器、以及2000KV A及以上用电流速断保护灵敏性不符合要求的变压器，应装设纵联差动保护。
3、防止励磁涌流影响的方法：二次谐波制动，间断角闭锁，波形对称原理。
大型变压器（500kV及以上）差动保护中防止过励磁影响的方法：五次谐波制动。
四、变压器主保护定值整定计算以下差动保护采用二次谐波制动，以二圈变压器为例,所有计算均为向量和。
变压器保护整定原则
k
r
e
过负荷保护整定原则
定时限过负荷保护 其动作判据为：
I max I gfh t t gfh
（4-2）
式中 I gfh ：整定的高压侧过负荷动作值（A） t gfh ：整定的高压侧过负荷动作时间（s） 正常反时限过负荷保护 I max 1.1I gfh 其动作判据为： 0.14 t t gfh 0.02 I max 1 I gfh 非常反时限过负荷保护 I max 1.1I gfh 其动作判据为： 13.5 t gfh t I max 1 I gfh 超常反时限过负荷保护 I max 1.1I gfh 其动作判据为： 0.14 t t gfh 2 I max 1 I gfh
谢谢
——高压侧接地保护动作时间（s）。
当 I max 1.05I e时 当 I max 1.05I e时
t0
低侧接地保护整定原则
变压器的零序过流保护定值为： IOLdz = Kl * Idzo （7-1）
式中
Kk
——可靠系数，取1.1～1.15；
——变压器低压侧的最大不平衡电流。
I dz 0
灵敏度校验：
Kb
sdzd cdqd
I 0.5I e
式中 I sdzd ——差动速断保护的动作电流； Icdqd ——整定的差动电流起动值； I ——制动电流；
变压器差动保护整定原则
3、二次谐波制动
比率差动利用三相差动电流中的二次谐波作为励磁涌流闭锁判据， 动作方程为： Id 2 Kxb I d （3-1） 式中为A、B、C三相差动电流中的二次谐波，为对应的三相差动 电流，为二次谐波制动系数（0.3~2）。保护采用按相闭锁的方式。
r
e
过负荷保护整定原则
定时限过负荷保护 其动作判据为：
I max I gfh t t gfh
（4-2）
式中 I gfh ：整定的高压侧过负荷动作值（A） t gfh ：整定的高压侧过负荷动作时间（s） 正常反时限过负荷保护 I max 1.1I gfh 其动作判据为： 0.14 t t gfh 0.02 I max 1 I gfh 非常反时限过负荷保护 I max 1.1I gfh 其动作判据为： 13.5 t gfh t I max 1 I gfh 超常反时限过负荷保护 I max 1.1I gfh 其动作判据为： 0.14 t t gfh 2 I max 1 I gfh
谢谢
——高压侧接地保护动作时间（s）。
当 I max 1.05I e时 当 I max 1.05I e时
t0
低侧接地保护整定原则
变压器的零序过流保护定值为： IOLdz = Kl * Idzo （7-1）
式中
Kk
——可靠系数，取1.1～1.15；
——变压器低压侧的最大不平衡电流。
I dz 0
灵敏度校验：
Kb
sdzd cdqd
I 0.5I e
式中 I sdzd ——差动速断保护的动作电流； Icdqd ——整定的差动电流起动值； I ——制动电流；
变压器差动保护整定原则
3、二次谐波制动
比率差动利用三相差动电流中的二次谐波作为励磁涌流闭锁判据， 动作方程为： Id 2 Kxb I d （3-1） 式中为A、B、C三相差动电流中的二次谐波，为对应的三相差动 电流，为二次谐波制动系数（0.3~2）。保护采用按相闭锁的方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器定值整定说明
注：根据具体保护装置不同，可能产品与说明书有不符之处，以实际产品为主。
差动保护
（1）、平衡系数的计算
1
2
3
4
5
侧的二次电流。
如果按上述的基准电流计算的平衡系数大于4，那么要更换基准电流I b，直到平衡系数满足
0.1<K<4；如果无论怎么选取基准电流都不能满足0.1<K<4的要求，建议使用中间变流器
（2）、最小动作电流I op。
0
I op。
0为差动保护的最小动作电流，应按躲过变压器额定负载运行时的最大不平衡电流整定，即：
I op.0=
Na
m)In U
fi(n)
*
Krel(2∆
+
∆
+
式中：
I n 为变压器的二次额定电流，
K rel 为可靠系数，K rel =1.3—1.5；
f i(n)为电流互感器在额定电流下的比值误差。
f i(n)=±0.03（10P ），f i(n)=±0.01（5P ）
ΔU 为变压器分接头调节引起的误差（相对额定电压）；
Δm 为TA 和TAA 变比未完全匹配产生的误差，Δm 一般取0.05。
一般情况下可取：
I op.0=（0.2—0.5）I n 。
（3）
I res.0（4） a I Δm 2=0.05； b 、 式中的符号与三圈变压器一样。
最大制动系数为： K res.max =res
unb.max rel I I K Ires 为差动的制动电流，它与差动保护原理、制动回路的接线方式有关，对对于两圈变压器I res = I s.max 。
比率制动系数：
K= res.max res.0res.max
op.0res.max /I I -1/I I -K
一般取K=0.5。
（5）、灵敏度的计算
在系统最小运行方式下，计算变压器出口金属性短路的最小短路电流I s.min ,同时计算相应的制动电流I res ；在动作特性曲线上查出相应的动作电流I op ；则灵敏系数K sen 为：
K sen = op
I I
要求K sen ≥（6）（7 式中：I K I e （81、低电压的整定和灵敏度系数校验
躲过电动机自起动时的电压整定：
当低电压继电器由变压器低压侧电压互感器供电时，
U op=(0.5～0.6)U n
当低电压继电器由变压器高压侧电压互感器供电时，
U op=0.7U n
灵敏系数校验
低电压继电器的灵敏系数按下式校验
K sen= U op/U r.max/N y
式中
N y为电压互感器变比。
U r.max为计算运行方式下灵敏系数校验点发生金属性相间短路时保护安装处的最高残压要求K sen≥1.3（近后备）或K sen≥1.2（远后备）。
2、负序电压的整定和灵敏系数校验
根
U
K
式中
U k.2或K sen ≥1.2
器。
1
I op K rel*I l. max/K r/N a
式中
K rel为可靠系数，取1.2～1.3。
Kr为返回系数，取0.85～0.95
I l.max为最大负荷电流
N a为电流互感器变比
最大负荷电流I l.max可按以下情况考虑并取最大者：
a 对并列运行的变压器，应考虑切除一台时，余下变压器所产生的过负荷电流，当各台变压器容量相等时，可按下式计算：
I l.max?? m*I n /(m?1)
式中
m为并列运行变压器的最少台数
I n为每台变压器的额定电流
当并列运行的变压器容量不相等时，应考虑容量最大的一台变压器断开后引起的过负荷。
b
I
式中
I?
K ss
c
I
式中
I
I
K rem
d
I
式中
I op
I
e 灵敏系数校验保护的灵敏系数校验可按下式校验
K sen ? I k. min/ I op/ Na
式中
I k. min为后备保护区末端两相金属性短路时流过保护的最小短路电流
2、相间方向元件的整定
1) 三侧有电源的三绕组升压变压器,相间故障后备保护为了满足选择性的要求,在高压侧或中压侧要加功率方向元件,其方向通常指向该侧线路。
2) 高压侧及中压侧有电源或三侧均有电源的三绕组降压变压器和联络变压器，相间故障后备保护为了满足选择性要求，在高压侧或中压侧要加功率方向元件，其方向通常指向变压器，也可以指向本侧母线。
零序方向过流保护
1、I 段零序过流继电器的动作电流应与相邻线路零序过流保护I 段或II 段或快速主保护相配合：
I op.1? K rel K br I op. 0.11
式中
I op.1为零序电流I 段保护动作值
K rel
K br
2、II
式中
I
K rel
K br
3
K
式中
I
I op.0
要求K sen
保护在中、低压侧单相接地故障发告警信号，一般整定为20V<U op<100V
间隙零序电流及零序电压保护
间隙零序的过流保护的整定:
装在放电间隙回路的零序过流保护的动作电流与变压器的零序阻抗、间隙放电的电弧电阻等因素有关，难以计算。
根据经验，保护的一次动作电流可取100A
间隙零序的过压保护的整定：
U 0.max < U op.0 < U set
式中
U op.0为零序电压动作值
U 0.max 为部分在中性点接地的电网中发生单相接地时，保护安装处可能出现的最大零序电压 U set 为用于中性点直接接地系统的电压互感器，在失去接地中性点时发生单相接地，开口三角绕组可能出现的最低电压
建议U op.0=180V
I op ?式中
K rel K r In I op ?式中
K rel K r In TV 1同变压器差动保护各侧额定二次电流的计算
2、闭锁电流的整定
闭锁电流一般应小于故障时本侧的最小二次电流
3、TV 断线“接地方式”定值的整定
由于开口三角电压的变比由系统为中性点直接接地与否来决定，所以 当系统为中性点直接接地方式，则开口三角电压变比为100/3gn
U 时，
“接地方式”控制字整定为1；
当系统为中性点不直接接地系统时，则开口三角电压变比为3/100/3gn U 时，
“接地方式”控制字整定为0。
