空开定值使用说明

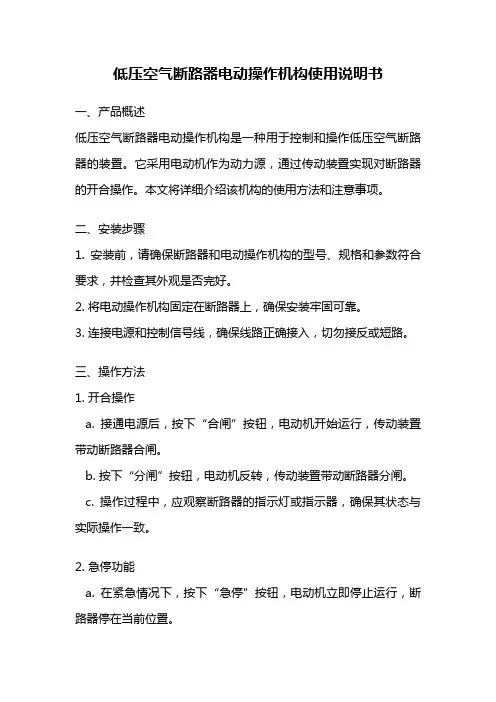

低压空气断路器电动操作机构使用说明书一、产品概述低压空气断路器电动操作机构是一种用于控制和操作低压空气断路器的装置。

它采用电动机作为动力源，通过传动装置实现对断路器的开合操作。

本文将详细介绍该机构的使用方法和注意事项。

二、安装步骤1. 安装前，请确保断路器和电动操作机构的型号、规格和参数符合要求，并检查其外观是否完好。

2. 将电动操作机构固定在断路器上，确保安装牢固可靠。

3. 连接电源和控制信号线，确保线路正确接入，切勿接反或短路。

三、操作方法1. 开合操作a. 接通电源后，按下“合闸”按钮，电动机开始运行，传动装置带动断路器合闸。

b. 按下“分闸”按钮，电动机反转，传动装置带动断路器分闸。

c. 操作过程中，应观察断路器的指示灯或指示器，确保其状态与实际操作一致。

2. 急停功能a. 在紧急情况下，按下“急停”按钮，电动机立即停止运行，断路器停在当前位置。

b. 使用急停功能后，需排除故障并重新启动设备，确保其正常运行。

四、注意事项1. 操作人员应熟悉本操作机构的使用方法和安全规程，避免操作失误或事故发生。

2. 使用前，请检查电源和控制信号线路是否正常，确保接线可靠，切勿出现接反或短路现象。

3. 操作过程中，应及时观察断路器的状态变化，如发现异常情况应及时停机检查。

4. 维护人员应定期对操作机构进行检查和保养，确保其正常运行和安全可靠。

5. 在操作机构维护时，应切断电源，并采取相应的安全措施，防止意外触电或其他事故发生。

五、故障排除1. 若操作机构无法正常工作，请先检查电源和控制信号线路是否接触良好。

2. 若电源和信号线路正常，但机构仍无法工作，可能是电动机故障，需联系售后服务人员进行维修或更换。

3. 在维修过程中，切勿随意拆卸或更换零部件，以免影响产品性能或引起其他故障。

六、保养与维护1. 定期对操作机构进行清洁，以防尘埃等杂物进入影响正常运行。

2. 定期检查传动装置和连接部位的紧固情况，确保其牢固可靠。

真空断路器的保护定值（实用版）目录一、真空断路器保护定值的概念和重要性二、真空断路器保护定值的调整方法三、真空断路器保护定值与电气设备的关系四、真空断路器保护定值的应用案例五、真空断路器保护定值的发展趋势正文一、真空断路器保护定值的概念和重要性真空断路器保护定值是指在电气设备中，通过设置一定的参数值，以确保真空断路器在发生故障时能够及时、准确地切断故障电流，保护电气设备不受损坏。

保护定值是真空断路器保护功能的核心，其设置是否合理直接关系到设备的安全运行。

二、真空断路器保护定值的调整方法1.零序保护功能的设定：在零序菜单中设定需要的零序电源的大小以及需要的零序保护延时。

当不需要投入该功能时，将 act 和 alarm 设置为 x。

2.过流保护功能的设定：根据线路实际计算电流确定，通过设置电流互感器接点，确定过流保护的速断和延时值。

三、真空断路器保护定值与电气设备的关系真空断路器保护定值与被保护的设备和安装地点的电气情况密切相关。

设备的正常运行电流决定了其保护定值的设置，而设备的电气特性又决定了保护定值的具体数值。

因此，在设置保护定值时，需要综合考虑设备的电气特性、安装环境等因素。

四、真空断路器保护定值的应用案例在 40.5kv 真空断路器的保护定值设置中，需要考虑设备的正常运行电流、短路电流、过载电流等因素。

根据这些因素，可以确定保护定值的具体数值，以确保在发生故障时，真空断路器能够及时切断故障电流，保护设备不受损坏。

五、真空断路器保护定值的发展趋势随着电气技术的发展，真空断路器保护定值的设置将更加精确和便捷。

在未来，可能会出现更加智能化的设置方法，以满足不断增长的电气设备保护需求。

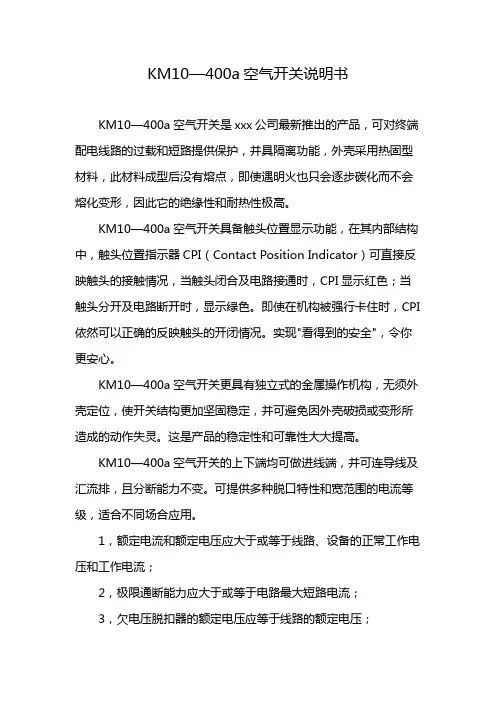

KM10—400a空气开关说明书
KM10—400a空气开关是xxx公司最新推出的产品，可对终端配电线路的过载和短路提供保护，并具隔离功能，外壳采用热固型材料，此材料成型后没有熔点，即使遇明火也只会逐步碳化而不会熔化变形，因此它的绝缘性和耐热性极高。

KM10—400a空气开关具备触头位置显示功能，在其内部结构中，触头位置指示器CPI（Contact Position Indicator）可直接反映触头的接触情况，当触头闭合及电路接通时，CPI显示红色；当触头分开及电路断开时，显示绿色。

即使在机构被强行卡住时，CPI 依然可以正确的反映触头的开闭情况。

实现"看得到的安全"，令你更安心。

KM10—400a空气开关更具有独立式的金属操作机构，无须外壳定位，使开关结构更加坚固稳定，并可避免因外壳破损或变形所造成的动作失灵。

这是产品的稳定性和可靠性大大提高。

KM10—400a空气开关的上下端均可做进线端，并可连导线及汇流排，且分断能力不变。

可提供多种脱口特性和宽范围的电流等级，适合不同场合应用。

1，额定电流和额定电压应大于或等于线路、设备的正常工作电压和工作电流；
2，极限通断能力应大于或等于电路最大短路电流；
3，欠电压脱扣器的额定电压应等于线路的额定电压；
4，过电流脱扣器的额定电流应大于或等于线路的最大负载电流。

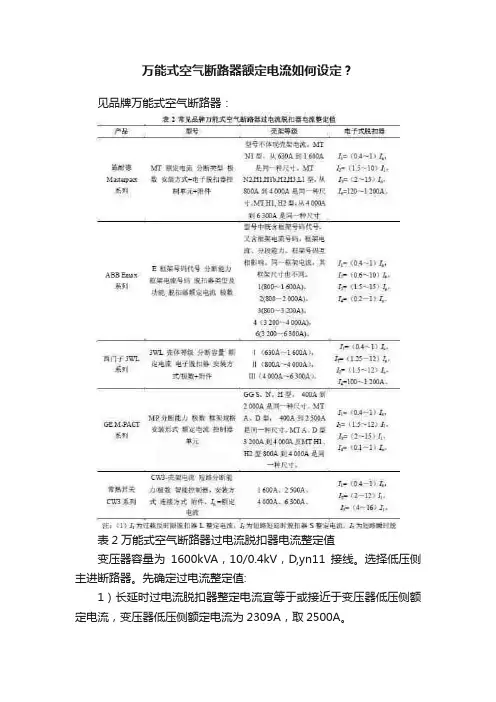

万能式空气断路器额定电流如何设定？
见品牌万能式空气断路器：
表2万能式空气断路器过电流脱扣器电流整定值
变压器容量为1600kVA，10/0.4kV，D,yn11接线。

选择低压侧主进断路器。

先确定过电流整定值:
1）长延时过电流脱扣器整定电流宜等于或接近于变压器低压侧额定电流，变压器低压侧额定电流为2309A，取2500A。

2）短延时过电流整定电流=4×=10000A，短延时时间整定为0.4s。

3）主进断路器与各馈出线的保护电器都装在低压配电屏内，距离不过几米，在此范围内发生短路和接地故障的概率很小，不设置瞬时过电流保护，以避免出线故障时主进断路器无选择性动作。

考虑到日后更换变压器的可能或变压器短暂的过负荷可能，断路器额定电流大于长延时过电流脱扣器整定电流，壳架等级大于等于断路器额定电流。

可根据《工业与民用配电设计手册（第三版）》表2-21选择壳架等级为300A，额定电流为2900A的断路器。

小结：
1）大部分厂家的万能式空气断路器产品的过电流脱扣器为电子式。

2）有的厂家其万能式空气断路器以安培数为壳架等级，有的厂家以编码作为壳架等级的规格，有的厂家型号中不体现壳架等级，有的厂家型号中既有框架代号，又有电流。

这也印证了壳架等级的定义“结构尺寸对几个电流额定值者同”，即壳架等级是断路器尺寸的表征。

3）万能式空气断路器额定电流小于等于壳架等级，即一个壳架等级含多个额定电流。

4）同一厂家，额定电流相同的产品有不同的壳架等级，区别在于壳架等级大的断路器，其尺寸更大，此外，分断能力、使用寿命等参数也有所不同。

来源：网络。

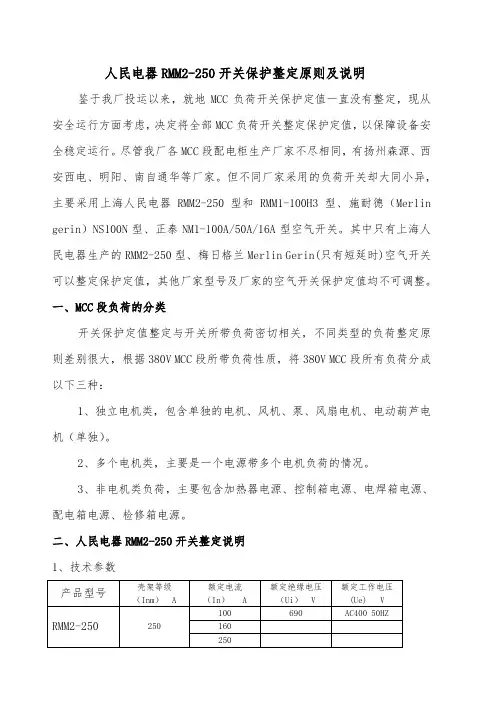

人民电器RMM2-250开关保护整定原则及说明鉴于我厂投运以来，就地MCC负荷开关保护定值一直没有整定，现从安全运行方面考虑，决定将全部MCC负荷开关整定保护定值，以保障设备安全稳定运行。

尽管我厂各MCC段配电柜生产厂家不尽相同，有扬州森源、西安西电、明阳、南自通华等厂家。

但不同厂家采用的负荷开关却大同小异，主要采用上海人民电器RMM2-250型和RMM1-100H3型、施耐德（Merlin gerin）NS100N型、正泰NM1-100A/50A/16A型空气开关。

其中只有上海人民电器生产的RMM2-250型、梅日格兰Merlin Gerin(只有短延时)空气开关可以整定保护定值，其他厂家型号及厂家的空气开关保护定值均不可调整。

一、MCC段负荷的分类开关保护定值整定与开关所带负荷密切相关，不同类型的负荷整定原则差别很大，根据380V MCC段所带负荷性质，将380V MCC段所有负荷分成以下三种：1、独立电机类，包含单独的电机、风机、泵、风扇电机、电动葫芦电机（单独）。

2、多个电机类，主要是一个电源带多个电机负荷的情况。

3、非电机类负荷，主要包含加热器电源、控制箱电源、电焊箱电源、配电箱电源、检修箱电源。

二、人民电器RMM2-250开关整定说明1、技术参数产品型号壳架等级（Inm） A额定电流（In） A额定绝缘电压（Ui） V额定工作电压(Ue) VRMM2-250250 100 690 AC400 50HZ 1602502、过电流脱扣器的型式和功能断路器可带有三种不同形式的智能型过电流脱扣器：基本型过电流脱扣器，bse250基本型过电流脱扣器可对长延时整定电流，短延时整定电流进行设定。

3、保护整定bse250型脱扣器断路器上共有三个旋钮可对智能型过电流脱扣器进行设置：K1为长延时整定电流Ir1的设置K2为长延时整定电流的微调K3为短延时整定电流Ir2的设置三、各种负荷保护整定原则及计算过程、每一步计算值都要填到附表中1、独立电机类1.1首先确定长延时电流Ir1的大小Ir1=1.5IndInd----电机额定电流 (A)Ind=2.0P(A)P---电机功率kw1.2确定K1、K2的大小Ir1=K1*K2*InIn----开关铭牌上的额定电流K1为长延时整定电流Ir1的设置K2为长延时整定电流的微调这样K1、K2的大小确定。

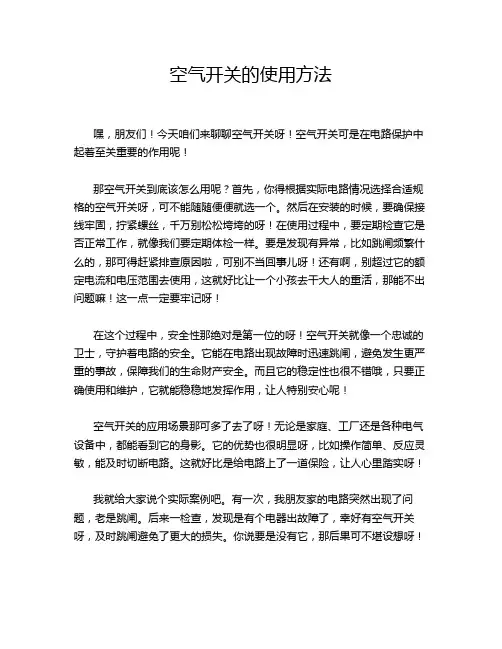

空气开关的使用方法
嘿，朋友们！今天咱们来聊聊空气开关呀！空气开关可是在电路保护中起着至关重要的作用呢！
那空气开关到底该怎么用呢？首先，你得根据实际电路情况选择合适规格的空气开关呀，可不能随随便便就选一个。

然后在安装的时候，要确保接线牢固，拧紧螺丝，千万别松松垮垮的呀！在使用过程中，要定期检查它是否正常工作，就像我们要定期体检一样。

要是发现有异常，比如跳闸频繁什么的，那可得赶紧排查原因啦，可别不当回事儿呀！还有啊，别超过它的额定电流和电压范围去使用，这就好比让一个小孩去干大人的重活，那能不出问题嘛！这一点一定要牢记呀！
在这个过程中，安全性那绝对是第一位的呀！空气开关就像一个忠诚的卫士，守护着电路的安全。

它能在电路出现故障时迅速跳闸，避免发生更严重的事故，保障我们的生命财产安全。

而且它的稳定性也很不错哦，只要正确使用和维护，它就能稳稳地发挥作用，让人特别安心呢！
空气开关的应用场景那可多了去了呀！无论是家庭、工厂还是各种电气设备中，都能看到它的身影。

它的优势也很明显呀，比如操作简单、反应灵敏，能及时切断电路。

这就好比是给电路上了一道保险，让人心里踏实呀！
我就给大家说个实际案例吧。

有一次，我朋友家的电路突然出现了问题，老是跳闸。

后来一检查，发现是有个电器出故障了，幸好有空气开关呀，及时跳闸避免了更大的损失。

你说要是没有它，那后果可不堪设想呀！
总之呀，空气开关真的是太重要啦！我们一定要正确使用它，让它为我们的生活和工作保驾护航呀！。

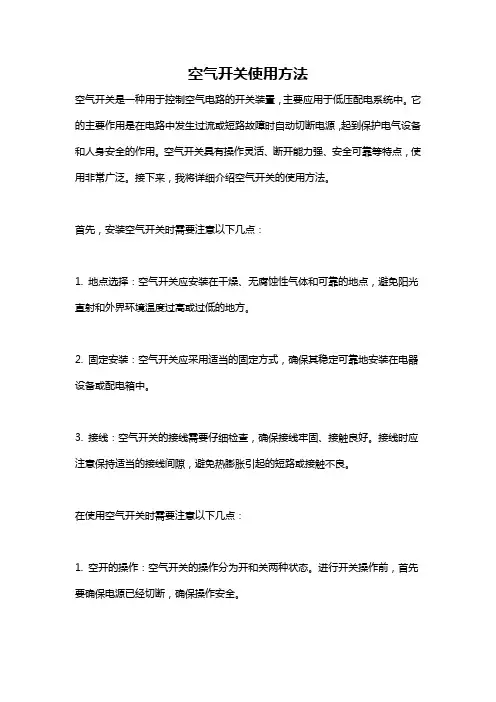

空气开关使用方法空气开关是一种用于控制空气电路的开关装置，主要应用于低压配电系统中。

它的主要作用是在电路中发生过流或短路故障时自动切断电源，起到保护电气设备和人身安全的作用。

空气开关具有操作灵活、断开能力强、安全可靠等特点，使用非常广泛。

接下来，我将详细介绍空气开关的使用方法。

首先，安装空气开关时需要注意以下几点：1. 地点选择：空气开关应安装在干燥、无腐蚀性气体和可靠的地点，避免阳光直射和外界环境温度过高或过低的地方。

2. 固定安装：空气开关应采用适当的固定方式，确保其稳定可靠地安装在电器设备或配电箱中。

3. 接线：空气开关的接线需要仔细检查，确保接线牢固、接触良好。

接线时应注意保持适当的接线间隙，避免热膨胀引起的短路或接触不良。

在使用空气开关时需要注意以下几点：1. 空开的操作：空气开关的操作分为开和关两种状态。

进行开关操作前，首先要确保电源已经切断，确保操作安全。

2. 开关顺序：当需要切断电路时，应先切断电源，然后再操作空气开关。

同样，当需要接通电路时，应先操作空气开关，再接通电源。

3. 保养检查：定期对空气开关进行保养检查是很有必要的，可以保证其正常运行并延长使用寿命。

保养检查包括清洗空气开关表面，检查接线和端子是否紧固可靠，检查操作杆和弹簧是否灵活可靠等。

4. 高温环境：若在高温环境中使用空气开关，应保证空气开关的工作温度范围在设备规定的范围内。

若超过了设备规定的温度范围，应采取降温措施，如增加通风散热装置等。

5. 过载保护：空气开关具有过载保护功能，当电路中发生过载时，空气开关会自动切断电源。

因此，在使用空气开关时要根据所接负载的性质和额定电流来选择合适的空气开关进行使用。

另外，关于空气开关的故障处理方法如下：1. 跳闸故障：当电路中发生过载或短路时，空气开关会自动跳闸，切断电源。

这时可以先检查电路是否存在短路或过载情况，排除故障后可以手动合闸。

2. 接触不良故障：如果发现空气开关接通电源后无法正常闭合，可能是接触不良导致的。

6KV 真空断路器开关的操作说明6KV 厂用电电源开关和给水泵负荷开关采用北京开关厂生产的ZN-10型真空断路器。

额定电压10KV 、额定电流：1250A 、额定短路开断电流：31.5KA 、合闸电机电压：DC220V 。

断路器主要由：真空灭弧室、安装框架、储能装置、操作机构、分合闸弹簧、辅助开关、鸭嘴触头和导电排、二次插头，地刀、操作过电压保护装置、开关动作记数器等设备。

每台小车开关电源侧和负荷侧各有3个动触头（A 、B 、C 三相），进出线导电排呈水平排列。

用于 601a 、601b 、602a 、602b 、061a 、061b 、062a 、062b 、#1、#2机A 、B 给水泵马达开关。

6KV 真空断路器开关分合闸操作，必须遵守下列规定：1.不许带负荷手动合闸。

2.远方操作拒跳，或事故情况下需紧急停电，允许带负荷就地手动跳闸。

3.误合的开关应立即断开，误跳的开关应立即合上。

小车开关机械联锁“五防”： （1）、小车位置联锁——开关合闸时，不可能拉出或推入，防止带负荷拉合开关； （2）、地刀与小车联锁——合上地刀后，不可能将小车推入工作位置，防止带地刀合开关； （3）、地刀与后门联锁——只有合上地刀，后门才能开启，防止误入带电间隔； （4）、二次插头与小车联锁——防止误拔二次插头； （5）、带电显示装置——馈线开关有电通过传感器，灯就亮，警示有电不能操作。

电机分闸弹簧主轴图2：6KV真空断路器开关的操作机构真空断路器的操作机构为弹簧储能式，可以用交流或直流操作（我厂用直流），亦可用手动操作。

电动储能：接通电动机电源，轴套由减速箱中的大蜗轮带动转动，当棘爪进入凸轮上的缺口时，带动储能轴转动，合闸弹簧被拉起而储上能，当合闸弹簧被拉到最高点后被合闸掣子锁住，曲柄上的小连杆传动一小弯板压下微动开关，电机电源切断，“储能指示”显示在面板孔中。

整个储能时间约为20秒。

手动储能：将手柄插入减速箱前方孔内，顺时针摇转约25圈，断路器本身具备防跳跃功能，该功能由一防跳接触器完成。

定值及整定说明解析
6 定值及整定说明
6.1 YH-B5321、YH-B5322 数字式线路保护装置的整定值清单及说明
控制字1定义：
控制字2定义：
重合闸检同期方式选择说明：
同期电压(Ux)选择说明：
说明：
1．CT、PT变比为保护用变比，整定方法：例，一次侧CT变比为600/5＝120，则整定为120/1000=0.12 ；10KV PT变比10 000/100＝100,则整定为 100/1000=0.10。

2．定值序号及控制字位前置* 标志的为YH-B5321专用，YH-B5322无此功能。

3．以上保护功能中不用功能，只须通过退出相应软压板或控制字即可完全退出，不需再专门特殊设置相应功能的定值。

6.2 YH-B5321、YH-B5322数字式线路保护装置的软压板清单及说明
6 定值及整定说明
6.1 YH-B5350 系列数字式电容器保护装置整定值清单及说明：
***注意：YH-B5352、YH-B5355时为不平衡电流定值，整定范围：0.1～20.0A 控制字1定义：
说明： CT、PT变比为保护用变比，整定方法：例，一次侧CT变比为600/5＝120，则整定为120/1000=0.12 ；10KV PT变比10 000/100＝100,则整定为 100/1000=0.10。

带PXR的NRX系列 - IZMX40型低压电力（空气）断路器使用手册系列NRX RF空气断路器型空气断路器使用手册 MN013002SC目录第一部分：简介 (1)目的 (1)安全须知 (1)具备资格的人员 (1)概述 (1)产品标签及标识 (2)断路器概述 (3)抽出式断路器和抽屉座 (3)固定式断路器 (3)第二部分：收货、拆箱和检查 (8)建议使用的工具 (8)断路器的拆箱和检查 (8)断路器的检查 (10)断路器的存放 (10)第三部分：断路器的一般操作及描述 (11)概述 (11)抽出式断路器在抽屉座内的安装 (11)失配联锁保护 (12)抽出式断路器的位置 (12)安装固定式断路器 (14)断路器基本组件 (14)操作机构 (15)手动操作 (15)电动操作 (16)防跳特性 (16)第四部分：断路器特性和附件 (16)概述 (16)灭弧室 (16)电子脱扣系统 (16)基于微处理器的脱扣器 (16)额定值插头 (17)电流互感器 (17)壳架电流模块 (17)脱扣驱动器 (17)固定的高瞬时不可调脱扣 (17)ii带PXR的NRX系列-IZMX40型低压电力（空气）断路器 MN013002SC 2018年9月 使用手册 MN013002SC非自动装置 (17)二次端子和接线图 (18)一般接线说明 (18)附件装置 (19)附件盘 (19)左侧附件盘 (19)右侧附件盘 (19)分励脱扣器（ST） (20)欠压脱扣器（UVR） (20)过电流脱扣开关（OTS） (20)辅助开关 (20)其它内部电气附件 (20)弹簧脱扣器（SR） (20)准备合闸开关（LCS） (20)电动马达 (20)机械附件 (20)未联锁的弹出式机械脱扣指示器 (20)联锁的弹出式机械脱扣指示器 (21)操作计数器 (21)断开钥匙锁 (21)按钮盖 (21)安全停止按钮盖 (21)抽屉座安全挡板 (21)门框 (21)IP55 防尘及防水罩 (21)机械联锁 (21)NRX系列手册 (21)第五部分：抽出式断路器的安装尺寸图 (23)概述 (23)抽出式断路器 (23)第六部分：固定式断路器的安装尺寸图 (39)概述 (39)固定式断路器 (39)带PXR的NRX系列-IZMX40型低压电力（空气）断路器 MN013002SC 2018年9月 iii使用手册 MN013002SC第七部分：检查和维护 (53)概述 (53)一般性建议 (53)何时检查 (53)检查内容 (53)现场功能测试 (53)手动操作功能测试 (54)电气操作功能测试 (54)脱扣器的测试步骤 (54)灭弧栅的检查 (54)一次触头检查 (56)其他修改和/或更换 (56)脱扣器的更换 (56)电流互感器的更换 (56)壳架电流模块的更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56第八部分：故障排除 (56)简介 (56)免责条款及责任限制 (58)iv带PXR的NRX系列-IZMX40型低压电力（空气）断路器 MN013002SC 2018年9月 v带PXR 的NRX 系列-IZMX40型低压电力（空气）断路器 MN013002SC 2018年9月 警告和小心是本手册操作步骤的一部分，用来保护人员安全和设备不受损坏。

真空断路器的保护定值
真空断路器是一种重要的电力设备，广泛应用于电力系统中。

保护定值是指在特定的电流和时间条件下，真空断路器能够正常工作并切断故障电流的最小值。

保护定值的设置对于电力系统的安全运行具有至关重要的作用。

首先，保护定值的设置需要根据电力系统的负荷特性和故障类型来确定。

在电力系统运行过程中，负荷的变化会导致电流的波动，因此需要根据负荷特性来设置保护定值，以保证真空断路器能够正常工作。

同时，不同类型的故障需要不同的保护定值来切断故障电流，例如短路故障和过载故障需要不同的保护定值。

其次，保护定值的设置还需要考虑真空断路器的额定电流和额定短路开断电流。

真空断路器的额定电流是指在额定工作条件下，真空断路器能够正常工作的最大电流值。

额定短路开断电流是指真空断路器能够安全切断的最大短路电流值。

保护定值需要根据真空断路器的额定电流和额定短路开断电流来设置，以保证真空断路器能够在正常工作条件下切断故障电流。

此外，保护定值的设置还需要考虑真空断路器的灵敏度和可靠性。

灵敏度是指真空断路器能够检测到故障电流并切断故障电流的能力。

可靠性是指真空断路器在长期运行过程中能够保持正常工作状态的能力。

保护定值需要根据真空断路器的灵敏度
和可靠性来设置，以保证真空断路器能够及时、准确地切断故障电流。

总之，真空断路器的保护定值是电力系统安全运行的重要保障之一。

保护定值的设置需要考虑多种因素，包括负荷特性、故障类型、额定电流、额定短路开断电流、灵敏度和可靠性等因素。

通过合理设置保护定值，可以有效地保护电力系统和设备的安全运行。

定值整定原则及注意事项1.保护配置SGZB-07高压配电保护装置配置有以下保护：定值表如下：➢ 三段式过流保护 ➢ 三种反时限过流保护 ➢ 二段式零序过流保护 ➢ 断相保护➢ 三相不平衡保护 ➢ 低电压保护 ➢ 过电压保护 ➢ 失压保护 ➢零序过压告警➢ 选择性漏电保护 ➢ 电缆绝缘监视保护 ➢ 风电闭锁保护 ➢ 瓦斯闭锁保护 ➢ 过负荷告警 ➢ 相序错误告警 ➢ PT 断线保护 ➢ 温度监测告警➢保护信号未复归闭锁合闸注：●在定值软件表中，实心表示投入，红色表示投跳闸，黄色表示告警。

●在保护器上，“Y”表示投入，“N”表示退出。

●定值表及保护器上的定值除零序电流外，其他均为二次值。

●在保护器上，定值设置后应将相应的控制字投入，否则定值不会生效；控制字不投入建议将定值清0。

2. 定值整定a)保护启动元件本装置过负荷启动元件为静稳破坏元件启动。

按躲开最大负荷电流整定,一般取最大负荷电流的1.1倍。

本装置的过负荷启动元件可设置0.00—99.99s的判断延时，为防止出现频繁过负荷事件，出厂默认设置为30s。

注：该定值应设置，且值小于三段式过流和反时限过流的定值。

b)三段式过流保护包括电流速断保护、两段定时限过流保护。

电流速断也称作过流I段，两段定时限过流也称作过流II段和过流III段。

过流I段用作短路保护，过流II段、过流III段用作后备保护。

一般来说，终端线路只投入速断保护（过流I段），而电源进出线，需要上下级配合，以防止越级跳闸，需要投速断保护（过流I段）和后备保护（过流II段、过流III段）。

速断保护，投入小延时选项（50ms），主要是防止空载投入大型变压器时产生的励磁涌流冲击，使速断保护误动，导致投不上变压器的情况发生。

小延时时间可设置。

一般来说，变压器容量在600KV A以上时，速断保护就要投入50ms的小延时。

定时限过流的延时主要用来保证保护装置的选择性，根据实际电网情况整定。

相邻保护的动作时间，自负荷向电源方向逐级增大。

ABB空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义ABB空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么? •框架电流Iu：又称为额定不间断电流.指在规定条件下，电器在长期工作制下,各部件的温升不超过规定极限值时所承受的电流值. •额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=（0.4 –1）Ie 可调极限短路分断能力Icu、额定运行短路能力Ics、短时耐受电流Icw的含义·极限短路分断能力Icu：断路器在承受此短路电流时必须可靠的分断短路故障,但不要求断路器未经过维修或更换零件的条件下能继续使用.·额定运行短路能力Ics 断路器在承受此短路电流时必须可靠的分断短路故障，但要求断路器在未经过维修或更换零件的条件下能继续再次使用。

Ics必定小于或等于Icu,一般用Ics = xx ％Icu 表示.·额定短时耐受电流Icw：要求断路器在一定时间内承受一定的短路电流,不损坏并且仍能可靠的执行其功能.短时耐受电流必须给出两个值，一个是时间，一个电流。

比如1S 、45KA，表示1S内可以承受的电流45KA。

施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义Ir—过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值 Isd—短路短延时脱扣电流整定值Tsd—短路短延时脱扣时间整定值过载长延时，短路短延时，短路瞬时脱扣电流整定值1.断路器的整定电流Ir：脱扣器整定到动作的电流值。

真空断路器的保护定值
真空断路器是电力系统中重要的保护设备，其工作原理是在真空环境中，利用金属触头在高压电场中产生的电弧进行切断和接通电路。

为确保真空断路器的稳定运行，必须对其保护定值进行合理设定。

真空断路器的保护定值设定原理主要基于电路的短路电流、故障电流以及设备的额定电流。

在设定保护定值时，需要充分考虑系统的运行状态、设备的特性和电路的参数。

保护定值的设定方法包括以下几点：
1.计算电路的短路电流：根据电路的参数和设备的特性，计算出故障时的短路电流。

2.确定设备的额定电流：根据设备的类型和参数，确定其额定电流。

3.设定保护动作时间：根据系统的需求和设备的特性，设定保护动作的时间。

4.校验保护定值：将设定好的保护定值与实际电路的短路电流进行比较，确保保护装置在故障时能可靠地动作。

在真空断路器中，保护定值的应用主要体现在以下几个方面：
1.过流保护：当电路中的电流超过设备额定电流时，保护装置会立即动作，切断电路，防止设备过热和损坏。

2.短路保护：当电路发生短路时，保护装置会迅速动作，切断电路，防止短路电流对系统造成严重影响。

3.接地保护：当电路出现接地故障时，保护装置会及时动作，切断故障部分，确保系统的安全稳定运行。

总之，真空断路器的保护定值设定是保障电力系统安全稳定运行的关键。

合理的保护定值设定可以有效地防止设备过热、短路等故障，确保系统的正常运行。

本手册适用于:IZM91系列断路器典型抽出式断路器及抽屉座典型固定式断路器（板后连接）典型固定式断路器（板前连接）新一代IZM91低压空气断路器使用手册使用手册 MNXXXXXXSC目录第一部分：简介. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1目的 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1安全须知 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1具备资格的人员 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1产品标签及标识 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2断路器概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3抽出式断路器和抽屉座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3固定式断路器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3第二部分：收货、搬运和检查. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8建议使用的工具 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8断路器的拆箱和检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8断路器的检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10断路器的存放 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10第三部分：断路器的一般操作及描述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11抽出式断路器在抽屉座内的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11失配联锁保护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12抽出式断路器的位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12安装固定式断路器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14断路器的基本组件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14操作机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14手动操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14电动操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15防跳特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15第四部分：断路器特性和附件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16灭弧室 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16电子脱扣系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16基于微处理器的脱扣器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16额定值插头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16电流互感器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16壳架电流模块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17脱扣驱动器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17ii新一代IZM91低压空气断路器使用手册 MNXXXXXXSC 2020年12月 使用手册 MNXXXXXXSC固定的高瞬时不可调脱扣 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17非自动装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17二次端子和接线图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17一般接线说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18附件装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19附件盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19左侧附件盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19右侧附件盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20分励脱扣器（ST） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20欠压脱扣器（UVR） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20过电流脱扣开关（OTS） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20辅助开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20其他内部电气附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20弹簧脱扣器（SR） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20准备合闸开关（LCS） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20电动马达 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20机械附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20未联锁的弹出式机械脱扣指示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20联锁的弹出式机械脱扣指示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21操作计数器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21断开钥匙锁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21按钮盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21安全停止按钮盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21抽屉座安全挡板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21门框 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21IP55 防尘及防水罩 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21机械联锁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21第五部分：抽出式断路器的安装尺寸图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22抽出式抽屉座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22第六部分：固定式断路器的安装尺寸图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35固定式断路器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35新一代IZM91低压空气断路器使用手册MNXXXXXXSC 2020年12月 iii使用手册 MNXXXXXXSC第七部分：检查和维护. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54一般性建议 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54何时检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54检查内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54现场功能测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54手动操作功能测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55电气操作功能测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55脱扣器的测试步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56灭弧栅的检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56一次触头检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57其他改型和/或更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57脱扣器的更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57电流互感器的更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57壳架电流模块的更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57第八部分：故障排除. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58简介 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58免责条款及责任限制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 iv新一代IZM91低压空气断路器使用手册 MNXXXXXXSC 2020年12月 v新一代IZM91低压空气断路器使用手册 MNXXXXXXSC 2020年12月 警告和小心是本手册操作步骤的一部分，用来保护人员安全和设备不受损坏。

真空断路器的保护定值真空断路器的保护定值在电力系统中，真空断路器是一种重要的电力设备，用于实现对电路的保护和控制。

它能够迅速切断电路，以防止电流过载或短路造成的损坏。

而在使用真空断路器时，设置合适的保护定值是非常重要的，因为它直接关系到电力系统的可靠性和安全性。

保护定值对于真空断路器的运行至关重要。

保护定值是指在电路中出现故障时，真空断路器必须切断电路的电流值。

保护定值的设置应该根据电路的设计参数、设备的额定电流和工作条件等因素进行综合考虑。

根据不同的使用要求和环境条件，保护定值可以分为过载保护定值和短路保护定值。

在下文中，我们将重点探讨过载保护定值。

过载保护定值是指真空断路器能够承受的额定电流值。

当电路中的电流超过这个值时，真空断路器将迅速切断电路，以保护电力设备的安全运行。

过载保护定值的设置应该考虑电路的设计容量、导线的材料和截面积以及环境温度等因素。

在实际操作中，我们常常会将过载保护定值设置为电路额定电流的数倍，以提供足够的保护余地。

假设某电路的额定电流为100安培，根据使用要求和环境条件，我们可以选择将过载保护定值设置为150安培。

这意味着当电路中的电流超过150安培时，真空断路器将立即切断电路，以保护电力系统的正常运行。

通过设置适当的过载保护定值，我们可以确保电力设备在电流过载时得到及时的保护，从而避免了电力系统的故障和事故。

为了进一步提高电力系统的安全性和可靠性，我们还可以结合其他保护装置，如熔断器、热保护继电器等，共同起到保护作用。

这些装置可以与真空断路器协作工作，实现对电路的双重保护。

在电力系统中，我们可以采用熔断器和真空断路器组合的方式，以提供更可靠的过载保护。

当电路中的电流超过熔断器的额定电流时，熔断器将首先切断电路，如果熔断器失效或无法及时切断电路，真空断路器将接管切断电流，实现对电路的全面保护。

真空断路器的保护定值是确保电力系统可靠运行的重要参数。

通过合理设置过载保护定值，我们可以及时保护电力设备免受电流过载的损害，并防止电力系统发生故障和事故。
