产品质量检验指导书

  • 格式：doc
  • 大小：151.40 KB
  • 文档页数：12

电梯有限公司 企 业 标 准 版本号：A0 ZG-CS51-2017 发放部门：质管部 持有部门:总经办、质管部

产品质量检验指导书 编制： 审核： 批准：

2017年06月15日发布 2017年07月01日实施 电 梯 有 限 公 司 批 准

QS/ZG 电梯有限公司 第三层次文件 类别：三层管理标准

版本：第A0版 文件主题： 产品质量检验指导书 编号：ZG-CS51-2017 编制部门： 质管部 页码：第 1 页 共 11 页

评 审 会 签 记 录 部门 签字 时间 评审意见

版 本 记 录 版本 更改内容简述 编制 批准 管理单号 发布时间 A0 新编制 2017年6月15日 电梯有限公司 第三层次文件 类别：三层管理标准

版本：第A0版 文件主题： 产品质量检验指导书 编号：ZG-CS51-2017 编制部门： 质管部 页码：第 2 页 共 11 页

1.目的 制订《产品质量检验指导书》，规范产品质量检验，确保产品质量。 2.范围 适用于本公司对外购产品、外协产品、生产过程产品和整机安装的检验和检测。 3.职责 3.1 质管部全面负责产品质量的管理。 3.2 质量责任工程师负责产品的检验和测试工作的质量。 3.3 检验员负责产品质量的检验工作。 4.要求 4.1 原材料、外购件和外协件检验 原材料、外购件和外协件进厂入库前，必须经检验员检验合格后才可记帐入库和发放，未经检验或检验不合格，仓库不得擅自入库和发放。进货物品存放待检区域或做待检标识待受权部门处置。 4.1.1原材料检验 4.1.1.1检查材料“质保单”是否符合国家有关标准，检测数据是否在标准范围之内； 4.1.1.2材料主要尺寸的偏差是否在标准允许范围内； 4.1.1.3外观质量: a)型钢类不允许有较大的变形、弯曲和锈蚀； b)钢板类板表面不得有明显波纹，不允许有锈斑和有害性伤痕； c)不锈钢板面保护膜不得破损、变形，板面严禁划痕和碰伤。 4.1.1.4检验数量 a)批量少于5件（含5件）全检； b)1.2.2批量大于5件抽5件； c)1.2.3笨重件抽检1～2件。 4.1.2外购件检验 4.1.2.1曳引机（有齿、无齿） a)型号和规格应符合生产图纸（定单）的要求； b)合格证和使用说明书及出厂检测报告齐全； c)型式试验报告必须由国家认可检测机构出具并在有效期内； d)电动机型号规格，输出功率、电流等符合定单要求； 电梯有限公司 第三层次文件 类别：三层管理标准

版本：第A0版 文件主题： 产品质量检验指导书 编号：ZG-CS51-2017 编制部门： 质管部 页码：第 3 页 共 11 页

e)曳引轮绳槽工作面法向跳动应不大于1/2000mm； f)制动轮径向跳动应不大于1/3000mm； g)制动装置检查：制动线圈分两组独立电气装置控制，制动器开启迅速，制动动作应可靠、灵活；松闸时闸瓦与制动轮间隙平均值应不大于0.7mm； 杂物电梯应控制在0.02～0.15mm范围之内； h)蜗杆轴轴向间隙：客梯为0.0.5～0.08mm； 货梯为0.0.5～0.12mm； i)蜗轮副啮合间隙：客梯和货梯应控制在0.095～0.19mm； 杂物梯应控制在0.05～0.15mm； j)蜗轮副啮合齿面应不得有胶合，点蚀等现象。啮合痕迹沿齿高方向≥55%， 沿齿长方向≥30%，啮合痕迹应在中间且偏于啮出端； k)蜗杆与电动机的同轴度偏差：刚性联接应不大于0.02mm； 弹性联接应不大于0.10mm； l)试运转检验： Ⅰ)空载运转2小时：运转应平稳且连续运转无故障； Ⅱ）减速箱油温应不大于85°C； Ⅲ）带风机噪声应不大于70db（A），无风机噪声应不大于68db（A）； Ⅳ）箱体分割面、窥孔盖应紧密连接，不允许漏油，蜗杆伸出端每小时渗漏油面积不应超过150cm2。 m)外观质量 Ⅰ)漆层均匀、光亮，外露旋转部件涂黄漆，漆膜粘附应牢固； Ⅱ）附件齐全，紧固件不得松动，外表无损伤； Ⅲ）标牌参数、运转方向箭头标识正确。 n)检验方法: 全检 4.1.2.2 T型导轨 a)型号与规格应符合本公司所提供的要求； b)型式试验报告符合（4.1.2.1.3）条规定； c)检查导轨导向面工作宽度、底面加工面至顶面高度、槽宽、埠宽、连接孔直径、端面至首孔中心线距离、端面至尾孔中心线距离、两连接孔横向孔距和导向面粗糙度等均应符合JG/T5072.1- 1996 《电梯T型导轨》标准中的规定。 电梯有限公司 第三层次文件 类别：三层管理标准

版本：第A0版 文件主题： 产品质量检验指导书 编号：ZG-CS51-2017 编制部门： 质管部 页码：第 4 页 共 11 页

d)检验方法: 按《抽样检验作业指导书》方案抽查。 4.1.2.3空心导轨 a)型号与规格应符合本公司所提供的要求； b)型式试验报告符合（4.1.2.1.1.c）条规定； c)检查导轨导向面工作宽度、导轨高度、板料厚度、连接孔直径、端面至首孔中心距离、端面至尾孔中心线距离、两连接孔横向孔距和导向面粗糙度等均应符合JG/T5072.3- 1996《电梯对重用空心导轨》标准中的规定。 d)检验方法: 按《抽样检验作业指导书》方案抽查。 4.1.2.4门机及层门装置 a)按生产图纸（定单）核对门机及层门型号规格、开门方式，开门宽度、数量等主要参数值； b)按生产图纸（定单）检查门机架组件、上坎组件、驱动臂组件、撑架组件及层门上坎、门挂板连接孔距等相关尺寸应符合要求； c)门锁装置符合标准要求，开启灵活可靠； d)零部件外表漆层光亮，无磕碰伤、无脱落等异常现象； e)附件、紧固件齐全； f)出厂合格证、说明书及门锁型式试验报告（符合4.1.2.1.1.c条规定）资料齐全。 g)检验方法: Ⅰ)门机全检； Ⅱ)层门装置按《抽样检验作业指导书》方案抽查。 4.1.2.5限速器 a) 型号规格应符合本公司所提供的要求； b) 合格证和使用说明书及出厂调试报告齐全； c）型式试验报告必须由国家认可检测机构出具并在有效期内； d）安全开关动作灵活可靠，触点符合安全要求； e）动作速度应符合GB7588-2003《电梯制造与安装安全规范》第（9.9）条规定； f）动作部件铅封有效，绳轮外圈部位涂黄漆； h）零件齐全，外表无损伤。 i)检验方法: 全检并检测动作速度。 4.1.2.6安全钳（渐进式、瞬时式） 电梯有限公司 第三层次文件 类别：三层管理标准

版本：第A0版 文件主题： 产品质量检验指导书 编号：ZG-CS51-2017 编制部门： 质管部 页码：第 5 页 共 11 页

a)型号与规格应符合本公司所提供的要求； b)合格证和使用说明书及出厂调试报告等资料齐全； c)型式试验报告必须由国家认可检测机构出具并在有效期内； d)零件安装孔、孔距符合图纸要求； e)外表质量符合（4.1.2.1.3.a）条规定。 f)检验方法: 全检。 4.1.2.7缓冲器（液压缓冲器、聚氨酯缓冲器） a)型号与规格应符合本公司所提供的要求； b)合格证和使用说明书及出厂调试报告等资料齐全； c）型式试验报告必须由国家认可检测机构出具并在有效期内； d）安装孔、孔距符合图纸要求； e）安全复位开关应符合（4.1.2.1.5.d）条规定； f) 零件外表质量符合（4.1.2.1.3.a）条规定。 g)检验方法: 全检。 4.1.2.8电脑主板、变频器及（PLC机） a)型号与规格及主参数应符合本公司所提供的要求； b)合格证和使用说明书及出厂检测报告资料齐全； c)零件外表质量符合（4.1.2.1.3.a）条规定； d)性能检测符合相关要求。 e)检验方法: 全检。 4.1.2.9操纵箱和召唤盒 a)型号与规格及主参数应符合本公司所提供的要求； b)合格证和使用说明书及出厂检测报告资料齐全； c)零件外表质量符合（4.1.2.1.3.a）条规定； d)性能检测符合相关要求。 e)检验方法: 全检。 4.1.2.10电气元件及电线器材类 a)型号与规格应符合本公司所提供的要求； b)合格证及出厂检测报告等资料齐全； 电梯有限公司 第三层次文件 类别：三层管理标准

版本：第A0版 文件主题： 产品质量检验指导书 编号：ZG-CS51-2017 编制部门： 质管部 页码：第 6 页 共 11 页

c)外表无损伤、绝缘层上所标型号规格数量字迹清晰； d)线径、绝缘层厚度、铜线根数是否符合国家标准要求； e)开关按钮灵活无阻卡，接线标志清晰。 f)检验方法: 按《抽样检验作业指导书》方案抽查。 4.1.2.11焊接材料质量控制 a)生产厂家通过质量体系认证，产品符合国家标准； b)合格供方必须提供出厂检验合格证及相关检测数据； c)焊接材料直径、药皮层厚度均应符合标准规定； d)防潮保护牢固无破损，药皮层干燥光滑无开裂、脱落及霉变等异常现象。 e)检验方法: 按《抽样检验作业指导书》方案抽查 4.1.3外协件检验 4.1.3.1绳轮和地坎 a)尺寸精度和材质均应符合本公司技术要求； b)外表无弯曲变形、铸件光洁无毛刺等异常现象。 c)检验方法: 按《抽样检验作业指导书》方案抽查。 4.1.3.2油漆喷涂喷塑（壁板类产品） a)喷塑颜色应符合本公司图纸要求； b)喷塑纹理均匀，纹理无明显差异； c)同批零件无色差，无漏喷现象； d)涂膜层厚度符合要求，无剝落起皮等异常现象； e)产品到运输到货后表面无划痕、碰伤、凹陷、凸起现象。 f)检验方法: 按《抽样检验作业指导书》方案抽查 4.1.3.3镀锌加工 a)零件表面镀锌质量符合加工要求； b)零件表面无漏镀部位； c)镀锌层均匀，无脱落，起泡等现象。 d)检验方法: 按《抽样检验作业指导书》方案抽查。 4.2产品装配质量控制 4.2.1电梯、扶梯和杂物梯控制柜装配、调试

合集下载

【质量】OQC出货检验作业指导书,实例

【质量】OQC出货检验作业指导书,实例

【质量】OQC出货检验作业指导书，实例！导读OQC即英文OutgoingQuality Control，中文意思为成品出厂检验/出货品质稽核/出货品质检验/ 出货品质管制。

成品出厂前必须进行出厂检验，才能达到产品出厂零缺陷、客户满意零投诉的目标。

其检验项目包括：成品包装检验：包装是否牢固、是否符合运输要求等。

成品标识检验：商标批号是否正确。

成品外观检验：外观是否破顺、开裂、划伤等。

成品功能性能检验。

批量合格则放行，不合格应及时返工或返修，直至检验合格。

OQC主要针对出货品的包装状态、防撞材料、产品识别/安全标示、配件(Accessory Kits)、使用手册/ 保证书、附加软体光碟、产品性能检测报告、外箱标签等，做一全面性的查核确认，以确保客户收货时和约定内容符合一致，以完全达标的方式出货。

OQC阶段的品检着重是「抽样检查」，当然，对高单价或高品级的产品，在OQC阶段对产品的整体状况(主体产品本身、配件、使用手册& 保证书、标示标签、包装等)再次进行全检(100% 全数检验)亦有其必要性。

OQC作业指导书1.目的：规范出货检验作业，确保产品正常出货，满足客户要求。

2.范围：出货产品的检验。

3.工作职责PMC：依据客户需求通知相关人员做好出货准备和派车；OQC：依据PMC的出货排程和产品标准进行检验；我们延伸一下，对职责进行了展开，供大家参考。

OQC岗位职责一：1、根据检验标准、样品、图纸或客户要求之标准进行成品及出货检验，对产成品进仓品质及出货的产品品质负责；2、根据客户要求或产品需要而需性能测试的产品，抽样交理性测试员，并跟进检验结果；3、负责将外观、尺寸、实配检验结果与性能测试结果结合填写在《成品检验报告单》与《OQC出货检验报告单》上；4、产成品进仓后，需监督仓库对仓存条件、化学反应及有效库存期限的控制，提前做好预防工作。

对库存产品的质量鉴定负责；5、负责周、月统计报告与分析，并确保其准确性与上交及时性；6、保持各部门的良好沟通；7、负责监督及维护现场7S执行情况；8、承接上级交给临时任务。

首件检验要求指导书

首件检验要求指导书

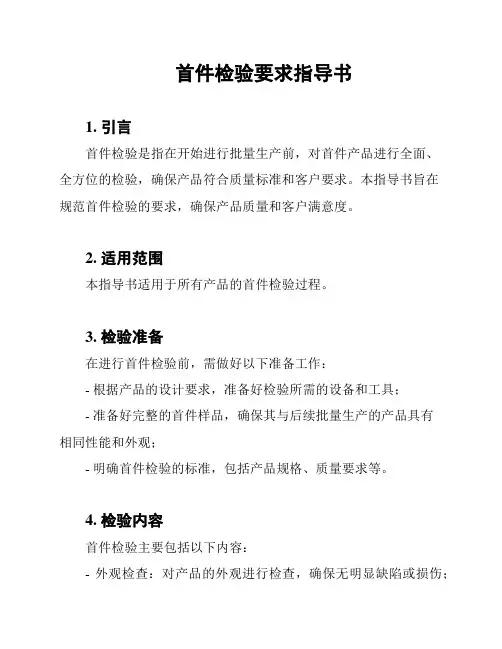

首件检验要求指导书1. 引言首件检验是指在开始进行批量生产前，对首件产品进行全面、全方位的检验，确保产品符合质量标准和客户要求。
