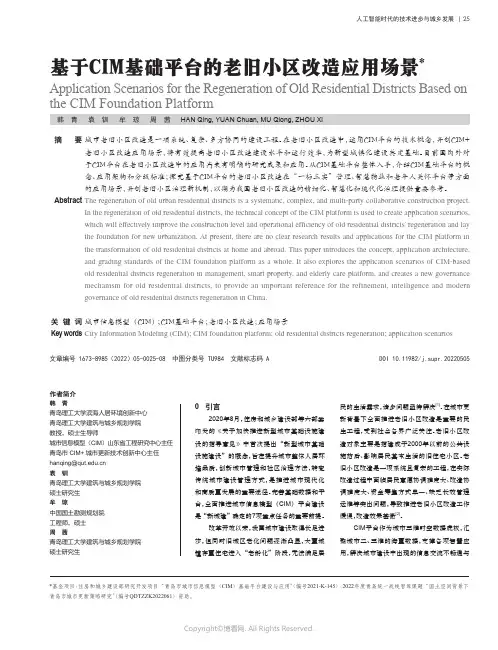

人工智能时代的技术进步与城乡发展 | 25Application Scenarios for the Regeneration of Old Residential Districts Based on the CIM Foundation Platform基于CIM基础平台的老旧小区改造应用场景*韩 青 袁 钏 牟 琼 周 茜 HAN Qing, YUAN Chuan, MU Qiong, ZHOU Xi城市老旧小区改造是一项系统、复杂、多方协同的建设工程。
在老旧小区改造中，运用CIM平台的技术概念，开创CIM+老旧小区改造应用场景，将有效提高老旧小区改造建设水平和运行效率，为新型城镇化建设奠定基础。
目前国内外对于CIM平台在老旧小区改造中的应用尚未有明确的研究成果和应用。
从CIM基础平台整体入手，介绍CIM基础平台的概念、应用架构和分级标准；探究基于CIM平台的老旧小区改造在“一标三实”管理、智慧物业和老年人关怀平台等方面的应用场景，开创老旧小区治理新机制，以期为我国老旧小区改造的精细化、智慧化和现代化治理提供重要参考。
The regeneration of old urban residential districts is a systematic, complex, and multi-party collaborative construction project.In the regeneration of old residential districts, the technical concept of the CIM platform is used to create application scenarios, which will effectively improve the construction level and operational efficiency of old residential districts' regeneration and lay the foundation for new urbanization. At present, there are no clear research results and applications for the CIM platform in the transformation of old residential districts at home and abroad. This paper introduces the concept, application architecture, and grading standards of the CIM foundation platform as a whole. It also explores the application scenarios of CIM-based old residential districts regeneration in management, smart property, and elderly care platform, and creates a new governance mechanism for old residential districts, to provide an important reference for the refinement, intelligence and modern governance of old residential districts regeneration in China.城市信息模型（CIM）；CIM基础平台；老旧小区改造；应用场景City Information Modeling (CIM); CIM foundation platform; old residential districts regeneration; application scenarios文章编号 1673-8985（2022）05-0025-08 中图分类号 TU984 文献标志码 A DOI 10.11982/j.supr.20220505摘 要Abstract 关 键 词Key words 作者简介韩 青青岛理工大学滨海人居环境创新中心青岛理工大学建筑与城乡规划学院教授，硕士生导师城市信息模型（CIM ）山东省工程研究中心主任青岛市CIM+城市更新技术创新中心主任***************.cn 袁 钏青岛理工大学建筑与城乡规划学院硕士研究生牟 琼中国国土勘测规划院工程师，硕士周 茜青岛理工大学建筑与城乡规划学院硕士研究生0 引言2020年8月，住房和城乡建设部等六部委印发的《关于加快推进新型城市基础设施建设的指导意见》中首次提出“新型城市基础设施建设”的概念，旨在提升城市整体人居环境品质，创新城市管理和社区治理方法，转变传统城市建设管理方式，是推进城市现代化和高质量发展的重要途径。

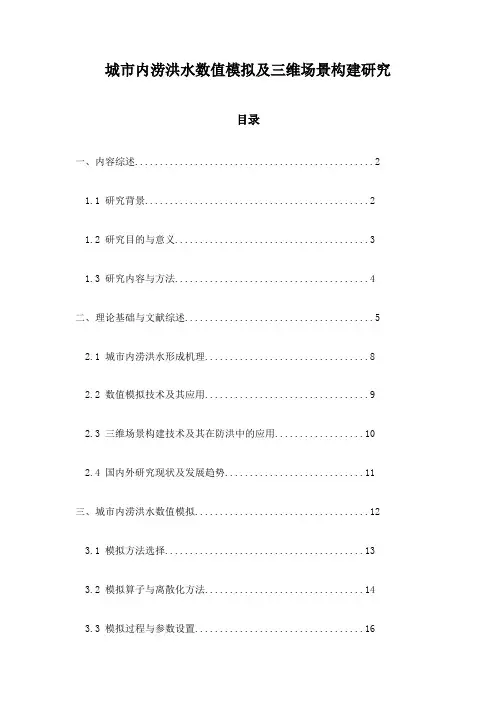

城市内涝洪水数值模拟及三维场景构建研究目录一、内容综述 (2)1.1 研究背景 (2)1.2 研究目的与意义 (3)1.3 研究内容与方法 (4)二、理论基础与文献综述 (5)2.1 城市内涝洪水形成机理 (8)2.2 数值模拟技术及其应用 (9)2.3 三维场景构建技术及其在防洪中的应用 (10)2.4 国内外研究现状及发展趋势 (11)三、城市内涝洪水数值模拟 (12)3.1 模拟方法选择 (13)3.2 模拟算子与离散化方法 (14)3.3 模拟过程与参数设置 (16)3.4 模拟结果分析与验证 (17)四、城市内涝洪水三维场景构建 (18)4.1 三维场景建模方法 (20)4.2 地形地貌建模 (20)4.3 水文气象要素建模 (22)4.4 模拟场景生成与可视化 (23)五、城市内涝洪水风险评估与管理 (24)5.1 风险评估指标体系构建 (25)5.2 风险评估模型建立与求解 (26)5.3 防洪措施与应急预案制定 (27)六、案例分析 (28)6.1 实际城市案例选择 (29)6.2 模拟结果分析与对比 (30)6.3 防洪措施实施效果评估 (32)七、结论与展望 (33)7.1 主要研究成果总结 (34)7.2 存在问题与改进方向 (35)7.3 未来研究与发展趋势 (36)一、内容综述随着城市化进程的加快，城市内涝问题日益严重，对城市基础设施和人民生活造成了极大的影响。
为了更好地了解城市内涝洪水的特点及其对城市的影响，本文对城市内涝洪水数值模拟及三维场景构建进行了研究。
本文对城市内涝的概念进行了界定，分析了城市内涝的形成机制和发展过程。
本文介绍了城市内涝洪水数值模拟的方法和技术，包括水文模型、降水模型、径流模型等，并结合实际案例对这些方法和技术进行了详细的阐述。
本文探讨了基于三维场景构建的城市内涝洪水仿真系统的设计和实现，包括数据采集、模型建立、可视化展示等方面的内容。
通过对城市内涝洪水数值模拟及三维场景构建的研究，本文旨在为城市规划和管理提供科学依据，以期减轻城市内涝带来的负面影响，提高城市的可持续发展能力。
地下管线的三维可视化研究发表时间：2020-09-04T08:33:37.179Z 来源：《防护工程》2020年14期作者：秦琳[导读] 地下管线是城市赖以生存的生命线，为了更好的为城市建设规划服务,适应现代化城市管理的需要。
天津航天中为数据系统科技有限公司天津 300450摘要：地下管线是城市赖以生存的生命线，为了更好的为城市建设规划服务,适应现代化城市管理的需要。
地下管线是现代生产和生活中的-一个重要的基础设施，担负着信息传输、能源输送等基础工作。
在管线专题信息系统中，由于管线大多埋于地下，二维的图形显示缺乏直观性，人们很难对地下的空间布置情况进行认知，因此根据矢量地图对管线进行施工和维修时，会造成工作的不便，用三维图形显示就可以很好地解决这些问题。
关键词：地下管线三维可视化地下管线是城市基础设施的重要组成部分，是城市的生命线。
建立科学、准确、完整、可视、智能的地下管线信息系统，是城市规划、建设和管理的迫切需要，是保障当前经济社会快速发展和百姓正常生产生活的重要支撑。
因此，为了更好的提升城市地下管理的管理效率，避免因城市建设而给城市居民的生活带来不便，也为了更好的节省国家财产以及资源，就需要建设一个专门用于城市地下管道管理的三维信息管理系统，以协助管理人员更好的规划地下管道线路，进而为城市提供更安全保障的良好服务。
一、地下管线三维可视化研究的意义城市地下管线是现代生产和生活中一个重要的基础设施，它和城市道路一样，担负着各种物质的输送、调配、各种通讯信息的传输等工作，是现代化城市的主要传输设备和重要的基础设施。
随着我国城市的飞速发展，旧管线更新、新管线设计施工、新区管线规划、高层建筑的地基处理等都需要准确掌握地下管线的现状。
而传统的以图纸、人工存档的方式造成的资料损坏、更新慢、查找难、空间信息精度低等缺点，不仅阻碍了城市建设的发展，而且还会造成极大的经济损失。
所以，改变管线的传统管理模式并充分利用计算机技术建立管线信息系统成为各城市迫切需要解决的问题。

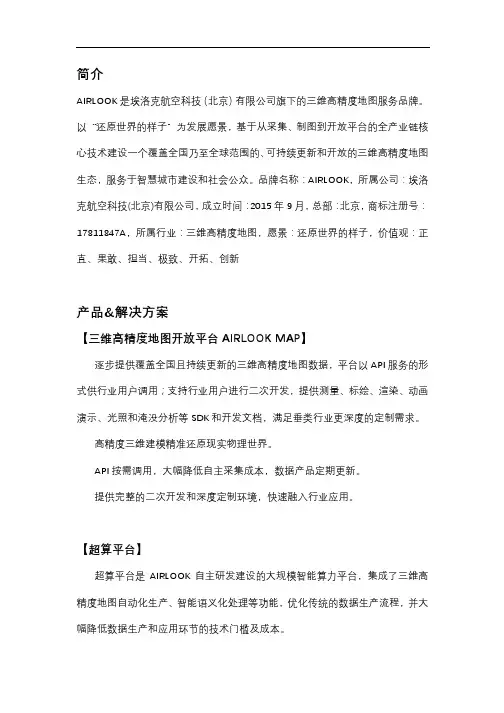

简介AIRLOOK是埃洛克航空科技（北京）有限公司旗下的三维高精度地图服务品牌。
以“还原世界的样子”为发展愿景，基于从采集、制图到开放平台的全产业链核心技术建设一个覆盖全国乃至全球范围的、可持续更新和开放的三维高精度地图生态，服务于智慧城市建设和社会公众。
品牌名称：AIRLOOK，所属公司：埃洛克航空科技(北京)有限公司，成立时间：2015年9月，总部：北京，商标注册号：17811847A，所属行业：三维高精度地图，愿景：还原世界的样子，价值观：正直、果敢、担当、极致、开拓、创新产品&解决方案【三维高精度地图开放平台AIRLOOK MAP】逐步提供覆盖全国且持续更新的三维高精度地图数据，平台以API服务的形式供行业用户调用；支持行业用户进行二次开发，提供测量、标绘、渲染、动画演示、光照和淹没分析等SDK和开发文档，满足垂类行业更深度的定制需求。
高精度三维建模精准还原现实物理世界。
API按需调用，大幅降低自主采集成本，数据产品定期更新。
提供完整的二次开发和深度定制环境，快速融入行业应用。
【超算平台】超算平台是AIRLOOK自主研发建设的大规模智能算力平台，集成了三维高精度地图自动化生产、智能语义化处理等功能，优化传统的数据生产流程，并大幅降低数据生产和应用环节的技术门槛及成本。
全自主知识产权建模算法自主研发深度学习空三建模算法，优化空三处理算量，采用分布式引擎处理，快速生成高精度点云数据。
三维建模通过神经网络算法优化密集点云提取、格网化、表面化等数据处理，并采用分布式建模处理，支持大规模三维重建，快速生成高精度模型。
二维图像处理，基于点云和三维模型可生成高精度DOM正射影像、真正射影像图。
多种AI自动处理 ，减少大量人工1、三维模型AI单体化处理通过深度学习神经网络算法，对建筑、树木、车辆、人物、道路等识别率高达97%。
单体化运用Shape + TIN结合提取方案，实现三维模型可分离、可移动，使模型真正单体化。
城市信息模型（CIM）基础平台技术导则（修订版）2021 年5 月目次1总则 (1)2术语和缩略语 (2)2.1术语 (2)2.2缩略语 (3)3基本规定 (4)3.1一般规定 (4)3.2基础平台构成 (4)3.3基础平台特性 (6)4平台数据 (9)4.1CIM 分级 (9)4.2CIM 分类 (11)4.3数据构成 (16)5平台功能 (19)5.1数据汇聚与管理 (19)5.2数据查询与可视化 (19)5.3平台分析 (20)5.4平台运行与服务 (20)5.5平台开发接口 (20)6平台安全与运维 (22)6.1软硬件环境 (22)6.2维护管理 (22)6.3安全保障 (26)本导则用词说明 (28)引用标准名录 (29)1 总则1.0.1为规范城市信息模型（CIM）基础平台建设和运维，推动城市转型和高质量发展，推进城市治理体系和能力现代化，制定本导则。
1.0.2本导则适用于城市信息模型（CIM）基础平台及其相关应用的建设和运维。
1.0.3CIM基础平台的建设和运维，除应符合本导则外，尚应符合国家现行有关标准的规定。
1.0.4本导则待相关的国家标准或行业标准公布实施后废止。
2术语和缩略语2.1术语2.1.1城市信息模型基础平台basic platform of city information modeling城市信息模型基础平台（CIM基础平台）是管理和表达城市立体空间、建筑物和基础设施等三维数字模型，支撑城市规划、建设、管理、运行工作的基础性操作平台，是智慧城市的基础性和关键性信息基础设施。
2.1.2城市信息模型city information modeling（CIM）以建筑信息模型（BIM）、地理信息系统（GIS）、物联网（IoT）等技术为基础，整合城市地上地下、室内室外、历史现状未来多维多尺度空间数据和物联感知数据，构建起三维数字空间的城市信息有机综合体。
2.1.3城市三维模型3D city model城市地形地貌、地上地下人工建（构）筑物等的三维表达，反映对象的空间位置、几何形态、纹理及属性等信息，简称三维模型。

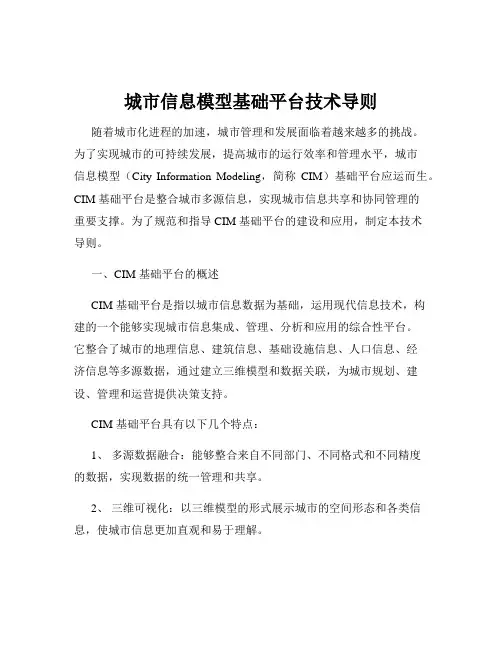

城市信息模型基础平台技术导则随着城市化进程的加速，城市管理和发展面临着越来越多的挑战。
为了实现城市的可持续发展，提高城市的运行效率和管理水平，城市信息模型（City Information Modeling，简称CIM）基础平台应运而生。
CIM 基础平台是整合城市多源信息，实现城市信息共享和协同管理的重要支撑。
为了规范和指导 CIM 基础平台的建设和应用，制定本技术导则。
一、CIM 基础平台的概述CIM 基础平台是指以城市信息数据为基础，运用现代信息技术，构建的一个能够实现城市信息集成、管理、分析和应用的综合性平台。
它整合了城市的地理信息、建筑信息、基础设施信息、人口信息、经济信息等多源数据，通过建立三维模型和数据关联，为城市规划、建设、管理和运营提供决策支持。
CIM 基础平台具有以下几个特点：1、多源数据融合：能够整合来自不同部门、不同格式和不同精度的数据，实现数据的统一管理和共享。
2、三维可视化：以三维模型的形式展示城市的空间形态和各类信息，使城市信息更加直观和易于理解。
3、时空分析能力：能够对城市信息进行时间和空间维度的分析，帮助决策者了解城市的发展趋势和规律。
4、协同管理：支持不同部门之间的信息共享和协同工作，提高城市管理的效率和协同性。
二、CIM 基础平台的技术架构CIM 基础平台通常采用分层架构，包括数据层、服务层和应用层。
1、数据层数据层是 CIM 基础平台的基础，包括地理信息数据、建筑信息模型（BIM）数据、物联网数据、业务数据等。
这些数据通过数据采集、整合、清洗和转换等过程，形成统一的数据格式和标准，存储在数据库中。
2、服务层服务层提供数据访问、数据处理、空间分析、模型计算等服务，为应用层提供支撑。
服务层通常采用微服务架构，将不同的功能模块封装为独立的服务，便于扩展和维护。
3、应用层应用层是面向用户的界面，包括城市规划、建设管理、应急管理、交通管理等各类应用系统。
应用层通过调用服务层的服务，实现对城市信息的查询、分析和应用。
. . 城市基础设施三维可视化管理系统（简介）
随着全球信息化的变革，科技的不断进步，三维模拟技术的适用领域也越来越广泛。基础设施三维可视化管理系统（以下简称为可视化管理系统）是就对当前基础设施资源基础数据三维模拟的综合应用。通过可视化管理系统的建立，模拟整全城的市貌，动态生成管网三维，并通过对基础设施的管理、分析，为基础设施建设、维护、指挥决策等各方面的应用提供依据。 可视化管理系统是将基础设施平面数据的三维可视化展现，通过将平面数据以及三维数据动态的联动，增强了“所见即所得”的用户体验。可以通过属性查询来获取当前的三维信息，也可以通过三维图形获取对应的属性信息，达到真正的图文联动，“三维”和“属性”的互查；可以通过动态生产管网三维，展示当前管网的三维模拟效果，并在此基础上进行日常的测量、浏览、查询、分析等，加强了基础设施的数字化建设，为基础设施的建设、指挥决策提供了更加明了、更加形象的可视化依据。 可视化管理系统的建立是符合当前社会新潮、满足当前社会需要的新型产业软件，是三维模拟技术与数字化基础设施结合的产物，具有蓬勃的发展潜力。
一、 系统目标
建立可视化管理系统时，应在基础平台选择、数据规范、应用系统的可维护性和可扩充性等方面给予全面的考虑和留有充分的余地，使之能随着前期目标的实现，有计划有步骤地开展数据搜集和建库工作，不断完善系统功能、扩大应用范围，使系统逐步演进成一个更高层次的可视化管理系统。 结合市当前规划管理的业务特征，遵循求实可行的方针，以实用性、先进性、开放性、可靠性为原则，在统一的软硬件平台上，建立起可视化管理系统，具体目标主要有：建立各种建筑物、纹理材质以及管网附属设施模型库，是动态生成三维场景必不可少的一部分；建立三维的基础地形数据库；实现动态生成管网三维并建立对应的管网数据库；建立可视化管理系统，实现对城市管网属性的查询、. . 管理，以及分析功能，为城市规划、建设提供决策依据和服务，为管网规划、抢险、改建、扩建等提供技术支持。 在实现初步目标后，通过充实和丰富基础地理数据库、管网数据库的内容，不断提高基础空间信息系统对基础设施管理应用的支持力度，由易到难逐步实现各种空间分析、管网辅助设计、监测、维修分析等功能，提高分析能力和辅助决策手段，强化管理的科学性。 通过循序渐进、滚动发展的原则，在局与各权属单位的共同努力下，逐步建成一个具有相当覆盖范围的，设计方案与辅助决策结合，地形及管网现状与动态更新结合，具有图文一体化的，能实现多级管理模式的可视化管理系统。
二、系统功能
三维可视化管理系统功能分布图： .
. 1.可视化基础操作 可视化基础操作是可视化管理系统基本操作的集合。集中表现为放大、缩小、拖拽浏览、滑动模式、环绕飞行等浏览模式以及可视化系统中日常使用的其他操作，是可视化系统的基础。 1．放大/缩小浏览 通过在三维界面上，滑动鼠标滚轮，从而实现放大/缩小三维图形。可以通过选定级别进行浏览。 2．拖拽浏览 通过在三维界面下，按住鼠标并拖动，从而实现拖拽浏览。 3．滑动模式浏览 即在三维界面下，通过鼠标移动一个方向，系统自动按照鼠标的方向进行自动慢慢平移。 4．环绕飞行浏览 以主视窗的中间点为中心360度环绕飞行进行浏览。 5．地下管网浏览模式 透过道路查看地下管网信息，实现沿路横剖或纵剖行走察看地下管网数据。 6．行走模式 通过制定人物视角，沿道路或者其他指定路线，对周围地物进行浏览。 7．捕捉设置 开启/关闭三维场景的捕捉开关、以及设置三维场景中捕捉的内容。 8．二三维联动 通过通信实现二维视图和三维视图之间的互动，体现在放大、缩小、移动等操作的互动。可以随时启动或者取消联动。
2.可视化模型配置 可视化模型配置集中管理了对三维符号模型以及管网纹理的配置，以便在动态生成三维管网过程时，根据模型配置调用适当的模型参数，生成更加形象逼真的三维管网。可视化模型配置主要提供了对三维符号模型和管网纹理的配置。 . . 1．三维符号模型配置 三维符号模型配置功能主要针对当前管网数据，按照管点的节点性质，预先配置正确的节点模型，以便于在动态生成三维管网时，根据配置加载、应用正确的节点模型。模型文件以本地文件方式存储加载。 三维节点模型分可缩放模型和不可缩放模型，不可缩放模型，按照管点位置，直接加载，移动即可，该类模型为实际固定大小（一般表现为路灯，调压箱等地上附属设施）。可缩放模型分三轴同步缩放和平面同步、垂直不同步缩放两种模型，该类模型一般是指定比例大小来制作（为方便缩放，统一半径为1个单位）。三轴同步模型是指在x/y/z三轴上的缩放比例一致，如直线点等；平面同步、垂直不同步缩放模型是指在水平面上缩放比例一致，但在垂直方向上缩放比例不一致的模型，比如污水井等附属设置。 地下管网三维符号统一按照1：1比例进行建模，在将管点与管网进行配准时，首先计算与此管点连接的管网，取得每条管网的管径和管网夹角，由此可得出符号的缩放比例和旋转角度，考虑连接管径有不同以及角度不平行或者垂直的情况，模型在建立时要进行分解，就是将需要连接管网的地方单独做模型，然后合并为一个整体模型，这样可以实现针对管径不同来进行不同的缩放，也可实现根据角度调整符号中与管网连接部分。 对于地上管网附属设施力争按照实际比例进行建模，在将管点与管网进行配准时，需要直接将该类管网设施按照实际的摆放位置插入即可。 在实际应用中，可以根据实际需求，实现更多细节上的功能，比如说是否拉伸到地面（一般的井类附属设施都会拉伸到地面）；比如说模型底面是否固定，固定时，底部是圆形还是方形，大小为多少（井类附属设施底部一般都为固定大小）；不固定时，默认取与之相连的管道/管沟的最大尺度；为了效果的突出，往往会将附属节点在水平方向是扩充一定比例（底部固定大小的除外），垂直方向上向下偏移尺度（井类设施如污水井，在取与之相连的所有管道中高程值最低的一个以后，还需要在垂直方向上，向下偏移一定的尺度）。 2．管网颜色以及纹理配置 三维管网颜色以及纹理的配置，主要应用于在动态生成管网三维时，按照设定的正确配置来模拟生成地下管网三维的实际情况。 . . 其中管网颜色可以在管网生成界面中自己自定义设置，也可以选择随层，即默认管网图层的颜色；纹理配置是指按照管网的实际情况，在生成的管道/管沟上贴上实际的纹理图片。 模型文件以本地文件方式存储加载。
1.1 动态生成三维管网 对区域范围内基础设施资源管网数据，模拟生成基础设施资源管网的三维场景（地上三维地形场景通常静态建模以后直接调用）。并可以对生成的三维场景进行观察、漫游与查询。以便用户对区域范围内的复杂三维管线分布进行察看。 根据基础设施资源管网数据生成管网三维效果，通过设置地下浏览模式可以到查看地下管网三维效果。通过设置整体浏览管道模式，可以透过路面直接查看地下管网，实现沿着道路的横剖面或纵剖面在有建筑参考的情况下浏览管网。
图：动态生成三维管网 .
. 动态生成三维管网通过遍历范围内的每一条管道，根据属性信息，获取管网的三维起点、终点的坐标，计算倾斜角度，来绘制管网。管网根据种类分圆形管道和方形管沟，圆形管道的圆柱体以12面为标准；方形管沟按照沟截面宽高属性值来绘制。通过管网颜色以及纹理配置，读取当前管网的颜色或者纹理文件，对当前管网绘色或者贴图。 对于管点，通过三维符号模型配置获取对应的符号模型，以及缩放模式。然后通过计算与之相连的所有管线的高程值，管径值（圆形管网）、沟截面宽高（沟状管网）来计算当前管点符号模型的缩放值、偏移值以及旋转角度，从而更加贴近的模拟实际管网附属设施的分布情况、以及与管网间的连接情况。 为方便管理，和平面二维数据类似，对于不同种类的管网，在动态生成管网三维时，同样按照管网种类分层管理。
1.2 可视化应用分析 可视化管理系统的可视化应用分析模块主要是对系统动态生成的管网进行查询、分析，为基础设施的建设提供直观展示以及辅助决策。 1．测量工具 量测工具是指三维平台本身提供的一些常用的测量工具，其测量范围主要有水平距离、垂直距离、空间距离以及面积。 （1）水平距离量算 测量空间两点间的水平距离。 （2）垂直距离量算 测量空间两点间的垂直距离。 （3）空间距离量算 测量空间两点间的空间距离。 （4）面积量算 测量空间区域范围的面积。 2．路径 根据事先定义的路线，将整个过程进行回放。包括创建路径、路径记录、播放路径、路径暂停、路径停止、路径起始位置以及路径终止位置的设置等。 . . （1）创建路径 可以创建一个新的自定义路径。 （2）路径记录 路径记录可以将用户的操作顺序记录下来，保存在路径里边，以便今后的回放。 （3）播放路径 可以按照设定的路径进行自动浏览漫游，或者继续播放当前暂停的路径。 （4）路径暂停 可以暂停当前播放的路径。 （5）路径停止 退出路径执行状态。 （6）路径起始/终点位置 设置路径的起始、终点的位置。 3．图形定位 图形定位是在当前存在的基础资源数据中，通过指定条件、参数，将图形视野定位到该参数对应的位置。 （1）建筑物/道路定位 通过建筑物或道路名称进行查询匹配定位。将图形视野定位到该建筑物、道路对应的位置。 （2）坐标定位 通过指定坐标来定位到该位置。 （3）图形对象定位 通过图形对象列表，选择定位的对象，进行飞行定位。 4．查询统计 （1）点击查询 通过在三维视图上点击查询指定的图形，从而查询该图形的属性信息。 （2）区域对象分类统计 选择多边形框选范围内的对象，并获得选中区域内的对象集，统计区域内的实体数并形成分类列表。
