主断路器

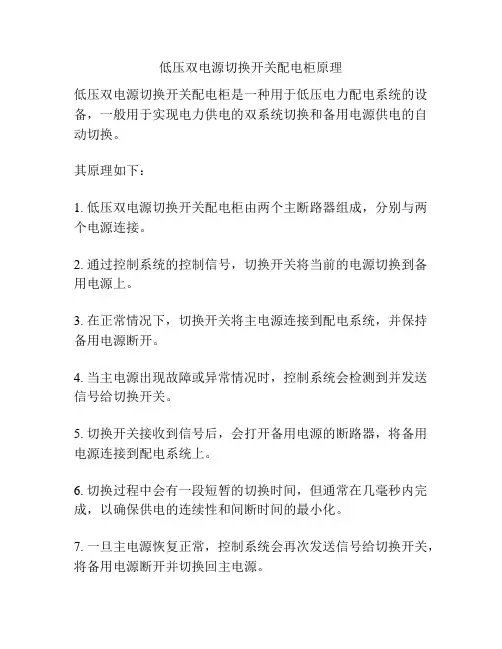

低压双电源切换开关配电柜原理
低压双电源切换开关配电柜是一种用于低压电力配电系统的设备，一般用于实现电力供电的双系统切换和备用电源供电的自动切换。

其原理如下：
1. 低压双电源切换开关配电柜由两个主断路器组成，分别与两个电源连接。

2. 通过控制系统的控制信号，切换开关将当前的电源切换到备用电源上。

3. 在正常情况下，切换开关将主电源连接到配电系统，并保持备用电源断开。

4. 当主电源出现故障或异常情况时，控制系统会检测到并发送信号给切换开关。

5. 切换开关接收到信号后，会打开备用电源的断路器，将备用电源连接到配电系统上。

6. 切换过程中会有一段短暂的切换时间，但通常在几毫秒内完成，以确保供电的连续性和间断时间的最小化。

7. 一旦主电源恢复正常，控制系统会再次发送信号给切换开关，将备用电源断开并切换回主电源。

8. 切换开关在切换过程中会确保电源之间的互锁，避免两个电源同时供电。

9. 切换开关还会提供监测和保护功能，检测主备电源的状态并在故障时进行报警或停电保护。

通过低压双电源切换开关配电柜的使用，可以确保在主电源出现故障时能够自动切换到备用电源，保障电力供应的连续性和可靠性。

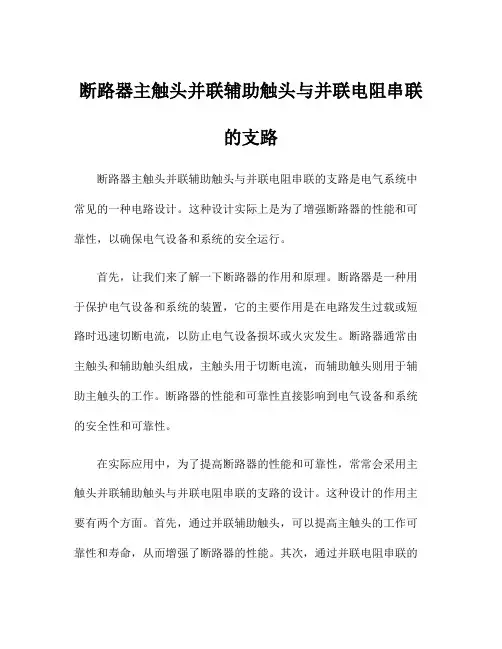

断路器主触头并联辅助触头与并联电阻串联的支路断路器主触头并联辅助触头与并联电阻串联的支路是电气系统中常见的一种电路设计。

这种设计实际上是为了增强断路器的性能和可靠性，以确保电气设备和系统的安全运行。

首先，让我们来了解一下断路器的作用和原理。

断路器是一种用于保护电气设备和系统的装置，它的主要作用是在电路发生过载或短路时迅速切断电流，以防止电气设备损坏或火灾发生。

断路器通常由主触头和辅助触头组成，主触头用于切断电流，而辅助触头则用于辅助主触头的工作。

断路器的性能和可靠性直接影响到电气设备和系统的安全性和可靠性。

在实际应用中，为了提高断路器的性能和可靠性，常常会采用主触头并联辅助触头与并联电阻串联的支路的设计。

这种设计的作用主要有两个方面。

首先，通过并联辅助触头，可以提高主触头的工作可靠性和寿命，从而增强了断路器的性能。

其次，通过并联电阻串联的支路，可以降低断路器的触点电弧能量，从而延长了断路器的使用寿命，提高了其可靠性。

具体来说，主触头并联辅助触头的设计可以通过多个触点分担电流，减少了触点的负载，延长了触点的寿命，提高了电路的可靠性。

与此同时，通过并联电阻串联的支路，可以使电弧能量得到消耗，减小了触点的磨损和热量，进而降低了触点的老化和烧坏的风险，延长了断路器的使用寿命。

除了性能和可靠性上的优势，主触头并联辅助触头与并联电阻串联的支路的设计还可以带来其他方面的好处。

例如，它可以使断路器更适应不同的负载特性，从而提高了系统的适用性。

同时，它还可以减小触点的电弧对电气设备造成的影响，保护了电气设备的安全和可靠性。

总的来说，断路器主触头并联辅助触头与并联电阻串联的支路是一种有效的电路设计，它能够提高断路器的性能和可靠性，保护电气设备和系统的安全运行。

在实际应用中，我们需要充分理解这种电路设计的原理和作用，合理选择断路器的型号和参数，以确保它能够发挥最佳的作用。

同时，我们还需要注意定期对断路器进行检测和维护，以确保其正常工作，并及时排除潜在的安全隐患。

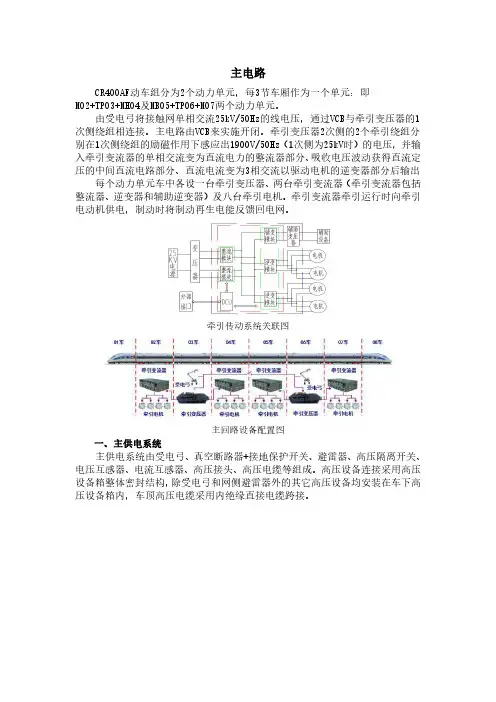

主电路CR400AF动车组分为2个动力单元，每3节车厢作为一个单元：即M02+TP03+MH04及MB05+TP06+M07两个动力单元。

由受电弓将接触网单相交流25kV/50Hz的线电压，通过VCB与牵引变压器的1次侧绕组相连接。

主电路由VCB来实施开闭。

牵引变压器2次侧的2个牵引绕组分别在1次侧绕组的励磁作用下感应出1900V/50Hz（1次侧为25kV时）的电压，并输入牵引变流器的单相交流变为直流电力的整流器部分、吸收电压波动获得直流定压的中间直流电路部分、直流电流变为3相交流以驱动电机的逆变器部分后输出每个动力单元车中各设一台牵引变压器、两台牵引变流器（牵引变流器包括整流器、逆变器和辅助逆变器）及八台牵引电机。

牵引变流器牵引运行时向牵引电动机供电，制动时将制动再生电能反馈回电网。

牵引传动系统关联图主回路设备配置图一、主供电系统主供电系统由受电弓、真空断路器+接地保护开关、避雷器、高压隔离开关、电压互感器、电流互感器、高压接头、高压电缆等组成。

高压设备连接采用高压设备箱整体密封结构，除受电弓和网侧避雷器外的其它高压设备均安装在车下高压设备箱内，车顶高压电缆采用内绝缘直接电缆跨接。

主供电系统原理图主供电设备布置图受电弓-主变压器电路原理图3车和6车各设置1个基本高压单元，每个高压单元的设置相同。

隔离开关可隔离对应的高压单元。

通过真空断路器可对故障受电弓、电压互感器、电流互感器等进行隔离。

每个高压单元通过电流、电压互感器进行检测，实施过压、过流保护。

每个高压单元设置2个避雷器，实现高压回路过电压两级保护。

（一）受电弓受电弓是利用车顶接触网获取和传递电流的机械组成，借鉴目前双滑板受电弓弓头出现裂纹及ADD风管出现异物击打漏风故障，中国标准动车组采用单滑板受电弓。

通过两支压簧吸收弓网振动，弓头结构简单、强度高及气动力学优良。

弓头无翼片、导风板，解决了气动效应导致的翼片、导风板裂纹问题。

ADD风管采用橡胶管，大部分钢管防护，解决风管异物击打漏风问题。

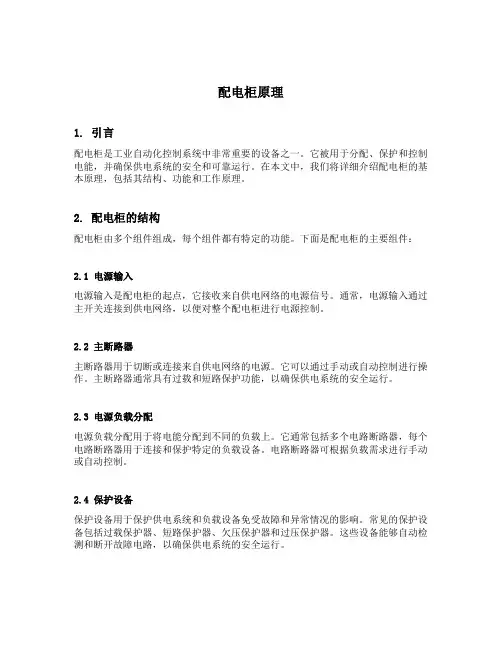

配电柜原理1. 引言配电柜是工业自动化控制系统中非常重要的设备之一。

它被用于分配、保护和控制电能，并确保供电系统的安全和可靠运行。

在本文中，我们将详细介绍配电柜的基本原理，包括其结构、功能和工作原理。

2. 配电柜的结构配电柜由多个组件组成，每个组件都有特定的功能。

下面是配电柜的主要组件：2.1 电源输入电源输入是配电柜的起点，它接收来自供电网络的电源信号。

通常，电源输入通过主开关连接到供电网络，以便对整个配电柜进行电源控制。

2.2 主断路器主断路器用于切断或连接来自供电网络的电源。

它可以通过手动或自动控制进行操作。

主断路器通常具有过载和短路保护功能，以确保供电系统的安全运行。

2.3 电源负载分配电源负载分配用于将电能分配到不同的负载上。

它通常包括多个电路断路器，每个电路断路器用于连接和保护特定的负载设备。

电路断路器可根据负载需求进行手动或自动控制。

2.4 保护设备保护设备用于保护供电系统和负载设备免受故障和异常情况的影响。

常见的保护设备包括过载保护器、短路保护器、欠压保护器和过压保护器。

这些设备能够自动检测和断开故障电路，以确保供电系统的安全运行。

2.5 控制设备控制设备用于对配电柜进行手动或自动控制。

它通常包括开关、按钮、指示灯和控制面板等组件。

这些设备使操作员能够实时监控和控制配电柜的运行状态。

3. 配电柜的功能配电柜的主要功能是分配、保护和控制电能。

下面是配电柜的主要功能：3.1 电能分配配电柜能够将来自供电网络的电能分配到不同的负载设备上。

它通过电路断路器和电缆连接来实现电路的分配。

3.2 电能保护配电柜能够保护供电系统和负载设备免受故障和异常情况的影响。

它通过保护设备，如过载保护器和短路保护器，检测和断开故障电路。

3.3 电能控制配电柜能够对供电系统和负载设备进行手动或自动控制。

它通过控制设备，如开关和按钮，使操作员能够实时监控和控制配电柜的运行状态。

3.4 增强系统可靠性配电柜可以增强供电系统的可靠性。

施耐德断路器级联原理今天来聊聊施耐德断路器级联原理的事儿。

不知道你们有没有过类似这样的经历啊，在电路系统里，就好像一个大家庭里有很多用电设备在运作。

每个设备用电需求不一样，就像家里不同的人对资源的使用量不同一样。

这时候就需要一些规则来管理电力的分配，以确保整个“家庭”（电路）的安全有序，这时候施耐德断路器的级联原理就登场了。

施耐德断路器级联原理其实就像接力赛。

假设我们有一个主断路器和几个分断路器。

主断路器呢，它就像是一个接力赛中的第一棒选手，能力很强，可以承担比较大的电流。

分断路器像是后面接力的选手，能力也不错，但各自负责一片小区域的电路保护。

当电路中出现过载或者短路情况时，如果靠近故障点的分断路器能快速切断电流，这就像接力赛里一个选手完成自己的路程一样。

并且，由于其有效切断了电流，对于主断路器来说，它感受到的故障电流就大大减小了。

这就是有意思的级联配合。

打个比方吧，这就好比在一条河流上有好几个水闸。

每个小区域有自己的小水闸（分断路器），如果某个小区域水流突然太大（电气故障），小水闸先关闭（分断路器切断电流），这时候主河道上的大水闸（主断路器）感觉到的水流冲击就小很多。

这样就避免了大水闸承受不必要的压力而频繁动作。

说到这里，你可能会问，这有啥实际的意义呢？其实啊，这个级联原理在大型的用电场所非常实用。

比如说大型商场或者写字楼，那里有各种各样的电气设备，不同的区域划分。

通过施耐德断路器级联设置，可以减少不必要的停电范围。

如果没有这个级联，一旦某个小区域短路，主断路器切断，那整个商场或者写字楼大范围都停电了。

这损失可就大了。

不过老实说，我一开始也不明白这个原理里怎么精确计算各级断路器之间的配合关系的。

后来查了些资料才了解，这其实涉及到一些关于电流计算和电磁反应的理论。

不同型号的施耐德断路器有着不同的电流切断特性曲线，就好像不同的运动员有着不同的奔跑速度特点一样。

要根据实际的负载情况，来选择合适的主、分断路器的组合，以达到理想的级联效果。

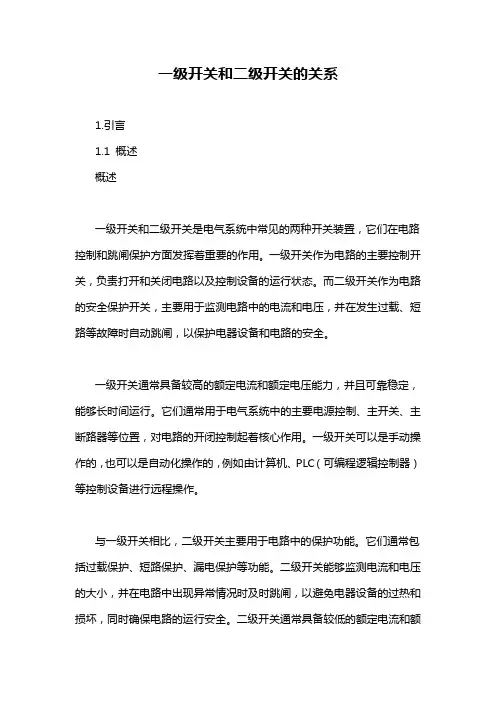

一级开关和二级开关的关系1.引言1.1 概述概述一级开关和二级开关是电气系统中常见的两种开关装置，它们在电路控制和跳闸保护方面发挥着重要的作用。

一级开关作为电路的主要控制开关，负责打开和关闭电路以及控制设备的运行状态。

而二级开关作为电路的安全保护开关，主要用于监测电路中的电流和电压，并在发生过载、短路等故障时自动跳闸，以保护电器设备和电路的安全。

一级开关通常具备较高的额定电流和额定电压能力，并且可靠稳定，能够长时间运行。

它们通常用于电气系统中的主要电源控制、主开关、主断路器等位置，对电路的开闭控制起着核心作用。

一级开关可以是手动操作的，也可以是自动化操作的，例如由计算机、PLC（可编程逻辑控制器）等控制设备进行远程操作。

与一级开关相比，二级开关主要用于电路中的保护功能。

它们通常包括过载保护、短路保护、漏电保护等功能。

二级开关能够监测电流和电压的大小，并在电路中出现异常情况时及时跳闸，以避免电器设备的过热和损坏，同时确保电路的运行安全。

二级开关通常具备较低的额定电流和额定电压，以及较高的短时耐受能力。

一级开关和二级开关在电气系统中起着互补的作用。

一级开关负责电路的开关控制，确保设备的正常运行；而二级开关则负责电路的安全保护，及时跳闸以保护设备和人身安全。

二者紧密配合，共同构建起完善的电气系统，为设备的可靠运行提供保障。

本文将重点探讨一级开关和二级开关之间的关系，探讨它们在电气系统中的作用和联系。

同时，将进一步探讨在不同电气系统中，一级开关和二级开关的选型要求和应用场景，以期为读者提供实际应用的指导和参考。

1.2 文章结构文章结构部分的内容可以包括以下方面：文章结构的设定是为了使读者能够更好地理解和掌握一级开关和二级开关的关系。

本文将按照以下方式组织内容：首先，引言部分将介绍本文的背景和目的，概述一级开关和二级开关的基本概念。

引言将帮助读者对文章内容有一个整体的了解。

然后，正文部分将详细介绍一级开关和二级开关的定义和功能。

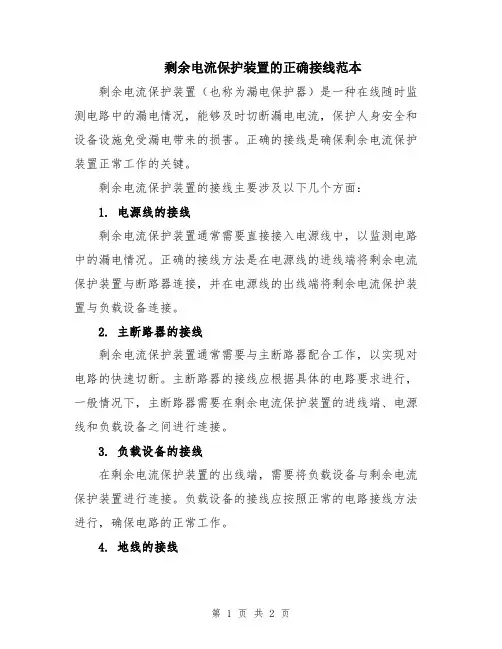

剩余电流保护装置的正确接线范本剩余电流保护装置（也称为漏电保护器）是一种在线随时监测电路中的漏电情况，能够及时切断漏电电流，保护人身安全和设备设施免受漏电带来的损害。

正确的接线是确保剩余电流保护装置正常工作的关键。

剩余电流保护装置的接线主要涉及以下几个方面：1. 电源线的接线剩余电流保护装置通常需要直接接入电源线中，以监测电路中的漏电情况。

正确的接线方法是在电源线的进线端将剩余电流保护装置与断路器连接，并在电源线的出线端将剩余电流保护装置与负载设备连接。

2. 主断路器的接线剩余电流保护装置通常需要与主断路器配合工作，以实现对电路的快速切断。

主断路器的接线应根据具体的电路要求进行，一般情况下，主断路器需要在剩余电流保护装置的进线端、电源线和负载设备之间进行连接。

3. 负载设备的接线在剩余电流保护装置的出线端，需要将负载设备与剩余电流保护装置进行连接。

负载设备的接线应按照正常的电路接线方法进行，确保电路的正常工作。

4. 地线的接线剩余电流保护装置通常需要与地线进行连接，以实现对漏电电流的及时监测和切断。

地线的接线应符合电气安全规范，并确保接地的可靠性。

在接线过程中，需要注意以下几点：1. 选择适当的导线规格和材质，确保导线的导电性和耐用性。

2. 接线应遵循电气安全规范，确保接线的安全可靠。

3. 接线时应注意绝缘处理，避免导线之间或导线与其他金属部件之间的短路。

4. 接线完成后，应进行必要的测试和检查，确保剩余电流保护装置和相关电路的正常工作。

总结起来，剩余电流保护装置的正确接线范本需要根据具体的电路要求和实际情况进行确定。

在接线过程中，应遵循电气安全规范，确保接线的安全可靠。

此外，还需要进行必要的测试和检查，以保证剩余电流保护装置和相关电路的正常工作。

项目研究报告船舶主空气断路器的工作原理和保护功能分析摘要本文针对空气断路器(ACB)在船舶上的应用，分析主空气断路器的工作原理。

作为船舶主开关的空气断路器，它在三相交流电力系统中又是怎样工作的，它是如何保护发电机的。

“育鲲”轮使用的主开关是施耐德的Masterpact NW12 N1型主开关，其逻辑控制单元是Micrologic 5.0A，就以“育鲲”轮主开关为例，全面分析“育鲲”轮主开关的合闸、分闸过程及现代主开关对发电机的保护原理。

首先，讲述了主空气断路器的特性，即主空气断路器的分类和主要技术参数；研究一般空气的断路器的工作原理，在这里增加交流电电弧的产生过程。

然后，深入研究“育鲲”轮主开关的结构原理，再结合主开关控制电路和主配电板电路分析主开关的合闸和分闸的动作过程，其中合闸和分闸都分析了手动和自动过程。

而作为现代船舶主开关，除了合闸和分闸外，还有一个很重要的内容就是对发电机进行保护。

最后根据施耐德Masterpact NW12 N1型主开关对发电机的保护功能，分析过电流保护、失压保护和逆功率保护原理。

科学技术日新月异，追溯主开关的历史，船舶主开关的发展也很快。

本文最后展望主开关的未来，大胆的设想未来船舶主开关的发展方向。

关键词：现代船舶主开关；空气断路器；脱扣；触头；过电流保护AbstractAiming at application of air circuit breakers(ACB),the article talks about the working principle of air circuit breakers.How does the air circuit breaker work?how does it protect th e generator as it is the ship’s main switch?”Yukun”ship is equipped with Masterpact NW12 N1 air ciecuit breaker made by Schneider,it’s logic control unit is Micrologic 5.0A. Take example for the main air circuit breaker used on “Yukun”,deeply analyzing the precess of connecting and disconnecting ,and protecting principle.At first,talk about ACB’characteristics,and discuss the working principle of general ACB.Additionally,deeply study structural principle with “Yukun”ship’s bine with ACB control circuit and main switch board circuit,analyzing action of connecting and disconnecting which include “manual”and”auto”.However,except for connect ing and disconnecting,there is a very important function to protect the generator as it is modern ACB.In the end,according to Schneider NW12 N1 ACB’pro tection function,analyzing protect principle of overcurrent 、lose voltage and counter power.Science and technology are changing day by day.D ate back ACB’s history,the ship’ACB developed rapidly,too.The last,I talk about the direction with ACB’develop in the future.Keywords: the modern ship ACB;air ciecuit breaker;diaconnect;contact;over curent protection目录前言 (1)第一章主空气断路器的特性 (2)1表征主空气断路器形式的特性 (2)2主空气断路器的主要技术参数 (3)第二章主空气断路器的工作原理 (4)1触头系统 (4)2交流电弧的产生及灭弧原理 (5)3自由脱扣机构 (5)4短路、过载、失压（欠压）、分励脱扣器 (6)第三章“育鲲”轮主空气断路器的合闸、分闸过程分析 (7)1主空气断路器结构原理 (7)2主空气断路器的合闸过程 (9)2.1合闸操作方式 (9)2.2直接合闸 (10)2.3同步合闸 (11)3主空气断路器的分闸过程 (12)第四章“育鲲”轮主空气断路器保护功能的实现 (14)1过电流保护原理及参数设定 (14)1.1长延时脱扣 (16)1.2短延时脱扣 (17)1.3瞬时脱扣 (17)1.4参数设定 (18)2欠压（失压）保护 (19)3逆功率保护 (21)第五章对“育鲲”轮Masterpact NW12 N1（Micrologic 5.0A）主空气断路器的改进建议 (21)1控制单元和控制方式改进 (21)2绘制欠压保护延时曲线 (23)第六章结论 (24)参考文献 (26)致谢.............................................................................................. 错误！未定义书签。

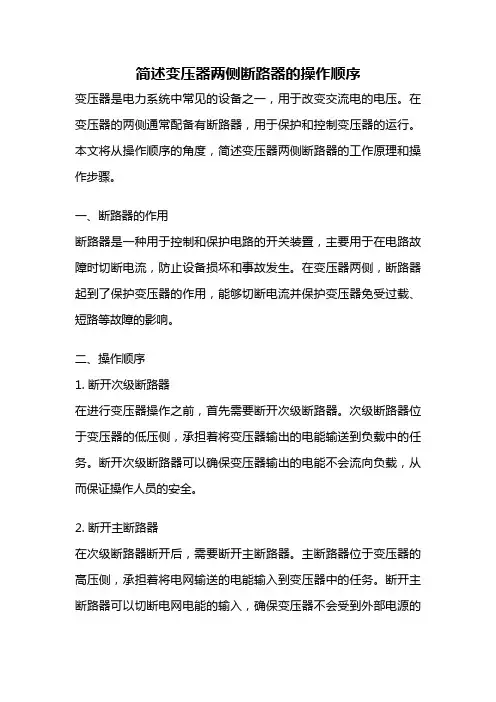

简述变压器两侧断路器的操作顺序变压器是电力系统中常见的设备之一，用于改变交流电的电压。

在变压器的两侧通常配备有断路器，用于保护和控制变压器的运行。

本文将从操作顺序的角度，简述变压器两侧断路器的工作原理和操作步骤。

一、断路器的作用断路器是一种用于控制和保护电路的开关装置，主要用于在电路故障时切断电流，防止设备损坏和事故发生。

在变压器两侧，断路器起到了保护变压器的作用，能够切断电流并保护变压器免受过载、短路等故障的影响。

二、操作顺序1. 断开次级断路器在进行变压器操作之前，首先需要断开次级断路器。

次级断路器位于变压器的低压侧，承担着将变压器输出的电能输送到负载中的任务。

断开次级断路器可以确保变压器输出的电能不会流向负载，从而保证操作人员的安全。

2. 断开主断路器在次级断路器断开后，需要断开主断路器。

主断路器位于变压器的高压侧，承担着将电网输送的电能输入到变压器中的任务。

断开主断路器可以切断电网电能的输入，确保变压器不会受到外部电源的3. 操作变压器在断开断路器之后，可以对变压器进行操作。

变压器的操作包括调整变压器的输出电压、监测变压器的运行状态等。

操作变压器时需要注意安全，遵循相关的操作规程和要求。

4. 合上主断路器在对变压器进行操作之后，需要合上主断路器。

合上主断路器后，电网的电能将会输入到变压器中，使得变压器能够继续运行并向负载输出电能。

5. 合上次级断路器最后一步是合上次级断路器，使得变压器的输出电能能够流向负载。

合上次级断路器后，变压器的输出电能将会通过次级断路器输送到负载中，完成变压器的运行。

三、注意事项1. 操作断路器时需要按照正确的操作顺序进行，遵循相关的操作规程和要求。

不得擅自操作断路器，以免造成设备损坏或人员伤害。

2. 在操作断路器时需要确保操作人员的安全，避免触电等危险。

可以采取合理的防护措施，配备必要的安全设备。

3. 在操作变压器时需要注意变压器的运行状态，及时监测和处理异常情况。

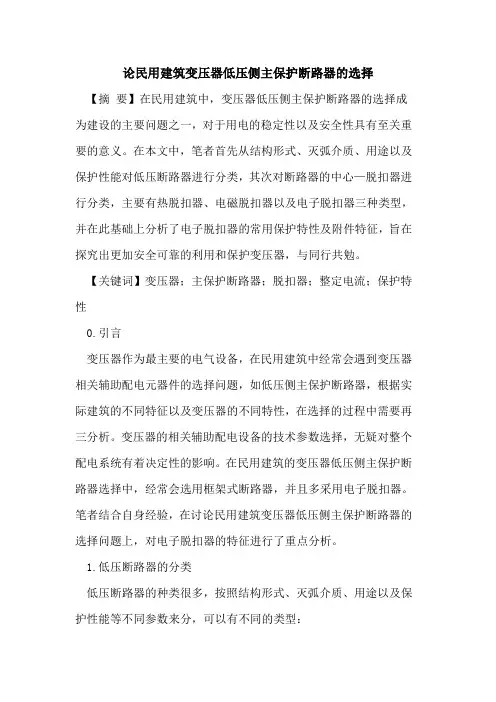

论民用建筑变压器低压侧主保护断路器的选择【摘要】在民用建筑中，变压器低压侧主保护断路器的选择成为建设的主要问题之一，对于用电的稳定性以及安全性具有至关重要的意义。

在本文中，笔者首先从结构形式、灭弧介质、用途以及保护性能对低压断路器进行分类，其次对断路器的中心—脱扣器进行分类，主要有热脱扣器、电磁脱扣器以及电子脱扣器三种类型，并在此基础上分析了电子脱扣器的常用保护特性及附件特征，旨在探究出更加安全可靠的利用和保护变压器，与同行共勉。

【关键词】变压器；主保护断路器；脱扣器；整定电流；保护特性0.引言变压器作为最主要的电气设备，在民用建筑中经常会遇到变压器相关辅助配电元器件的选择问题，如低压侧主保护断路器，根据实际建筑的不同特征以及变压器的不同特性，在选择的过程中需要再三分析。

变压器的相关辅助配电设备的技术参数选择，无疑对整个配电系统有着决定性的影响。

在民用建筑的变压器低压侧主保护断路器选择中，经常会选用框架式断路器，并且多采用电子脱扣器。

笔者结合自身经验，在讨论民用建筑变压器低压侧主保护断路器的选择问题上，对电子脱扣器的特征进行了重点分析。

1.低压断路器的分类低压断路器的种类很多，按照结构形式、灭弧介质、用途以及保护性能等不同参数来分，可以有不同的类型：1.1按结构形式分按结构形式分，有万能式断路器（又称框架式）、塑料外壳式断路器、微型断路器。

1.2按灭弧介质分按灭弧介质分，有空气断路器和真空断路器等。

1.3按用途分按用途分，有配电用断路器、电动机保护用断路器、照明用断路器和漏电保护用断路器。

1.4按保护性能分按保护性能分，有非选择型（a类）和选择型（b类）两类。

非选择型断路器，一般为瞬时动作，只作短路保护用；也有的为长延时动作，只作为负荷保护用。

选择型断路器，有两段保护、三段保护和智能化保护。

两段保护常用的为瞬时和长延时，或长延时和短延时两段，三段保护为瞬时、短延时与长延时特性三段。

其中瞬时和短延时特性适于短路保护，而长延时特性适于过负荷保护。

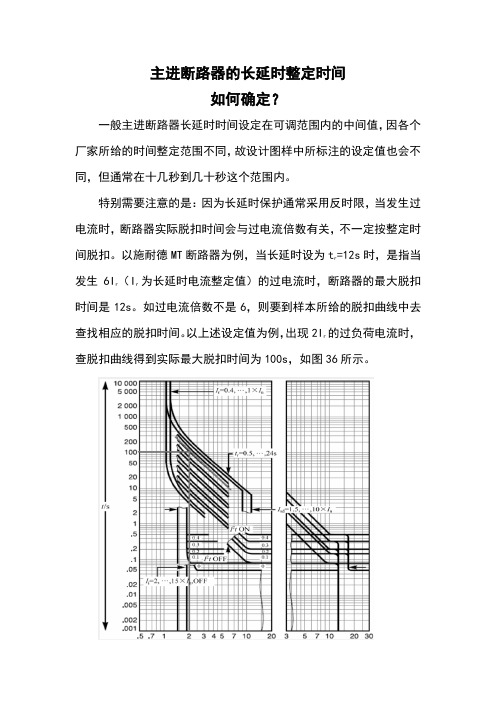

主进断路器的长延时整定时间
如何确定？
一般主进断路器长延时时间设定在可调范围内的中间值，因各个厂家所给的时间整定范围不同，故设计图样中所标注的设定值也会不同，但通常在十几秒到几十秒这个范围内。

特别需要注意的是：因为长延时保护通常采用反时限，当发生过电流时，断路器实际脱扣时间会与过电流倍数有关，不一定按整定时间脱扣。

以施耐德MT断路器为例，当长延时设为t r=12s时，是指当发生6I r（I r为长延时电流整定值）的过电流时，断路器的最大脱扣时间是12s。

如过电流倍数不是6，则要到样本所给的脱扣曲线中去查找相应的脱扣时间。

以上述设定值为例，出现2I r的过负荷电流时，查脱扣曲线得到实际最大脱扣时间为100s，如图36所示。

▲图36 MT框架断路器脱扣曲线
以主进断路器选型为例，当变压器为1000kV·A，10kV/0.4kV，其额定电流为1443A，选I n=1600A的空气断路器，按变压器负荷率70%计，总负荷计算电流接近1000A，长延时保护整定值I r=1100A，t r=12s即可。

负荷增加时，现场可随时调整I r至1600A，以确保负荷正常工作，不跳闸。

当然也可以选择2000A，整定在1600A。

不同思路，整定有一定差异。

有多个方向，多种方法，需整体考虑，结合实际，灵活运用，不可单纯按某倍数关系生搬硬套。

隔离开关、负荷开关和断路器的合闸顺序，通常遵循以下步骤：1. 先合隔离开关。

2. 再合负荷开关。

3. 最后合断路器。

在停电时，顺序与此相反，即先跳开断路器，在检查确认断路器已断开的情况下，先拉负荷侧的隔离开关，后拉电源侧的隔离开关。

这种操作顺序主要是基于安全考虑。

例如，如果断路器实际未断开，先拉负荷侧隔离开关，会造成带负荷拉闸，由此引起的故障点在断路器的负荷侧，这样可由断路器保护动作切除故障，把事故影响缩小在最小范围。

请注意，具体的合闸顺序可能因设备类型、系统配置和操作要求而有所不同。

因此，在实际操作中，应参考相关的设备手册、操作规程或安全标准，确保操作的正确性和安全性。

同时，进行任何电气操作前，都应确保设备已断电，并采取必要的安全措施，以防止意外发生。

通过正确的合闸顺序来保护断路器的安全是非常重要的。

在电力系统中，断路器是主要的保护设备之一，用于在电流超过设定值时切断电路，从而防止设备损坏或火灾等危险情况的发生。

在进行断路器合闸操作时，合闸顺序应遵循一定的规则，通常是先合主断路器，再合旁路器。

这种顺序主要是基于以下考虑：1. 避免电流突然增大：在主断路器分闸后，如果先合旁路器，电流可能会突然增大，给操作者带来安全隐患。

因此，先合主断路器可以确保电流的稳定，避免这种安全隐患。

2. 保护设备：正确的合闸顺序可以保护断路器和其他电力设备免受不必要的冲击和损坏。

如果合闸顺序不当，可能会导致设备过载或短路，从而引发设备损坏或更严重的安全问题。

除了遵循正确的合闸顺序外，还可以采取其他措施来保护断路器的安全，例如：定期对断路器进行维护和检查，确保其处于良好的工作状态。

根据设备的额定参数和使用条件选择合适的断路器类型和规格。

在断路器周围设置适当的安全隔离措施，如围栏、警示标志等，以防止未经授权的人员接近或操作断路器。

总之，遵循正确的合闸顺序是保护断路器安全的重要措施之一。

同时，还应结合其他安全措施，确保电力系统的稳定运行和人员安全。
