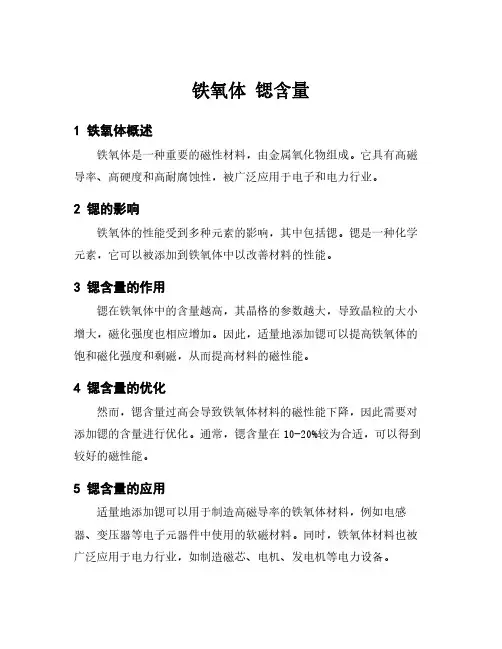

铁氧体锶含量
1铁氧体概述
铁氧体是一种重要的磁性材料,由金属氧化物组成。
它具有高磁导率、高硬度和高耐腐蚀性,被广泛应用于电子和电力行业。
2锶的影响
铁氧体的性能受到多种元素的影响,其中包括锶。
锶是一种化学元素,它可以被添加到铁氧体中以改善材料的性能。
3锶含量的作用
锶在铁氧体中的含量越高,其晶格的参数越大,导致晶粒的大小增大,磁化强度也相应增加。
因此,适量地添加锶可以提高铁氧体的饱和磁化强度和剩磁,从而提高材料的磁性能。
4锶含量的优化
然而,锶含量过高会导致铁氧体材料的磁性能下降,因此需要对添加锶的含量进行优化。
通常,锶含量在10-20%较为合适,可以得到较好的磁性能。
5锶含量的应用
适量地添加锶可以用于制造高磁导率的铁氧体材料,例如电感器、变压器等电子元器件中使用的软磁材料。
同时,铁氧体材料也被广泛应用于电力行业,如制造磁芯、电机、发电机等电力设备。
6结论
总之,锶是一种重要的添加元素,可以优化铁氧体材料的性能。
在制造铁氧体材料时,需要根据具体的应用需求对锶含量进行优化,才能获得最佳的磁性能。

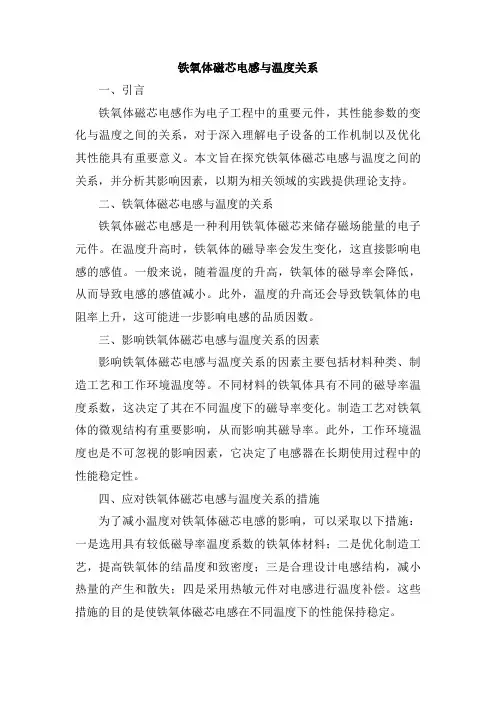

铁氧体磁芯电感与温度关系一、引言铁氧体磁芯电感作为电子工程中的重要元件,其性能参数的变化与温度之间的关系,对于深入理解电子设备的工作机制以及优化其性能具有重要意义。
本文旨在探究铁氧体磁芯电感与温度之间的关系,并分析其影响因素,以期为相关领域的实践提供理论支持。
二、铁氧体磁芯电感与温度的关系铁氧体磁芯电感是一种利用铁氧体磁芯来储存磁场能量的电子元件。
在温度升高时,铁氧体的磁导率会发生变化,这直接影响电感的感值。
一般来说,随着温度的升高,铁氧体的磁导率会降低,从而导致电感的感值减小。
此外,温度的升高还会导致铁氧体的电阻率上升,这可能进一步影响电感的品质因数。
三、影响铁氧体磁芯电感与温度关系的因素影响铁氧体磁芯电感与温度关系的因素主要包括材料种类、制造工艺和工作环境温度等。
不同材料的铁氧体具有不同的磁导率温度系数,这决定了其在不同温度下的磁导率变化。
制造工艺对铁氧体的微观结构有重要影响,从而影响其磁导率。
此外,工作环境温度也是不可忽视的影响因素,它决定了电感器在长期使用过程中的性能稳定性。
四、应对铁氧体磁芯电感与温度关系的措施为了减小温度对铁氧体磁芯电感的影响,可以采取以下措施:一是选用具有较低磁导率温度系数的铁氧体材料;二是优化制造工艺,提高铁氧体的结晶度和致密度;三是合理设计电感结构,减小热量的产生和散失;四是采用热敏元件对电感进行温度补偿。
这些措施的目的是使铁氧体磁芯电感在不同温度下的性能保持稳定。
五、未来展望随着科技的不断发展,对电子设备性能的要求越来越高,对铁氧体磁芯电感与温度关系的研究将更加深入。
未来的研究可以关注以下几个方面:一是开发新型的铁氧体材料,具有更稳定的磁导率和更低的磁导率温度系数;二是研究环境温度变化对铁氧体磁芯电感性能的影响规律;三是探索新型的热管理技术,以提高电子设备在高温环境下的稳定性。
六、结论通过对铁氧体磁芯电感与温度关系的深入研究,我们可以更全面地理解电子设备在各种环境下的工作机制,为其性能优化和稳定性提升提供理论支持。
tdk铁氧体磁铁的参数TDK铁氧体磁铁是一种常见的磁性材料,具有许多重要的参数。
本文将从不同角度介绍TDK铁氧体磁铁的参数,并解释它们的意义和应用。
一、磁铁矩形度(Br)磁铁矩形度是指磁铁在磁化过程中,磁化曲线的矩形度。
磁铁矩形度越高,说明磁化曲线越接近矩形,磁铁的磁性能越好。
TDK铁氧体磁铁的磁铁矩形度通常在1.05-1.25之间,这意味着它具有良好的磁性能,适用于许多应用领域,如电子设备、医疗器械和汽车工业等。
二、矫顽力(Hc)矫顽力是指在外部磁场作用下,磁铁从饱和状态退磁所需的磁场强度。
矫顽力越高,说明磁铁的抗磁场干扰能力越强。
TDK铁氧体磁铁的矫顽力通常在200-800安培/米之间,具有较高的矫顽力,能够在强磁场环境下保持稳定的磁性能。
三、剩余磁感应强度(Br)剩余磁感应强度是指磁铁在经过磁化后,在去除外部磁场的情况下,仍能保持的磁感应强度。
TDK铁氧体磁铁的剩余磁感应强度通常在0.2-1.2特斯拉之间,具有较高的剩余磁感应强度,可以持续提供稳定的磁场输出。
四、磁导率(μ)磁导率是指磁场强度与磁感应强度之间的比值,反映了磁铁导磁性能的好坏。
TDK铁氧体磁铁的磁导率通常在1000-5000之间,具有较高的磁导率,能够提供较强的磁场输出。
五、热稳定性TDK铁氧体磁铁具有良好的热稳定性,能够在高温环境下保持稳定的磁性能。
它的工作温度通常在-40℃至150℃之间,可以适应各种恶劣的工作环境。
六、尺寸和形状TDK铁氧体磁铁具有多种尺寸和形状,可以根据不同的应用需求进行定制。
常见的尺寸有圆柱形、方形、环形等,可以满足不同的安装要求。
七、应用领域TDK铁氧体磁铁广泛应用于电子设备、通信设备、医疗器械、汽车工业等领域。
在电子设备中,它可以用于电源变换器、传感器、电机等;在通信设备中,它可以用于天线、滤波器、耦合器等;在医疗器械中,它可以用于磁共振成像、医疗器械固定等;在汽车工业中,它可以用于电动汽车驱动系统、车载娱乐系统等。

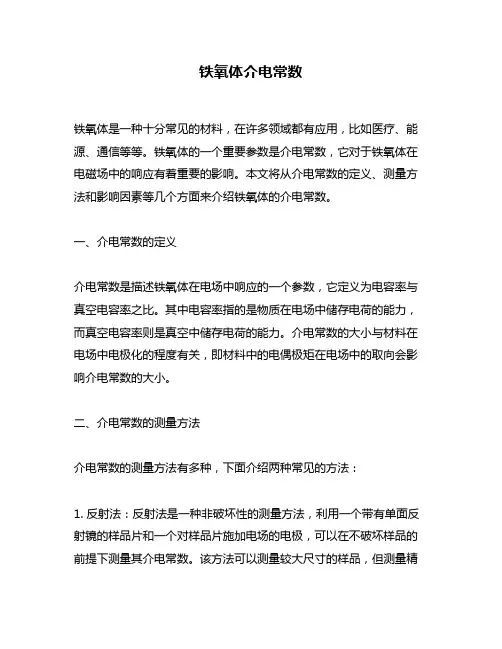

铁氧体介电常数铁氧体是一种十分常见的材料,在许多领域都有应用,比如医疗、能源、通信等等。
铁氧体的一个重要参数是介电常数,它对于铁氧体在电磁场中的响应有着重要的影响。
本文将从介电常数的定义、测量方法和影响因素等几个方面来介绍铁氧体的介电常数。
一、介电常数的定义介电常数是描述铁氧体在电场中响应的一个参数,它定义为电容率与真空电容率之比。
其中电容率指的是物质在电场中储存电荷的能力,而真空电容率则是真空中储存电荷的能力。
介电常数的大小与材料在电场中电极化的程度有关,即材料中的电偶极矩在电场中的取向会影响介电常数的大小。
二、介电常数的测量方法介电常数的测量方法有多种,下面介绍两种常见的方法:1. 反射法:反射法是一种非破坏性的测量方法,利用一个带有单面反射镜的样品片和一个对样品片施加电场的电极,可以在不破坏样品的前提下测量其介电常数。
该方法可以测量较大尺寸的样品,但测量精度较低。
2. 环境法:环境法是一种将样品置于特定环境中,通过测量环境中电场的分布来计算介电常数的方法。
这种方法适用于较小尺寸的样品,测量精度较高。
三、影响介电常数的因素铁氧体的介电常数受到多种因素的影响,下面列举一些主要因素:1. 温度:介电常数随着温度的升高而降低,这是由于随着温度升高,材料中的电偶极矩会变得更加难以对齐。
2. 频率:介电常数随着电场频率的变化而变化,这是由于材料中的响应机制随着频率的变化而变化。
3. 成分和制备工艺:铁氧体的成分和制备工艺也会影响介电常数的大小,不同的成分和工艺会导致不同的电偶极矩分布,从而影响介电常数。
四、总结介电常数是描述铁氧体在电场中响应的一个重要参数,其大小受到多种因素的影响。
测量介电常数的方法有多种,不同的方法适用于不同尺寸和形状的样品。
深入研究介电常数的影响因素,可以为铁氧体在各个领域的应用提供更多的参考和优化方案。

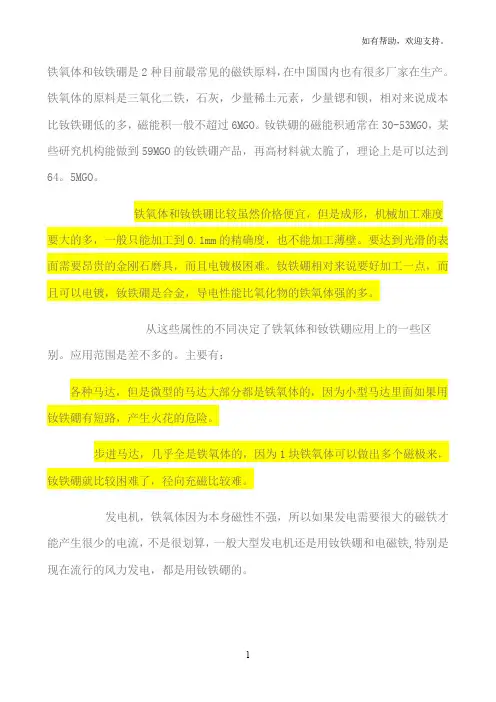

铁氧体和钕铁硼是2种目前最常见的磁铁原料,在中国国内也有很多厂家在生产。
铁氧体的原料是三氧化二铁,石灰,少量稀土元素,少量锶和钡,相对来说成本比钕铁硼低的多,磁能积一般不超过6MGO。
钕铁硼的磁能积通常在30-53MGO,某些研究机构能做到59MGO的钕铁硼产品,再高材料就太脆了,理论上是可以达到64。
5MGO。
铁氧体和钕铁硼比较虽然价格便宜,但是成形,机械加工难度要大的多,一般只能加工到0.1mm的精确度,也不能加工薄壁。
要达到光滑的表面需要昂贵的金刚石磨具,而且电镀极困难。
钕铁硼相对来说要好加工一点,而且可以电镀,钕铁硼是合金,导电性能比氧化物的铁氧体强的多。
从这些属性的不同决定了铁氧体和钕铁硼应用上的一些区别。
应用范围是差不多的。
主要有:各种马达,但是微型的马达大部分都是铁氧体的,因为小型马达里面如果用钕铁硼有短路,产生火花的危险。
步进马达,几乎全是铁氧体的,因为1块铁氧体可以做出多个磁极来,钕铁硼就比较困难了,径向充磁比较难。
发电机,铁氧体因为本身磁性不强,所以如果发电需要很大的磁铁才能产生很少的电流,不是很划算,一般大型发电机还是用钕铁硼和电磁铁,特别是现在流行的风力发电,都是用钕铁硼的。
传感器。
这个应用对铁氧体和钕铁硼没有什么区别,但是铁氧体的价格优势比较明显,钕铁硼胜在体积较小,如果汽车上面仪表较多的时候可以考虑用钕铁硼,不多的时候用铁氧体。
伺服电机。
传统伺服电机几乎都是铁氧体的,体积庞大,速度比较慢,2000年之后钕铁硼伺服电机逐渐兴起,功率和调速范围都大幅度提升,目前市场上有500KW的伺服电机应用,主要用在石油开采,建筑等领域。
机器人。
这个是目前新出现的用途,用这种特殊形状的磁铁作为机器人的轴和关节,来控制机器人力臂的运动,由于需要精确控制磁力,目前主要由日本生产的高性能铁氧体。
音频/视频应用:耳机上的圆柱或者圆环状磁铁,把电能转化成声音这种形式的机械能。
在手机,电脑,音响等对体积或者音频质量要求比较高的领域一般是用的钕铁硼,普通喇叭,收音机则是用铁氧体。
锰锌铁氧体介绍锰锌铁氧体是一种由Mn Zn Fe O元素构成的软磁材料。
它是一种重要的磁性材料,广泛被应用于电子、信息、通信等领域。
锰锌铁氧体具有高饱和磁感应强度、低磁滞损耗、磁谐振频率高、热稳定性好、稳定的电性能等特性,因此在电子元器件中具有广泛应用价值。
一、锰锌铁氧体的组成和制备锰锌铁氧体由四种元素组成,分别为锰(Mn)、锌(Zn)、铁(Fe)和氧(O),化学式为MnZnFe2O4。
Mn、Zn、Fe三种金属离子以及氧离子形成的四方晶体结构,其晶体结构采用的是尖晶石结构。
锰锌铁氧体的制备方法有烧结法、化学共沉淀法、水热合成法等多种。
烧结法是最常用的制备方法之一。
在烧结法中,需要先将所需的金属氧化物粉末按照一定的比例混合均匀,然后在高温下进行烧结,得到锰锌铁氧体的制品。
二、锰锌铁氧体的物理和磁性能锰锌铁氧体的物理和磁性能与其晶体结构、物理尺寸和烧结条件等因素密切相关。
下面介绍一下锰锌铁氧体的一些基本物理和磁性能参数:1. 饱和磁化强度:锰锌铁氧体的饱和磁感应强度一般在0.5-1.2T之间,与其化学成分和制备工艺等因素有关。
2. 矫顽力和磁滞损耗:锰锌铁氧体的磁滞损耗一般较低,其矫顽力和磁滞损耗与其尺寸、磁场频率和温度等因素有关。
3. 磁导率和磁谐振频率:锰锌铁氧体的磁导率和磁谐振频率与其晶体结构、磁场频率和温度等因素有关,一般在几百 kHz至几 GHz之间。
4. 热稳定性:锰锌铁氧体具有较好的热稳定性,其磁性能在高温下变化较小,一般可在200°C左右使用。
5. 电学性能:锰锌铁氧体具有较好的电学性能,其电阻率高、介电常数低和压电常数小等特点,具有广泛的应用前景。
三、锰锌铁氧体的应用领域锰锌铁氧体具有较好的电磁性能,广泛应用于电子元器件、电动机、变压器、磁性记录材料、高频电感器、微波元件、天线等领域。
具体应用如下:1. 电子元器件:锰锌铁氧体可用于磁盘马达、电源滤波器、线圈等电子元器件中,其高频特性和高温特性表现良好。

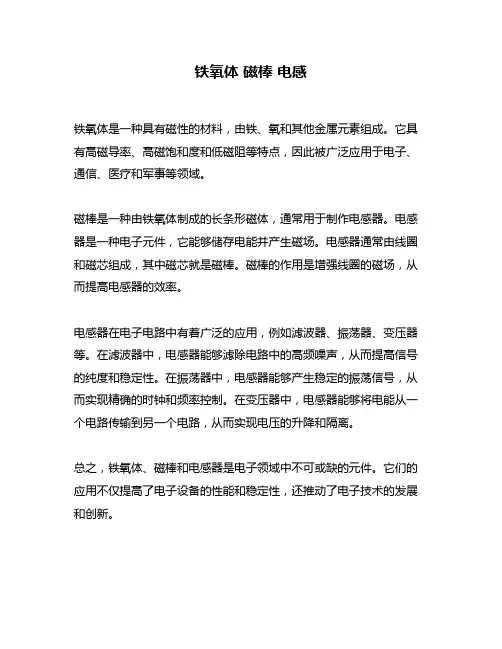

铁氧体磁棒电感
铁氧体是一种具有磁性的材料,由铁、氧和其他金属元素组成。
它具有高磁导率、高磁饱和度和低磁阻等特点,因此被广泛应用于电子、通信、医疗和军事等领域。
磁棒是一种由铁氧体制成的长条形磁体,通常用于制作电感器。
电感器是一种电子元件,它能够储存电能并产生磁场。
电感器通常由线圈和磁芯组成,其中磁芯就是磁棒。
磁棒的作用是增强线圈的磁场,从而提高电感器的效率。
电感器在电子电路中有着广泛的应用,例如滤波器、振荡器、变压器等。
在滤波器中,电感器能够滤除电路中的高频噪声,从而提高信号的纯度和稳定性。
在振荡器中,电感器能够产生稳定的振荡信号,从而实现精确的时钟和频率控制。
在变压器中,电感器能够将电能从一个电路传输到另一个电路,从而实现电压的升降和隔离。
总之,铁氧体、磁棒和电感器是电子领域中不可或缺的元件。
它们的应用不仅提高了电子设备的性能和稳定性,还推动了电子技术的发展和创新。

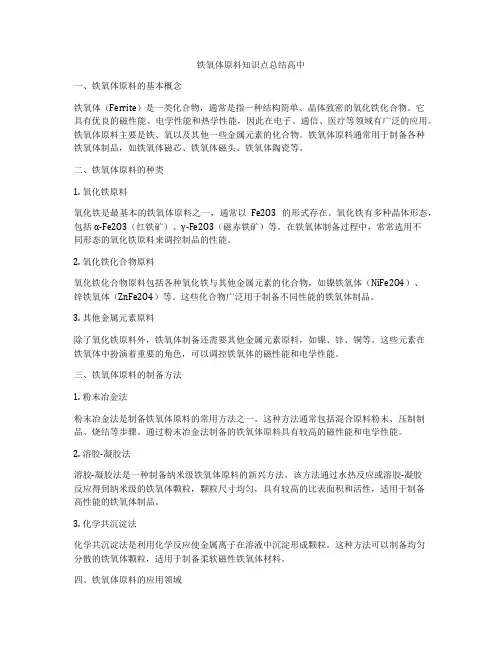

铁氧体原料知识点总结高中一、铁氧体原料的基本概念铁氧体(Ferrite)是一类化合物,通常是指一种结构简单、晶体致密的氧化铁化合物。
它具有优良的磁性能、电学性能和热学性能,因此在电子、通信、医疗等领域有广泛的应用。
铁氧体原料主要是铁、氧以及其他一些金属元素的化合物。
铁氧体原料通常用于制备各种铁氧体制品,如铁氧体磁芯、铁氧体磁头、铁氧体陶瓷等。
二、铁氧体原料的种类1. 氧化铁原料氧化铁是最基本的铁氧体原料之一,通常以Fe2O3的形式存在。
氧化铁有多种晶体形态,包括α-Fe2O3(红铁矿)、γ-Fe2O3(磁赤铁矿)等。
在铁氧体制备过程中,常常选用不同形态的氧化铁原料来调控制品的性能。
2. 氧化铁化合物原料氧化铁化合物原料包括各种氧化铁与其他金属元素的化合物,如镍铁氧体(NiFe2O4)、锌铁氧体(ZnFe2O4)等。
这些化合物广泛用于制备不同性能的铁氧体制品。
3. 其他金属元素原料除了氧化铁原料外,铁氧体制备还需要其他金属元素原料,如镍、锌、铜等。
这些元素在铁氧体中扮演着重要的角色,可以调控铁氧体的磁性能和电学性能。
三、铁氧体原料的制备方法1. 粉末冶金法粉末冶金法是制备铁氧体原料的常用方法之一。
这种方法通常包括混合原料粉末、压制制品、烧结等步骤。
通过粉末冶金法制备的铁氧体原料具有较高的磁性能和电学性能。
2. 溶胶-凝胶法溶胶-凝胶法是一种制备纳米级铁氧体原料的新兴方法。
该方法通过水热反应或溶胶-凝胶反应得到纳米级的铁氧体颗粒,颗粒尺寸均匀,具有较高的比表面积和活性,适用于制备高性能的铁氧体制品。
3. 化学共沉淀法化学共沉淀法是利用化学反应使金属离子在溶液中沉淀形成颗粒。
这种方法可以制备均匀分散的铁氧体颗粒,适用于制备柔软磁性铁氧体材料。
四、铁氧体原料的应用领域1. 电磁材料铁氧体原料广泛应用于电磁材料制备中,如铁氧体磁芯、变压器、感应器等。
这些制品具有优良的磁性能,用于电力、通讯等领域。
2. 电子材料铁氧体原料也广泛应用于电子材料制备中,如铁氧体磁头、磁记录介质等。

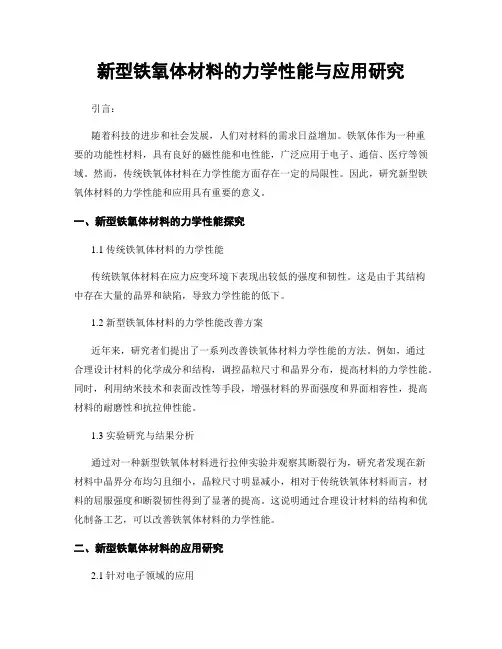

新型铁氧体材料的力学性能与应用研究引言:随着科技的进步和社会发展,人们对材料的需求日益增加。
铁氧体作为一种重要的功能性材料,具有良好的磁性能和电性能,广泛应用于电子、通信、医疗等领域。
然而,传统铁氧体材料在力学性能方面存在一定的局限性。
因此,研究新型铁氧体材料的力学性能和应用具有重要的意义。
一、新型铁氧体材料的力学性能探究1.1 传统铁氧体材料的力学性能传统铁氧体材料在应力应变环境下表现出较低的强度和韧性。
这是由于其结构中存在大量的晶界和缺陷,导致力学性能的低下。
1.2 新型铁氧体材料的力学性能改善方案近年来,研究者们提出了一系列改善铁氧体材料力学性能的方法。
例如,通过合理设计材料的化学成分和结构,调控晶粒尺寸和晶界分布,提高材料的力学性能。
同时,利用纳米技术和表面改性等手段,增强材料的界面强度和界面相容性,提高材料的耐磨性和抗拉伸性能。
1.3 实验研究与结果分析通过对一种新型铁氧体材料进行拉伸实验并观察其断裂行为,研究者发现在新材料中晶界分布均匀且细小,晶粒尺寸明显减小,相对于传统铁氧体材料而言,材料的屈服强度和断裂韧性得到了显著的提高。
这说明通过合理设计材料的结构和优化制备工艺,可以改善铁氧体材料的力学性能。
二、新型铁氧体材料的应用研究2.1 针对电子领域的应用新型铁氧体材料具有优异的磁性能和电性能,可以应用于电感元件、高频变压器和磁性存储器等领域。
同时,其力学性能的改善也提高了材料的可靠性和耐久性,满足了复杂工作环境的需求。
2.2 针对通信领域的应用新型铁氧体材料在通信领域有着重要的应用。
其具备良好的磁转矩、磁甲骨文和较低的介电常数,可以用于制备高频隔离器、微波滤波器和天线等组件,提高通信设备的性能和稳定性。
2.3 针对医疗领域的应用新型铁氧体材料的磁性能使其在医疗领域具有广阔的应用前景。
例如,在磁共振成像(MRI)中,新材料可以用作磁共振对比剂,提高成像的清晰度和准确性。
此外,铁氧体材料还可以应用于磁导航和磁热治疗等领域,为临床医学提供更多的选择和手段。
铁粉芯铁粉芯是磁性材料四氧化三铁的通俗说法,主要应用于电器回路中解决电磁兼容性(EMC)问题。
实际应用时,根据不同波段下对滤波要求不同会添加各种不同的其他物质(一般为企业机密)。
电磁兼容是指电器回路中由于各种不同原因产生的杂波,这些杂波不仅对电器回路的正常运转有妨害,而且其辐射对人体有一定害处。
所以各国(尤其是欧盟)对此有各种规定,即电磁兼容性(EMC)。
产品有2材,8材,14材,18材,26材,28材,33材,34材,35材,38材,40材,52材铁粉芯磁环28材,铁粉芯磁环26材(黄白环),铁粉芯磁环52材(兰绿环),铁粉芯磁环33材(灰黄色),铁粉芯磁环18材,铁粉芯磁环2材(红灰环),铁粉芯磁环40材(绿黄环),铁粉芯磁环8材(黄红环)。
特性电线上面的杂波主要通过磁环来解决其电磁兼容性问题。
当一定波段的杂波通过磁环时,磁环的电磁特性导致这一波段的电流被转化为磁力以及部分热量从而被消耗掉。
来达到降低杂波的目的。
磁环的材料目前比较多的是铁粉芯(价格低廉,应用广泛),高级的还有稀土材料等。
铁粉芯绝缘方法的改进在由混合和干燥组成的绝缘处理工艺中,为使铁粉完全绝缘,需注意以下二点:第一是选定最佳的界面活性剂,绝缘处理首先在铁粉中添加水溶性的绝缘处理液,用专用混合机混合。
此时,在绝缘处理液中因所添加的界面活性剂的种类不同可以发现固有电阻的差异。
选择具有最低接触角度的界面活性剂,能得到最高的固有电阻,这一点从实验中已得到充分验证。
第二是在溶液中添加防锈剂,不添加防锈剂的时候,密度、固有电阻值均显示最低值。
当防锈剂添加量为某一数值时,固有电阻最大,密度也变大。
以上的实验结果说明,选择最佳界面活性剂和添加防锈剂,对在压粉磁芯表面形成均匀绝缘膜层是有效的。
铁粉芯温度稳定性使用的金属粉末具有和电磁钢板相同的成分,具有良好的温度稳定性,且环氧树脂也是具有优良稳定性的材料。
对制备的复合材料在155℃的空气中,进行过1000小时的试验,没发现材料特性的退化。
铁粉芯磁环噪声由于磁性复合材料在其结构上机械阻尼大,因而铁芯噪声小,使用环状铁氧体铁芯的电抗器和具有同一尺寸形状以及电感量的磁性复合材料电抗器进行噪声特性比较时,对500Hz~20KHz的正弦波电压,用磁性复合材料的电抗器的噪声大约降低10db。
铁粉芯结论长期以来,电力电子器件中使用的磁性材料一直是电工钢材料,在商用频率范围,这种材料具有优良的磁特性,但随着频率的升高,其特性急剧地变差,而铁氧体材料与之相反,其高频特性优良,但由于饱和磁通密度低,无法作为大功率器件使用。
压粉磁芯材料具有优良的高频特性和高的磁通密度,能广泛应用于电工钢、铁氧体无法应用的领域。
这种材料由模具成型,能制成各种复杂的形状,并且有可加工性等特点。
作为一种在电力电子,抗EMI 领域中有广泛应用的新材料应该引起重视。
磁环的材料目前比较多的是铁粉芯(价格低廉,应用广泛),高级的还有稀土材料等。
铁粉芯磁环各种铁粉芯的饱和磁感强度Bs值高达500-1300mT,磁导率范围从22~100;能在高的磁化场下不被饱和,具有良好的交、直流叠加稳定性;初始磁导率μi随频率的变化稳定性好;价格在各种金属软磁粉芯中是最低的。
但高频下损耗高。
羰基铁粉是通过CO与铁在高温高压下反应,生成5羰基铁油状物,经低压分离后得到产品。
经退火防氧化处理即可得到。
当温度为200℃,200bar的条件下羰基合成反应式如下Fe+5CO——Fe(CO)5 羰基铁在300℃,1bar的条件下分解为Fe和CO F e(CO)5 ——Fe+5CO在分解过程中,因为Fe 有催化CO与CO2 反应的作用,通常采用通NH3 作为保护气体来抑制该反应。
这样一来羰基铁粉中就不可避免的会有N元素的存在。
从旋风收集器中收集到的产品一般铁含量约在97%左右,其中C和N的含量均小于1%。
由于有Fe2O3,F e3N 等杂质的存在,同时,铁粉表面也会对CO和NH3气体有一定的吸附,这些因素造成铁粉硬度比较大,通常被称之为硬粉。
将铁粉用H2气体还原1小时,铁含量将提高到99.0%左右,同时其他元素的含量也将明显降低。
这种还原过的羰基铁粉,硬度稍低,也被称之为软粉。
羰基铁粉活性很大,正常情况放置一段时间后,因为熵的增加,会发生自动团聚。
发生团聚的铁粉颗粒度增加,颗粒粘结,对于注射成型应用有比较大的影响。
铁粉芯- 铁粉芯型号-2材质(红灰环):是一种低导磁率材料,它比其他没有附加空隙损耗的材料更能降低操作时的交流通量密度。
-8材质(黄红环):这种材料在高偏流下损耗低,且线性良好,是良好的高频材料。
此种材料在铁粉芯中价格是最贵的。
真正的-8材质型铁粉芯是用羰基铁粉生产的,较一般材质价高达10倍以上。
-18材质:这种材料跟-8材质一样损耗较低,但导磁率较高,且有良好的直流饱和特性,价格较低。
-26材质(黄白环):最为通用的材料,是一种使用成本效益高的材料。
适于功率转换和线路滤波等各种用途,目前使用最为广泛。
-28/-30材质:这种材料导磁率较低,具有良好的线性度,价格低廉,使用广泛,特别是广泛使用于大尺寸的大功率UPS抗流器。
-33/-34/-35材质(灰黄色):此种材料具有-8材质类似的优良特性,且高直流偏场下线性良好,是-8材质的良好代用品。
适合高频下磁芯损耗可允许较-8材质大一些的情况下使用,其价格比-8材质大大降低。
-38材质:是一种高磁导率,可替代材料-26的低成本选择,最适合线性频率的应用-40材质(绿黄环):其特性及通用性类似于-26材质。
在使用较大尺寸磁芯的情况下,其价格比-26材质便宜。
-45材质:一种磁导率最高的材料,可替代材料-52,但磁芯损耗较高-52材质(兰绿环):这种材料具有与-26材质一样的导磁率,然而在高频下损耗比-26材质低,在新型的高频抗流器上得到广泛使用。
-2/93材质:是一种可替代材料-2但不昂贵的选择,适应于高频率时磁芯损耗不重要的情况。
高偏流时线性良好。
-8/93材质:是一种可替代材料-8,但不昂贵的选择,磁芯损耗接近-8,高偏流时线性良好。
铁粉芯- 铁粉芯特性铁粉芯一般适用于-65℃~125 ℃的温度范围,当磁芯处于较高的温度环境中,会使电感品质因数(Q)永久性的降低,这是由于其在制造过程中使用了有机粘结剂,如环氧树脂等;当使用温度超过150 ℃时,其材料内部的树脂会恶化,使磁芯的损耗增大,降低铁粉芯的使用寿命。
这种特性的偏离程度取决于时间、温度、磁芯大小、频率和磁通密度等。
铁粉芯- 铁粉芯区别.由于铁粉芯的磁通量比铁氧体多近三倍,在通常衰减50%的情况下,如果设计方案使用适度饱和的铁粉芯,那么就可以在磁芯体积减少35%的情况下获得更佳性能。
高温时二者的磁通量差异会更加明显,因为铁氧体的磁通量会随温度升高而降低,而铁粉芯则相对保持稳定。
铁粉芯:使用安匝数>800, 能在高的磁化场下不被饱和, 能保证电感值最好的交直流叠加稳定性。
在200kHz以内频率特性稳定;但高频损耗大,适合于10kHz以下使用。
MPP 磁芯(钼坡莫合金粉芯81%Ni,2%Mo,17%Fe):使用安匝数< 200,50H z~1kHz,μe :125 ~ 500 ;1 ~ 10kHz;μe :125 ~ 200;> 100kHz:μe:10 ~ 125 HF 磁芯(高磁通量粉芯,50%Ni,50%Fe):使用安匝数< 500,能使用在较大的电源上,在较大的磁场下不易被饱和,能保证电感的最小直流漂移,μe :20 ~ 125 FeSiAl磁芯:代替铁粉芯使用,使用频率可大于8kHz。
DC偏压能力介于MPP与HF 之间。
铁氧体:饱和磁密低(5000Gs),DC偏压能力最小。
铁粉芯- 铁粉芯用途 .用于高频抗流器、功率转换输出抗流器、EMI噪音滤波器、脉冲变压器、DC输入输出滤波器、调光抗流器、功率因数修正电感器、连续态返驰电感器的制作。
如何提高铁粉芯磁环内阻,降低铁粉芯磁环铁损1. 铁粉芯磁环绝缘方法的改进在由混合和干燥组成的绝缘处理工艺中,为使铁粉完全绝缘,需注意以下二点:第一是选定最佳的界面活性剂,绝缘处理首先在铁粉中添加水溶性的绝缘处理液,用专用混合机混合。
此时,在绝缘处理液中因所添加的界面活性剂的种类不同可以发现固有电阻的差异。
选择具有最低接触角度的界面活性剂,能得到最高的固有电阻,这一点从实验中已得到充分验证。
第二是在溶液中添加防锈剂,不添加防锈剂的时候,密度、固有电阻值均显示最低值。
当防锈剂添加量为某一数值时,固有电阻最大,密度也变大。
以上的实验结果说明,选择最佳界面活性剂和添加防锈剂,对在压粉磁芯表面形成均匀绝缘膜层是有效的。
2. 铁粉芯磁环温度稳定性使用的金属粉末具有和电磁钢板相同的成分,具有良好的温度稳定性,且环氧树脂也是具有优良稳定性的材料。
对制备的复合材料在155℃的空气中,进行过1000小时的试验,没发现材料特性的退化。
3.铁粉芯磁环噪声由于磁性复合材料在其结构上机械阻尼大,因而铁芯噪声小,使用环状铁氧体铁芯的电抗器和具有同一尺寸形状以及电感量的磁性复合材料电抗器进行噪声特性比较时,对500Hz~20KHz的正弦波电压,用磁性复合材料的电抗器的噪声大约降低10db。
4. 结论长期以来,电力电子器件中使用的磁性材料一直是电工钢材料,在商用频率范围,这种材料具有优良的磁特性,但随着频率的升高,其特性急剧地变差,而铁氧体材料与之相反,其高频特性优良,但由于饱和磁通密度低,无法作为大功率器件使用。
压粉磁芯材料具有优良的高频特性和高的磁通密度,能广泛应用于电工钢、铁氧体无法应用的领域。
这种材料由模具成型,能制成各种复杂的形状,并且有可加工性等特点。
作为一种在电力电子,抗EMI领域中有广泛应用的新材料应该引起重视.。
